פרויקט ספיידי - עדכון מס'8 (ע"מ 30) : עיניים לספיידי 3 + אוברקלוק לדרמל.

[waizman]

ת'אמת שהלך ממש חרא בחצי בגרות אכזבה.

אגב, אתה צריך לקחת את התרופות שם בבית חולים, פישול כזה פעמיים?!

[idok]

יצא מעולה! אני לא מבין איך יש לך סבלנות לכל השרטוטים וההכנות לבניה....

גם אני רוצה לדעת באיזה סכימה השתמשת (עם הקבלים, וכל שאר הדברים הכחולים...)

כי אני גם בונה פאן-באס עם פוטנציומטרים, ובכל הסכימות שראיתי באינטרנט היה את המעגל הפשוט...רק פוטנציומטרים.

[alianyn]

נראה טוב אליאןאין!!

LOL - כאן כבר ממש התבלבלת - אם כבר אתה מתעקש ללכת על עברית אז זה יוצא אליאנין...

שמתי לב גם שלמערכת ריאוסטט שלך השתמשת בחלקים שאני לא השתמשתי בשלי.. אולי זה בגלל שאני בניתי

את המערכת על בסיס מתגי און/אופ/און ואתה על בסיס פוטנציומטרים.. בכל אופן אני רוצה לדעת מהם החלקים האלו.. אני מדבר על

הדברים בצורת אליפסה נדמה ל,י והם דומים לבטריה קטנה בצבע תכלת.. נדמה לי אמרת שהם קצת עקומים..

אני דווקא דיברתי על הקונקטורים (שהם לא באמת עקומים)...

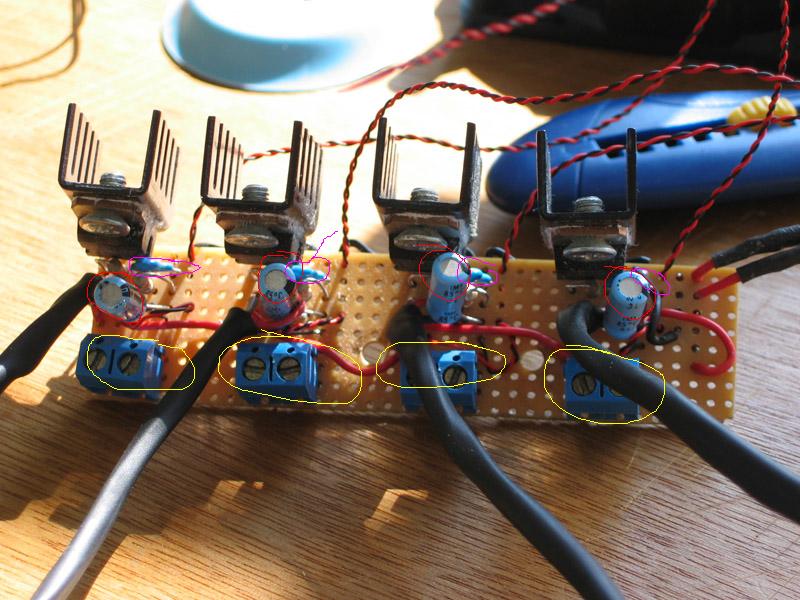

אבל לענייננו - בתמונה המצורפת

1) בעיגולים אדומים - קבלים אלקטרוליטיים 100מיקרופראד - אוברקיל למניעת מתחים לא יציבים ביציאת הריאובאס - מבטיח מתחים סופר יציבים

2) בעיגולים צהובים - הקונקטורים ש"נראים" עקומים כמו שהסברתי...

3) בעיגולים סגולים - קבלי 1מיקרופראד - שתפקידם יתגלה בהמשך כשאתן ואפרט על מעגל הריאובאס שלי וחיבורו לspidersense...

***בנוסף ישנם שם כמה רכיבים שלא ציינתי (כמו גם בעברו השני של הלוח) ורכיבים שהוספו אח"כ...

אני לא מפרט כרגע לא בכדי להסתיר - להיפך אין לי שום בעיה לפרסם את עבודותיי ושתיהנו מהן, אלא כי אין ברצוני לפתוח את העניין כאן לדיון כל עוד אינני סגור על המעגל הסופי.

כמה מילים על spidersense מכיוון ששאלות לבטח יבואו, המטרה בחלק זה של הפרויקט היא לפנות אל המתקדמים יותר באלקטרוניקה מביניכם ולכן כפי שלספיידי האמיתי יש spidersense שמזהיר מסכנה כך גם spidersense שלי...

מודבר בפרוייקט מבוסס pic (שבב עיבוד למי שלא מכיר) שיהווה את לב מערכת השליטה על המחשב - כמה דוגמאות לפעולותיו (חלקן עובדות כבר היום, בסימולציות ואף מעגלים מורכבים) :

1. כיבוי והדלקת המחשב כתוצאה מפקודה קולית ו/או הקשת קוד כמו גם נגיעה במקום מסויים במארז...

2. שליטה אוטומטית בתאורת המארז, עוצמה - גבוהה בלילה נמוכה ביום עם אפשרות לביטול גם בלילה ע"י המשתמש.

3. אפשרויות חיבור תצוגה חיצונית שונות (LCD`s).

4. אפשרויות דיבור שונות עם הביוס כולל איפוס במקרה תקלה.

5. מעקב טמפרטורת מארז ושליטה במאווררים (זה החלק שמתחבר לריאו ויכול לקחת שליטה עליו) וכמובן הצגת הטמפ' ועוצמת מאווררים.

6. שליטה בספק הכוח - כיבוי במקרה הצורך עקב תקלה.

7. מעקב ובקרה למערכות קירור מים (כן,כן - מעקב זרימה, נזילה ועוד אופציות - פרוייקט משותף שלי עם בחור מחו"ל שביקש להוסיף את האופציה).

ועוד כמה אופציות - את חלקן תוכלו לבחור אתם כשהפרוייקט יעבור לשלבים מתקדמים יותר (בעיקר כשאקבל את ה'ציפ החדש...) וכמובן שהוא יבנה בת'ראד ומדריך נפרדים ע"מ לא להפריע למהלכו התקין של זה...

לא ממש הבנתי את הטעות שעשית עם החישוב של הפאנל הקידמי... אולי תספר לי! באלי לצחוק קצת גם!!

על חשבוני???

נו טוף, לא כזה גדול - סה"כ יש את הקופסא אליה מחוברים הריאוסטטים - לכן בפאנל שלה צריכים להיות חורי 10ממ בהם ניתן להבריג את בורג השליטה של הריאוסטט.

לעומת זאת בראש הריאוסטט מחובר הכפתור השקוף, שיצא מתוך פאנל 5.25" רגיל - בפאנל המארז החור צריך להיות 30ממ ע"מ שהכפתור יוכל להתגלות לעולם החיצון - חשוב להבין שהריאובוקס מוסתר מהעולם החיצוני מאחורי פאנל 5.25" - יותר ברור?

[BeNzZy-BoY]

על חשבוני???

נו טוף, לא כזה גדול - סה"כ יש את הקופסא אליה מחוברים הריאוסטטים - לכן בפאנל שלה צריכים להיות חורי 10ממ בהם ניתן להבריג את בורג השליטה של הריאוסטט.

לעומת זאת בראש הריאוסטט מחובר הכפתור השקוף, שיצא מתוך פאנל 5.25" רגיל - בפאנל המארז החור צריך להיות 30ממ ע"מ שהכפתור יוכל להתגלות לעולם החיצון - חשוב להבין שהריאובוקס מוסתר מהעולם החיצוני מאחורי פאנל 5.25" - יותר ברור?

חח אוקיי הבנתי.. לא ציפיתי לכזאת טעות ממך.. ועוד פעמיים! ;D ;D ;D

לא נורא הכנראה היית כבר עייף.. :

ותודה על ההסבר על הרכיבים האלקטרוניים!

[idok]

1) בעיגולים אדומים - קבלים אלקטרוליטיים 100מיקרופראד - אוברקיל למניעת מתחים לא יציבים ביציאת הריאובאס - מבטיח מתחים סופר יציבים

אם אני בונה פאן-באס בלי הקבלים האלה, יש סכנה למאווררים?

[urielka]

היי איזה pic אתה משתמש של microchip ואם כן ואיזה שפה אתה כותב באסמלר שלהם או בעזרת קומפיילר (basic/c/pascal) ואיזה pic אתה מקבל ,usv ופרויקט מרשים ואם אתה וקטע של אובר קלוקינג תנסה לבנות או להוסיף מעגל שישנה את המתחים ו את התדרים

[topgun]

הבעיה היא להכניס את המעגל הזה - לזה

טוב נו, שום דבר לא יכול להיות מושלם... :-[

האם מה שיש בסרטון זה המעגל הסופי?

כי אם כן, נראה לי שפה תהיה לך בעיה, כי לפי מה שראיתי בסרטון, לג'וקים שלך יש בסה"כ משהו כמו 50+ רגליים ואילו בחתיכת פרינט שהבאת יש רק 40 חורים....

אלא אם תצרוב ג'וק (...) או תשנה את המעגל (להחליף רכיבים / ליעל קצת), אני די בטוח שיהיה קצת בלתי אפשרי לעשות את זה.

בכל מקרה-למה אתה צריך כזה פרינט קטן? זה לא שחסר לך מקום בקופסה.......

ד"א אני מניח שראית את זה, אבל בכל זאת, מאוחר בלילה.... גם אתה יכול לפספס לפעמים....

ועוד משהו-למה לקחת 2 קבלים?

ועוד משהו- (חח מצטער שאני מציק... : ) - לא כ"כ הבנתי את המטרה של המולקסים-אתה מתכוון לחבר לכל קונקטור מולקס, ומשם למאוורר?

נ.ב: לכל מי שתהה מה הם הרכיבים הנוספים במעגל שמתחבר לפוטנציומטרים (הגדולים עם צלעות הקירור [היטסינקים] עליהם) - זה טרנזיסטורים.

אהההה, ושכחתי: עבודה פשוט מצוינת, כרגיל.... רק תארגן קצת את החוטים על הפרינט....

[yambtz]

רגע, אתם מייצרים מעבד ייעודי למודינג/אוברקלוקינג או משהו?

ואחלה של קופסה

[evy]

יפה...פשוט יפה!!

הפרוייקט ממש יפה...הלוואיי והיה לי ידע באלקטרוניקה כדי להכין את הדברים האלה.

בהצלחה בהמשך הפרוייקט..מחכים לעידכונים!

[alianyn]

פששש - אתם זריזים...

אם אני בונה פאן-באס בלי הקבלים האלה, יש סכנה למאווררים?

לא ממש - אבל המעבר בין המתחים יותר חלק וללא קפיצות "מרעישות" וזה עדיף דווקא לספק... (לא שממש יש סכנה בלי זה - יותר תוספת טובה - כפי שכתבתי אוברקיל - משהו שללא ספק ניתן בלעדיו אבל רק מוסיף )

היי איזה pic אתה משתמש של microchip ואם כן ואיזה שפה אתה כותב באסמלר שלהם או בעזרת קומפיילר (basic/c/pascal) ואיזה pic אתה מקבל ,usv ופרויקט מרשים ואם אתה וקטע של אובר קלוקינג תנסה לבנות או להוסיף מעגל שישנה את המתחים ו את התדרים

pic - יש כמה שאני בוחן כרגע - חשוב לי שהפרוייקט יהיה זול גם לכם לייצור - מיקרוצ'יפ היו נחמדים מספיק להתעניין בפרויקט שלי לאחר ששלכתי להם כמה סכמות ותמונות הם הסכימו לתרום כמה צ'יפים - שבינתיים לוקח להם כבר מעל שבועיים להגיע (מהמחסן בתאילנד לאנגליה ומשם לפה - דרך ארוכה) כנראה שהתוצר הסופי יהיה מבוסס על Pic16f628a שיש לו גם מתנד פנימי ולכן אין צורך בהרבה רכיבים חיצוניים = קל לבנייה לכולם!

לגבי תכנות - פעם הייתי יותר חזק היום לקח לי מלא זמן עד שהצלחתי שוב לשלוח לתצוגה "hello world" ולכן כרגע הקוד ללא אופטימיזציה רבה והוא ערב רב של חלקים בASM, C, Pascal (הASM שלהם - יש באתר שלהם מלא כלים נוחים מאוד אם אתה מכיר...)

לגבי האוברקלוקינג - זו היתה אחת התכונות הראשונות שיושמו עד שקלטתי שבקלות משתמש קצת פחות מנוסה הורס לעצמו את הmobo וכך ירדה אופציה זו... (מה גם שצריך תאימות לתכנוני לוחות שונים, בקיצור יותר בעיות מפתרונות - אבל בקלות מישהו אחר יוכל ליישם ואז כל אלו שינסו ויהרס להם הלוח יאשימו אותו ולא אותי...)

האם מה שיש בסרטון זה המעגל הסופי?

כי אם כן, נראה לי שפה תהיה לך בעיה, כי לפי מה שראיתי בסרטון, לג'וקים שלך יש בסה"כ משהו כמו 50+ רגליים ואילו בחתיכת פרינט שהבאת יש רק 40 חורים....

הצ'יפ הוא lm3914 סטנדרטי משמע 18 רגליים (9 בכל שורה = נכנס בקלות בלוח הלחמות) - הסיבה שאני רוצה אותו כ"כ קטן היא המקום שבו הוא יימצא (הפתעה בהמשך...)

ועוד משהו-למה לקחת 2 קבלים?

קבל ראשון ליישור מתח כפי שכבר הסברתי הקבל השני קשור למעגל החיבור לspidersense...

לא כ"כ הבנתי את המטרה של המולקסים-אתה מתכוון לחבר לכל קונקטור מולקס, ומשם למאוורר?

בד"כ ריאובאסים ובכלל יחידות קנויות מגיעות עם מחברי 3 פינים - כאילו שיש הרבה מאווררים שמתחברים לזה, המטרה הייתה שלכל ערוץ תהיה יציאת מולקס נקבה - אליה יכול להתחבר כל מאוורר (בשירשור ע"י המחבר של המאווררים - גם כמה מאווררים), וכניסת המתח היא מולקס זכר.

אם לא הבנת עדיין - אני מבטיח שזה יהיה ברור יותר כשיופיעו התמונות של המוצר המוגמר...

רק תארגן קצת את החוטים על הפרינט....

דווקא עכשיו הם בסידור די אופטימלי מבחינתי כפי שניתן לראות בתמונה האחרונה, ואגב זה לא פרינט זה לוח הלחמה - פרינט זה pcb...

[BiG Kahuna]

טוב לא חושב שאפשר להגיד משהו שעוד לא אמרו לך ;D,

אבל פשוט מדהים.

מחכה בסקרנות להמשך

[1nstall]

alianyn פשוט יפייפה! ולפי-דעתי הרעיון של הלד לפי המתח מדהים ( אולי תנסה לשווק את הרעיון באחד חברת המודינג)

רציתי לדעת מאיפה יש לך את הידע האדיר על לקטרוניקה?

[topgun]

לגבי תכנות - פעם הייתי יותר חזק היום לקח לי מלא זמן עד שהצלחתי שוב לשלוח לתצוגה "hello world" ולכן כרגע הקוד ללא אופטימיזציה רבה והוא ערב רב של חלקים בASM, C, Pascal (הASM שלהם - יש באתר שלהם מלא כלים נוחים מאוד אם אתה מכיר...)

מזתומרת ערב רב של פסקל וסי וכו'? איך שילבת ביניהם?

הצ'יפ הוא lm3914 סטנדרטי משמע 18 רגליים (9 בכל שורה = נכנס בקלות בלוח הלחמות) - הסיבה שאני רוצה אותו כ"כ קטן היא המקום שבו הוא יימצא (הפתעה בהמשך...)

כמו שחשבתי.... אתה הולך להכניס את כל מה שעל המטריצה לצ'יפ אחד....

אוקי....

can't wait to see what you have stored for us next....

ד"א-הצ'יפ הזה בא עם פונקציות מוכנות או שהוא ניתן לתכנות?

... ואגב זה לא פרינט זה לוח הלחמה - פרינט זה pcb...

my bad...

פשוט ככה זכרתי שהמורה שלי במעבדה הייתה קוראת לזה.....

[urielka]

ומיקרו מעבדים האלא או נקרא מיקרו שלטים ותרגום מילולי ינכתב כל התכנית בasm אבל אתה יכול לראוץ אץ הקוד ב c או שפות אחרות כאשר הוא מעובר(מקומפל) לasm ואז זה פשוט קופי פייסט של חלקים כמובן שצריך קצת ידע בזה (asm) וד"א: אתה יכול לתת לי את הכלי של c/pascal שאתה כותב ואין לך אחד כזה בbasic פשוט אבא שלי יודע לתכנת טוב בpic בעזרת basic

אפילו שכבר עבר הרבה זמן הוא אולי יצליח לעזור לי לבנות משהו לפרוייקט וד"א לכתוב תכנית "hello world" זה ב פסקל

writeln('hello world') +הגדרות של הפינים שנמצא המסך(בתנאי שהקומפילר יודע לעשות את זה)

[demonshlomo]

אני מצתרף לשאלה של איזה בחור פה:

מאיפה למדת אלקטרוניקה?
