כבל 18awg יכול להעביר 10A בכבל בודד פלדה לפלדה, ז"א בלי מחברים, עם מחברים יותר כבלים וכו' הזרם הבטוח לפעולה רציפה יורד.

התקן של Pcie מתיר בכבל 8pin 150W, ז"א 4.1A, נכון שהרבה פעמים גם עם מחברים מאפשרים יותר.

החיבור מהלוח אם 75W.

https://www.engineeringtoolbox.com/wire-gauges-d_419.html

נערך 2020 בספטמבר 294 שנים על-ידי none77

מה שקורה היום זה שבפועל כבלי 18AWG של ספקי כח מצויידים בתוספות וזרזים שמגדילים את ה-AWG האפקטיבי של כבלים. בחלק נרחב מספקי כח מצויים אפשר לראות שכל כבל 18AWG מגיע קרוב להגדרה של Single Stranded בזכות זה.



לגבי תקינת PCIE, יש מעין התעלמות מנומסת ממנה, וניתן לראות בשנים האחרונות עוד ועוד מקרים של חריגה ממנה. אנחנו יודעים שהמחברים עצמם עומדים בהרבה יותר מאשר התקינה, בכל מקרה

תודה על הסקירה הנפלאה.



סלח לי על קוצר הידע שלי בחשמל אבל בכיתה א' הייתי ומשהו כאן לא הבנתי:



"רוב הספקת החשמל של כרטיס המסך מתחילה ממש כאן, במחברי החשמל הראשיים. לכרטיס מסך זה שלושה מחברים מסוג 8PIN PCI-Express. כל מחבר שכזה כולל שלושה פינים ל-12V ושישה מסוג GND או בעולם חשמל ה-DC שלושה לפלוס ושישה למינוס. "



יש שלושה מחברים של 8 פינים, בכל אחד יש: 3 ל12V, עוד 3 לפלוס, ועוד 3 למינוס.

3+3+3=9 , אבל למחבר יש רק 8 פינים, איפה הפין התשיעי נדחס?

נערך 2020 בספטמבר 294 שנים על-ידי No-One

3 12V.

3 הארקה.

2 sense.



אני מבין שזו דעה שונה מהנאמר בסקירה..?

נערך 2020 בספטמבר 294 שנים על-ידי No-One

https://electronics.stackexchange.com/questions/465726/what-are-sense-pins-in-8-pin-pci-express-power-plug

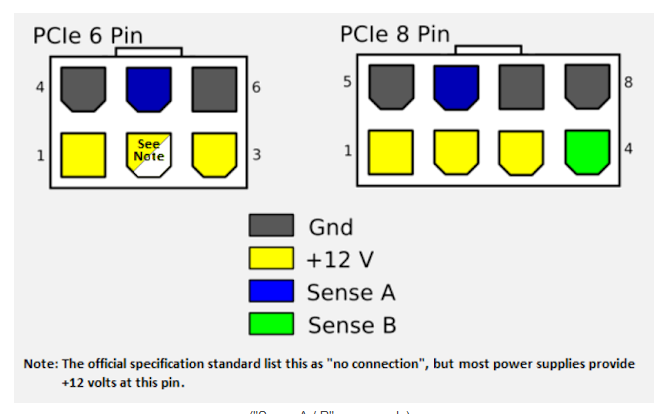

בכבל 6 פין יש רגש אחד, ככה הכרטיס יודע לא למשוך מעל 75W.

בכבל 8 פין יש 2 רגשים ככה הכרטיס יודע למשוך 150W.

הרגשים מחוברים להארקה, זה לא רגשים שבודקים מתח לפיצוי הפסדים של התנגדות.

אבל הם לא נחוצים למעגל עצמו.

אם תחשב תראה שהיצרניות עומדות במגבלות האלו בדר"כ.

3 יציאות 8 פין.

450W

מהלוח 75W.

525W.

הכרטיס לא צפוי לעבור את זה, לא מדובר על פיקים.

אתה מוזמן לבדוק כרטיסים אחרים.

הטעות היא שלושה פלוס וחמישה מינוס, מתקן.

קח כל ספק כח מודרני היום עם מחבר 8PIN PCIE, ותוכל לראות שאתה מקבל פלוס בשלושה גידים (בצהוב) ומינוס בחמשת האחרים.

חישה היום מועברת לתפקיד כרטיס המסך, והוא יודע כשהוא מקבל מתחים נכונים בהפעלה.

הסנס מחובר להארקה, כי זה רגש 'טיפש'.

הכרטיס מרגיש אחד מושך 75W.

מרגיש 2 מושך 150W.

למשל בחיבור 12 פין החדש, יש

6 12V

6 הארקה, כי הכרטיס יודע שאין אפשרויות אחרות בחיבור

הזה.

נערך 2020 בספטמבר 294 שנים על-ידי none77

כן, זה גם פיצ'ר שקיים היום בכרטיסים. אם אני מחבר את הספק באופן טיפש לנגד משתנה ומחליט למשוך זרמים גבוהים מההגדרה הזאת, לרוב הוא יתן לי לעבור אותה גם באופן גס למדי לפני שיבעט אותי OCP החוצה. פה אנחנו סומכים על הנדסה של הכרטיס בעצם.







איזה כיף לקרוא כתבה עם פירוט כזה וירידה לפרטים! תודה

16Gb זה 2GB ולא 1GB ויש לא מעט טעויות כתיב בכתבה, אבל היא בהחלט מעניינת.

עברית שפה קשה. תוקנו כמה Typos וחודדו תפקידם של המייצב וסליל ההשראה במערכת.
