לוחות האם המפלצתיים שממתינים למעבד 28 הליבות מבית אינטל


yonatan.mendelson

Recommended Posts

מיתברר שאינטל גם החליטה להדביק מעבדים:

https://www.anandtech.com/show/13535/intel-goes-for-48cores-cascade-ap

לא רוצה לחשוב מה גודל הסוקט וכמה וואט יקח.



בטח אומרים NICE TRY, ועומדים לישלוף את ה7NM עם 64 ליבות :-).

קישור לתוכן
שתף באתרים אחרים

ציטוט של TheHwGeek

בהצלחה לקונים המאושרים שיאלצו לבצע DELID למעבד המיפלצתי והיקר הזה, כי הוא מגיעה עם מישחת שיניים גם :-).



תיקון קל,

דגמי ה- 28 ליבות מגיעים עם משחת נעליים (בצבע שחור הולם) לשמלה של זה שירכוש אותו.

במסגרת מדיניות הפינוק של לבעלי כיס רחב...

קישור לתוכן
שתף באתרים אחרים

מי יודע מה משמעות DOA? כי כניראה המעבדים בהכרזות האחרונות של אינטל הן כאלה, שיחררה את המיפלצת החדשה בעיר, 64 ליבות ו128 נימים כמו שחשבנו :-), כל זה בעזרת הדבקת 8 ציפלטים קטנטנים וזולים לייצור+ ציפ, מרכזי בייצור מוזל של 14NM, בנוסף נאמר שלייצר ציפ' ענק בודד כמו שאינטל עושה היה עולה להם פי 1.7 לעומת העיצוב הקיים עם 4 סיליקונים בEPYC.



אז אין חיים קלים יותר לאינטל, שיהיה לשני הצדדים בהצלחה :-).


קישור לתוכן
שתף באתרים אחרים



Jim Keller הבן אלף הזה, ש- שכרו מחדש את שרותיו (אחרי שבשנות ה- 90 הוליד את k7)

והיה הארכיטקט הראשי של הארכיטקטורה של ריזן, על שיטת ה- bus החדשנית שפיתח, זו שמקשרת את המעבדים

זה לזה בצורה בלתי מוגבלת, infinity fabric שמה, עלה פה על משהו שהולך לשנות את תעשיית המעבדים מקצה לקצה.



הם פשוט יכולים לחבר כמה וכמה שבבי שהם רוצים לכדי סוקט בודד. למעשה הם הוסיפו שכבה אחת נוספת בתהליך:

אם פעם היה מעבד = סוקט, ושמו כמה סוקטים בלוח אם (עד 4),



הרי שעתה הפך את הסוקט למעין מיני בפני עצמו, המחבר (באמצעות bus מקשר) כמה מעבדים יחדיו.

לכל הדבוקה הזו קוראים מעתה "סוקט" (במונחים של פעם).



הדרך למחשוב מקבילי מדור חדש לחלוטין שלא ידענו כמותו, נסללה:

אפשר רק לדמיין סוקטים כאלו של 8, 16, 32, מעבדי zen מחוברים יחדיו....

ואז בדומה שכבה מעל, של 2, 4, 8 סוקטים על ראשי של המחשב.



בואו נגיד 8 סוקטים, של 8 מעבדי zen, שלכל אחד כזה 8 ליבות (כיום מעבד ריזן זה אכן 8 ליבות).



אז אנחנו מדברים פה על 8 בחזקת 3 ליבות במכונה אחת.

שזה 512 ליבות במחשב אחד (1024 threads) 😱

unbelievable...



אינטל עד עתה שוברת את הראש איך נותנים מענה ל- 32 ליבות, או לגרסה הביתית שלו 2990,

ואין לה מושג איך היא אוכלת את הבעיה הזו.

אז עכשיו היא רואה לנגד עינה מטרה עוד יותר רחוקה, 64 ליבות.



לא סתם אינטל עשתה מה ש- עשתה:

if you cannot beat them - join them

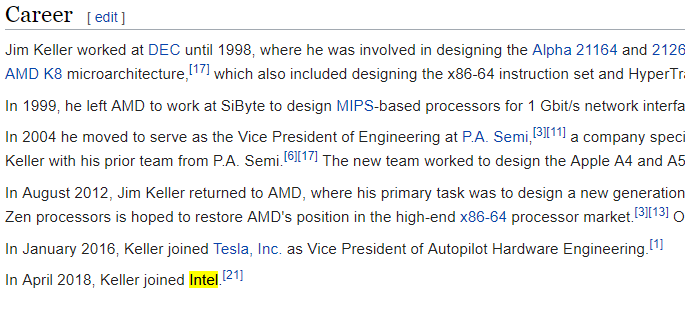

ושכרה בעצמה את Jim keller לשורותיה באפריל האחרון 2018:

https://en.wikipedia.org/wiki/Jim_Keller_(engineer)




קישור לתוכן
שתף באתרים אחרים

רגע, זה עוד לא נגמר, אם הדבר הבא מדויק - משמעו שאנחנו לפני מהפכה דרמטית עוד יותר ממה שחשבנו:

https://wccftech.com/amd-zen-2-7nm-cpu-architecture-epyc-rome-and-ryzen-official/

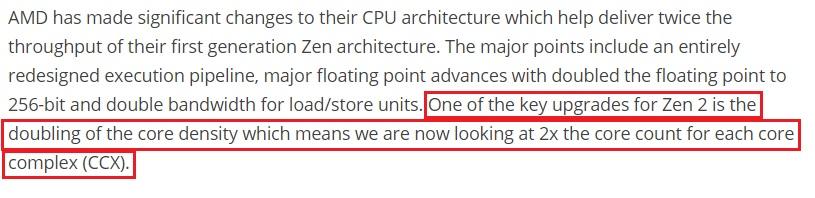

מה שכתוב פה, אומר, ש- עובדת בסדרה 3000 הבאה עלינו לטובה אוטוטו תחת יצור 7nm, לעלות מ- 8 ליבות

ל- 16 ליבות במעבד אחד !

וזה יהיה מעבד ה- mainstream החדש כן, אותו 7 - 3700x, שלא נתבלבל לרגע בהבנת המשמעות.



**עוד אנו מדברים על הצגת הדברים, השוק מגיב מיד - המניה של מזנקת 3.5 אחוזים בשעה שאינטל יורדת 1%.





קישור לתוכן
שתף באתרים אחרים

אז זה אומר שכל ציפלט הוא CCX אחד של 8 ליבות ? והם כניראה פתרו את רוב הבעיות של הלטנסי שהיו בTR ורייזן הנוכחי.

רק לחשוב על הלקוח הראשון שקנה 1950X לפני שנה  וליפני חודש יכל לשדרג למעבד בעל כמות ליבות כפולה -2990WX ובע"ה שנה הבאה יוכל שוב להכפיל את הכמות ליבות ל64! - וכל זה בתוקפת האחריות של הלוח!

חוזר שוב-לעלות מ16 ליבות ל64 בתקופת האחריות של 3 שנים- גדול!.



קישור לתוכן
שתף באתרים אחרים

ממה שאני מבין, כל מעבד הוא אותו הדבר שתי יחידות CCX כמו היום,

אלא שעתה יהיו בכל פיסת סילקון אחודה, 16 ליבות סה"כ.

**שני מודולי CCX שכל אחת מהן 8 ליבות.



שוב, במלוא הזהירות הנדרשת, אם זה הדבר שאנו מבינים, זו סנסציה.

קישור לתוכן
שתף באתרים אחרים

אבל החדש מגיע עם 8 ציפלטים לקבלת 64 ליבות.

בנוסף ממבט זריז על מעבד אפיק 32 ליבות העכשווי לעומת הדור החדש עם 64 ליבות- אפשר ליראות שהסיליקונים הקטנים של המעבד הוא כשליש מהגודל של הסיליקון 8 ליבות העכשווי, אז יוצא שהקטינו את הגודל פי2 תודות לדור ה7NM והצליחו להקטין לשליש ביזכות הוצאת כל הI/O ושות' החוצה וככה הם הצליחו לייצר את הדור החדש בעלויות נמוכות יחסית תוך ניצול שיטות ייצור זולה יותר לבקר המרכזי שמיוצר ב14NM, עשו הימור נכון בAMD שלא היתפתו לייצר סיליקון ענק כמו שבטח התכוונה רק לנצל את המיזעור ל10NM ולייצר את המעבדים הקיימים בקטן יותר עם שינויים מינוריים, כעת בטח אפשר להבין שמעבד ה28 ליבות הקיים עדיין גדול מידי אפילו אם מיוצר ב10NM.





קישור לתוכן
שתף באתרים אחרים
