מה קורה חברים.

כבר הרבה זמן אני מריץ בראש לעשות backplate ייחודי לכרטיס מסך שלי.

בעבר הכנתי לכל מיני כרטיסים שונים שהיו לי ואפילו הכנתי משהו קטן בשביל הילדים.

בכל המקרים זה בוצע בדרך כלל בלייזר או במנקבת, אבל הפעם ממש אבל ממש התפרעתי :-)

קיצר, הכנתי את זה בCNC וזה לקח המון זמן!

למי שמבין עניין, השתמשתי בכרסום 3 ובכרסום 1.5 בלבד לכל התהליך.

זה לקח מעל ל10 שעות עבודה רצוף!!...שזה מטורף וממש ממש לא משתלם!

סתאם לצורך העניין, אם הייתי אמור לתמחר את זה, אז זה אמור לעלות בסביבות ה3000 שקל.

כל שעת עבודה בCNC היא בערך מתומחרת ב200 ש"ח וכמובן שיש פה גם תכנון וגימורים.

למזלי יש לי גישה ישירה בעבודה למכונות שציינתי :-)....כמובן שכל מה שעשיתי הוא בתאום עם המנכ"ל התותח שלי, ולי זה לא עלה שקל B|



מדובר בפלטת אלומיניום 12 מ"מ, שכמובן עברה עיבוד והמידה הסופית היא קטנה יותר.

התהליך של הגימור זה אנודייז שחור וצביעה שלי עם מכחול (לאדום כמובן).

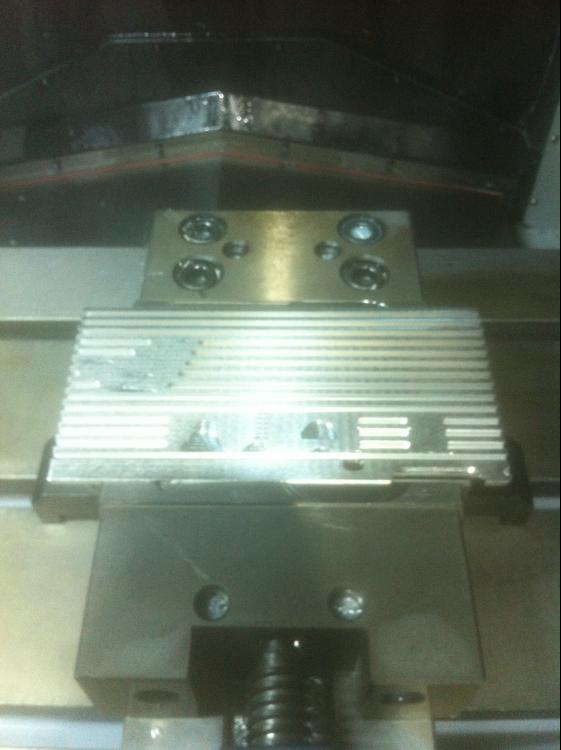

זה המצב של החומר אחרי עיבוד של משהו כמו שעה וחצי של עבודה.

IMG_0359.thumb.JPG.2f6386639b192e70acedd

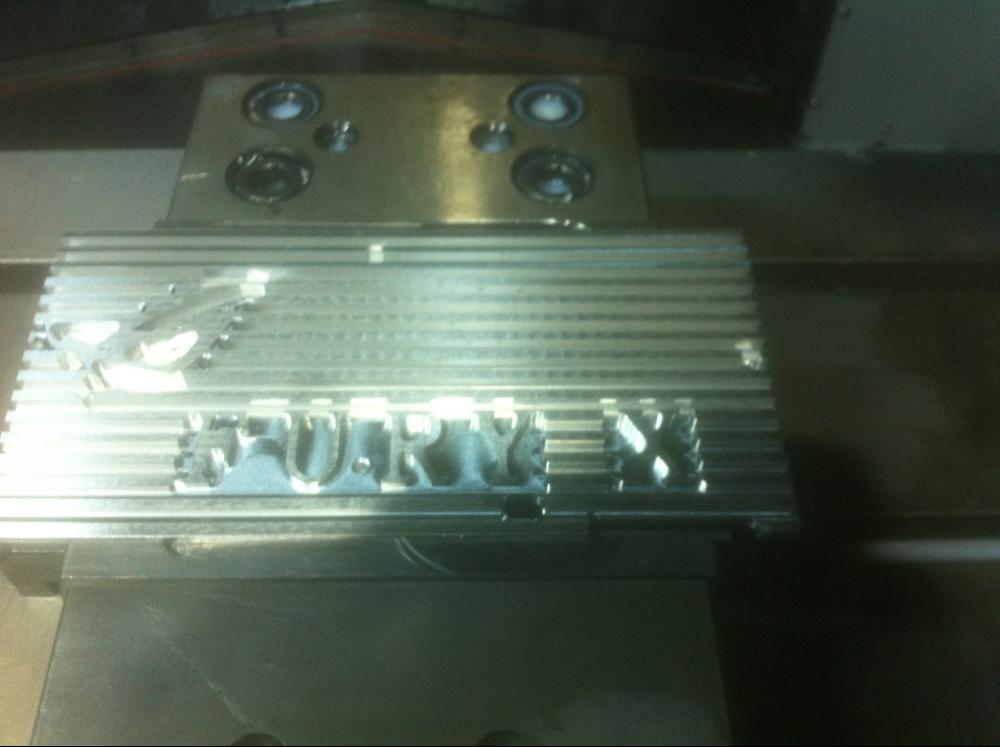

 פה זה מתחיל לקבל צורה, אחרי שעתיים שלוש (נוספות) בערך...

ושתבינו, אחרי הפעולה הזאת אני עובר לכרסום אחד וחצי, והעסק ממשיך לעבוד משהו כמו 6 שעות נוספות!!IMG_0360.thumb.JPG.dd50f446162bdf66c9a57

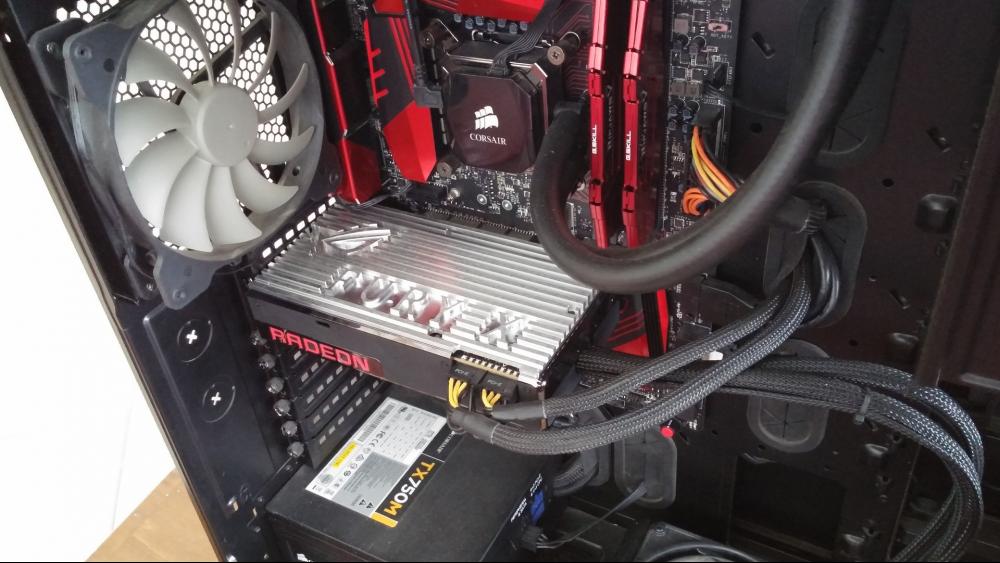

פה זה בעצם כבר מוכן, וכמובן שבדקתי שזה מתאים פונקציונלית.

20160101_120606.thumb.jpg.8421088f7d416d

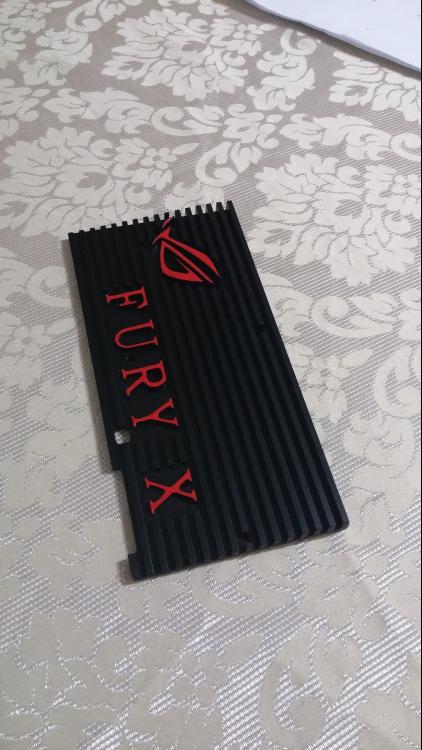

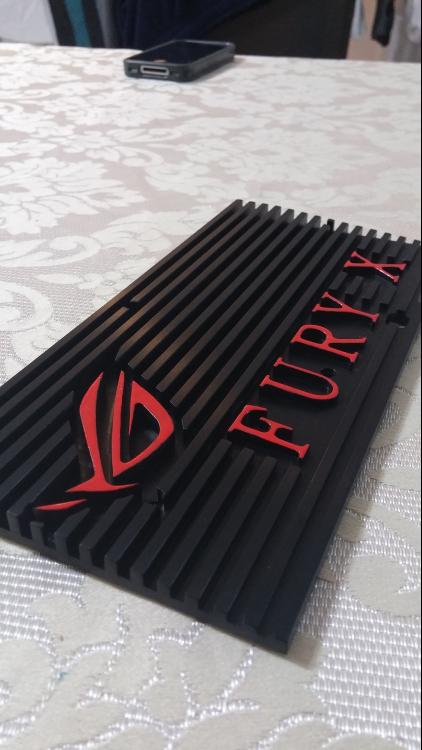

כאן זה כבר אחרי ציפוי אנודייז וצביעה...

20160106_190219.thumb.jpg.07bcffc4eae68f

20160106_190234.thumb.jpg.8bc0bd044bb16f

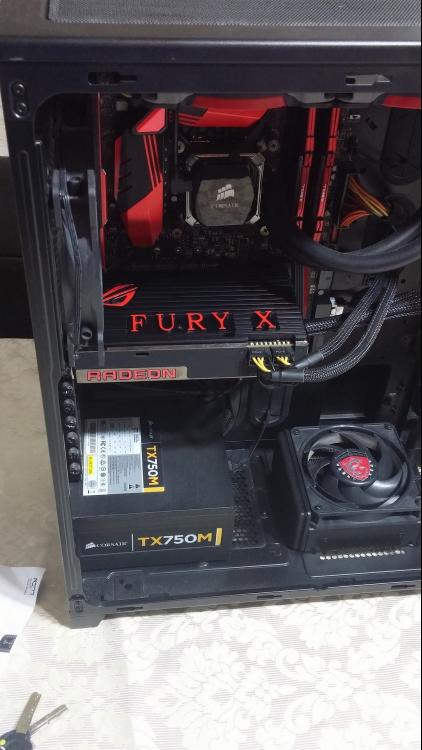

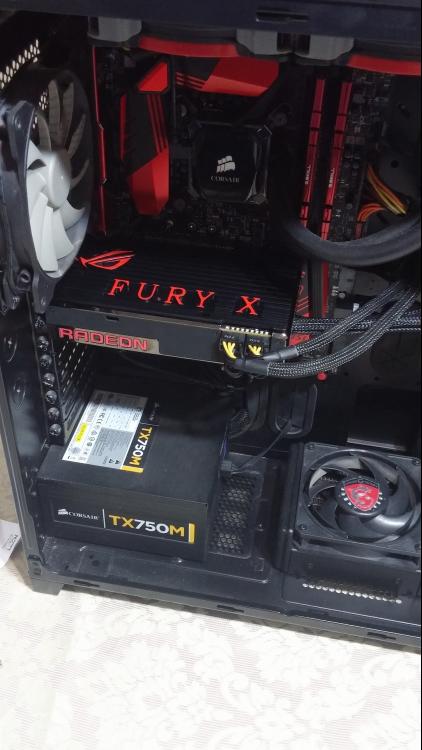

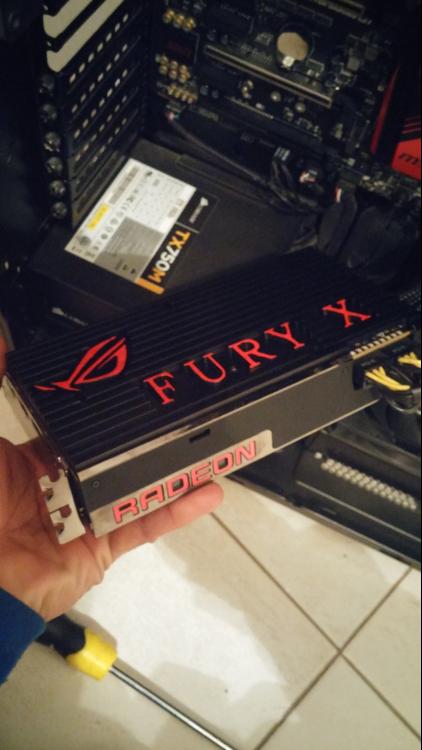

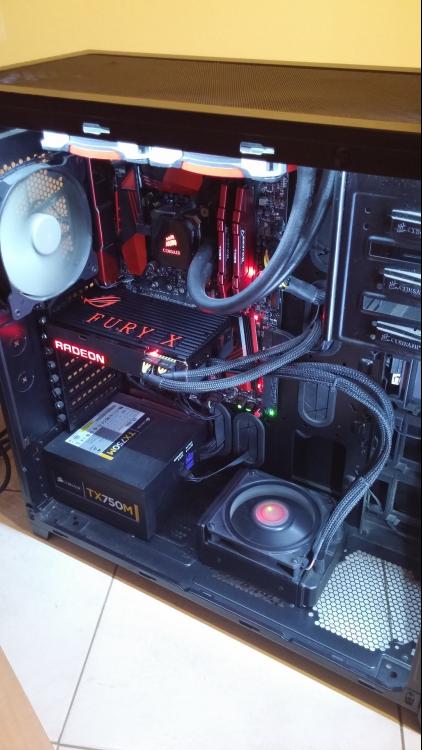

ואחרי הרכבה במערכת...

20160106_190851.thumb.jpg.cd8404fac0b4c2

20160106_191254.thumb.jpg.c9ad1874a1da20

20160106_191308.thumb.jpg.b59ba0e6cd2ce5

20160106_202301.thumb.jpg.4a03bab0a97869



לא יודע מה דעתכם, אבל אני אומר שזה יצא פצצה!!!! xD



פורסם

אומר שכן



למה זה לקח כ"כ הרבה זמן ?

פורסם
  • מחבר

הסיבה היא הכרסום 1.5

במבט ראשון ניראה שהכרסום 3 כבר עשה את העבודה, אבל זה ממש לא כך.

הכרסום 1.5 פשוט היה צריך לבצע גימור לכל הפעולה שה-3 עשה וגם לעשות בכל הפינות רדיוסים.

זאת פעולה מאוד עדינה, ולמנוע שבירה של הכרסום זה מבוצע לאט.



פורסם

עדיין המון - מה המהירות הליניארית של 1.5 לאורך פינה (שכבר נעשתה על ידיי 3) ?

פורסם
  • מחבר

לא מדובר רק על הפינות, אלה לכל אורך ה-"איצינגים", כמובן שגם בכיתוב, בלוגו, ובכלל בכל הקונטור.

אני לא זוכר את הנתונים כרגע, אבל מחר אני אבדוק את העניין בסוליד ובשמחה אעדכן :-)

פורסם

מדהים

פורסם
  • מחבר

תודה על הפרגון חברים :-)



פורסם

נראה מצוין!



מה הטמפ' במנוחה ובמאמץ?



נראה מצוין!



מה הטמפ' במנוחה ובמאמץ?



פורסם
  • מחבר

^ בזמן מנוחה כ-20 מעלות, אבל צריך לזכור שאנחנו בימים די קרירים.

בזמן מאמץ בסביבות ה-60/63, שהגיע בפיק גם ל65.

פורסם

איך זה בהשוואה לטמפ' שהיו מקודם ?

פורסם
  • מחבר

^ בזמן מנוחה אין שום הבדל מהותי אם בכלל.

בזמן מאמץ הכרטיס היה מגיע אפילו ל 67-68 ואפילו היה פיק מדי פעם ל 71...

אתמול בלילה שחקתי משהו כמו שעתיים רצופות ב-crisis 3, והכרטיס היה ברוב הזמן על 63, לא הגיע אפילו פעם אחת לכיוון ה65 צפונה.

אבל שוב, צריך לזכור שאנחנו בימים די קרירים.



העניין הוא, שפחות עניין אותי הטמפרטורה, כי גם 70 מעלות זה מעולה לכרטיס.

יותר אהבתי את ה-"לוק" מאשר אפקט הקירור שהאיצינגים תורמים :-)

ונכון, כמובן שבחרתי בעיצוב הזה כי חשבתי גם על הקירור, אבל בסוף התלהבתי מהתוצאה הסופית של המראה.







פורסם

נראה נהדר!



מה זה כרסום 1.5/3? זה העובי שנחתך בכל מעבר?

ומדוע היה צורך בזה?

פורסם
  • מחבר

^ 3 ו 1.5 מציין את עובי הכרסום (הכלי שמכרסם את החומר גלם).

בחרתי בעיצוב מסוים שדורש מידה מסוימת בין המעברים, לכן השתמשתי בכרסומים האלה.



שים לב לסמל של הROG, אין מצב שאני יכול לעשות את המעברים האלה בכרסום בעל קוטר גדול יותר.

וכמו שציינתי, היה צורך לעבור עם הכרסום הקטן יותר בכל הקונטור למראה "נקי" יותר.
