האם יש הבדל בין ה-Power Supply Modules האלה?

[ZiggyMan]

ההשערה שלך נכונה... בהמשך אותם דפי נתונים להם נתת לינק, יש ערך לR2, והפלא ופלא - הוא 2.2M אום, ובהספק של חצי וואט. אני מעריך שפשוט בוצעו כמה שינויים במעגל מדפי הנתונים, והסירו משם את C1 R1 ו L1, ולכן גם ההספק הנופל על הנגד נמוך משמעותית.

בנוסף, כאן יש כמה תמונות נוספות, אני לא מזהה פיוז

http://www.ebay.com/itm/3-5W-700mA-90-240-V-to-5V-AC-DC-Voltage-Converters-Step-Down-Power-Adapter-LED-/351142823052?pt=LH_DefaultDomain_0&hash=item51c1be448c

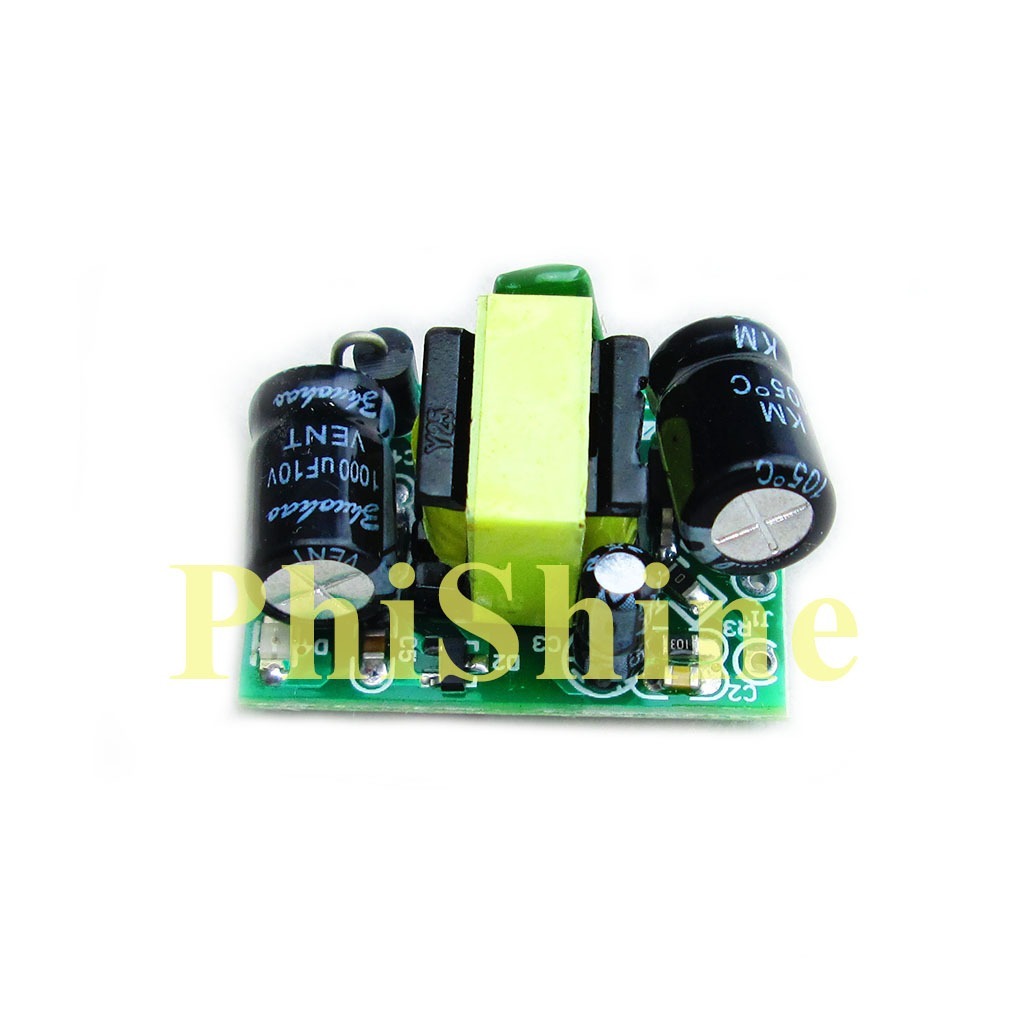

אבל אני כן מזהה R3 בערך 0 אום, שנמצא במיקום הנכון

http://i.ebayimg.com/00/s/MTAxMFgxMDEw/z/aGQAAOSwEK9T8sNq/$_57.JPG

http://www.ebay.com/itm/5V-700mA-3-5W-Isolated-Switch-Power-Module-AC-DC-Step-Down-Module-/201073789345?pt=LH_DefaultDomain_0&hash=item2ed0ee89a1

[card]

עד כמה הבעיה הזו בעייתית?

אופי השימוש ביחידה הספציפית הזו של המודול ספק לא יהיה 24/7,

אלא יותר משהו בסגנון של להפעיל אותו פעם בכמה שבועות, למשך כמה דקות.

(זה נובע מאופי השימוש במוצר שאליו הוא יחובר בעצם)

אבל כן מעניין לדעת אם המודול ספק הזה טוב או לא,

כדי לדעת אם להזמין את אותו סוג גם עבור הפרויקטים הבאים שאצטרך ספק..

[ZiggyMan]

תוסיף לו פיוז כלשהו (יש פיוזים שנראים כמו נגדים).

לגבי הנגדים הנ"ל, כנראה שבוצע גם שינוי במעגל, והם מחוברים ישירות למיישר (חסכו שם כמה רכיבים) ולכן ההספק הנופל עליו הוא 0.05W בלבד. אין צורך להחליף.

[Ash Binary]

רוב הסיכויים שלא יקרה כלום מייד

במוקדם או במאוחר הנגד יכול להיפרץ (מסיבות כמו קפיצת מתח או לחות), או שמשהוא אחר שם ייפרץ (במיוחד אם 1 מהקבלים האלקטרוליטיים מתייבש), כתוצאה מכך רוב רכיבי ה SMD בחלק המתח הגבוה יתפוצצו. אוליי תהיה גם מכת מתח בחלק המתח הנמוך. אם הקופסה לא צמודה למארז כלשהוא, הגזים שנוצרים מהפיצוץ של הרכיבים יעיפו את המכסה שלה וחתיכות של הספק יעופו לכל כיוון

פיוז שיש לו יכולת ניתוק מספיקה (כלומר, לא פחות מכמה עשרות A) על כניסת ה AC, מבטיח שלא יקרה מצב שהשאריות השרופות של המעגל מעבירות זרם מוגבל של כמה A, שלא מספיק להקפיץ את המפסק בלוח חשמל אבל כן מספיק להעלות דברים באש

לא ספק שהייתי משתמש בו באף מקום. חלק ה 5V stand by של ספק מחשב גנרי יותר אמין ובטיחותי מהמודול הזה

[card]

וואו המצב עד כדי כך קשה?

תגיד במודול שבאתר אלקטרו-דראגון המצב יותר טוב?

אפשר לקנות אותו, ואז להכניס אותו לקופסא הזו במקום הנוכחי..

[ZiggyMan]

לא הייתי משתגע עם זה. הספקים האלה יכולים לפעול כמה שנים טובות בלי שום בעיה. במיוחד אם הצריכה שלך נמוכה משמעותית ממקסימום ההספק.

[Ash Binary]

אם הוא מתאים לך תשתמש בו, רק תביא בחשבון את הבעיות שיכולות להיות. אל תחבר ממנו מעגלים יקרים או שנדרשת מהם אמינות, אל תשאיר אותו לייד דברים דליקים (גם כשהוא בתוך הקופסה), ותוסיף פיוז

[card]

אני מבין.

אם מוסיפים פיוז האם אפשר להוסיף אותו על החוט של ה-AC?

או שהוא צריך להתחבר לחלק ספציפי בתוך המעגל? (מה שיהיה קשה מאד לבצע חח)

וכמה אמפר יהיה הפיוז?

[ZiggyMan]

אפשר על החוט בתוך שרינק. פיוז של 1A או קרוב.

[card]

אוקיי מזל..

חששתי שזה כבר מצריך התערבות ב-PCB

תודה..

[card]

אני מזמין כמה דברים מ-smart-prototyping, בינהם גם כמה פיוזים של 1A

http://smart-prototyping.com/Prototyping-Components/Fuse/Glass-Cartridge-Fuse/Glass-Cartridge-Fuse-1A-250VAC-fast-cut-off-5x20-C3116.html

ונתקלתי במשהו מוזר.

מה הסיפור של הפיוז הזה?

http://smart-prototyping.com/Prototyping-Components/Fuse/Fuse-THT/Fuse-THT-1-2-AF-THT-C3108.html

[ZiggyMan]

פיוז MINI סטנדרטי. לזה התכוונתי.

שים לב לא לחמם אותו יותר מדי בזמן ההלחמה, כי יש להם נטייה להשרף גם מחום. טיפ לעניין; אם הצלחת להפוך אותו לצבע חום בתהליך ההלחמה, תבדוק רציפות

[Ash Binary]

תמצא אתר שבו נותנים את הדגם המדוייק של מה שאתה קונה (ולא מקט של האתר עצמו כמו כאן). תבדוק ב datasheet שהוא מיועד ל 250V (ולא נניח 125V) וזרם ניתוק של כמה עשרות A לפחות

[ZiggyMan]

כמה עשרות אמפרים? לא קצת הגזמת? המטען לא אמור לצרוך יותר מ25mA. גם 1A זה גבוה פי כמה וכמה.

בכל מקרה, הערך המקסימלי של פיוזים בגודל הזה זה 5A. מתח עבודה לא כל כך קריטי לעניין, זה רק מקדם בטיחות.

[card]

אמרתם 1A ומצאתי 1A, כמו שיש בלינק הראשון.

הפיוז השני הוא רק מסקרנות, בלי קשר לספק הנ"ל.

פעם ראשונה שראיתי בצורה כזו - זה יותר מזכיר נגד
