מדידת זרם / מתח לטווח הרחוק. מה לקנות?

[oren]

שלום רב,

אני מעוניין לרכוש מכשיר מדידה לצורך מדידה של, למשל:

מתח בשקעים החשמליים בבית (אני חושש שהמתח אינו יציב).

זרם שצורך הקומקום החשמלי בעת הפעלתו (אני מבין שצריך בשביל זה, מודד עם צבת).

זרם סוללת האל-פסק שברשותי ע"מ לוודא שהיא אכן 7.5AH.

זרם של סוללות סטנדרטיות (1.5V מסוג AA ו- AAA וגם 9V) שברשותי.

חיפוש בגוגל "אמפרמטר" העלה תוצאות רבות, חנויות רבות ומכשירים רבים ומגוונים בטווחי מחיר של בין 40 ש"ח לאלפי שקלים.

אשמח לדעת איזה מכשיר בדיוק אני צריך, אני מעוניין להשקיע כך שישרת אותי בשנים הבאות ויהיה אמין ואיכותי.

תודה רבה,

אורן.

[DarkShnizel]

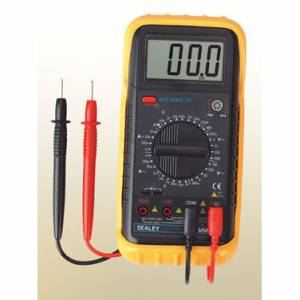

אתה צריך רב מודד (פלוק) בסיסי שיכול למדוד מתח וזרם.

משהו בסגנון הזה

מניח שאתה לא צריך דיוק מטורף אז גם רב מודד 'ג'נרי' יתפוס, כי של FLUKE עולים ממש הרבה...

[oren]

אתה בטוח שאני יכול למדוד איתו זרם שצורך הקומקום החשמלי?

הבנתי שאצטרך אחד כזה עם צבת

[YTZ]

יש לך ידע בסיסי בחשמל לפחות?

[menihen16]

אם יש לך ידע(ואפילו בסיסי), כמעט כל רב מודד יעזור לך במימוש הצרכים הללו.

אני משתמש ברב מודד כזה למדידת מתח וזרם במעגלים תעשייתיים ובייתיים שאני בונה בבית הספר:

מספק אותי מעל ומעבר.

מחיר: 100-200 ש"ח. ניתן למצוא בכל חנות אלקטרוניקה.

אבל כמובן שאם רוצים נתונים חותכים ומדוייקים, יש להשתמש במכשירים של FLUKE.

[oren]

יש לי ידע בסיסי בחשמל, אני חושב... מה זה ידע בסיסי בחשמל?

בנוגע למכשיר שצויין כאן, אני לא רואה כיצד ניתן למדוד איתו את הזרם שעובר בקומקום החשמלי, הבנתי שצריך צבת לצורך כך, או שקע מסויים שמתחבר לחשמל בצד אחד ולקומקום בצד האחר, ויכול גם למדוד את הזרם... לא?

[YTZ]

עכשיו אני רואה שאין לך ידע בסיסי בחשמל...זרם מודדים בטור ולא במקביל. ברגע שהיית מחבר את האמפרמטר לקומקום במקביל, האמפרמטר היה מתפוצץ ורוב הסיכויים שזה היה הנסיון האחרון שלך עם חשמל לכל החיים.

עדיף שתשמור את הכסף לטכנאי שגם יבדוק לך את היציבות של המתח ( ) בשקעים ואני בטוח שיסכים למדוד לך את הזרם של הקומקום.

[menihen16]

עכשיו אני רואה שאין לך ידע בסיסי בחשמל...זרם מודדים בטור ולא במקביל. ברגע שהיית מחבר את האמפרמטר לקומקום במקביל, האמפרמטר היה מתפוצץ ורוב הסיכויים שזה היה הנסיון האחרון שלך עם חשמל לכל החיים.

עדיף שתשמור את הכסף לטכנאי שגם יבדוק לך את היציבות של המתח ( ) בשקעים ואני בטוח שיסכים למדוד לך את הזרם של הקומקום.

הוא דווקא הציג תאוריה נכונה.

נקודה אחת של המודד מתחברת לפאזה (כמו שהוא אמר, "מתחבר לחשמל בצד אחד"), ונקודה אחרת מתחברת לפאזה בכבל של הקומקום(או כמו שהוא אמר, "לקומקום בצד האחר") שהייתה אמורה להתחבר במקום הנקודה הראשונה.

כן, קצת בעייתי להבין, אבל כשמבינים מה שהוא כותב, מבינים שהוא התכוון לחיבור בטור.

[qwerty1987]

לרבי המודדים הנ"ל (גם זה של fluke) יש מגבלה של מדידת זרם הגבוה מ-10A - לא מתאים לקומקום. לא הייתי גם מתעסק עם הקומבינה הדרושה בחיווט לצורך זה.

[menihen16]

לרבי המודדים הנ"ל (גם זה של fluke) יש מגבלה של מדידת זרם הגבוה מ-10A - לא מתאים לקומקום. לא הייתי גם מתעסק עם הקומבינה הדרושה בחיווט לצורך זה.

גם אני חושב כך.

אני מודד רק במעגלים שמחוברים עם חיבורי בננה.

ובבית אני מודד עם כל מיני כבלים מיוחדים שמאפשרים לי לחבר מכשירים בין שקע החשמל לצרכן שלי.(אני הכנתי את הכבלים ואת הדברים האלה)

[oren]

ומה שהכנת, ה"מיוחד", אין להשיג בחנויות בשום מחיר?

סטארט-אפ?

[menihen16]

תהיה קצת יצירתי, ותכין לבד

כרגע זה אצל חבר שלי, כשהוא יחזיר לי את זה אני אצלם לך.

אתה יכול לקחת כבל מאריך קצר, באמצע הכבל(או איפה שנוח לך) אתה חותך את הכבלים של הפאזה וה0(אבל עדיין משאיר את הכבל שלם ע"י החיבור של ההארקה), עושה לשנייהם בתים בשני הצדדים(4 בתים[מן שקע - אפשר להכין את זה ע"י בננות]), ומכין 2 כבלים עם בננות ב2 הצדדים, על מנת לסגור מעגל בצורה שאתה רוצה(טור או מקביל).

אני אתן לך הדגמה:

נגיד ואתה רוצה למדוד זרם של צרכן מסויים(בטור), אתה מחבר את הצרכן בצד אחד של הכבל, את הכבל עם הבננות שהכנת אתה מחבר בין ה0 ל0(בכדי לסגור מעגל[מפני שאתה לא מחבר שם מודד])ואת המודד אתה מחבר בין הבית של הפאזה לבית של הפאזה השנייה(בכל צד).

אם אתה רוצה למדוד מתח נגיד:

אתה לוקח את 2 הכבלים, ומחבר אחד בין הפאזה ופאזה, ואת השני בין ה0 ל0.

לאחר מכן אתה פשוט מכניס את 2 הפינים של מכשיר המדידה, אחד לפאזה, והשני ל0.(לבננות שלהם)

מקווה שלא חפרתי יותר מדי, והבנת מזה משהו .

אני אנסה לצייר משהו דומה בצייר ולהראות לך

[oren]

לא ממש הבנתי (מה זה "בננה", מה זה "בית" ?) , אשמח אם תשרטט.

תודה

[liordavid]

תזמין מאיביי רב מודד בסיסי פשוט - המגבלה שלך צריכה להיות על זרם של 15A (למכשירים הכבדים - יענו קומקום)

למדידת זרם- ב"טור כמו שנאמר"

אני מניח שאתה מכיר את המושג '+' ו- '-'. אתה צריך לחבר את המכשיר לאחת מהנקודות הללו בשקע החשמל ("פאזה" או "אפס") ותחשוב שהזרם יעבור במכשיר וימשיך לקומקום.

לבדיקות הללו ("זרם") במכשירי חשמל ביתיים - תכין מתאם - הכוונה היא להכין סוג של מאריך - שיתחבר בצד אחד לחשמל בקיר, ובצידו השני למכשיר החשמלי.

במאריך הנ"ל יהיו 3 חוטים (צהוב,חום,כחול), תחשוף את 3 החוטים במאריך , החוט החום הוא הפאזה (כביכול "+") רק אותו תחתוך - צד אחד לחבר לרב מודד (חוט אדום נניח) וצד שני תחבר לרב מודד (חוט שחור נניח).

לגבי ידע בסיסי אני מניח שאין לך לכן תהיה זהיר ובכללי - אל תעשה את זה !!!

לקריאה נוספת תיעזר בוויקיפדיה: חשמל - יפנה אותך להרבה מושגים חשובים - חשמל ביתי, AC\DC, שקע, תקע, מפסק פחת, הארקה, מעגל חשמלי בסיסי, התנגדות,מתח,זרם,הספק,

[oren]

אתה רוצה להגיד לי שע"י חשיפת הפאזה והאפס ובדיקה באמצעות רב מודד פשוט אני יכול לראות כמה זרם צורך מכשיר חשמלי?

זה מסוכן למדוד כך, עדיף לחבר חוט נוסף לפאזה וחוט נוסף לאפס ואותם לחבר לשקע חדש שניתן לרכוש בחנות חשמל.

ואז אוכל פשוט למדוד בעזרת אמפרמטר, אותו אחבר לפאזה והאפס של השקע החדש שהכנתי באמצע???
