מגבר סטיראו דיגיטאלי מסין מפתיע בביצועים

[Yehudaa]

מועדים לשמחה לחברי הפורום .
לאחרונה קניתי את המגבר  הדיגיטאלי  הזה
זה דגם די חדש , מבוסס שתי שבבים של  TPA3116
(למעשה שידרוג של  גירסת ה50 וואט  שמבוססת  שבב אחד של TPA3116)
לפי חוברת  השירות  שבב אחד  יכול לעשות 50x2 וואט נקי , עם שתי שבבים הם טוענים להכפלת  ההספק
איך בדיוק לא ידוע לי שהרי הוא  מקבל בסך מתח של מקסימום  24 וולט

מה שכן  ברמת שמיעה  סבירה(אני לא עושה מסיבות )   המגבר הזה  לא מזייף כלל , נקי ומדוייק לחלוטין  .
אפילו מהנה לשמיעה  וסבבה לגמרי .

הנה שתי סרטונים  שהעלאתי .
המגבר בא ללא שנאי , השנאי המומלץ  יהיה  24VDC 5A
אני מריץ  אותו   עם 19V 5A     ולא הבחנתי  בשום בעיה עם זה .

סרטון אחד רוק עם אומגה אודיו 705

סרטון שני אלקטרוני עם וורפידל 230

[Yehudaa]

השבבים הדיגיטאלים   האלה ,  מיוצרים  על ידי מיטב  חברות  האלקטרוניקה
והוכיחו  את עצמם בתור  הגברה  מצוינת ונקיה מעיוותים  עד גבול הספק מסוים  ,  תלוי באיזה  שבב .

לגבי קירור  קח לתשומת  ליבך שיש לשבבים  האלה נצילות של 90 אחוז .
מה  גם   אני לא עושה מסיבות  ככה שהשבב  לא מתחמם  בכלל  אפילו  שקיץ עכשיו .

אתה יכול לקרוא  לזה חרטא ברטא , אבל  מי שהתנסה ,  ויש הרבה כאלה בעולם לא התאכזב .

[etal]

הרכיב המדובר אכן אמור להיות מסוגל תאורטית להוציא 100w אבל זה רק בתנאים מאוד מסויימים, בשביל לקבל את כל המאה צריך לחבר לו רמקולים של 2 אוהם והעיוותים שהוא יכניס לצליל יהיו מאוד משמעותיים.

http://www.ti.com/lit/ds/symlink/tpa3116d2.pdf



במקרה שלך מה שיגביל את ההספק יהיה קודם כל ספק הכח 19V x 5A = 95w ככה שבמציאות גם אם מאוד תרצה לא תראה יותר מ-45w לכל רמקול ועם רמקולים סטנדרטיים של 8 אוהם אתה בכל מקרה תתחיל לשמוע עיוותים משמעותיים כבר בערך בחצי מזה, אפשר לשפר את זה קצת אם תעבור לספק כוח של 24v אבל כל עוד אתה לא שומע בווליום של מסיבות זה כנראה לא שווה את המאמץ.



תתחדש ותהנה



[Yehudaa]

בשביל משתמש ביתי  ששומע  ברמה  סבירה פלוס   השבב  הזה(TPA3116 )
די והותר  בשביל הגברה נקיה  מעיוותים .

מי שבאמת רוצה הספק של 100 וואט   ויותר מזה  ילך  על שבבים  מתקדמים  יותר  .
ויש כאלה .

[Yehudaa]

טוב   מצאתי בחוברת  השירות  את הגרף הרלבנטי  לשתי  שבבים( PBTL )

כאן  משווים   את אחוז  העיוותים  לעומת  המתח של השנאי
צריך להתייחס לקו של עד  אחוז  אחד
וכמובן  מתחת  לזה אחוז  העיוותים  קטן יותר מ 1 .
עם מתח של  24 וולט ההספק המקסימלי הוא 85 וואט  עם רמקולים של  3 אום
עם מתח של 19 וולט ההספק המקסימלי  הוא 55 וואט  עם רמקולים  של  3 אום .

לא ראיתי  גרף  רלבנטי לרמקולים של  8 אום .

[etal]

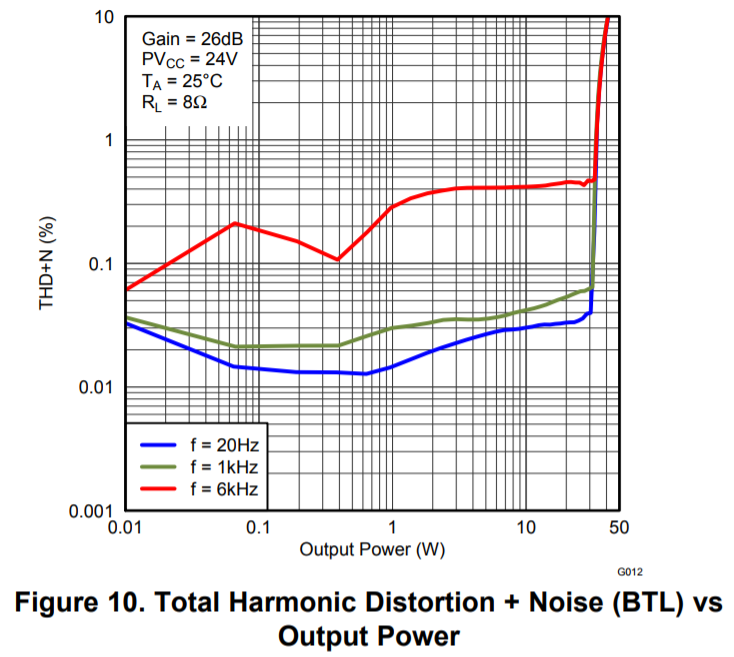

בגרף הזה אפשר לראות מה קורה ב-8 אוהם ו-24v ושברגע שההספק עובר את ה-30w בערך העיוותים ממריאים לשמיים:

בחוברת אין התייחסות ספציפית ל-19v אבל גרף מס. 9 מראה מה קורה ב-12v ואפשר להבין את ההתנהגות הכללית של המערכת.

[Yehudaa]

^זה גרף של  שבב  אחד(BTL)  , ידוע  שהוא מסוגל 30 וואט ל 8 אום  , ו 50 וואט   ל 4 אום נקי .  עם שנאי של 24 וולט .


בתצורה של  שתי שבבים(PBTL)  יש  הכפלת  הספק(קרוב לזה ) .

[etal]

לגבי הגרף אתה צודק, לא שמתי לב.



למרות זאת בפורומים של ti שאלו מה ההספק של PBTL עם רמקול 8 אוהם והתשובה של המהנדס מ-ti היתה שיתקבל בערך את אותו הספק כמו BTL ולא הספק כפול:

ציטוט

The PBTL power for 4R and 8R will be similar to BTL since it is limited by the voltage not current. PBTL will be slight better due to lower RDson.

https://e2e.ti.com/support/amplifiers/audio_amplifiers/f/6/t/304337

[Yehudaa]

אולי יש לתת את הדעת  למה שהוא אומר .
שהרי  קצת  תמוה  הספקים  גדולים  עם בסך הכל 24 וולט  יחיד
בכל מקרה מניסיון  למשתמש  ביתי ברמת ווליום סבירה ,  ההגברה נקיה לחלוטין .

[etal]

https://www.linkedin.com/in/chienchun-paul-chen-694b6b1b/

[Yehudaa]

צודק ערכתי .

[Yehudaa]

טוב ה TPA3116  הוא לא  העלית של השבבים הדיגיטאלים
הוא די דומה(במידה מסוימת )  בנתונים ל TDA7492 .



יש שבבים יותר מוצלחים .

אבל כאשר לוקחים בחשבון ששימוש ביתי ממוצע  הוא באזור ה 10-20 וואט הם  יכולים להיות  בסדר  גמור .
