למבינים באתר (https://123d.circuits.io)


shani_yakov

Recommended Posts

יצרתי לוח תוצאות (עם פלוס מינוס וריסט) 2 ספרות מלדים בעזרת שימוש בארדואינו



https://123d.circuits.io/circuits/1466432-arduino-scoreboard-0-99-up-down-reset



מה שאני רוצה לדעת זה למה כשאני עושה פלוס או מינוס (לחצנים במעגל)

יש דיליי במעבר בין ספרה לספרה, נוצר מין פייד בלד

האם זה בגלל שזה סימולציה, בגלל הקוד או המעגל שלי?

או שככה זה יהיה במציאות?

תודה מראש לעוזרים

קישור ישיר להודעה
שתף באתרים אחרים

ממבט חטוף בקוד שלך זה לא יקרה במציאות.



אבל, המעגל מתוכנן חומרתית לא טוב.

א. חיברת דיודות (לדים) במקביל

ב. אין נגדים להגבלת זרם ללדים

ג. כמות כזו של לדים על כל רגל זה לא משהו שהארדוינו יעמוד בו. וגם אם כן עוצמת התאורה שתקבל מכל לד תהיה נמוכה.



כדי להתמודד עם זה, תוסיף נגד בטור לכל לד ותפעיל כל מקטע בתצוגה בעזרת טרנזיסטור.



בנוגע לתוכנה, יהיה לך יותר פשוט ונוח (וגם קוד קצר יותר) להתייחס למבנה הזה כאל תצוגת 7segment. זה יחסוך לך את ההגדרה של כל ספרה.

תוכל להעזר בספריה הזו:

http://playground.arduino.cc/Main/SevenSegmentLibrary

ועל הדרך גם לחסוך חוטים.



בהצלחה!

קישור ישיר להודעה
שתף באתרים אחרים

בחומרה אני לא מבין כל כך, חיברתי את זה ככה כי רק ככה זה עבד לי

אני לא יודע איך לסדר את זה בצורה אחרת (למרות ההסבר שנתת)

לגבי התוכנה, חוץ מאורך הקוד יש בעיה בקוד?

מה אורך הקוד משנה מבחינת תפקוד המעגל?

קישור ישיר להודעה
שתף באתרים אחרים

אני אשמח לשרטוט, יש לציין כי נעזרתי בחברי הפורום במדור אלקטרוניקה ומודינג

והוסבר לי אילו רכיבים לקנות, לאחר מכן החלטתי ללכת על ארדואינו

קניתי את הרכיבים הבאים:

1 ארדואינו

1 לוח פרוטוטייפ להלחמה 9*15

1 ברד בורד קטן לבדיקות

100 לדים 5mm בצבע אדום

100 נגדים 330ohm

5 מייצבי מתח 7805

ו50 טרנזיסטורים  2N2222

10 קבלי ייצוב 1000uF 25V



לגבי הקוד, אני אשאר עם אותו קוד אם ככה

קישור ישיר להודעה
שתף באתרים אחרים

כל הדברים ציינתי בפוסט השני, אני אשתף בכל מקרה.



את הסימולציה שיניתי, הוספתי נגד לכל מקטע וחיברתי אותם בזוגות

(קשה לי להסביר חח)

לא הבנתי לאן להוסיף את שאר הרכיבים, כגון: טרנזיסטור, קבל, מייצב וכו'...



ציטוט של shani_yakov

זה עוזר?




ציטוט של shani_yakov

הלכתי לבסוף על ההמלצה שלך לגבי מעגל 3

מצאתי ככה:

Breadboard 10*20cm ב 10ש"ח

http://www.ebay.com/itm/1-x-Single-Side-10x22-cm-100x220-mm-Prototype-PCB-Universal-Circuit-Bread-Board-/270988466230?hash=item3f182bd836:m:mk3Cq_dCIuth-rQsiJtCgzg

10 לחצנים ב 2.79ש"ח

http://www.ebay.com/itm/10Pcs-Miniature-Micro-Switch-PCB-Momentary-Tactile-Tact-Switch-Button-6x6x6-mm-/321777986276?hash=item4aeb766ae4:g:WmgAAOSwWKtUwbzV

צ'יפים בערך ב12 ש"ח ביחד

http://www.ebay.com/itm/10Pcs-LM358P-LM358N-LM358-DIP-8-OPERATIONAL-AMPLIFIERS-IC-/140828515938?hash=item20ca089e62:g:dxoAAOSwAL9Ujrn6

http://www.ebay.com/itm/1PCS-DIP-16-TI-IC-CD4055-CMOS-7-SEGMENT-DISPLAY-DRIVE-DIP16-100-original-/371422919801?hash=item567a87fc79:g:ED0AAOSwjVVV3sNV

http://www.ebay.com/itm/2-x-CD4029-4029-IC-CMOS-PRESETTABLE-COUNTER-/260830733245?hash=item3cbab923bd:g:0L0AAMXQQQZRzKhP

קבלים, כל אחד ב2.79ש"ח (104 באים בחבילה של 100)

http://www.ebay.com/itm/1PC-35V-2200UF-105-16x25mm-Radial-Lead-Aluminium-Electrolytic-Capacitor-Black-/271983016714?hash=item3f53737b0a:g:PbsAAOSwQTVV8n5-

http://www.ebay.com/itm/Reliable-Great-100pcs-bag-Ceramic-Disc-Capacitors-50V-100nF-0-1uF-104pF-WKAU-/261778475271?hash=item3cf3368907:g:bnwAAOSwg3FUbYnM

5 מייצבי מתח ב3.85ש"ח

http://www.ebay.com/itm/5Pcs-L7805-7805-TO-220-ST-Voltage-Regulator-5V-IC-NEW-HIGH-QUALITY-/171429026925?hash=item27e9f75c6d:g:YgUAAOSwDk5T9b6z

10 פיוזים ב2.79ש"ח

http://www.ebay.com/itm/10pcs-New-250V-3A-Quick-Blow-Glass-Tube-Fuses-5-x-20mm-/140571825764?hash=item20babbd664:g:Qj0AAMXQVT9S9e1o

50 טרנזיסטורים ב3.85ש"ח

http://www.ebay.com/itm/50Pcs-NPN-Transistor-TO-92-2N2222A-2N2222-Brand-New-Practical-High-Quality-/281291752300?hash=item417e4b836c:g:PpoAAOxyeR9TKpwt

100 יח, לדים ב5.56ש"ח (מחיר מוזר)

http://www.ebay.com/itm/100-pcs-set-3mm-5mm-Round-Top-Ultra-Bright-White-LED-Light-Emitting-Diode-/291197985415?var=590353902093&hash=item43ccc0a287:m:me7_hXlgVFGm6metqwDW7vg

ו40 דיודות בערך ב3.5ש"ח

http://www.ebay.com/itm/Quality-40pcs-8-kinds-Diode-Assortment-Kit-1N4001-1N4007-1N5408-Hot-Sale-/131524818362?hash=item1e9f7d75ba:g:u10AAOSwKrhVaFn7

ועוד מספר דברים

1.בקשר לפלג מתח, אין צורך

2.אני לא בטוח אם הפיוז שמצאתי מתאים

3.איזה רזיסטורים צריך

4.המחיר של הלדים סביר? לא זול מדי? אם יש צורך בלדים חזקים יותר אני אעדיף

אשמח גם לדעת אם מצאתי את הדברים המתאימים למערכת, ואיך מתקדמים מפה

עדיין לא קניתי כלום, ובקשר לכמויות של המוצרים, לפעמים היה משתלם לבחור יותר בגלל המחיר



ציטוט של shani_yakov

לדים בצבע אדום

28 לדים לכל ספרה מספיקים, לא צריך 100

וזה התקע






קישור ישיר להודעה
שתף באתרים אחרים

לא שווה ערך. ובאופן הזה היית יכול לשרוף את הלדים.

המטרה בבדיקה הזו היא כדי להכין מעגל מתאים לרכיבים שתשמש בהם בפועל.

כשיגיעו הנגדים תבדוק ותרשום.

אגב, יש לך נגדים בערכים גבוהים יותר?

קישור ישיר להודעה
שתף באתרים אחרים

לא, איזה צריך?



עריכה: קיבלתי את הנגדים(330ohm), חיברתי לפי המעגל שנתת והבהירות מספיקה.

דרך אגב, שיחקתי קצת עם הסימולציה והצלחתי להוסיף טרנזיסטורים, אבל יש לי עוד שאלות o.O



א. חיברתי את הלדים במקביל, זה בסדר?



ב. איפה אני מכניס את הקבלים ואת המייצב?











קישור ישיר להודעה
שתף באתרים אחרים

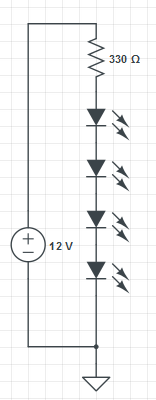

א. את הלדים אין לחבר במקביל אלא בטור. לפי השירטוט שצרפתי.

ב. לפי התכנון הזה את הלדים תפעיל ישירות מ-12V ולכן לא תצטרך מייצב. לא יזיק לחבר קבל/קבלים במקביל לספק כוח.



לגבי הבעיה עם הטרנזיסטור, מסתבר שהטרנזיסטור היה הפוך. זה מפני שגירסא אחת (P2N2222) שלו מגיעה עם סדר הפוך של ההדקים וזה מה שהיה ברשותי.



לבסיס הטרנזיסטורים תחבר נגדים של 10k



קישור ישיר להודעה
שתף באתרים אחרים

שיניתי את המעגל לפי איך שהדרכת אותי (מקווה שצדקתי)



https://123d.circuits.io/circuits/1466432-arduino-scoreboard-0-99-up-down-reset



האם נשאר לבצע עוד שינויים הכרחיים?

אם אני בונה את המעגל בצורה הזאת זה אמור לעבוד?

קישור ישיר להודעה
שתף באתרים אחרים
