התייעצות לפני רכישת משקף גלים (Handheld או USB)

[udif]

הכל עניין של מזל.

שלי הגיע ישר לסניף הדואר, ולמיטב זכרוני הוספתי רק מע"מ.

שאלה קטנה לגבי מכס..

אם אני קונה את ה-Rigol מחו"ל, ושולח בדואר,

ונניח שהמחיר שלו הוא מעל 325$ - שזה המחיר שממנו הרי צריכים לשלם מכס וכל הבלאגן, ולא רק מע"מ,

מישהו יודע כמה צריכים לשלם במקרה הזה?

המע"מ היום הוא 17%.

אבל מה עוד יתווסף?

תודה..

[card]

מגניב

אגב מרק, מהפוסט האחרון ניתן להבין שאפשר להזמין משקף גם בדואר רשום

[מרק10]

איזה סקופ הבחור קיבל בדואר רשום ? זה שעולה 30 דולר או 300 דולר ?

[card]

Rigol 100MHz

[card]

אפשר לבקש את עזרתכם בעוד משהו?

הסקופים הידניים של Hantek, לא כוללים בתוכם Wave Generator.

אם לדייק,

אז מתוך 6 דגמים, רק אחד כולל Wave Generator, אבל הדגם הזה ישן יחסית:

להלן הדגמים:

הסדרה הישנה:

DSO1060 60MHz, 150MSa/s

DSO8060 60MHz, 250MSa/s

DSO1200 200MHz, 500MSa/s

הסדרה החדשה, עם Sampling Rate יותר טוב:

DSO1062B 60MHz, 1 GSa/s

DSO1102B 100MHz, 1 GSa/s

DSO1202B 200MHz, 1 GSa/s

מתוך כל ה-6, רק ה-DSO8060 (השני ברשימה הראשונה) כולל Wave Generator..

למה אני שואל?

כי הזמנתי את החמישי ברשימה: DSO1102B.

http://www.precisegauge.com/index.php?main_page=product_info&cPath=53&products_id=466&zenid=vtaajps0k91jdcan7sou343tr3

הוא 100MHz, ו-1GSa/s.

אבל הוא בלי Wave Generator.

ואני תוהה אם זו בחירה נכונה או לא..

ההזמנה עוד לא יצאה מאצלהם, הם עכשיו בחג, וזה ישלח רק בעוד יומיים.

כך שיש לי הזדמנות לשנות/לבטל..

לא נראה לי שאני אבטל,

כי אני מאד אוהב את סדרת ה-Handheld של Hantek.

אז מה ש-כן נשאר להחליט, זה:

האם להשאר עם הדגם של ה-100MHz ו-1GSa/s, אבל בלי Wave Generator,

או לעבור לדגם קודם יותר, עם 60MHz ו-250MSa/s, ועם Wave Generator.

מה יותר חשוב?

ל-מה לתת עדיפות..

[udif]

תעזוב שטויות, מחולל גלים זה מחולל גלים, וסקופ זה סקופ.

אל תעשה קניבליזציה לסקופ בשביל לקבל עוד תכונה זניחה.

אם אתה רוצה מחולל גלים, תוכל למצוא בזול משהו נפרד.

החל ממודול פשוט:

http://www.ebay.com/itm/AD9850-module-modest-capacity-AD9851-DDS-Function-Generator-up-to-40MHZ-/181127696036?pt=LH_DefaultDomain_0&hash=item2a2c0d4ea4

שתצטרך לדחוף עם ארדואינו או בקר אחר

דרך מודול מורכב, אבל עם ביצועים קצת יותר חלשים ומחיר גבוה יותר:

http://www.ebay.com/itm/New-DDS-Function-Signal-Generator-Module-Sine-Square-Sawtooth-Triangle-Wave-/161017776743?pt=LH_DefaultDomain_0&hash=item257d684a67

וכלה ביחידה מבוססת PC מהחברה האהובה עליך:

http://www.ebay.com/itm/NEW-HANTEK-PC-Function-Arbitrary-Waveform-Generator-DDS-3X25-25MHz-200MS-s-/290742065906?pt=LH_DefaultDomain_0&hash=item43b193daf2

[card]

תעזוב שטויות, מחולל גלים זה מחולל גלים, וסקופ זה סקופ.

אל תעשה קניבליזציה לסקופ בשביל לקבל עוד תכונה זניחה.

אוקיי, אז נשארנו עם ה-DSO1102B..

תודה

אם אתה רוצה מחולל גלים, תוכל למצוא בזול משהו נפרד.

הממ, שווים בדיקה

מעניין שבמודול הראשון, הם כותבים: 0-40MHz,

אבל אחרי זה: "Square Wave: 0-1MHz"

חשבתי שדווקא גל ריבועי יהיה הכי קל לייצור..

ולכן שם יהיה הכי קל להגיע לתדרים גבוהים.

אבל מתברר ששם דווקא הקושי?

[card]

דרך אגב,

זה המודול הכי קטן שראיתי אי פעם:

http://www.ebay.com/itm/Square-Wave-Signal-Source-Generator-Module-Frequency-Adjustable-DC5-15V-Input-/321050522965

אבל בניגוד למודול שנתת בלינק הראשון, שמסוגל להגיע עד ל-1MHz,

המזערי הנ"ל מסוגל להגיע מקסימום ל-6KHz.

[Mike-]

6$ בשביל 555, כמה נגדים, קבל, פוטנציומטר, פינים ולוח.

קצת יקר, ובתחום תדרים הזה הוא שימושי רק לדברים מאוד ספציפים.

[card]

נכון, זה לא משהו שאקנה..

אבל מבחינת צורת בנייה, אהבתי את זה מאד.

קומפקטי כמו רכיב.

בעקבות ההמלצות של udif,

עברתי באיביי על עוד אופציות, ומתוך הכל יש שני דברים שהם שימושיים למטרות שאני צריך:

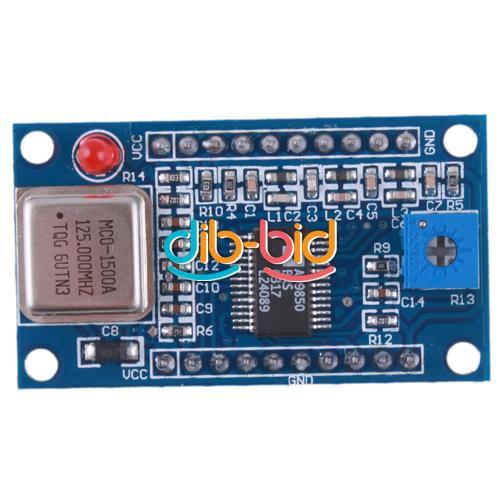

1) מודול כמו הראשון ש-udif הביא,

זה מבוסס שבב AD9850, ויכול לתת כמה צורות של גלים, בתדרים 0-40MHz, אבל עבור ריבועי 0-1MHz.

4.5$

http://www.ebay.com/itm/New-AD9850-DDS-Signal-Generator-Module-0-40MHz-Test-Equipment-/170783661135

2) האפשרות השנייה שימושית במיוחד כשרוצים גל ריבועי, עם אפשרות לתדרים גבוהים יותר:

מבוסס LTC1799, נותן רק גל ריבועי, אבל בתחום תדרים 1KHz-33MHz.

10$

http://www.ebay.com/itm/1KHz-to-33MHz-Adjustable-Square-Wave-Generator-Module-/130675415827

חוץ מלקנות את שני אלה,

יש עוד אופציה שמעניין לבדוק(כשצריכים גל ריבועי), והיא להשתמש ב-Timer Interrupts של מיקרו-בקר.

[Mike-]

"המחולל גל מרובע" בלינק האחרון הוא מתנד, אתה לא יכול לקבוע את הDuty Cycle ואתה יכול ליצור מחולל גל מרובע בתדר משתנה וduty cycle משתנה בעזרת מיקרו בקר.

[card]

"המחולל גל מרובע" בלינק האחרון הוא מתנד, אתה לא יכול לקבוע את הDuty Cycle

בשביל לבדוק התנהגות של OptoIsolator בתדרים גבוהים למשל, אתה צריך שליטה על ה-Duty Cycle?

מספיק רק התדר של הגל לא? (ושהגל יהיה ריבועי)

ואתה יכול ליצור מחולל גל מרובע בתדר משתנה וduty cycle משתנה בעזרת מיקרו בקר.

השאלה עד לאיזה תדר אפשר יהיה להגיע עם מיקרו-בקר.

הפקודה של הספרייה של ארדואינו, שמאפשרת לייצר PWM, בכלל לא נותנת שליטה על התדר של ה-PWM.

לכן זה אומר שצריך להשתמש בדברים שלא עוברים דרך הספרייה, אלא פקודות ישירות יותר..

[udif]

לגל ריבועי יש הרמוניות ולכן אם למעגל יש תדר שמעליו הוא מתחיל להנחית בצורה מורגשת, תוכל לייצר סינוס בערך עד לתדר זה.

לעומת זאת אם תנסה לייצר גל ריבועי תתחיל לקבל עוותים הרבה קודם כי ההרמוניות שלו יונחתו ברגע שהן יעברו את התדר שבו היציאה מתחילה להנחית.

מעניין שבמודול הראשון, הם כותבים: 0-40MHz,

אבל אחרי זה: "Square Wave: 0-1MHz"

חשבתי שדווקא גל ריבועי יהיה הכי קל לייצור..

ולכן שם יהיה הכי קל להגיע לתדרים גבוהים.

אבל מתברר ששם דווקא הקושי?

[card]

דרך אגב הסקופ הגיע..

(לפני כמה ימים כבר.. פשוט המערכת פורומים עשתה בעיות בגלל המעבר)

תודה לכולם על העזרה בבחירה.

לאחר שתקבל את המוצר אשמח אם תוכל לשתף אותנו בהוצאות.

הסקופ עצמו: 435$, כולל משלוח עם DHL. (המשלוח הגיע תוך יום וכמה שעות)

בנוסף שילמתי עוד 330שח, שכוללים בתוכם:

- מע"מ 17% - 275שח

- לא כללו מכס משום מה (למרות שהמחיר על החבילה מוצהר והכל.. אולי אין מכס על סקופים?? אותו סיפור קרה גם ל-udif - ביקשו ממנו רק מע"מ על הסקופ)

- 30שח עבור DHL, עבור עמלת טיפול במכס

- 5.2שח עמלת ממ"ן

- 20שח עוד עמלת מכס, שממה ש-DHL אומרים הולכת למכס, ולא אליהם

אגב, הסיבה שהסקופ עלה 435$, היא כי הזמנתי ישירות מהיצרן..

אותו סקופ, במגוון חנויות באינטרנט, עולה יותר, אז יצא טוב שניסיתי לפנות ליצרן והזמנתי ממנו.

[udif]

תתחדש!
