שלום

לפעמים יש לנו רכיב שמולחם ל-PCB,

ואנחנו רוצים להוציא אותו משם.

אם הרכיב הוא עם 2 רגליים למשל, זו לא בעיה:

נוגעים עם המלחם בשתי הרגליים בו זמנית, ואז מושכים את הרכיב עם פלייר קטן החוצה.

אבל אם הרכיב הוא עם הרבה רגליים?

כמות כזו שהראש של המלחם לא יכול לגעת בכולם בו זמנית..

האם יש איזה טריק יעיל?

תודה

card

אין שום טריק...אחד הדברים שאני מסביר לאנשים שמתחילים להלחים שלהלחים זה יותר קל מאשר לפרק הלחמות ולהשאיר את הרכיב שלם ומבלי לפגוע ב-PCB.

1. מסיר מכול רגל את הבדיל בעזרת שואב בדיל או/גם בעזרת סרט שאיבה ומוציא את הרכיב.

2. חותך את הרגלים של הרכיב ומעיף אותו קיבינימאט ולאחר מכן מנסה לחלץ את הרגלים שנשארו במעגל.

3. במקרים קשיים אני משתמש בשואב בדיל חשמלי שפותר כמעט כול בעיה במיוחד במעגלים שבהם קיים ציפוי בדיל בקדחים.

4. במקרים עוד יותר קשיים אני משתמש CHIP QUIK.

יקר אבל עובד טוב על רכיבי SMD.

החומר שומר על הבדיל במצב נוזלי למספר שניות ככה שאתה יכול להמיס כול פעם רגל אחת ולאחר מכן לשלוף את הרכיב.

http://www.chipquikinc.com/products.html

אותו טכניקה עם הוצאת ג'וק של 16 רגלים?

שאיבה עם שואב מכני פשוט?

אם הצי'פ מולחם על צד אחד של הPCB זה יותר קל

מחממים את הבדיל ברגיל ומפרידים אותה מהPCB עם משהו חד(לי יש סט של לומקים קטנים כאלה שקניתי מDX שהוא מיועד לזה והבדיל לא נדבק אליו) ככה רגל רגל עד שהוא יוצא אחר כך אפשר לישר את הרגלים להלחמה מחדש

אם הוא מולחם מתחת לPCB זה כבר יותר בעיה ודורש המון סבלנות

2. חותך את הרגלים של הרכיב ומעיף אותו קיבינימאט ולאחר מכן מנסה לחלץ את הרגלים שנשארו במעגל.

אולי שכחתי לציין משהו חשוב:

השאלה שלי בניסוח מלא יותר, צריכה להיות כך:

איך לפרק הלחמה של רכיב שכולל יותר מ-3 רגליים, ולשמור על הרכיב.

כלומר אנחנו רוצים את הרכיב..

ובגלל זה אנחנו מפרקים אותו מה-PCB, למשל PCB ישן שאין לנו שימוש בו, אבל יש בו רכיב שימושי שאנחנו רוצים..

(שהוא עם יותר משתיים-שלוש רגליים)

ועוד דבר, לא מדובר על רכיבי SMD, אלא רכיבים רגילים..

עם רגליים שנכנסות אל תוך הלוח, ויוצאות מהצד השני.

עכשיו כמה שאלות לגבי מה שאמרת מרק:

1. מסיר מכול רגל את הבדיל בעזרת שואב בדיל או/גם בעזרת סרט שאיבה ומוציא את הרכיב.

מי יותר אפקטיבי בשאיבת הבדיל, השואב, או הסרט?

מנסיון השואבים לא עובדים מדהים.. האם הסרט יותר אפקטיבי?

אופק:

אם הצי'פ מולחם על צד אחד של הPCB זה יותר קל

מחממים את הבדיל ברגיל ומפרידים אותה מהPCB עם משהו חד(לי יש סט של לומקים קטנים כאלה שקניתי מDX שהוא מיועד לזה והבדיל לא נדבק אליו) ככה רגל רגל עד שהוא יוצא אחר כך אפשר לישר את הרגלים להלחמה מחדש

זה בדיוק מתקשר למשהו שראיתי באיביי אתמול.

האם זה הסט שאתה מדבר עליו?

http://www.ebay.com/itm/Hollow-needles-desoldering-tool-for-electronic-components-/370723601236

ומה זה לומקים?

לא זה היה זה:

http://dx.com/p/stainless-steel-diy-soldering-tools-6-piece-set-19857

הממ

איך זה עוזר לפרק הלחמות?

זה נראה שזה בעיקר עוזר רק להרים את הרכיב..

הסט שאני שמתי אליו לינק, טוען שהוא ממש עוזר להפריד את הבדיל מהרגליים של הרכיב..

מישהו התנסה עם זה ויודע אם זה אכן עושה את מה שהם אומרים?

איך לפרק הלחמה של רכיב שכולל יותר מ-3 רגליים, ולשמור על הרכיב.

כלומר אנחנו רוצים את הרכיב..

ובגלל זה אנחנו מפרקים אותו מה-PCB, למשל PCB ישן שאין לנו שימוש בו, אבל יש בו רכיב שימושי שאנחנו רוצים..

(שהוא עם יותר משתיים-שלוש רגליים)

עכשיו כמה שאלות לגבי מה שאמרת מרק:

מי יותר אפקטיבי בשאיבת הבדיל, השואב, או הסרט?

מנסיון השואבים לא עובדים מדהים.. האם הסרט יותר אפקטיבי?

השאלה מה יותר אפקטיבי לא במקומה.

כאשר אני נתקל ברכיב שהולחם עם כמות גדולה של בדיל כגון: פחית סיכוך או ממסר לזרמים גבוהים שהינו בעל רגלים בעלי קוטר גדול ובדרך כלל גם הרבה בדיל מסביב לרכיב אני תחילה שואב את הבדיל בעזרת שואב בדיל ומסיים בהסרת השאריות בעזרת סרט שאיבה.

שואבי הבדיל הנמכרים באתרים שאתה קונה באמת לא שווים הרבה לכן אני מציע לך לרכוש שואב תוצרת WELLER.

הדבר הכי חשוב בשואב בדיל מכני או חשמלי היא ניקוי ייסודי כול כמה שאיבות.

כפי שכתבתי לך קודם לכן כול רכיב והבעיות שלו לכן בתור אחד שיש לו 'קצת' ניסיון אין שיטה אחת שתפתור לך את כול הבעיות אלא אם אתה מתכוון לרכוש שואב בדיל חשמלי או תחנת עבודה ייעודית.

קנה את השואב בקישור המצורף.

http://www.ebay.co.uk/itm/Weller-WDP12-Soldering-Pump-3-2mm-Teflon-Tip-coopertool-/330868867608?pt=LH_DefaultDomain_0&hash=item4d09524218#ht_1381wt_942

השואב נמכר על-ידי מוכר ישראלי והוא כן שולח לישראל. אני קניתי ממנו מספר מוצרים.

צור קשר עם המוכר בהודעה פרטית.

השואבים המכניים טובים לכמויות גדולות ולרכיבים לא עדינים. ברוב המקרים צריך להשתמש בסרט אחרי השימוש בהם. לאלקטרוניקה עדינה, ורכיבים זעירים - רק סרט.

בסרט שואב גם יש סוגים. זה למשל, עובד

http://www.aristock.co.il/products/96458

וזה לא

http://www.aristock.co.il/products/94598

איך יודעים מה עובד ומה לא? רק נסיון. על הראשון אני ממליץ בחום.

השואבים המכניים טובים לכמויות גדולות

כן זה בדיוק מה שקרה גם לי..

אחרי שראיתי ששואב בדיל אף פעם לא שואב בדיל(או לפחות בכל הפעמים שהייתי צריך שישאב, הוא לא שאב),

ניסיתי את הדבר הבא:

הכנתי ממש בריכה של בדיל, דאגתי שישאר במצב נוזל,

ואז ניסיתי לשאוב..

ואז הוא כן שאב חח

רק שאז זה לא מה שאני צריך - צריך שהוא יעבוד על רגליים של רכיבים, ולא על "בריכות".

מרק: האם השואב ששמת בלינק מסוגל לעבוד על רגליים של רכיבים רגילים?

או שהוא לא מתאים לכאלה דברים?

ZiggyMan:

אני קניתי את זה לפני כמה זמן:

http://www.electrodragon.com/?product=solder-wick-2mm-x-1-5m-desoldering-wire

הוא טוב?

אם לא, אקנה את זה שהמלצת עליו.

כמו כן יש לי תיאוריה, שעדיין לא ניסיתי אותה,

והיא שאם מפרידים קצת את הסיבים של הסרט שאיבה, אז זה יגביר את האפקטיביות שלו,

לעומת אם הצמה שם צמודה מאד ומהודקת..

(אבדוק את זה בהזדמנות הבאה)

תשמ'ע ידידי,

להלחים ולהסיר הלחמות זה רק ניסיון.

אתה יכול לקרוא שפע של מידע באינטרנט וגם לראות סרטים ביוטיוב עד החתונה וזה לא מה שיעזור לך.

לכול טכנאי או חובב יש את הציוד שלו קרי מלחם, סרט שאיבה וטכניקה מעט שונה לכן קשה מאוד לתת לך המלצה חד משמעית בעניין.

טכנאי X עובד עם ראש הלחמה במידה של 1.6 מילימטר ובטמפ' של 370 מעלות צלזיוס וטכנאי Y עובד עם ראש הלחמה במידה של 1.2 או 0.8 מילימטר ובטמפ' 400 מעלות צלזיוס לכן גם פה חשוב לבחור סרט שאיבה ברוחב מתאים 1.5 מילימטר או 1 מילימטר.

תתחיל לעבוד :s05: ובעוד שנה נשמע ממך המלצות.

השואב בקישור שהוספתי קודם לכן אינו שואב יחסית גדול ומתאים להלחמות גדולות. קיים גם דגם יותר קטן (בצע חיפוש).

card, לפי התמונה של השואב שנתת, הוא לא נראה כזה שעובד. כל החוכמה היא בשזירה נכונה של הסיבים, וזה לא נראה כמו שצריך. היצרן היחיד שמייצר שואב שבאמת עובד הוא Chemtronics. כל החברות הגדולות כמו אלביט, רפאל צה"ל וכדומה, עובדות רק עם זה.

אוקיי

ננסה את ה-chemtronics..

דרך אגב,

לא אמרתם כלום על הערכה הזו..

http://www.ebay.com/itm/Hollow-needles-desoldering-tool-for-electronic-components-/370723601236

שימו לב איך נראים הכלים:

הם חלולים,

והמוכר כותב שם:

The Hollow needles made of stainless steel, it is not sticking,

use the pinhole penetration component pin, heated with a soldering iron, a slight rotation to the component lead and copper foil separation.

Tips: This product is generally produced material, but economical and practical

(שיהיה בריא מי שכתב את זה..)

בכל אופן הם אומרים שזה עוזר להפריד את ההלחמה..

מישהו מכיר את זה ויודע אם זה אכן כך?

נראה כמו סט צעצועים לילד..

באמת?

אם כך, מה דעתך על זה?

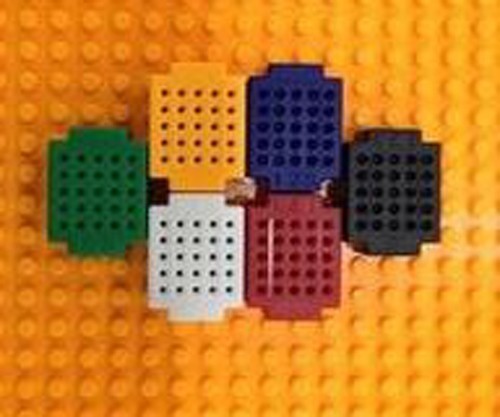

http://www.ebay.com/itm/Mini-Bread-Board-XF-25-6-Breadboard-6-kinds-of-color-1-Base-Board-/181115328270
