לא מצליך להפעיל את המסך LCD 1602D

[pixelsight]

שלום קניתי מסך LCD שניי שורות אם תאורה אחורית ואני לא רוצה לקחת סיכון ולחבר כי מסך אחד כבר דפקתי

אז כניתי עוד אחד מאותו הדגם המסך הוא סתנדרטי עם 16 פינים כולל 2 פנים לתאורה

הפנים אצלי פשוט ממוקמים אחרת אני מבין קצת באלקטרוניקה אבל אני מעדיף לקבל הסבר ממישהו

שמבין יותר ממני ואם אפשר לקבל גם סירטוט להרכבת הדאטה מהLPT למסך

תודה לכול העוזרים .

pixelsight

מצורפת דיאגרמת פינים בפורמט zip

ואני לא מצליח להפעיל את התוכנות שיש לכם באתר

[attachment deleted by admin - 90 dayss]

[Holy]

יש מדריך עם סירטוט והכל במדור המדירכים באתר...

[pixelsight]

יש מדריך עם סירטוט והכל במדור המדירכים באתר...

המדריך לא מתאים לי יש לי מסך שונה מבמדריך

[Holy]

ואנחנו צריכים לנחש איזה מסך יש לך?

[pixelsight]

ואנחנו צריכים לנחש איזה מסך יש לך?

יש לי מסך 2X16 אם תאורה אחורית  דגם  ITM-1602D-04

אני יעלה תמונה שלו

[attachment deleted by admin - 90 dayss]

[Holy]

http://www.gaw.ru/pdf/lcd/lcm/Intech/char/1602d-c.pdf

[Kitt0s]

תזכיר לי שוב למה המדריך לא מתאים למסך שלך? זה לא משנה אם המסך שלך לא דומה לתמונה שנמצאת במדריך...

יש לך שם בידיוק 14(לפי ה manual) או 16 כפי שאמרת, פינים שמתאמים לסכמה הבאה:

[pixelsight]

http://www.gaw.ru/pdf/lcd/lcm/Intech/char/1602d-c.pdf

תגיד אתה צוחק עליי כן יש לי את אותו הדף מודפס על נייר

אני צריך לדעת איך מחברים אותו תכלס!

[pixelsight]

תזכיר לי שוב למה המדריך לא מתאים למסך שלך? זה לא משנה אם המסך שלך לא דומה לתמונה שנמצאת במדריך...

יש לך שם בידיוק  14(לפי ה manual) או 16 כפי שאמרת, פינים שמתאמים לסכמה הבאה:

הפנים ממוקמים לא לפי אותו הסדר ואני לא רוצה לדפוק עוד מסך כי אחד כבר הרסתי  !

[Kitt0s]

זה יעזור אם תתן תמונה של המסך.

אמרת שיש לך דף הסבר או משהו כזה? יפה! תקח מהדף הסבר מה כל פין עושה, תצליב את זה עם מה שרשום במדריך (יש טבלה כזאת).. טיפ טופ.. סיימת!

[alianyn]

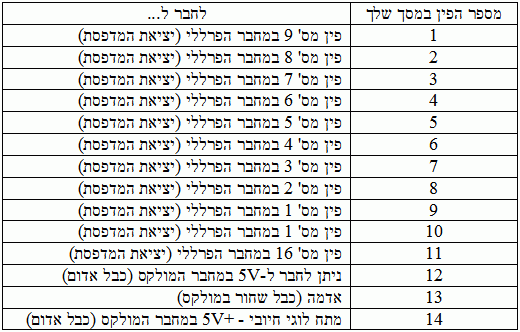

להלן חיבור הפינים אצלך עפ"י המסמך שקושר, באופן כללי כל מה שהיית צריך לעשות, זה להסתכל על הכותרת של הפין אצלך ועל הכותרת שלו במדריך :

כפי שכתוב במדריך, את שאר הפינים במחבר הפרללי (18-25) חשוב להאריק ע"מ שלא יקבלו מידע.

להבא, אם אתה מעוניין בתשובה יותר מהירה ויותר מדוייקת, התאם את הכותרת, לדוגמה, כותרת בסגנון "עזרה בחיבור מסך LCD מדגם 1602d" הייתה מביאה את הסיוע הרבה יותר מהר...

ע"מ שלא אאלץ למחוק את הת'ראד, אבקשך לשנות את הכותרת כך שתתאים לתוכנו.

בהצלחה...

[Holy]

בדף הזה רשום לך כל פין מה הוא

כנס למדריך באתר ותסתכל איזה חיבור ב-LPT מתאים לאיזה פין (מבחינת המידע שעובר עליו לדוגמא DATA0) ותחבר לפין המתאים במסך שלך

לא צריך להיות גאון בשביל להבין את זה לבד...

[pixelsight]

להלן חיבור הפינים אצלך עפ"י המסמך שקושר, באופן כללי כל מה שהיית צריך לעשות, זה להסתכל על הכותרת של הפין אצלך ועל הכותרת שלו במדריך :

כפי שכתוב במדריך, את שאר הפינים במחבר הפרללי (18-25) חשוב להאריק ע"מ שלא יקבלו מידע.

להבא, אם אתה מעוניין בתשובה יותר מהירה ויותר מדוייקת, התאם את הכותרת, לדוגמה, כותרת בסגנון "עזרה בחיבור מסך LCD מדגם 1602d" הייתה מביאה את הסיוע הרבה יותר מהר...

ע"מ שלא אאלץ למחוק את הת'ראד, אבקשך לשנות את הכותרת כך שתתאים לתוכנו.

בהצלחה...

למה הכוונה להאריק פנים (18-25 ) לא לחבר הליהם כלום ??

[alianyn]

זה כתוב במפורש במדריך, תקרא אותו.

להאריק הכוונה לחבר אותם לאדמה - שיקבלו מתח 0.

בעברית פשוטה יותר - לחבר לכבל השחור של המולקס. ומוסבר גם למה במדריך...

[pixelsight]

זה כתוב במפורש במדריך, תקרא אותו.

להאריק הכוונה לחבר אותם לאדמה - שיקבלו מתח 0.

בעברית פשוטה יותר - לחבר לכבל השחור של המולקס. ומוסבר גם למה במדריך...

תודה תודה  ממש תודה לכם חברה עזרתם לי מאוד  :

ושאלה אחרונה חביבה

אני צריך לפתוח LPT ב WIN XP PRO?

אם כן אז איך אני השמח אם תסבירו לי
