שלום. הביאו לי כרטיס מסך GTX 1080 הגירסה הרגילה לא TI, הדגם עם הBLOWER . יש לו חיבור 6 פינים בלבד בתחתית וזהו.

חיברתי אותו והרצתי בדיקות ומשחקים והוא עובד. ב3DMARK קיבל תוצאה סבירה - ממוצעת לכרטיס.

איך יכול להיות כרטיס כזה עם חיבור 6 פינים. מישהו נתקל בכרטיסי 1080 GTX עם 6 פינים ?

ה 1080 FE הגיע עם חיבור של 8 פינים .



אם באמת יש לך 1080 עם חיבור של 6 פינים , אז הכרטיס הזה מוגבל ל 150 וואט וזה אומר שהוא סוג של 1080 מוחלש .

תבדוק שוב אם החיבור הוא של 6  או 8.

pcie נותן לכרטיס 75 וואט.

6 פין נותן עוד 75  אבל לעומת זאת ה 8 פין נותן 150 וואט.



נ.ב לא ברור מה ההיסטריה שהביאה לפתיחת 2 דיונים .  מעבר לכך שגם במקרה של היסטריה זה לא נותן כלום .



נערך 2022 במרץ 53 שנים על-ידי yoavke

שום היסטריה פשוט החלטתי שעדיף לפתוח פוסט בכרטיסי מסך. ולא הצלחתי למחוק את הפוסט השני.

הכרטיס לא נראה מוחלש לפי הנתונים שלו והביצועים. בגלל זה נשמע מאד מוזר



ציטוט של yoavke

תבדוק שוב אם החיבור הוא של 6  או 8.

בדקת ?

מה הדגם של הכרטיס ?

צירפתי תמונה של החיבור והדגם של הכרטיס.





נערך 2022 במרץ 63 שנים על-ידי auditor
בדיקה

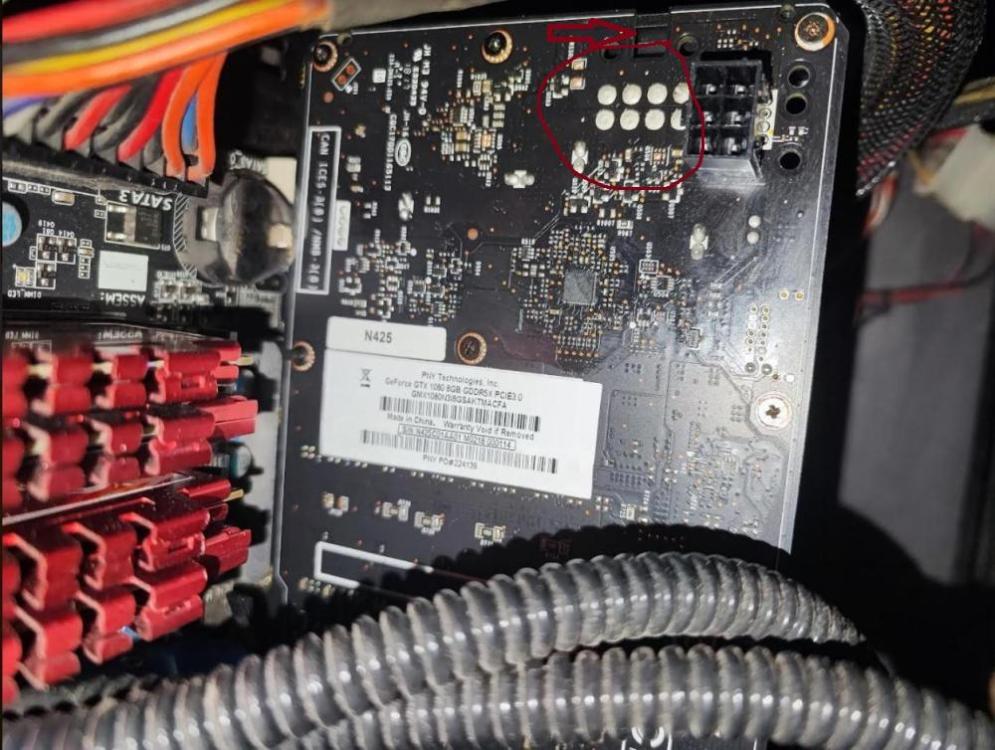

אתה מסתכל על הגב של הכרטיס.

8 נקודות ההלחמה האלה הן המקום של מחבר 8 פין .

החץ מכוון למקום שבו נראה שיש  באמת קונקטור של 8 .

נראה שהחיבור של ה 6 הוא הלחמת קומבינה שמישהו עשה- אולי הכרטיס ישב בתוך מארז קטן .



תוספת - אפשר להעריך שהתבצע בכרטיס מעקף שגורם לכרטיס לחשוב שהחיבור 6 הוא חיבור 8 .

תהיה כאן התחממות של החוטים  ובעומס יש סכנה לאש.

תריץ את הכרטיס בעומס .אם החוטים של הספק חמים ברמה שאתה לא יכול געת בהם - זה לא תקין .

( החוטים שרצים אל החיבור 6 שחיברת לכרטיס )



* חייב לציין ש"המיקום" שציינתי לגבי החיבור 8  לא מסתדר עם אף תמונה של 1080 pny  מבוסס blower שאני מוצא ברשת , ברמת החיפוש של 3 דקות .









נערך 2022 במרץ 53 שנים על-ידי yoavke

החוטים לא חמים. אבל מה אתה מציע להלחים עליו חיבור 8 פינים סטנדרטי ?

לפי דעתי אמרת דברים נכונים. בדקתי ב GPU  - Z וראיתי שבעומס בפיק רק 25 וואט מגיעים מה PCIE וכ160 וואט מגיעים

מה חיבור 6 פינים המסכן. כשבפועל הוא מיועד רק ל75WATT לכן עלולה לפרוץ שריפה בעומס.

לפיכך מה שאעשה זה הסרת חיבור ה7 פינים והלחמת חיבור 8 PIN תקני ואעדכן.





ברור לך שהמיקום של חיבור 8 שאמור להיות בכרטיס הוא בצד השני של הכרטיס ? לא היכן שתקעו את ה 6 פין .

יכול להיות שהוא קיים  אך לא נגיש ?



אם אתה מקבל רק 25 וואט אז הכרטיס כנראה לא יושב בתושבת של pci-x16 או שהיא לא מוגדרת ל x16 .

תנסה לפתור את העניין הזה קודם כל



אם יש לך את האפשרות  להחליף את החיבור חזרה ל 8 , כדאי להחליף . אתה בטוח שאתה יודע ויכול לבצע את זה ?



אם הספק איכותי , החוטים  עשויים להחזיק עומס.

חלק מהעניין זה "הגדרת איכות"  6 פין ,זה אומר 25 וואט על כל חוט   .

8 פין זה אומר 37.5 וואט על כל חוט .

אם החוטים הם באיכות גבוהה, ונגיד שיכולים לשאת 50 וואט כל אחד אז גם 6 פין יכול להחזיק 150 וואט .

ברגע שהחוטים של הספק הם איכותיים ועקפת את ההגבלה בכרטיס( מצב זה נתון ) , אז עומס יתר על כל חוט  הוא 33% ולא 100% .

( ההנחה היא שהחוטים שמגיעים בספק ל 6 פין הם באותה איכות של החוטים שמגיעים ל 8 פין ול 8 פין חייבים להיות חוטים שמחזיקים לפחות 37.5 וואט לפני peakים ואם יעשו את הספק איכותי אז יקחו מקדם בטחון לפחות ל 50 וואט )

הרי בהרבה ספקים ה 8 הוא בעצם 6 עם תוספת של זוג קטן .



אם אני עושה ספק זול שלא מגיע עם 8 פין אלא רק עם 6 פין  , אני יכול  לחפף ולשים חוטים של  25 + מקדם בטחון  ואז 50 זה ממש לא בכיוון .



ב6 פין בתאוריה יש 2 כבלים 12V.

2 כבלי הארקה.

כבל רגש.

כבל ריק.

ז"א 37.5 וואט לכבל.

ב8 פינים.

3 כבלים 12V.

3 כבלים הארקה.

2 כבלי רגש.

ברגע שהספק מרגיש רגש אחד הוא יודע להעביר 75W.

ברגע שהוא מרגיש 2 רגשים הוא מספק עד 150W.

בגלל שהחיבור בדר"כ זה פיצול מ6 ל8 פינים יש בכל מקרה 3 כבלים 12V.

לא בדקתי אם באמת רק 2 כבלים עובדים.
