radar

סוללה/מצבר עבור מיני-מחשב Windows, שפועל על 12v 2A

Recommended Posts

הי לכולם





קניתי מיני-מחשב , שהגיע עם ספק 12v 2A.



אני מעוניין להפעיל את המיני-מחשב הזה בצורה שמנותקת מהקיר,

כלומר ע"י סוללה/מצבר כלשהו.





מה יתאים לכך?

אני מחפש משהו קטן יחסית, ולא בגודל של מצבר של ..



כמו כן רצוי מאד שאופיין פריקת המתח של הסוללה/מצבר הנ"ל יהיה כזה שנשאר יחסית יציב על 12v לאורך רוב הפריקה,

ולא שיהיה בירידה ואחרי 50-60% יגיע ל-10v..





מה יתאים?





תודה רבה

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים

אז אתה צריך 4 תאים.

סוללת ליתיום בדר"כ נטענת ל-4.2V.

פריקה מלאה 3V.



במידה והסוללה מגיעה עם בקר BMS היודע לנתק את החיבור כשהסוללות מתרוקנות, תצטרך רק כרטיס מייצב מתח שינמיך את המתח ל-12V.



עריכה: מצאתי מוצר שיספק את הסחורה - https://www.amazon.com/dp/B00YP823NA/

"Laptop Power Bank" זה מה שאתה צריך לחפש.

נערך על-ידי Jabberwock

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים
ציטוט של Jabberwock

אז אתה צריך סוללה 4 תאים.

סוללת ליתיום בדר"כ נטענת ל-4.2V.

פריקה מלאה 3V.



במידה והסוללה מגיעה עם בקר BMS היודע לנתק את החיבור כשהסוללות מתרוקנות, תצטרך רק כרטיס מייצב מתח שינמיך את המתח ל-12V.

אז 4x4.2v (כשכולן מלאות) יוצא 16.8v,

ואתה אומר אפשר להנמיך את זה עם מודול Step Down Converter רגיל? (Switching),

ולעצור את זה כשהמתח של הסוללות הגיע למתח שנגדיר אותו כמתח סף נמוך..

האמת אופציה לא רעה..





ציטוט של Jabberwock

מצאתי מוצר שיספק את הסחורה - https://www.amazon.com/dp/B00YP823NA/

"Laptop Power Bank" זה מה שאתה צריך לחפש.

האמת נראה פיצוץ,

אבל ממש יקר, המיני-מחשב שקניתי עלה 10$ פחות מהסוללה הזו :)



אנסה לחפש אופציה יותר זולה..



אגב הרעיון הזה גורם לי לחשוב..



אולי גם Power Bank רגיל (לטלפון), שתומך ב-QuickCharge, יכול להתאים,

מהסיבה ש-QuickCharge יש גם מצב של 12v..



ליתר דיוק, החל מ-QC 2.0 יש תמיכה במצב של 12v:

https://en.wikipedia.org/wiki/Quick_Charge#Versions





ואז נשאר לי רק לבנות כבל קטן, שמכיל בתוכו את המעגל שמדמה צרכן QuickCharge, שצריך לקבל 12v..

לא חקרתי כל כך איך עושים את זה, האם זה עם נגד, או שצריך ממש שמדבר עם הספק/PowerBank ומבקש ממנו כל פעם מתח שונה



הנה דוגמא למוצר שעולה חצי מהמוצר הקודם (ומכיל פחות קיבולת כמובן)

https://www.ebay.com/itm/Original-Xiaomi-Power-Bank-3-Pro-Laptop-20000mAh-Portable-Charger-Support-QC3-0/401785258810



יש לו 3 יציאות, אחת מהן - יציאת ה--C, יכולה לתת 12v 3A..

יותר ממה שאני צריך אפילו.





איך מדמים צרכן ב-QuickCharge, וגורמים לספק/סוללת גיבוי QuickCharge לתת 12v?





עריכה:

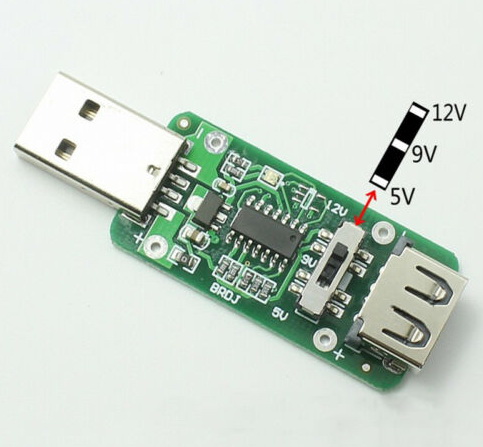

נראה שיש מודול מוכן :)









https://www.ebay.com/itm/QC3-0-QC2-0-USB-Trigger-Tester-Induction-Quick-Charge-Voltage-Detector-5V9V-12V/293105787248





השאלה אם המודול הזה מגביל את הזרם שעובר דרכו איכשהו..

כי בדוגמא שבתמונות, הצרכן הוא Meter, שהצריכה שלו היא כמה עשרות mA כשהוא ללא צרכן אחריו..

אבדוק את זה





עריכה 2:

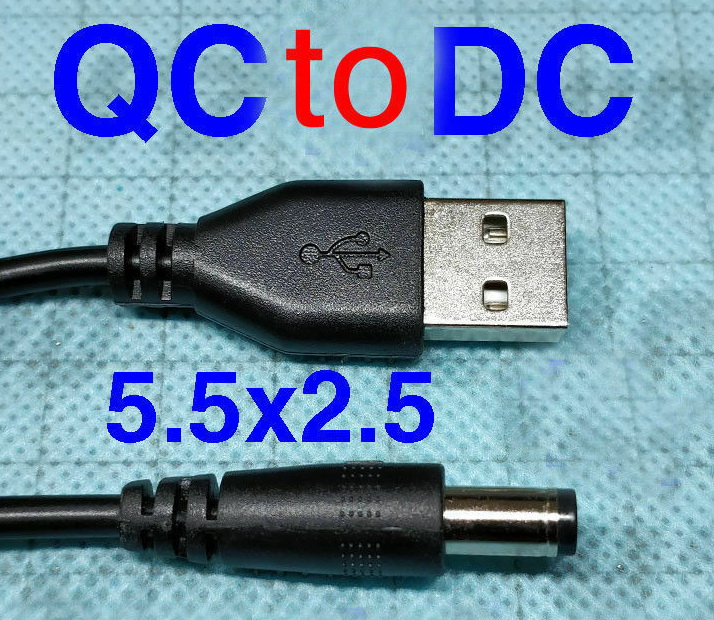

והפעם כבל:






https://www.ebay.com/itm/QC-2-0-boost-CABLE-USB-Step-Up-TO-9v-12V-FOR-charging-mobile-power-router/333026077187



"Wire specification: 22AWG copper wire, can pass 3A high current, length is about 1 meter
Static power consumption: Ultra-low static power consumption 0.3mA ultra-power saving after triggering QC"



נראה לי מתאים מאד

נערך על-ידי radar

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים

QuickCharge 3.0 - מתח 12V מוגבל ל-1.5A.

ציטוט של radar

יש לו 3 יציאות, אחת מהן - יציאת ה-USB-C, יכולה לתת 12v 3A..

זה כבר לא QuickCharge אלא PD Power Delivery.

https://blog.blitzwolf.com/pd-charging.html



ד"א פה המוצר יותר זול:

https://www.aliexpress.com/item/4000043806796.html

נערך על-ידי Jabberwock

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים
ציטוט של Jabberwock

QuickCharge 3.0 - מתח 12V מוגבל ל-1.5A.

לא.. תראה בטבלה שבויקיפדיה..

https://en.wikipedia.org/wiki/Quick_Charge#Versions

זה מגיע עד 3A ב-12v, וזה משתנה מספק לספק או מ-PowerBank ל-PowerBank,

פשוט צריך לבדוק בספציפי שקונים עד איזה זרם הוא נותן בכל אחד מהמתחים של QC.


ציטוט של Jabberwock

זה כבר לא QuickCharge אלא PD Power Delivery.

https://blog.blitzwolf.com/pd-charging.html

מעניין, לא הכרתי את זה..

איך ידעת שזה PD דווקא ולא QC?

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים
ציטוט של radar

איך ידעת שזה PD דווקא ולא QC?

ביגלל המחבר השונה, וזה רשום שם בתיאור.

הנה סירטון מעניין על Power Delivery.



הבעיה שהכרטיס הזה מבקש 5V בתור התחלה. צריך כרטיס דומה בלי כפתור שתמיד יבקש 12V מספק הכוח.



בעבר הרכבתי בטריות של איכותיות INR18650-30Q (3000mAh) ארבע בטור עם הגנת Discharge Cut-off voltage, שיוצא למגבר מתח ל-20V. הצליח להריץ WIND U100 לארבע שעות.

אם אני זוכר נכון השקע הטעינה שלו היה מוגדר 20V 2A.

אם נחשב הספק לסוללות 3.7V * 4 * 3A = 44.4Wh.

נצילות של המגבר כנראה 90%.

יוצא בערך 40Wh... מה שאומר שהנייד לקח 10W לשעה.

נערך על-ידי Jabberwock

שתף דיון


קישור ישיר להודעה
שתף באתרים אחרים
