פרויקט קירור מים ראשון שלי, אני מאשים את ה-OCD

[HunterVee]

שלום לכולם, אשמח לעזרה בתכנון לופ שאני מתכנן לעתיד.



קודם כל מפרט:

CORE I7 4790K@4600/1.25V

ASUS MAXIMUS VII IMPACT

GSKILL 16GB 8X2 2400CL10

EVGA GTX980TI@+200/+200

SAMSUNG EVO 1TB SSD

EVGA SUPERNOVA 750W G2

NZXT MANTA BLACK WITH WINDOW



שונות:

CPU COOLING NZXT KRAKEN X61

GPU COOLING NZXT KRAKEN X61+G10

NZXT HUE+ Advanced PC Lighting

NZXT IU01 USB Extension board

ASUS XONAR U7

ACER XB270HU 1440P IPS GSYNC Monitor



כפי שאתם רואים אני כבר עם קירור מים AIO 280MM גם לכרטיס-מסך (בקדמת המארז) וגם למעבד (בראש המארז).

אבל בא לי גם שיראה טוב כי... OCD

התכנית היא לעשות את המעבר כאשר 1080TI ישוחרר, גם אם ייקח 4 חודשים אין בעיה כי אני רואה שברכבי קירור מים לא משתנה כלום בגדול... לא ברכיבים וממש לא במחירים.

אז בגלל זה אני מרגיש נוח עם ביצוע שלב התכנון ובניית רשימת קניות (ואולי אפילו קנייה בטיפין טיפין) כל כך מוקדם. ככה או ככה עד סוף השנה בחופשת קריסמס פה בחו"ל אני לא מתכנן להרכיב כלום.



חקרתי עד כמה שיכלתי בשבוע האחרון על רכיבים.

עד עכשיו נסגרתי (כמעט) על הרכיבים הללו:



- משאבה משולבת מיכל מים EK-XRES 100 Revo D5 PWM (incl. pump)

- בלוק למעבד EK-Supremacy EVO - Gold

- בלוק לכרטיס מסך של EK עם ציפוי ניקל + פלטה אחורית שיתאים ל-1080TI כאשר יהיה זמין (מן הסתם בלוק שאוכל לרכוש כשיהיה קיים)

- שתי רדיאטורים BLACKICE Nemesis GTS 280

- מאווררי Corsair ML140 PRO שיש לי כבר, PUSH בלבד

- צנרת PETG קשיחה שקופה 10/13 או 10/16 תלוי מה תמליצו, הייתי הולך על זכוכית אבל בגלל שזה בניה ראשונה של קירור מים בשבילי אמרתי נעשה קשיחה בשביל הפאסון (חחחחח) אבל לא נסתבך יותר מדי

- נוזל יהיה שקוף ופשוט, מים מזוקקים, עם סליל כסף או PT NUKE PHN

- ברז ניקוז אני ימקם בין הכרטיס-מסך למשאבה



לפני שלב השאלות ודאגות הכנתי דיאגרמה של תכנון הלופ. התמונה של הרקע היא לא של המארז שלי כי לא הצלחתי לקחת תמונה נורמלית. אבל אותו מארז, אז מבחינת מקום זה אותו מקום.





שאלות ודאגות לפי רמת קריטיות:



1. קראתי ששימוש של סליל כסף בלופ (הגישה המועדפת עליי) עם בלוקים של EK עם ציפוי ניקל יכול ליצור בעיה, ובאותה נשימה גם שזה רק על בלוקים ישנים שלהם עם (כביכול) תהליך ציפוי ניקל שונה משל היום, ניסיון שלכם?



2. בלוק למעבד עם ציפוי זהב, נראה טוב, יש חשש בהוספה של זהב ללופ?



3. הרדיאטורים שבחרתי הם בעלי ביצועי קירור הגבוהים ביותר לרדיאטורים בעובי 30ממ, באותה נשימה הם גם מגבילי הזרימה הכי גבוהים מכל הרדיאטורים באותה קטגוריה בהפרש לא קטן, יש לי מקום לחשש עם המשאבה שבחרתי? מכוון לשקט ומאווררים שלא יעברו 1300 סל"ד.



4. עובי צינורות PETG, מה אתם ממליצים? מתכננן מקסימום 2 כיפופים לצינור ב90 מעלות.



5. FITTINGS! מבחינת מראה אני ממש לא מתחבר ללוגו המקושקש ש-BITSPOWER דוחפים בכל חלק, BARROW קשה למצוא, וב-EK אני מאד אוהב את הניקל השחור, יש דאגות של איכות עם EK? למישהו פה היה נזילה מפיטינג של EK שהיה קשור לפיטינג?



6. רוצה לשלוט במאווררים לפי טמפרטורת נוזל וגם לדעת קצב זרימה (GPM), לא בשביל לדעת עם המשאבה מתה כי את זה הטמפרטורות יגידו לי מהר יותר, אלא בשביל להגיע לקצב זרימה אופטימלי של 1.0-1.5GPM, אולי אפילו להגדיר למשאבה טווח פעולה עם טמפרטורת נוזל כמו המאווררים, הבעיה שלי היא שחיישני טמפרטורה של נוזל INLINE קל למצוא, אבל חיישן זרימה... סיפור אחר, רובם גדולים ומגושמים, לא מתאים למארז קטן. מצאתי חיישן של KOOLANCE שהוא סולידי, ממש צינורי, אבל ממשק לא משהוא, יש המלצות?



אלו החיישנים שתכננתי ראשונית:

http://shop.aquacomputer.de/product_info.php?products_id=3197

http://shop.aquacomputer.de/product_info.php?products_id=2293

http://shop.aquacomputer.de/product_info.php?products_id=2294



וזה חיישן הזרימה של KOOLANCE:

http://www.thewatercoolingshop.co.uk/koolance-ins-fm17-coolant-flow-meter-adapter-board-no-nozzles-ins-fm17.html



בכל מקרה אשמח לשמוע מחשבות ורעיונות



[captaincaveman]

EK ו-BP זה Barrow עם לוגו וצביעה קצת יותר איכותית.

לפחות ככה זה נראה.

יש לי באיזו ה-400$ מחברי BP, ובדרך אלי 250$ בערך של מחברי Barrow. כשיגיעו אדע להגיד בוודאות גבוהה יחסית אם זה אכן המצב.

[HunterVee]

מאד מעניין, קראתי איפה שהוא שכולם מיוצרים על ידי אותו OEM. הגיוני אם זה נכון, אני בתור מנהל מפעל הייתי מתמחר חלק כזה מאד גבוה אלא אם כן הייתי מקבל הזמנת כמות של מינימום 200K יחידות. אז כנראה מפעל שעוסק "בגדול" רק במחברים מהסוג הזה.

[Works4me]

הנה , צילמתי לשם השוואה ( אני חייב לכייל את העדשה לפוקוס טוב יותר .... עזבו שטויות שלי )

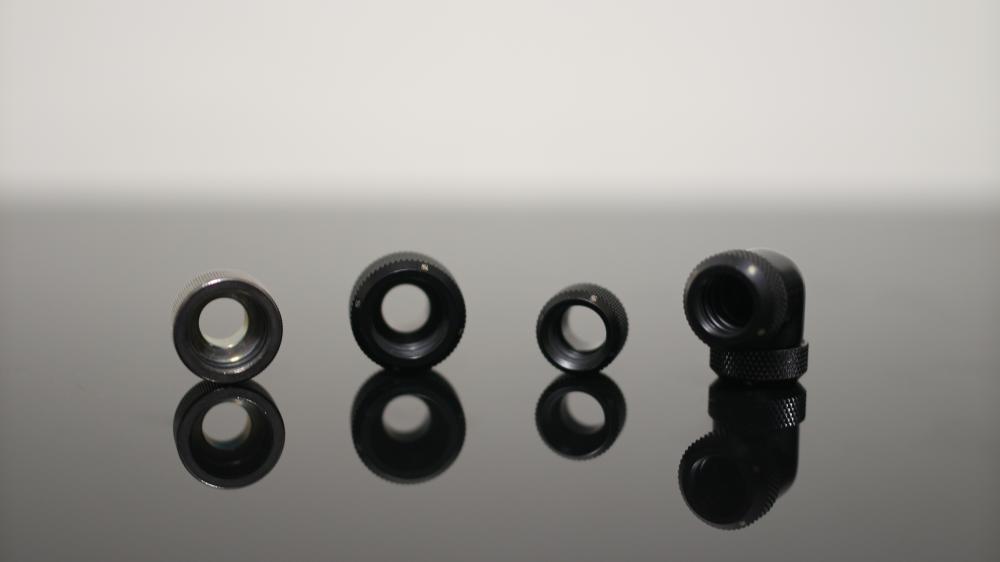

4 מחברים : EK HD 16 , BARROW HD 12 , BARROW HDC 12 90 DEGREES , BARROW HDC 16

הBARROW זהים לגמרי לBP והאיכות מצויינת , תשפטו לבד ...

ארבעת המחברים : EK משמאל ואז ה16 של BARROW , ה-12 ובסוף המחבר 90 מעלות 12 .

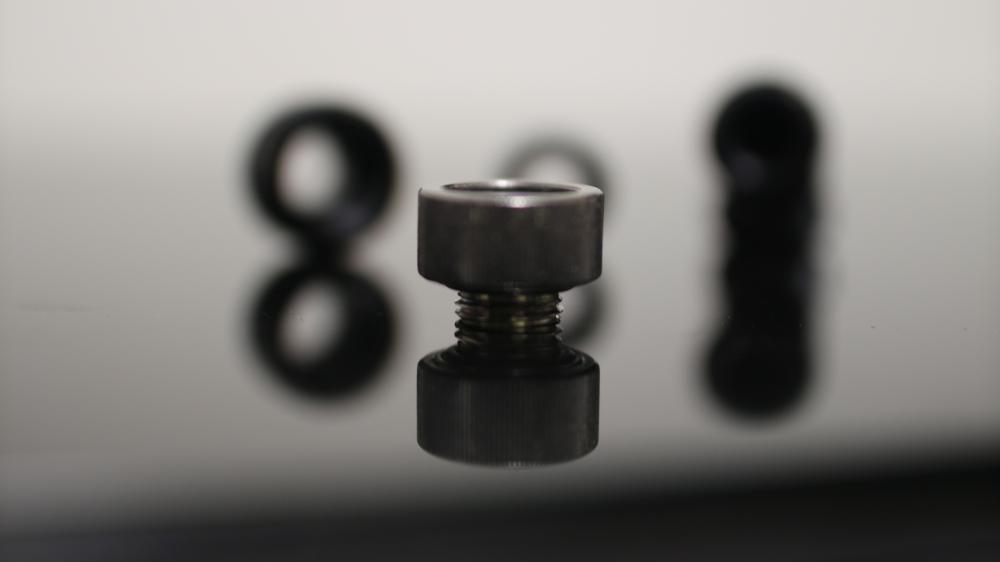

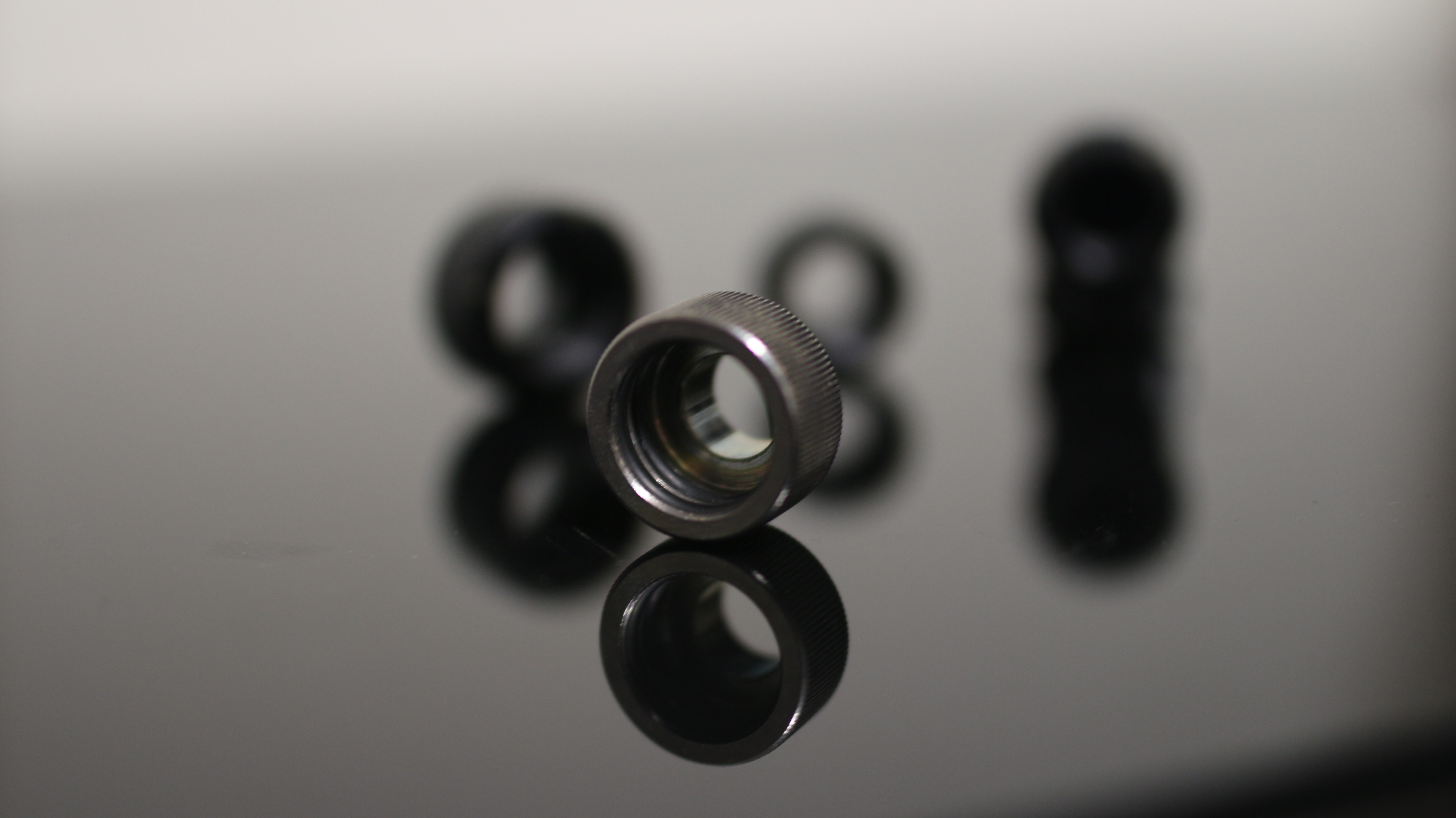

 הEK HD 16

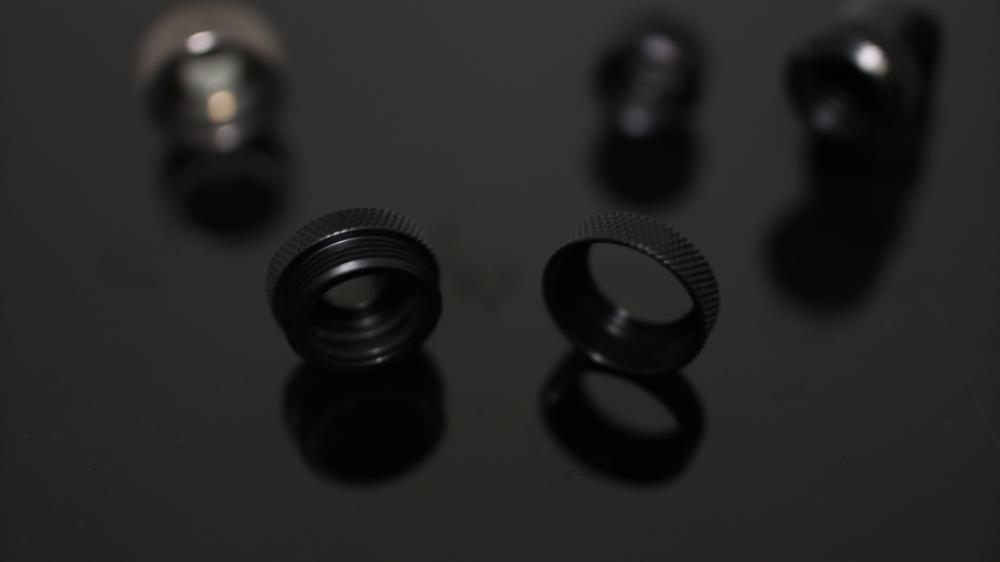

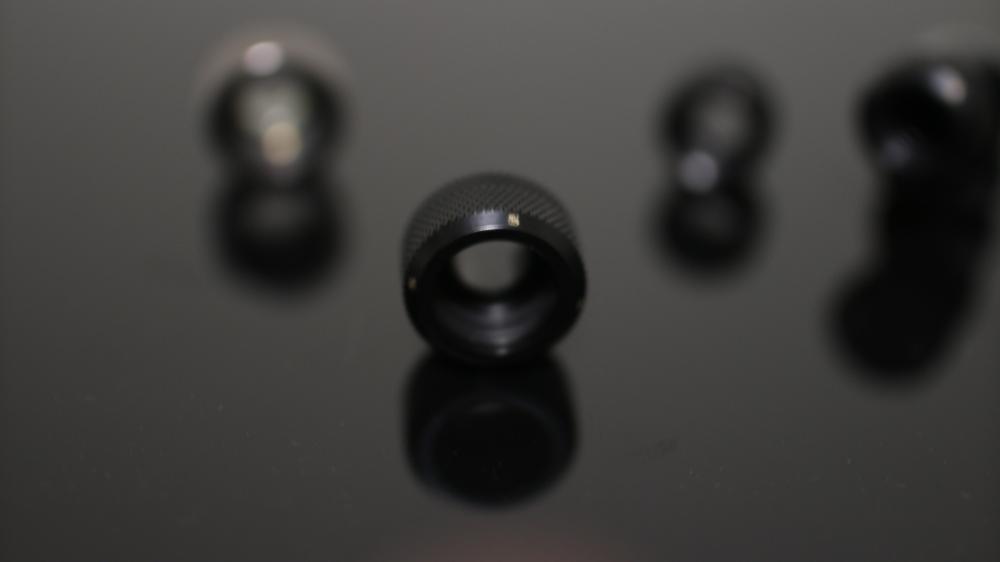

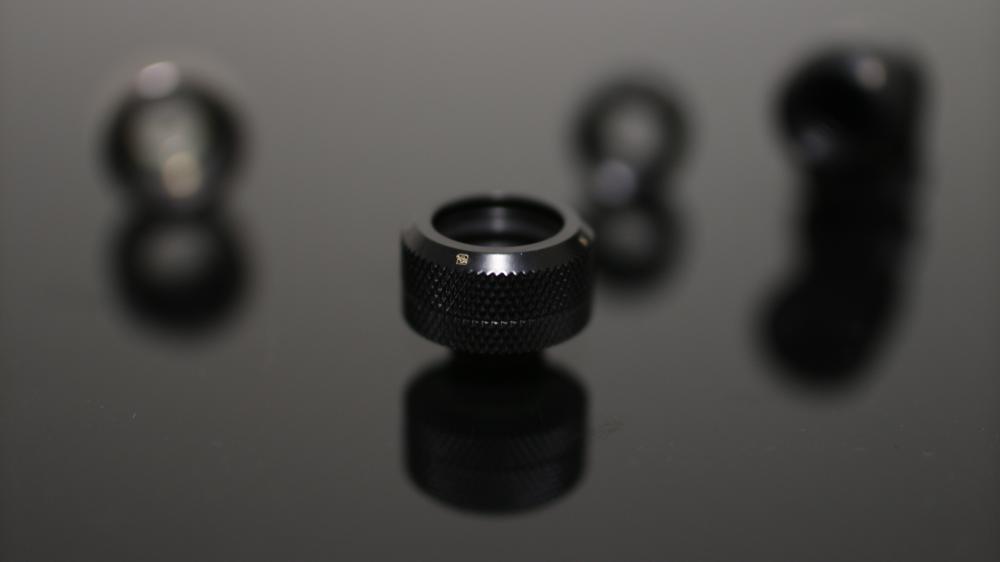

BARROW 16 COMPRESSION

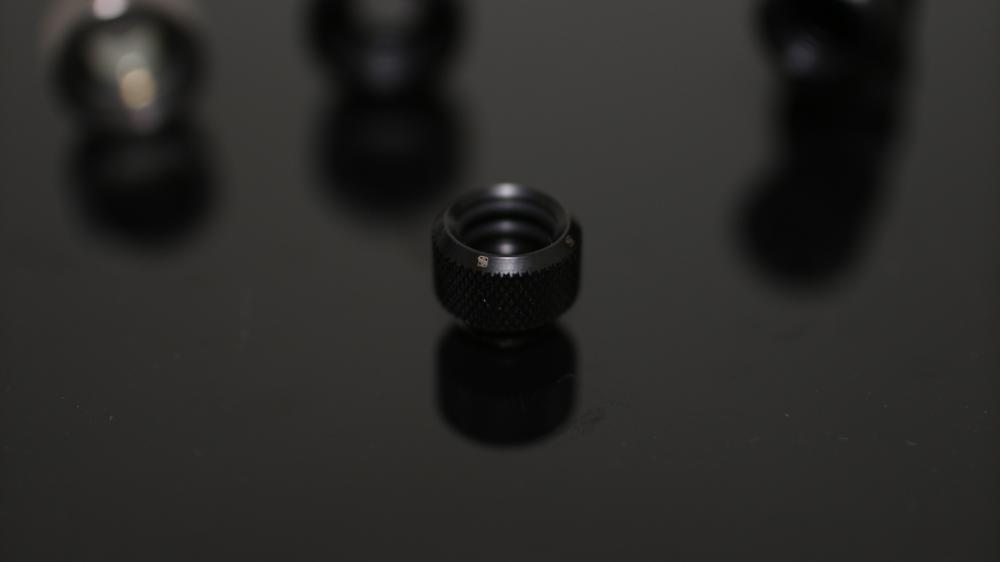

BARROW 12 NON COMPRESSION

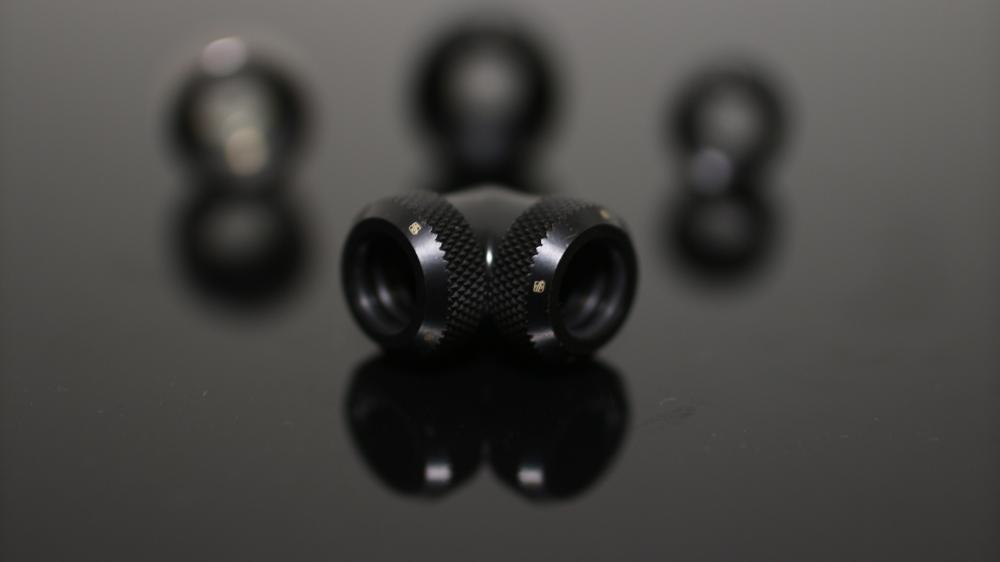

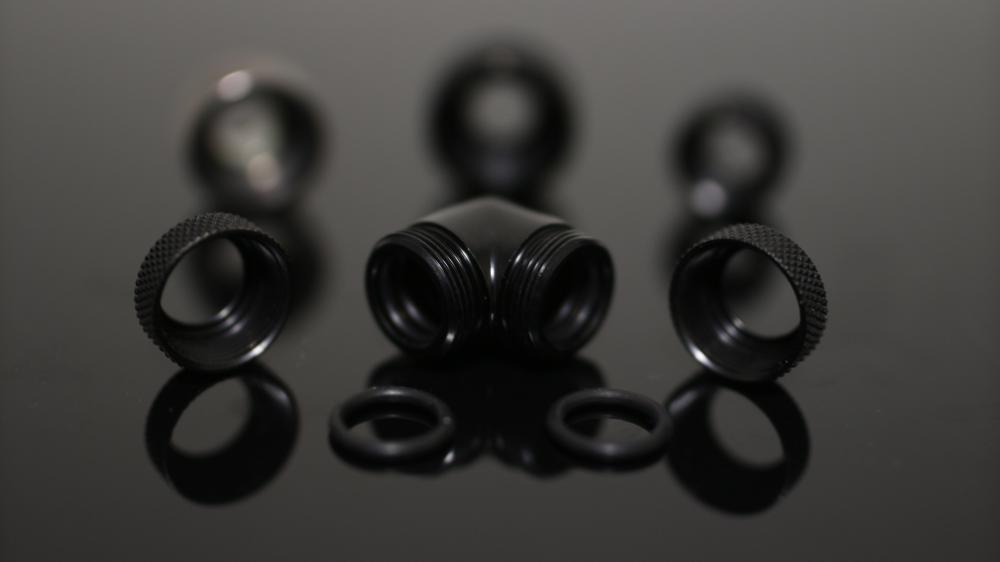

וה-BARROW 12 בזווית 90 מעלות עם מחברי COMPRESSION מובנים

[HunterVee]

השוואה טובה, טוב שיש חוות דעת וניסיון.

נתקלתי בזה לפני חצי שעה:





בגדול הוא גם משבח את ה-BARROW ומציין את ההבדלים שבגדול נמצאים בניואנסים הקטנים.



נראה לי אני אלך על BARROW, יש לכם מושג מאיפה להזמין?











[Works4me]

aliexpress , פשוט תחפש BARROW

[HunterVee]

כן רק שם מצאתי, לא התלהבתי מהמראה

ה-EK ברמה גבוה מבחינת איכות? הם נראים לי הכי מושכים וויזואלית לפי טעם אישי...



דרך אגב, מהניסיון שלכם יש לכם מידע לגבי שאר השאלות? אלו הנקודות הקריטיות איפה שנתקעתי...

[captaincaveman]

ההבדלים הם סופר מינוריים מבחינת מראה. ראית בסרטון, מדובר על כלום וצ'ופצ'יק של הבדל בגובה ועוד כמה דברים שלא רואים אם לא עושים זום במצלמה של 5000 דולר. לא משהו שתראה כשזה יושב במארז.

[shapin]

אם אתה מחפש פיטינגס יפים, אז המונסון הכי יפים לדעתי.

http://www.bit-tech.net/modding/2012/06/18/monsoon-compression-fitting-six-pack-review/1

[HunterVee]

נראים ממש יפה אבל אין הרבה אופציות גם ממש יקר ונראה כאילו מתאים רק לצנרת רכה למרות שיכול להיות שיש יותר אופציות.

[shapin]

יש להם פתרונות לכל סוגי הצנרות, יש גם את Primochill, גם חברה טובה עם פיטינגס יפים.

[HunterVee]

גם אותם בדקתי, נראים ברמה אבל דבר אחד קצת מדאיג, מסתמן שה-Compression cap שלהם עשוי מאלומיניום, לא נורא כי זה לא בא במגע עם המים אבל יש שם הברגה, ואלומיניום חומר מאד רך...

כשאתה משלב שתי חלקים בהברגה והחומרים שונים בקושי אז החומר הרך יכול "להימרח" כאשר מפעילים כוח, מה שעושים כשנועלים את ה-compression fitting.



[shapin]

אתה נועל אותם יחסית בעדינות, לא עם כלים (יש כאלו שנועלים עם כלים שמיועדים במיוחד לזה אבל עדיין זה עדין), אין סיבה שההברגה תיהרס, גם כשמדובר באלומיניום.

[HunterVee]

זה גם מה שאני חשבתי, מעניין אם שאר החברות עושות אותו תכסיס אבל לא אומרות... אני מכיר את תהליך הצביעה באנודייזינג ולפי מיטב ידיעתי אפשר לבצע את התהליך רק על אלומיניום, טיטניום, ונראה לי גם מגנזיום.

אני לא מכיר תהליך צביעה (לא ציפוי) אחר במתכות... אולי לקה אבל זה לא מחזיק.



מהאתר של EK:

ציטוט

The barb is made of nickel-plated CNC machined brass and the ring is made of anodized CNC machined aluminium



הלוגיקה עובדת שעות נוספות חחחח, אז זה מסיר קצת את הדאגה.

[shapin]

אנודייז אמיתי נעשה בטבילה (ציפוי), אבא שלי פעם היה עוסק בזה.
