תמיד עניין אותי מה הרעיון של חיבור 2 משאבות בצורה סריאלית , הרי כח השאיבה / דחיפה יהיה ככח המשאבה בקצה הלופ אז למה לחבר שניים בתצורה כזו ?

עוד מאגר ומשאבה באמצע הלופ בין רדיאטורים להגדלת הספק השאיבה אני מבין , אבל ככה ?

אולי אני מפספס משהו

בשתי המקרים אני צופה בעיות מהירות בהזרמה של המים, פשוט לופ ארוך מדי לשתי משאבות צמודות (לא נותנות שום יתרון).

Pumps can be arranged and connected in serial or parallel to provide additional head or flow rate capacity.

Pumps in Serial - Head Added

When two (or more) pumps are arranged in serial their resulting pump performance curve is obtained by adding their heads at the same flow rate as indicated in the figure below.

Centrifugal pumps in series are used to overcome larger system head loss than one pump can handle alone.

• for two identical pumps in series the head will be twice the head of a single pump at the same flow rate - as indicated with point 2.

With a constant flowrate the combined head moves from 1 to 2 - BUT in practice the combined head and flow rate moves along the system curve to point 3.

• point 3 is where the system operates with both pumps running
• point 1 is where the system operates with one pump running

Note that for two pumps with equal performance curves running in series

• the head for each pump equals half the head at point 3
• the flow for each pump equals the flow at point 3

Operation of single stage pumps in series are seldom encountered - more often multistage centrifugal pumps are used.

Pumps in Parallel - Flow Rate Added

When two or more pumps are arranged in parallel their resulting performance curve is obtained by adding the pumps flowrates at the same head as indicated in the figure below.

Centrifugal pumps in parallel are used to overcome larger volume flows than one pump can handle alone.

• for two identical pumps in parallel and the head kept constant - the flowrate doubles compared to a single pump as indicated with point 2

Note! In practice the combined head and volume flow moves along the system curve as indicated from 1 to 3.

• point 3 is where the system operates with both pumps running
• point 1 is where the system operates with one pump running

In practice, if one of the pumps in parallel or series stops, the operation point moves along the system resistance curve from point 3 to point 1 - the head and flow rate are decreased.

Note that for two pumps with equal performance curves running in parallel

• the head for each pump equals the head at point 3
• the flow for each pump equals half the flow at point 3

המיקום שלהן לא משנה בחיבור סריאלי. הן יכולות להיות צמודות, או עם רכיבים אחרים בינהם.

אצלי יש הרבה מאוד בלוקים. חיבור טורי יכול לעזור כי הוא מגדיל את ה-HEAD. מצד שני, עכשיו הן בטור ועל 100% הן באיזור ה-150lph. התוספת של בלוק לוח אם לא אמורה להשפיע בצורה קיצונית... הוא אמור להיות מאוד לא מגביל.

מעולה , החכמתי קצת

מחכה לראות מה יצא , אני משנה קצת כיוון מהמאגר במפרץ 5.25 שתכננתי ..... נעדכן ביומן הפרוייקט בהמשך .

הייתי עם מאגר במפרץ לפני כמה בניות. מאוד לא נוח לדעתי.

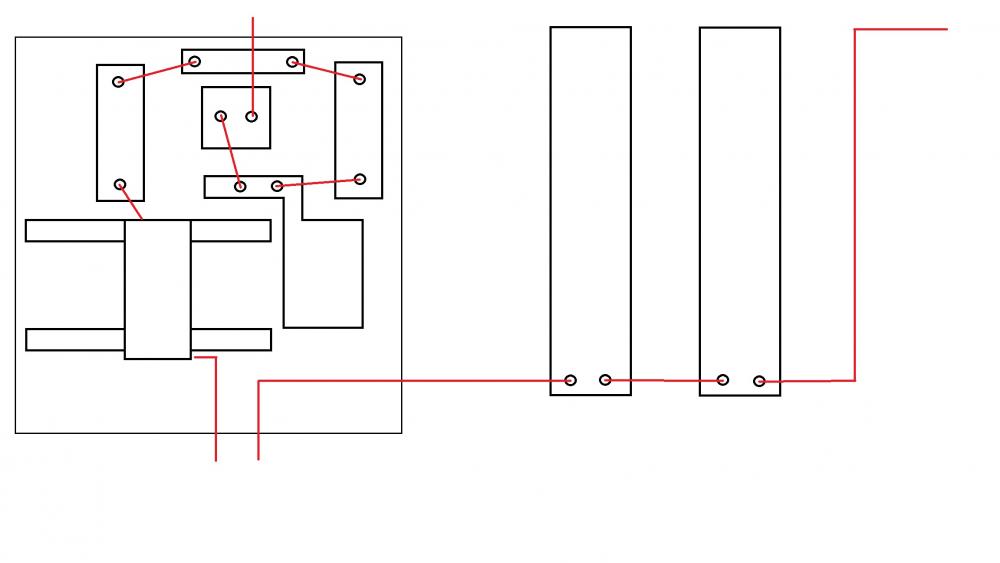

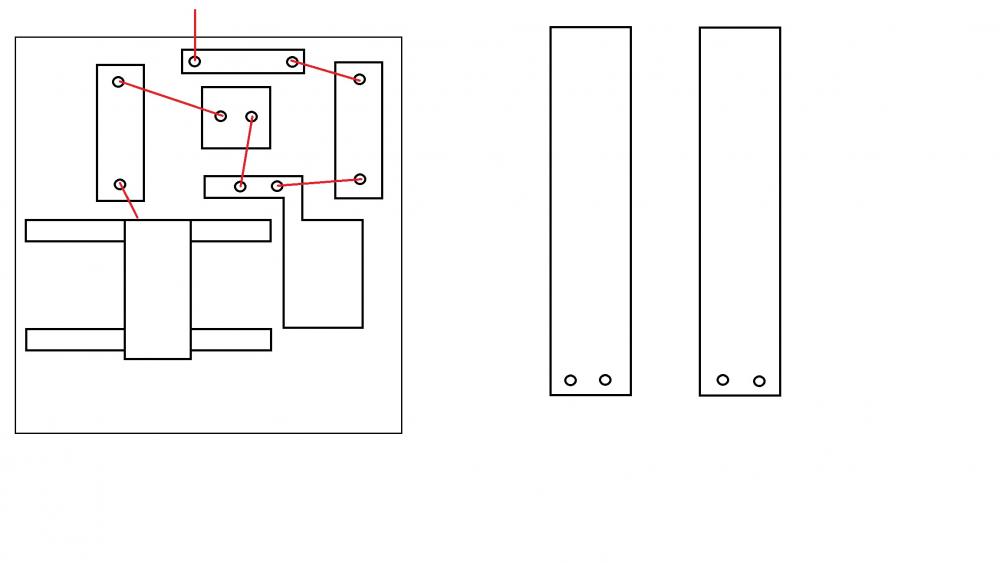

עידכנו אותי שהבלוק של המעבד אצלי הפוך בתרשים. הכניסה צריכה להיות משמאל, והיציאה מימין.

זה משנה קצת את הסדר של הרכיבים:

משתיהן נראה לי השניה עדיפה.

בנוסף, עשיתי חישוב זריז של המחברים שאצטרך:

15 מחברי 90 מעלות

http://Barrow G1/4" 90 Degree Rotary Adaptor Fitting - Black (TWT90-V2.5)

20 מחברים לצנרת קשיחה - נראה לי שאלך לכיוון ה-12mm OD. הסתיגויות בקהל?

http://www.aliexpress.com/item/Barrow-G1-4-Black-Enhance-Multi-Link-For-OD-12MM-Extension-Application-Via-Acrylic-Tube/32211255374.html?spm=2114.30010308.0.504.ojWYcC

3 מחברי pass through

http://Barrow G1/4" Threaded Female to Female Pass-Through Fitting - Black (TCDZS-V2)

אני חושב שאקנה הכל דרך aliexpress כולל הצנרת ועוד כמה דברים. ההבדלים במחיר די גדולים.

המשלוח יכול לקחת הרבה זמן...

מה ההבדל במחיר בין ALI (אני מניח של BARROW) לBP או EK?

מה ההבדל במחיר בין ALI (אני מניח של BARROW) לBP או EK?

מה שאני ראיתי נע בין פי 2 לפי 3. אני מניח שזה לא נכון עבור כל החלקים, אבל עבור מספיק מהם.

בנוסף, לפי פורומים אחרים, מדובר באותם רכיבים בדיוק. היצרן שמייצר עבור bp ו-ek כנראה מוכר תחת השם barrow.

Sent from my A0001 using Tapatalk

יש מצב לקצת תמונות?

עכשיו עדיין אין מה לראות. כשהכל יגיע אני מבטיח לצלם את החלקים ואת העבודה.

Sent from my A0001 using Tapatalk





רשימת קניות מחברים וצנרת.

Product Name & Details	Quantity	Price	Shipping Details
Store promotion: Get Seller Coupons Subtotal: US $191.12 Shipping: US $41.32 (You save: US $9.35help) Total: US $232.44
Barrow High quality PETG 500mm 8*12mm/10*14mm/12*16mm water cooling tube / pipe water cooling system use. Blade Color: 8X12mm Blade Quantity: Transparent	lots	US $9.80 / lot	China Post Registered Air Mail Free shipping Delivery Time:  25-41 days	Remove
Barrow G1/4'' White Black Silver board cross water inlet water fill in port for computer water cooling use TCDZS-V1 Blade Color: Black	pieces	US $4.00 / piece	China Post Registered Air Mail US $4.45 Delivery Time:  25-41 days	Remove
Barrow Mouth of acrylic/PETG hard tube hard pipe smoother computer water cooling system use YGJDJ-V1	piece	US $3.00 / piece	China Post Registered Air Mail US $2.42 Delivery Time:  25-41 days	Remove
Barrow 8mm / 10mm / 12mm / 14mm silicone rods water cooling system computer hard tube bending equipment Blade Color: 10mm	piece	US $3.00 / piece	China Post Registered Air Mail US $3.37 Delivery Time:  25-41 days	Remove
Barrow Black White Silver G1/4'' thread 90 degree Rotary Fitting Adapter Rotating 90 degrees water cooling Adaptors TWT90-v2.5 Blade Color: Black	pieces	US $4.40 / piece	China Post Registered Air Mail US $11.64 Delivery Time:  25-41 days	Remove
Barrow G1 / 4 extension within the dental screw Black Gold White Silver seat (extended 10mm) water cooling computer accessories Blade Color: Black	pieces	US $1.51 / piece	China Post Registered Air Mail US $2.69 Delivery Time:  25-41 days	Remove
Barrow G1 / 4 ' White Black Silver extension Female thread screw seat (extended 30MM) water cooler PC TNYZ-G30 Blade Color: Black	pieces	US $2.63 / piece	China Post Registered Air Mail US $3.11 Delivery Time:  25-41 days	Remove
Barrow White Black Silver G1 / 4 'extension within the dental screw satin seat (extended 20MM) water cooler PC fittings TNYZ-G20 Blade Color: Black	pieces	US $2.20 / piece	China Post Registered Air Mail US $4.05 Delivery Time:  25-41 days	Remove
Barrow G1 / 4 ' Black extension Female thread screw seat (extended 15MM) computer water cooling accessories TNYZ-G15 Blade Color: Black	pieces	US $1.91 / piece	China Post Registered Air Mail US $4.05 Delivery Time:  25-41 days	Remove
Barrow White Black Silver OD12mm Hard tube fitting hand compression fitting G1/4'' OD12mm hard pipe TYKN-K12 V1 Blade Color: Black	pieces	US $2.65 / piece	China Post Registered Air Mail US $14.89 Delivery Time:  25-41 days	Remove

כל הזמנה בצבע, אם מפנים אותך מהדירה אתה יכול להיזרק אצלי תקופה



עריכה: בנתיים הכל שחור על שחור על שחור, מתי אנחנו נדע מה סכמת הצבעים המתוכננת?

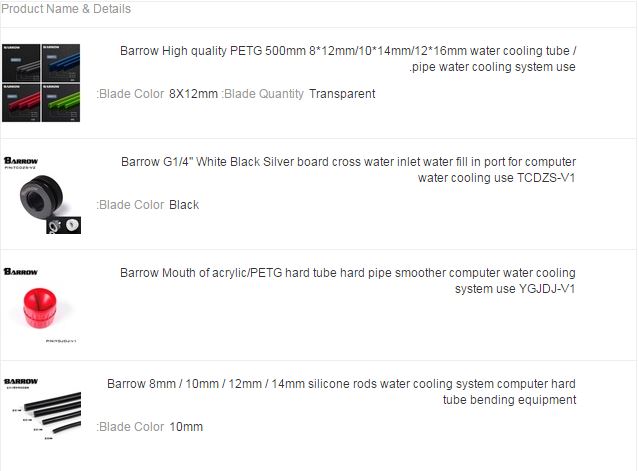

קפטן , שים לב שאם אתה מזמין צינורות בקוטר 8X12 אז תיקח GUIDE סיליקון בקוטר 8 ולא 10 כמו שהוספת לסל

תודה!

לא שמתי לב שזה 8x12... חשבתי שהמידה הסטנדרטית היא 10x12.
