שלום

יש לי מיטה שאפשר להרים את המשענת שלה על ידי משיכת ידית.

חשבתי על רעיון נחמד, הרמת והורדת המשענת על ידי שלט.

אז הזמנתי מהאיביי שלט RF ערוץ 1, ומנוע DOOR LOCK ACTUATOR

להלן תמונות:

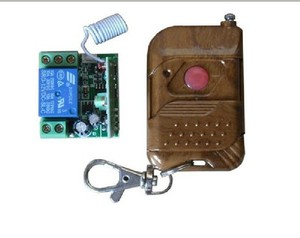

RF RECEIVER + TRANSMITTER

וזה המנעול:

המנעול עובד כך שמקצרים צבע אחד עם 12V ואת הכבל השני עם אדמה, הוא נפתח\נסגר

לדוגמא חוט כחול מחובר ל12V וירוק מחובר ל אדמה, המנוע יפתח

חוט ירוק ל 12V וחוט כחול לאדמה, המנוע יסגר.

עכשיו אני לא מצליח לעשות שכל לחיצה החוט ישתנה פעם יתן פה זרם' ופעם יתן פה זרם.

(או בקיצור להחליף בין החוטים בכל לחיצה)

אני מאוד מקווה שהצלחתם להבין אותי ואת מה שהסברתי פה...

אשמח לתשובות, תודה רבה...

אתה צריך ממסר שישלט ע"י בקר.

ניתן לעשות את זה על ידי Latching relay, אבל הוא עולה 35 ש"ח ב ebay, וגם תלוי במבנה המדוייק שלו (ואת זה תוכל לבדוק רק כשהוא יגיע אליך), יתכן שתצתרך מעגל שלישי כלשהוא

http://www.ebay.com/itm/New-high-quality-2-way-12V-latching-relay-modules-touch-bistable-switch-/171418716843?pt=LH_DefaultDomain_0&hash=item27e95a0aab

באותם 35 ש"ח אתה יכול לקנות פשוט מעגל שלט חדש כמו שיש לך אם 2 לחצנים על השלט....

http://www.ebay.com/itm/DC-12v-10A-relay-2CH-wireless-RF-Remote-Control-Switch-Transmitter-Receiver-/221517636847?pt=LH_DefaultDomain_0&hash=item33937ae4ef

ב 2 המקרים, אתה מחבר את היציאות של 2 הממסרים במעגל כ H bridge וכך כל ממסר מחבר את 1 מהחוטים של המנעול ל + או -. המנעול מכובה כש 2 החוטים מחוברים לאותו כיוון

כמה דברים אחרים שעליך לבדוק :

- למנעול הזה יש מספיק כוח להזיז את המנגנון של המיטה ?

- מה צריכת הזרם ? יש לך ספק לזרם כזה ? הממסרים יעמדו בזרם כזה ?

- האם המנעול בנוי להתמודד אם מצב שהוא מקבל מתח בצורה מתמשכת ? או שצריך מעגל שבטוח שלא "ייתקע" (אחרת יש מצב שהמנעול יישרף) ?

הממסר שצירפת זה דומה מאוד לממסר שהשתמשתי בו בפרויקט הגמר שלי בתואר

שלטתי בו באמצעות ארדואינו בזמנו..

תודה לכולם על הניסיונות לעזור

השלט עם 2 לחצנים כבר בדרך אליי, פשוט חשבתי לעשות את זה עם לחצן אחד, אבל אם אין ברירה אז לא נורא...

נראלי שאתה צודק בקשר להאם המנוע מסוגל לדחוף בכלל את הידית של המיטה, אני צריך לבדוק זאת.

תודה על העזרה חברים והמשך יום נעים.

קהילה ישנה ואהובה, שתמיד אוהבים לעזור :-)

אין בעד מה, בהצלחה

נשמע לי קצת לא נוח לחפש שלט בכל פעם שרוצים להזיז משענת. אפשר מפסק מחליף פשוט.

מפסק מחליף, נשמע מעניין ופשוט, תוכל להרחיב בבקשה איך החוטים יתחלפו ביניהם?

ד״א, יש לציין שהמנוע צריך 2 פולסים כל פעם ולא 1.

סיבכת עם 2 פולסים, לא הבנתי.

בגדול התכוונתי לזה

http://www.robotroom.com/DPDT-Bidirectional-Motor-Switch.html

נראה לי הסבר מאוד ממצה, למשהו שאיור כזה היה מספיק לו:

http://www.4qd.co.uk/faq/diags/dpco.gif

ניתן לעשות אם השלט לחצן יחיד שיש לך, אבל יש שאלה פתוחה של איך בדיוק : הכניסות של מעגל הממסרים יכולות להיות "צפות" או מחוברות למשהוא... אין לי שמץ איך הם עשו אתת זה במעגל הספציפי

אם לא מפריע למנוע להשאר מחובר למתח, אפשר לעשות את זה עם המודול הקיים בשימוש בשני מתחים, 12V+/12V- , והמנוע יחובר בין 0V לאחד מהם שיברר ע"י הממסר. זה פתרון יותר יקר לדעתי.

או על ידיי אותו מודול 2 ממסרים

היציאות של 2 הממסרים מחוברות כ H bridge, השליטה מחוברת ליציאות ה NC ו NO של הממסר בקולט של השלט (ובשביל זה צריך לבדוק אם יש קו משותף ב 2 הכניסות). כל לחיצה על השלט תשנה את המצב של 2 הממסרים, אבל 1 מהממסרים מתחלף בהתחלת הלחיצה ו 1 מתחלף בסיום

נניח שהממסרים במעגל ממסרים (זה שהבאתי אליו לינק) מגיבים לעלייה של הכניסה

מצב התחלתי של הממסרים :

כניסות : 0 1

יציאות : - -

התחלת הלחיצה על השלט :

כניסות : 1 0

יציאות : + -

סיום הלחיצה על השלט :

כניסות 0 1

יציאות : + +

התחלת הלחיצה על השלט :

כניסות : 1 0

יציאות : - +

סיום הלחיצה על השלט :

כניסות 0 1

יציאות : - -

.....

תיתכן בעיה אם איכשהוא 1 מהממסרים "מפספס" פקודה פעם אחת ואז הם הופכים להיות בסימנים שונים כשהשלט אינו לחוץ. במקרה כזה המנוע יקבל מתח בצורה מתמשכת, ויש שאלה אם הוא בנוי לזה
