2 מאוררים עם כיוונים שונים בגג המארז?

[odedyac]

שלום,

יש לי מארז CM 690 III ומאורר למעבד D14.

המאורר צריך מקום לנשום ולינוק אויר ולדעתי יהיה לו קשה מאחר וכל המפרצים העליונים שלי תפסים (DVD + בקר מאוררים + HDD VOTSWAP).

יש לי מקום בג המארז ל 2 מאווררים,

האם אני יכול להתקין אחד שיונק אויר ואחד ומוציא אויר?

יש לי 12ממ אחורי שמוציא אויר,

ויש לי בדלת המארז 23ממ שגם מוציא אויר

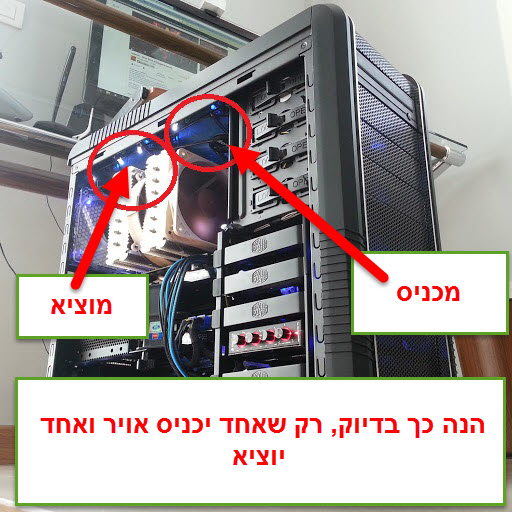

הנה מה שאני שואל:

[dfcorp]

לא מומלץ

המאווררים הקדמיים והצדדיים (דלת המארז) אמורים להכניסאוויר

המאווררים העליונים והאחורי אמורים להוציאאוויר

אם אתה רוצה לזרוק אוויר על הקירור של המעבד תתקין מאוורר על דלת המארז, אם המאוורר הגדול (200mm) מותקן לך מקדימה תשקול להעביר אותו לצד (אם הוא לא נתקע בקירור המעבד) ולהתקין מאווררי 120 או 140 (אם אפשרי) מקדימה

[Art Tatum]

אני יכול לתת הרצאה שלמה על הנושא.

ולא בגלל שאני מומחה, רק בגלל שחשבתי על זה קצת כמה פעמים וניסיתי לדמיין סימולציות של זרימות אוויר בעזרת הידע האינטואיטיבי שיש לי במציאות הפיזיקלית.

יש לי מה לומר לגבי ההשפעה של מאוורר מכניס עליון על זרימת האוויר בחלקו התחתון של המארז.

אבל במקרה הזה נראה לי שאחסוך מעצמי את המאמץ.

ואציג בפניך מחשבה אחת בלבד לחשוב עליה.

האוויר ה"קר" שאתה "רוצה" להכניס מלמעלה, מאיפה בדיוק הוא מגיע אם ממש לידו יוצא אוויר חם?

הנה תמונות המחשה. (רציתי משהו יותר מתאים, אבל לא מצאתי אז עברתי לסימבוליזם)

[ilu_xa]

את המאוורר שבדלת תהפוך שיכניס אוויר, שני העליונים שיוציאו אוויר שניהם.

[sashakrik]

אני לא רואה לנכון לכוון את העליונים אחד להכנסת אויר והשני להוצאה.

אם כבר החלטתה להפעיל את שניהם אז הייתי מכוון אותם להוצאת אויר מהמארז כי אויר חם עולה למעלה בצורה טבעית.

אם אתה אוהב שקט כמוני אז אני ממליץ לך לעשות בדיקות איזה מאוררים נחוצים/תורמים לקירור ואת המיותרים להוציא/לנתק.

תרשום טמפרטורות של המחשב (מעבד, כרטיס מסך ועוד) במנוחה ומאמץ עם קונפיגורציות מאוררים שונות וככה תוכל לגלות שאולי יש מאוררים במארז שבכלל לא תורמים/תורמים מעט לקרור וסתם עובדים ועושים רעש.

[odedyac]

אני יכול לתת הרצאה שלמה על הנושא.

ולא בגלל שאני מומחה, רק בגלל שחשבתי על זה קצת כמה פעמים וניסיתי לדמיין סימולציות של זרימות אוויר בעזרת הידע האינטואיטיבי שיש לי במציאות הפיזיקלית.

יש לי מה לומר לגבי ההשפעה של מאוורר מכניס עליון על זרימת האוויר בחלקו התחתון של המארז.

אבל במקרה הזה נראה לי שאחסוך מעצמי את המאמץ.

ואציג בפניך מחשבה אחת בלבד לחשוב עליה.

האוויר ה"קר" שאתה "רוצה" להכניס מלמעלה, מאיפה בדיוק הוא מגיע אם ממש לידו יוצא אוויר חם?

הנה תמונות המחשה. (רציתי משהו יותר מתאים, אבל לא מצאתי אז עברתי לסימבוליזם)

אני מבקש מיכם תנסו להיות איתי עד סוף דברי,

אני לא חייב להוציא מהעליון (אני ישאיר אותו ללא מאורר!)

ממש לא חייב מוציא!!

תבינו יש לי ASUS 780TI שהוא פשוט רותח!!

אני לא יכול להרשות לעצמי לתת לחום שלו לעלות למעלה במלואו! _ ולכן הצדדי מוציא! _ (ניסיתי להכניס אבל זה לא מזיז לו את ה....!) _ כשאני מוציא מהצד אז גם הזרימה מקדימה עוזרת לסירקולציה.

אז אני שוב שואל:\

הD14 אמור "לנשום" לינוק אויר, מהיכן הוא יעשה זאת?

הרי מהכרטיס יעלה אויר חם, המפרצים שלי מלאים אז גם משם זה חסום.

חשבתי שמאורר אחד שישב מאחורי הD14 (באיזור היניקה) ויכניס אויר מבחוץ, יעזור ליניקה של D14 _ (ושוב אני לא צריך את העליון שיוציא אויר.

מה אתם אומרים?

[Art Tatum]

אני מבקש מיכם תנסו להיות איתי עד סוף דברי,

אני לא חייב להוציא מהעליון (אני ישאיר אותו ללא מאורר!)

ממש לא חייב מוציא!!

אז מאיפה האוויר יצא?

די.

רד מזה.

הרעיון שלך גרוע.

הכי טוב להכניס אוויר מקדימה ולמטה, ומהצד אם יש לך מאוור צד גדול, ולהוציא מלמעלה ומאחורה.

זאת הדרך הכי יעילה להוציא חום מהמארז כמה שיותר מהר.

אתה לא יכול לברוח מהחום שהכרטיס גראפי מייצר.

אם לא תיקח אותו משם, הוא פשוט יצטבר שם, ובכל מקרה יתערבב עם האוויר שמגיע לקירור המעבד.

רק שבמקום שיגיע הרבה אוויר בטמפרטורה בינונית, יגיע מעט בטמפרטורה גבוהה.

אי אפשר לברוח מהחום.

צריך להוציא אותו החוצה.

והדרך הכי טובה לעשות זאת היא זרימה אחת כמה שיותר חזקה ואחידה(זרימה חזקה מייצרת חיכוך שקולט טוב יותר את החום), מצד אחד, לצד שני, כשבאמצע נמצא כל הציוד שמייצר חום.

החלשת הזרם.

פיצולו ויצירת מערבולות.

התעלמות מאיזורים שצריכים זרימה.

התעלמות מהעובדה שחום עולה למעלה, ולכן הכנסת אוויר מלמעלה בוודאות תמחזר!!! אוויר חם.

שכח מזה!!

אתה יודע מה?

תעשה את מה שאתה מציע, ותמדוד טמפרטורה עם תוכנת מאמץ למשך 20 דקות.

ואז חבר חזרה כמו שאנחנו מציעים לך, ותמדוד שוב 20 דקות.

תשווה את התוצאות, ואם הדרך שלך עדיפה, אני יאכל את הכובע.

לך על זה.

[Xvertigo]

אני רק אשים את זה פה...

http://m.ksp.co.il/product.php?uin=19994

[Gil28]

^מה הרעיון? חוץ מזה שהמחיר נהדר למארז מעולה...

[Xvertigo]

זה הרעיון

זרימת אויר מעולה ++ (יש לי את הרייבן 2), לא צריך לשבור את הראש על יעילות הקרור

[Gil28]

באיזה דגם של 780TI מדובר?

למה אתה מתכוון כשאתה אומר רותח (כמה מעלות במאמץ)?

[odedyac]

באיזה דגם של 780TI מדובר?

למה אתה מתכוון כשאתה אומר רותח (כמה מעלות במאמץ)?

asus 780ti dc2oc

TEMP TARGET 82 זה אומר שהכרטיס מגיע ל82C בכל פעולה רצינית ומכובדת, אבל לא זו הבעיה.

ההפרש בין הליבה לVRM הוא 15-20 מעלות , זה אומר 100-113C כשמשחקים BF4 או WATCHDOGS בימי קייץ מאופיינים

הפתרון היחידי לתופעה הזו זה אך ורק פרופיל מתוכנת למאווררי הכרטיס. (או קירור נוזלי מותאם)

עם פרופיל שכזה אני שומר על הVRM במקס של 90C

(אנא אל תציעו פתרונות כי אין ! חוץ מפירוק הכרטיס ניסינו הכל)

[YoniDahan]

^ ידידי יש לך זרימת אוויר לא טובה במארז, או שהמיקום שלו בעייתי.

אתה ממש לא אמור להגיע לטמפ' שציינת, וד"א בBF4 אתה בכלל לא אמור להגיע לטמפ' האלה.

[odedyac]

^ ידידי יש לך זרימת אוויר לא טובה במארז, או שהמיקום שלו בעייתי.

אתה ממש לא אמור להגיע לטמפ' שציינת, וד"א בBF4 אתה בכלל לא אמור להגיע לטמפ' האלה.

כן זה מה שאמרו מ ASUS! _ (בלי לכעוס.. אמרתי בלי עצות) (באמת בלי עצות, יש קהילה ענקית שניסתה את כל הכיוונים האפשריים)

אז ASUS אמרו וקניתי את CM 690III

אז קניתי גם מאורר 20ממ שיקרר את הכרטיס מהצד... לא עזר בלירה!

חשבתי לעצמי וואוו... תראה את הSCYTHE TYPHOONE 4250RPM ... פשוט חיה רעה... זה המאורר שיקרר לי את כרטיס המסך!!

אבל זה לא הזיז לו לא משנה מאיזה כיוון ניסת לקרר את הכרטיס....

ואני לא לבד ! (הפורום של ASUS וחברות אחרות מלאות בטמפ גבוהות של VRM)!

העניין הוא שכמעט אף אחת מהחברות לא התקינו חיישן על הVRM! _ (אז אתם לא יודעים!)

אבל ASUS התקינה ובהתחלה אמרה לנו שזה עטות ביצור כי החיישן לא מותקן במקום הנכון!!! _ (כשהראו להם בGURU3D את הקריאה מהאקדח, טרמומטר זה נקרא? לא משנה, הקריאה אכן הייתה 100C)

ולאחר הראיה בGURU.. טענה ASUS שבעדכון הביוס הבא העיניין יטופל.. (כבון שכל בר דעת מבין שזה לא אמיתי)

הדבר היחידי כמו שאמרתי ... זה פרופיל למאורר של הכרטיס.! _ לשמור על הליבה בטמפ של 75-80 מעלות וכך הVRM יהיו ב90-95 מעלות במאמץ מלא!

אותו דבר עם ה4790K _ אינטל כותבת TCASE של 72C........ והמעבד מגיע ל 90-100 (עם מאורר הBOX יש לציין)

כנ"ל ל 780TI _ כבר דחפו אותו לקצה היכולת שלו כשמדובר על קירור אויר.

יש לציין שה 780TI היחידים שמצליחים לשמור על טמפ הVRM נמוכה הם של Galaxy HOF (אם אני זוכר נכון) ... הם הגיעו למקס של 85C וזה קרה רק בגלל שכל מערך הVRM נמצא רחוק ממרכז הכרטיס.

יש גם את GIGABYTE עם הWINFORCE... אבל כמעט כל מי שיש לו את הכרטיס מספר על התנהגות פושעת של הכרטיס !

SO THERE YOU HAVE IT

iv had enough for now.

לי שה נראה של כל החומרה האחרונה לשוק הבינוני גבוה פשוט לא מתאימה לקירורי אויר!

דרך אגב הנה המארז שלי:

[Art Tatum]

כוון את מאוורר הצד להכניס אוויר.

תעביר את המאוורר הקידמי למטה(אם אפשר) שידחוף אוויר למעלה והחוצה מהתא הקטן.

וכל השאר שיוציאו.

ואת ההרדיסק תוריד למטה קיבינימט.

הוא סותם את המעבר.

את הכבלים תסדר כך שלא יפריעו לאוויר לזרום.

לך תראה תמונות של איך אחרים סידרו את הכבלים במארז.
