שלום לכם, אין לי מושג איפה לשאול את זה אז בגלל שראיתי שהפורום נקרא אלקטרוניקה אז אולי זה כן מתאים לפה .

יש לי בעיה .. אני מנסה לפתור תרגיל ואני לא ממש מצליח . משום מה אני מתבלבל נורא ספציפית בתרגילים מהסוג הזה..

(אני מתכונן למתכונת ולבגרות באלקטרוניקה ומחשבים ג' שעוד כמה ימים תתקיים לי)

אם אפשר בבקשה עזרה זה יעזור לי ממש!

http://elecomp.cet.ac.il/CETHandler.ashx?n=CetEntities.FileViewer&i=7b6c26a9-ffd0-426d-b508-19d6c9d151f1&id=20011

תרגיל 2 - RC רשת HP..

הקטע היחיד שאני ל מבין זה כששואלים אותי על VOUT ברגע מסוים (כמו סעיפים ב' וג'..)

תודה רבה.

אם אתה יודע לחשב מתח בזמן מסויים, אז פשוט חשב את המתח בVOUT בזמן של 1,2,3 וכו', ואז תחבר הכל בקו...

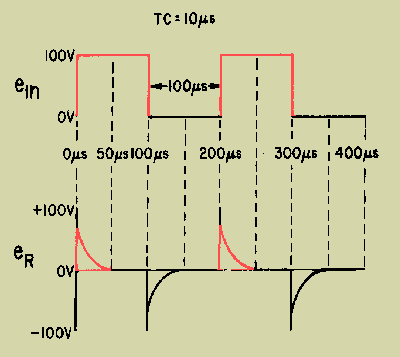

מה שחשוב לזכור שזה מעגל גוזר, ובעליית הפולס תקבל מתח מוצא זהה למתח הכניסה שילך וירד לפי RC, ובירידת פולס, תקבל היפוך של מתח המוצא בסגנון הזה http://www.tpub.com/neets/book9/0322.GIF

(לא בדקתי אם הוא מצליח להתאפס בזמן הפולס, כמו בלינק, אבל בטח הבנת את הרעיון)

אני כן מצליח לחשב מתח בזמן מסוים על קבל. על נגד אני קצת מסתבך כי אני מחשב ככה - את המתח שמתקבל בקבל ואז עושה את VIN-VC (מתח מקור פחות מתח קבל - לפני קפיצת המתח ואחריה) , ואם נגיד אני רוצה לחשב את המתח על הנגד בזמן מסוים, נניח 2msec כמו בתרגיל שציינתי בראש הנושא, אני לא יודע איזה מתח להחסיר ממתח המקור..

הבנת מה שניסיתי להסביר פה?

אני בכל מקרה אמשיך לחפש עוד דרך כי לדעתי שלי מסורבלת.. ככה לימדו אותי פשוט..

נערך 2014 במאי 2011 שנים על-ידי FME

מי ש"קובע" איך יתנהג המעגל זה הקבל (כמובן בשיתוף הנגד. אך נתעלם מזה לרגע).

אתה הרי יודע מה המתח בכניסה בכל רגע נתון (נתון), וגם את המתח שעל הקבל (שחישבת) בכל רגע נתון. אז רק תחסר ותדע כמה יש על הנגד.

תכתוב כאן את החישוב שלך, ונכוון אותך משם..

טוב הצלחתי להבין את העניין והצלחתי לעשות את החישובים והם תואמים לתשובות שיש באינטרנט.

הנה תמונה אולי עדיין משהו לא טוב בחישוב (אם יש תגידו בבקשה ).. :

והסרטוט כמובן :

תודה על העזרה !
