שלום

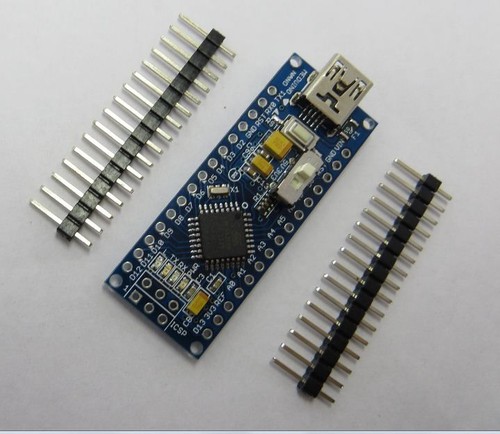

קניתי את ה-Arduino Nano הבא:

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=160891472357

אחרי שאני מכניס אותו למטריצה,

האם יש משהו שיכול לעזור להוציא אותו בקלות?

כי עם כל כך הרבה רגליים, זה נראה שאחרי כמה פעמים שינסו לשלוף אותו החוצה, הוא עלול להתבלות..

האם יש משהו שיכול להתאים?

תודה

card

מה שאני עושה עם הנאנו ועם ג'וקים בכלל, זה לקחת מברג עם ראש שטוח גדול, להכניס אותו בעדינות ברווח הקטן שבין הנאנו למטריצה, להרים טיפה את הנאנו (מילימטר או שניים), ואז לעשות את אותו הדבר בצד השני, ושוב ושוב עד שהרגליים לגמרי בחוץ. זה לוקח זמן אבל מונע כיפוף של הרגליים ושבירה שלהן.

אני גם משתמש באותה שיטה.

יש כלים מיוחדים בשביל להסיר ג'וקים פשוטים (DIP), לא ניראה לי שזה יתאים להוצאת הלוח שלך.

שלום igendel ו-mike

עידו,

מפתיע שמה שאתה דואג לו זה הרגליים דווקא, ולא המעגל.

אני יותר מודאג משחיקה של המעגל..

תכלס אם הלוח יכופף יותר מידי, זה יכול לסדוק אותו, ואז הלך המיקרו-בקר.

(ואם במקרה אין לך עוד אחד ספייר, אז חודש המתנה עד שיגיע הבא)

השיטה השלך עם המברג אכן לא רגע - עבור הרגליים..

אבל מה לגבי ה-PCB עצמו?

צריך משהו שימנע ממנו להיות מכופף עקב הסיפור..

(ולדחוף מברג מלמטה לא מעיף כמה רכיבים שמולחמים עליו? )

אולי לפני שמכניסים אותי לשים מתחת חתיכת שקית חזרק שתעזור לך להרים אותו?

זה יראה קצת מצחיק (:

האמת שהרעיון היחיד שחשבתי עליו עד עכשיו,

הוא לדאוג להכניס למטריצה לפני זה משהו ש"ירכך" את המגעים שם - בדיוק את אותם מגעים שאליהם נכנסים הרגליים של ה-Nano.

כך,

זה אמור לעשות את ההוצאה שלו אח"כ, לקצת יותר קלה.

אבל חשבתי אולי יש רעיון יותר טוב...

"לרכך" מגעים זה אומר להרחיב אותם וזה לא רעיון טוב כי זה יכול לגרום לנתקים בין הרגליים למטריצה.

הנה עוד רעיון:

תשתמש בשתי מטריצות. נראה לי שהרכיב מספיק רחב כדי ששורה אחת תהיה במטריצה אחת והשורה השניה במטריצה אחרת.

זה יתן לך יותר חופש לשחק עם ההוצעה. יש מטריצות בלי פסי מתח בצדדים, או כאלה שמתפרקים, כך שאפשר יהיה להצמיד אותם קרוב יותר אחד לשניה.

הממ

נשמע מעניין..

איפה אפשר למצוא מטריצה שאין לה את הפסי מתח?

יש מטריצות מיני קטנות עם 17 שורות, שלהם אין פסי מתח, אבל לדעתי הפסים מתפרקים ברוב המטריצות הרגילות.

אני אישית אף פעם לא פירקתי, אבל הפסים נראים כפלסטיק נפרד.

אה..

ה-17 שורות ממש פיציות..

אבל טוב אבדוק אופציה של פירוק..

תודה..

מה פיצית? יש לך 15 רגליים בכל צד של הכרטיס, מתאים בול.

שים אותם ליד המתריצה הגדולה שעליה תרכיב את שאר המעגל...

הממ

מטריצה גדולה + מטריצה קטנה?

יראה קצת מוזר אבל ננסה..

שלום igendel ו-mike

עידו,

מפתיע שמה שאתה דואג לו זה הרגליים דווקא, ולא המעגל.

אני יותר מודאג משחיקה של המעגל..

תכלס אם הלוח יכופף יותר מידי, זה יכול לסדוק אותו, ואז הלך המיקרו-בקר.

(ואם במקרה אין לך עוד אחד ספייר, אז חודש המתנה עד שיגיע הבא)

השיטה השלך עם המברג אכן לא רגע - עבור הרגליים..

אבל מה לגבי ה-PCB עצמו?

צריך משהו שימנע ממנו להיות מכופף עקב הסיפור..

(ולדחוף מברג מלמטה לא מעיף כמה רכיבים שמולחמים עליו? )

בנאנו שלי, לפחות, יש מקום בכל פינה לדחוף קצה מברג בלי שזה יפגע בשום דבר, וכל עוד דואגים להרים מכל הצדדים בצורה מאוזנת ובצעדים מספיק קטנים, הפלסטיק אמור להחזיק. כמובן, מברג רחב, לא פיצי של שענים.

אפשר גם לתקוע את הנאנו על שתי שורות של Headers או על Socket של ג'וקים (אם יש ברוחב כזה), ואת *זה* לתקוע במטריצה.

אפשר גם לתקוע את הנאנו על שתי שורות של Headers או על Socket של ג'וקים (אם יש ברוחב כזה), ואת *זה* לתקוע במטריצה.

שורות של Headers בהחלט שווה בדיקה.

לגבי Socket של ג'וקים, יש ג'וק שהוא בגודל של ה-Nano?

הנאנו דיי גדול.. אני לא חושב שיש ג'וק כזה..

למשל:

http://www.electrodragon.com/?product=ic-holder-3

האם ה-socket הכי גדול שם, זה של 20 רגליים בכל צד, יתאים?

אין בעיה לשים פחות רגליים - 15 בכל צד,

אבל מבחינת הרוחב של ה-Nano, הוא לא יותר רחב מאשר הרוחב של ה-Socket הזה?

דרך אגב,

למישהו יש רעיון על מה אפשר להדביק כמה מטריצות ביחד?

אני צריך משהו שטוח, בערך בגודל של דף של מחברת, ובעובי של נגיד 2-3 מילימטר,

חומר שיהיה קל, וגם קשיח,

וכמובן שלא יעלה יותר ממה שהמטריצות עלו..

או במילים פשוטות, משהו בסגנון של דיקט, מפלסטיק.

איפה אפשר להשיג משהו כזה?
