מעקב

מעקב.

אני גם בקרוב עושה שיפוצון קליל לחדר אז נראה אם יהיה משהו מעניין (:

סחטיין ניר! מרשים מאוד!

אתה הופך את חדר לחלל מדיה מרשים ביותר שמשלב בתוכו גם דיסקוטק! ;D

אשמח אם תוכל לפרט קצת על הליך החציבה שבטח ויעניין עוד כמה אנשים.

תהיתי גם לגביי עניין השימוש בקונסטרוקציות גבס. איך זה מתנהל, האם יש קווים מנחים או כללים שעל פיהם לפעול? מהיכן משיגים את הלוחות? האם בניית הקונסטרוקציית תאורה דורשת משהו מיוחד בשל כך שהיא תלויה מהתקרה ופשוט נתמכת רק ע"י הפרופילים ומעט שפכטל? איך חיברת את הלוחות לפרופילים?

מצטער על השאלות הרבות בתחום הגבס, סקרן מאוד בנוגע לאופן השימוש בו כי אולי בעתיד גם אשתמש בו בשביל מס' דברים בבית...

אגב, אתה עובד לפי תוכנית משורטטת או משהו? סקאצ'אפ? לא ציינת את מידות החדר בפוסט הראשון אאל"ט.

איך את מתכנן לסגור את הצמר סלעים בתוך הגוף תאורה? אתה מודע לכך שהחומר מסרטן כשהוא יושב הרבה במקום ומתייבש והופך לסוג של אבק (רק שתדע...).

המלצה אישית: תוסיף עלויות של חומריי גלם וחלקים כדי שמשפצים עתידיים יוכלו לדעת כמה ביצוע X יעלה להם וכד'. יהיה מאוד מועיל למשפצים הפוטנציאלים... :

מעקב++ מעניין מאוד!

נ.ב-

המצלמה שרכשת לא רעה בכלל. אתה יכול להפיק ממנה צילומים יותר טובים (תמריץ לנסות להשתפר לעתיד). נסה להגיש את החדר מזווית מעניינת שתתן לנו הקוראים מבט כולל על החדר (קומפוזיציה).

על מנת לתפוס תמונת מאקרו טובה במצלמות של פנסוניק ובכלל(מחזיק גם אחת שלהם, אבל בת 4 בערך), שנה את הMODE של המצלמה למאקרו (פופלארי באייקון של פרח), תן חצי לחיצה לפיקוס ואז לחץ עד הסוף. תשתדל שהחלק המצולם יקבל תאורה ראויה (פלאש יתן הבזקים נוראיים וברק מכוער על פניי החלק המצולם.) וכך תוציא תמונות טובות.

מעקב

אשמח אם תפרט קצת על הרכיבים

ראיתי שם שנאי מתח?

@יוגב

תודה, אני אנסה לפרט על הכל.

דיסקוטק לא ניראה לי , אבל מה שחשבתי לעשות עם הבקר לדים הזה הוא סוג של "Ambient Light" - כל פעם שיהיה פיצוץ בסרט או משהו כזה, ידלק אור קטן לשניה, מה שיתרום לחוויה הסופית בשביל זה צריך לעשות מודיפקציה קטנה ל LPF. אני אחפש לזה פתרון.

לגבי הגבס - השלב הראשון זה לבנות את הקונסטרקציה. פה משתמשים במסילות ובניצבים, הם באים בכל מיני גדלים וצורות. אני השתמשתי בניצבים/מסילות רגילים בגודל של 50 מ"מ - הסטנדרט בשביל נישות / חיפויים.

ככה ניראת מסילה:

וככה ניראה ניצב:

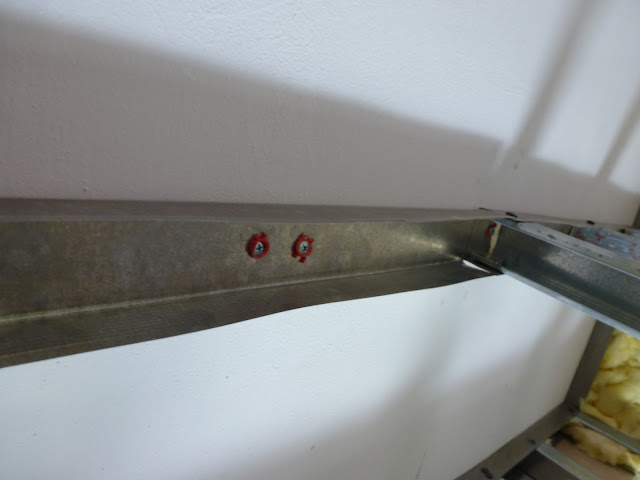

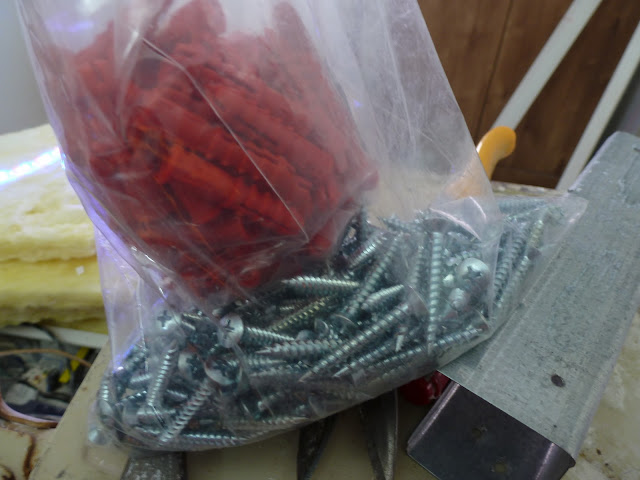

את המסילה קודחים לתוך הקיר / תקרה ע"י ברגים ודיבלים של 7 מ"מ (בהתקנות רגילות של חיפויים / נישות) כל 60 ס"מ (או 30 בחדרים לחים כמו אמבטיה), ככה:

אח"כ מכניסים את הניצבים לתוך המסילות כשהם עומדים (זה למה הם ניצבים ) ומחברים אותם יחד עם פרגי פח-פח ומברגה עם קצת כח:

משתשמים בכל מיני תצורות של ניצבים ומסילות כדי לקבל את השלד הבסיסי של המבנה שרוצים. מי שעקב אחרי הפוסט המקורי יבין שפה "נפלתי" - לא הצלחתי למצוא את השיטה הנכונה לגרום לכל 4 הפאות "לצוף". בסופו של דבר מה שעשיתי זה לקחת מסילות קצת יותר ארוכות לאורך כל הקונסטרקציה:

+++++|--------------------------------|+++++

| |

| |

| |

+++++|--------------------------------|+++++

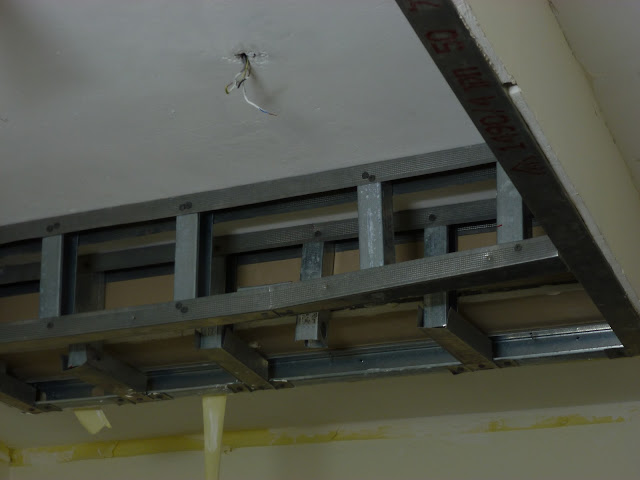

ובניתי 2 קורות גדולות (שהם החלקים הצפים, בערך 5 ס"מ עובי, מטר עשרים אורך ו 20 ס"מ רוחב) והשכבתי אותם על ה "++". אח"כ השתמשתי בניצבים הקיימים כדי ליצור תמיכה נוספת. אפשר לראות את זה פה:

לא היה ניתן לעשות דבר דומה ב 2 הפאות האחרות מכיוון שהן הרבה יותר רחבות ואין לי ניצבים "חשופים"

להיעזר בהם - הכל היה נורא לא יציב, ולא רציתי לקחת סיכון ולמות תוך כדי שינה כשקורה נופלת עלי, אז וויתרתי

בסופו של דבר, אחרי שבונים את הקונסטרקציה, משתמשים בלוחות גבס ומחברים אותם ע"י ברגי "פח-גבס", גם כן ע"י מברגה. אני אעלה עוד תמונות כשאסגור את התקרה. הלוחות גבס מגיעים בצורה "רגילה" או עבה יותר. אני הלכתי על גבס רגיל גם כן כדי לא ליצור עומס רב מידי על הקונסטרקציה וגם כי אני אבודד הכל מבפנים בכל מקרה. יש גם לוחות גבס לבנים (רגילים, מה שאני קניתי) או ירוקים (עמידים מים ולחות) או ורודים (חסיני אש).

אח"כ שמים הרבה שפכטל וסרטי שריון / פינות משתנות (אלה בעיקרון חתיכות נייר שנמתכות ע"י ברזק דקיק וגורמות לקח שלוחות גבס נפרדים ופינות ישארו שלמות בתור מקשה אחת):

לסיום לשייף ולצבוע

אני לא עובד ע"י סקאצ'-אפ בכלל. לא מסתדר עם זה : החלטתי ללכת פרי-סטייל

לא חשבתי שמידות החדר כ"כ רלוונטיות (אני כבר לא בשלבי תכנון), אבל בעיקרון החדר הוא כמעט 10מ"ר, בערך 2.75 מטר (קיר טלוויזיה למיטה, זה יהיה מרחק הצפיה) על 3.5 מטר (בין החלון לכניסה).

לגבי הצמר סלעים, אתה צודק, זה גם כן מה שאמרו לי - לכן לקחתי צמר זכוכית (טעיתי בפוסט, אני אתקן).

בקשר לעלויות, הכל עלה לי בערך 700 ש"ח, כולל 5 לוחות גבס (המון) 7 מסילות ו 8 ניצבים (כל אחד יותר מ2 מטר), גליל גדול של צמר סלעים, 30 מטר פינה משתנה וכל הברגים/דיבלים שצריך.

במחשבה שניה הייתי לוקח הרבה פחות לוחות גבס - קניתי יותר מידי, וגם היה אפשר לקנות ממקום קצת יותר זול (זה היה המקום היחידי שמצאתי). אני מניח שאפשר לצאת מפה עם נזק של משהו כמו 500 ש"ח, כולל הכל.

את החומרים קונים בחנויות שמתמחות בגבס, אני קניתי ב "א.ב. מקור הגבס" במערב ראשון לציון.

לגבי המצלמה, כן, עוד התעסקתי איתה מאז

מצאתי את כל אופציות השליטה על ה ISO, מהירות צמצמם מאקרו וכו' וכו'. התמונות הכי טובות שהוצאתי בנתיים הם של האוזניות פה:

http://hwzone.co.il/community/index.php?topic=404930.new#new

אולי אתה תוכל לעזור לי, יש דבר אחד שמשגע אותי במצלמה - זה שאחרי שאני מצלם תמונה יש את ה "Auto Review", אם אני לוחץ על הכפתור Delete לא קורה כלום :-X זה אומר שאני לא יכול למחוק תמונה בדיוק אחרי שהיא צולמה (נניח ולא יצאה טוב), אני צריך להעביר את המצלמה למצב Play ורק אז למחוק. מעצבן, במיוחד שיש 30 תמונות כאלה. :-\

מעקב

אשמח אם תפרט קצת על הרכיבים

ראיתי שם שנאי מתח?

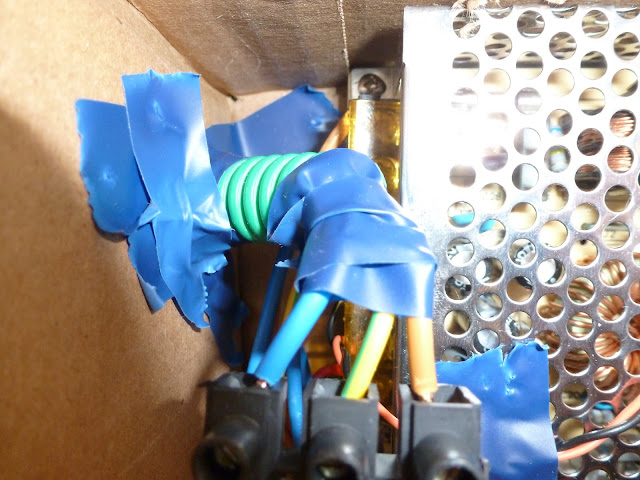

בהחלט יש שמה ספק כח 12V ו 10A מיוצב, הוא ישמש להפעלת הלדים + עוד מכשיר שאספר עליו בהמשך

- ניר

אחלה הסבר

דרך אגב הדיבלים הם דיבל 7 לא בגלל האורך שלהם שאולי הוא 7CN (יש כל מיני אורכים) אלה בגלל העובי שלו 7MM..

שקד

כן כמובן, הכוונה לדיבל (ובורג תואם כמובן) בקוטר של 7 מ"מ.

טוב, אז המון זמן שלא עדכנתי פה (בעיקר כי לא היה מחשב זמין).. הגיע הזמן לתקן את זה

קודם כל, העברתי את כל התמונות ל Google Picasa - השירות של flickr הגביל אותי ל 300MB ולכן לא יכלתי להעלות עוד תמונות.

העדכון הזה הולך להיות מאסיבי! זה פוסט של חודש עבודה (לא רציפה).

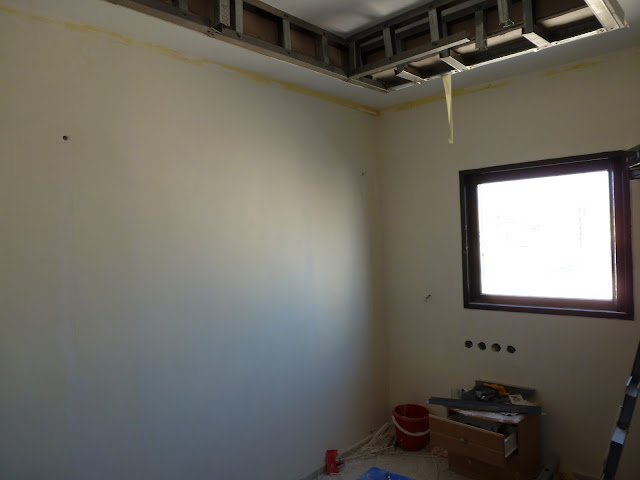

ליוגב שביקש, הינה תמונה כוללת של החדר (פחות או יותר):

אוקיי, אז המשכתי עם התעלה של הטלוויזיה.

שמתי שכבה שניה של גבס:

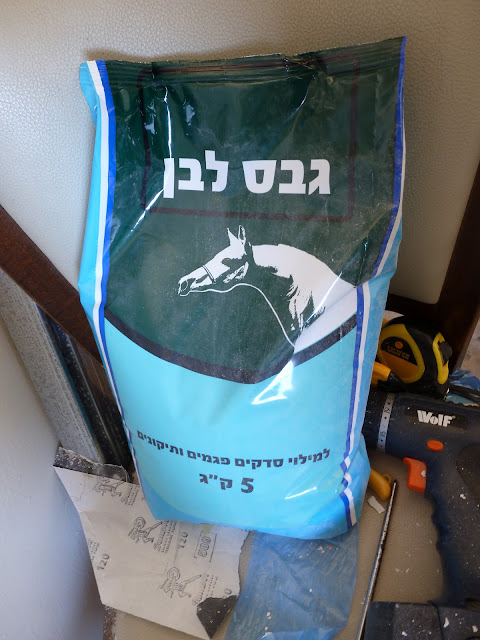

סה"כ השתמשתי בשקית וחצי של גבס (12.5 קילו):

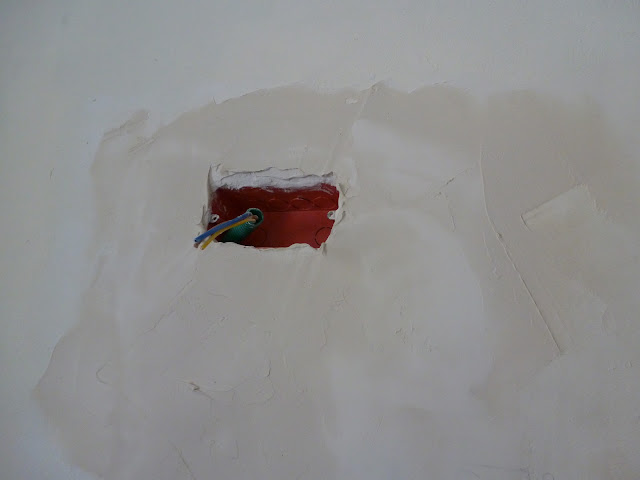

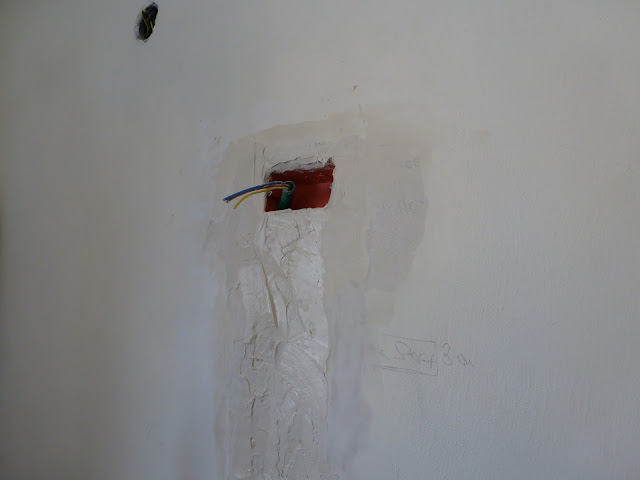

לאחר שהגבס התייבש, התחלתי בשכבה ראשונה של שפכטל:

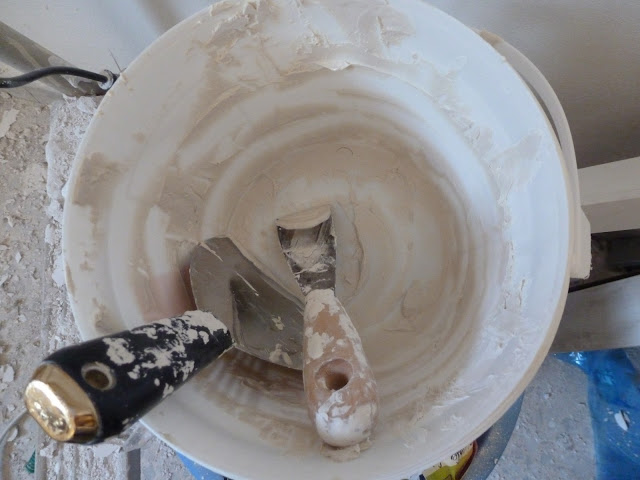

כבר גמרתי 3 דליים של גולדבונד (שפכטל אמריקאי) ;D

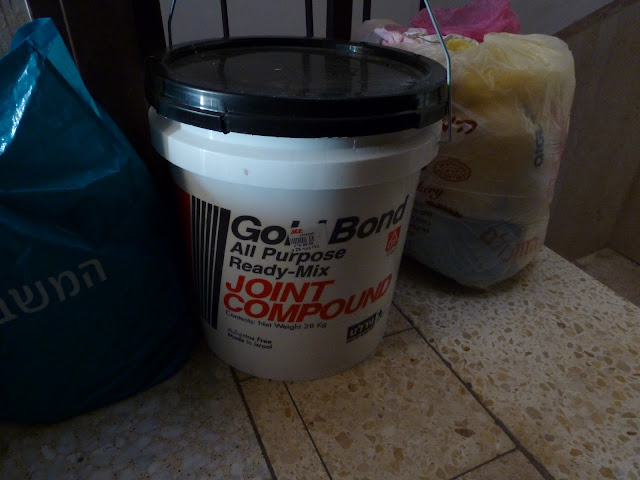

אבל אין צורך לדאוג, כי יש לי דלי מאסיבי של 28 ק"ג (!!!):

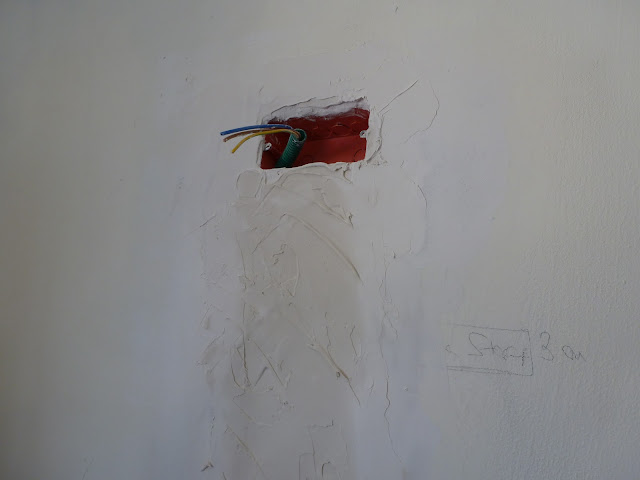

אחרי שהשפכטל התייבש, המשכתי בעוד שכבה:

ועוד אחת :

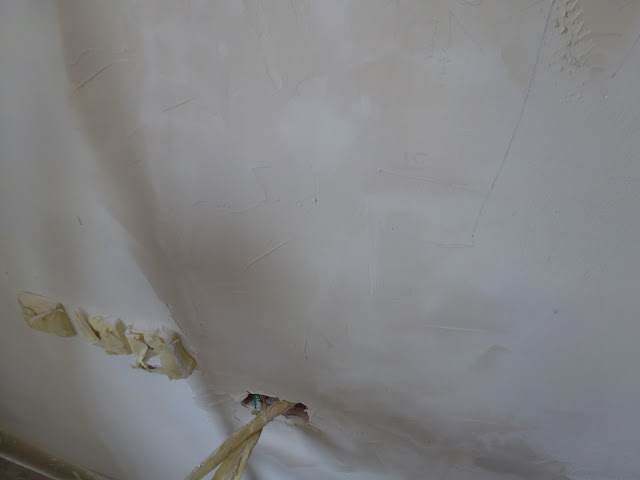

השפכטל התייבש (את השיוף אני משאיר לסוף, בהכנה של הקיר):

עכשיו התחלתי לעבוד על התקרה. השלמתי את הקורה התומכת הראשונה:

(היא נראית קצת עקומה, אבל לא נורא)

התחלתי לחתוך את הלוחות גבס שיסגרו את התקרה.

ההחלטה היא להשתמש ב 2 לוחות שכל אחד מהם הוא באורך של חצי מהתקרה.

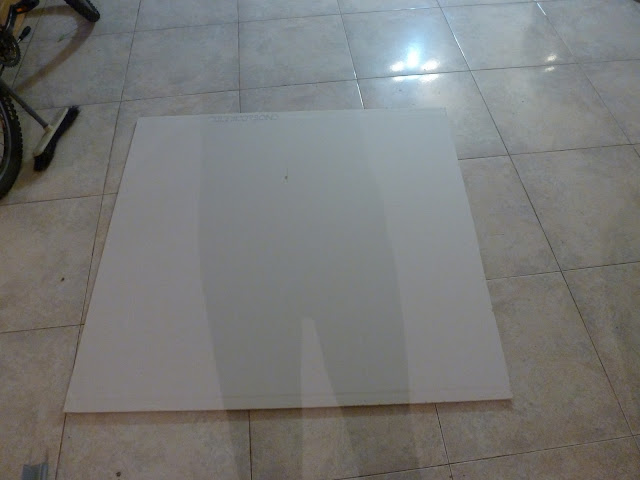

לקחתי לוח גבס:

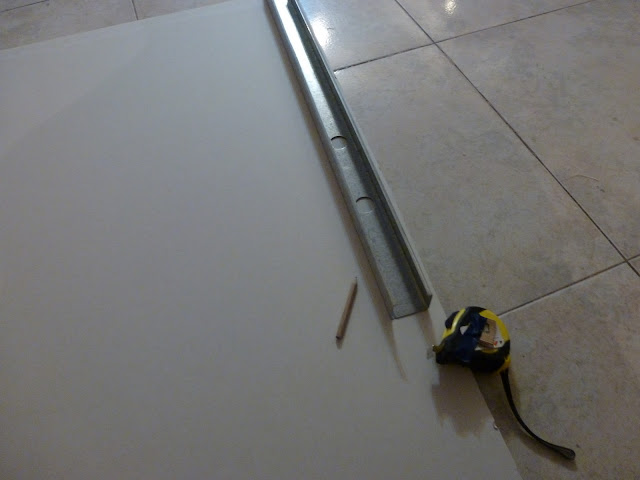

והתחלתי לסמן (ולחתוך):

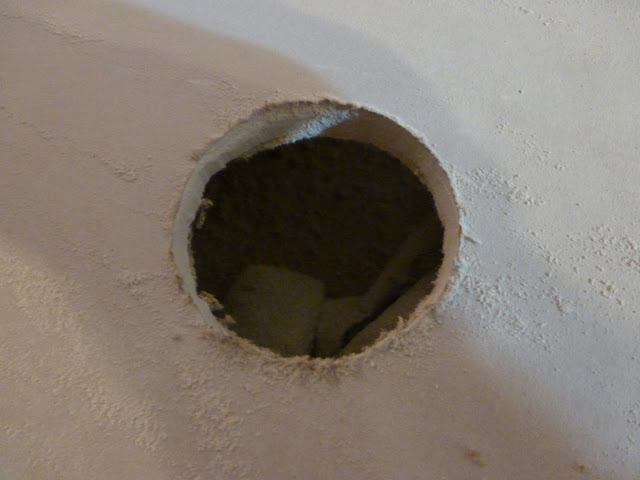

פה כבר חתכתי את החור של הספוט השקוע הראשון שיהיה בתקרה:

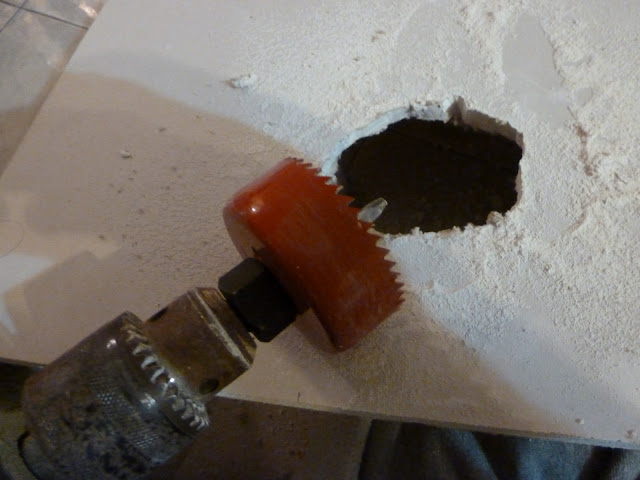

בשביל החיתוך נעזרתי בערכה לחיתוך חור לכבלים בשולחן, בשם SIGNUM מאיקאה:

http://www.ikea.co.il/default.asp?catid={68CEB616-C162-4AF0-ADB1-B04156795785}&details_type=1&itemid={88303513-9C81-470F-93A9-5202DB53D5B9}

ואח"כ שייפתי כדי להרחיב את החור.

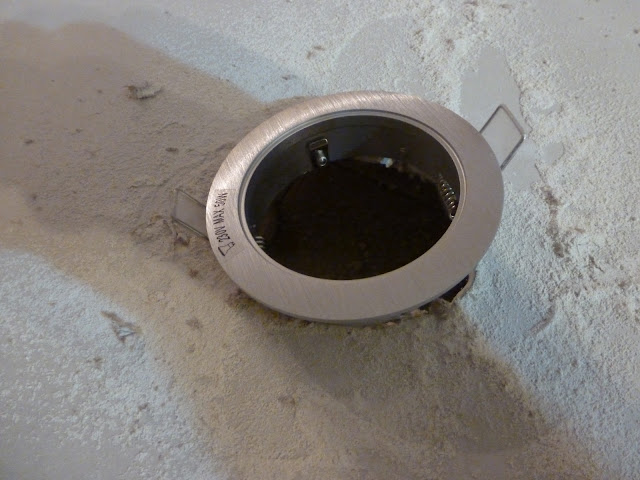

יושב טוב

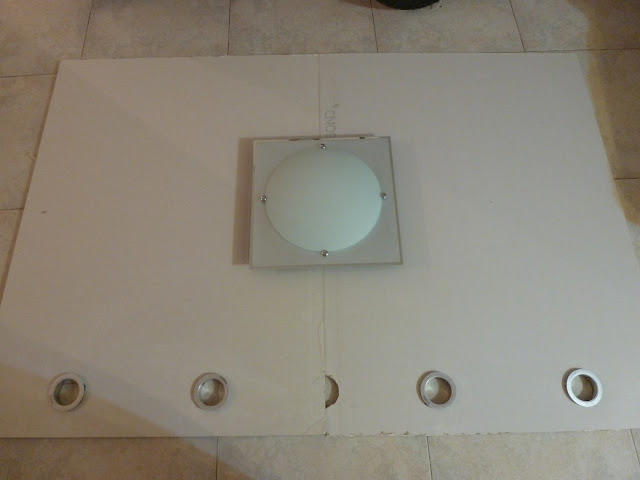

המשכתי את כל ארבעת החורים, התקנתי את הספוטים, והתחלתי לסמן את החורים לגוף התאורה:

את גוף התאורה קניתי מ ACE. הוא מכיל מקום ל 3 מנורות E27 (הברגה רגילה) - אני אשתמש בנורות חסכוניות בצבע צהוב (החלטתי שאני נפטר מהפלורוסנט שהיה לי קודם לכן - הצבע הלבן שנותן הרגשה של בית חולים פשוט מעיק!) של 25W (שווה ערך ל 125W ליבון) כל אחת.

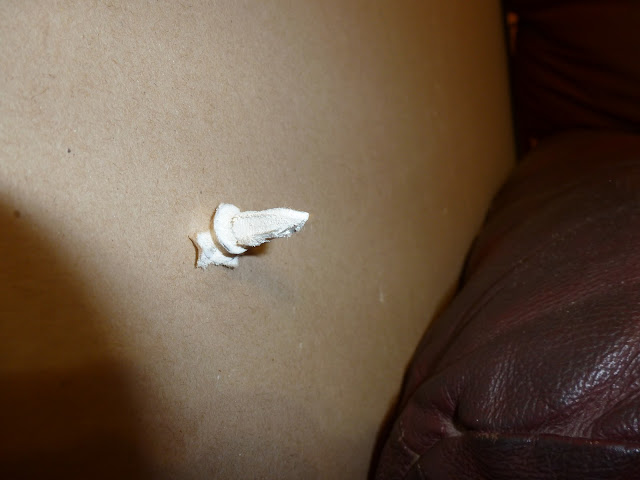

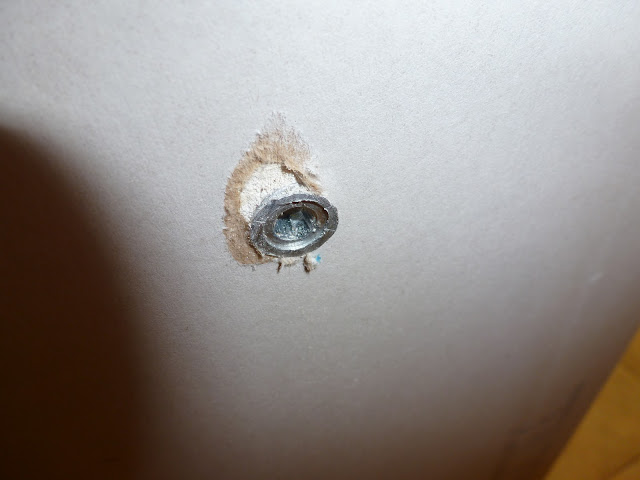

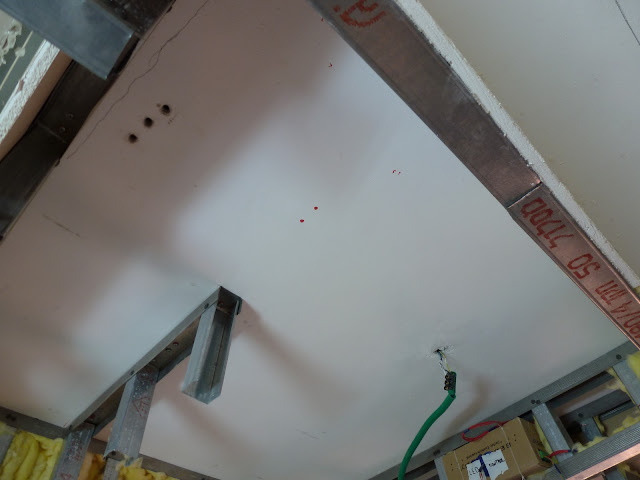

לאחר הסימון, קדחתי פנימה 3 דיבלים לגבס ממתכת. הם חזקים מאוד ויכולים להחזיק מס' גדול של ק"ג:

לאחר מכן החלטתי לעבוד על האלקטרוניקה של התקרה. משהו שלא סיפרתי קודם לכן הוא שרכשתי מ DealExtreme מכשיר שנקרא IR Repeater. המכשיר נועד לכך שאוכל לשלוט על התקרה (לדים ומפצל חשמל) באינפרה-אדום גם לאחר שהתקרה כבר סגורה וללא קשר ישיר של השלט עם המכשיר.

http://www.dealextreme.com/p/2-4ghz-digital-wireless-audio-video-av-transmitter-receiver-kit-11279

בערכה יש Receiver ו Transmitter. ה Transmitter יושב איפשהו בחדר (על השולחן או בשידה עם הרסיבר ומהגברים) וקולט כל אות IR מהשלט (כל שלט). את האות שהוא מקבל הוא משדר ע"י Wireless RF (אלחוטי) ישירות ל Receiver, שהוא מקבל את האות ולאחר מכן משדר אותו חזרה ב IR למכשירים שצריך לשלוט עליהם

ה Transmitter וה- Receiver משתמשים במתח של 5V כדי לפעול. לא רציתי להכניס שנאי נוסף לתקרה, בעיקר בגלל מקום, בזבוז חשמל מיותר, ושפשוט כבר יש לי שנאי 12V בשביל הלדים, אז למה לא להשתמש בו? ;D הגיע הזמן לקצת מודינג.

התחלתי בלבנות מייצב מתח זעיר, שימיר 12V DC ל 5V DC וייצב אותו בדרך.

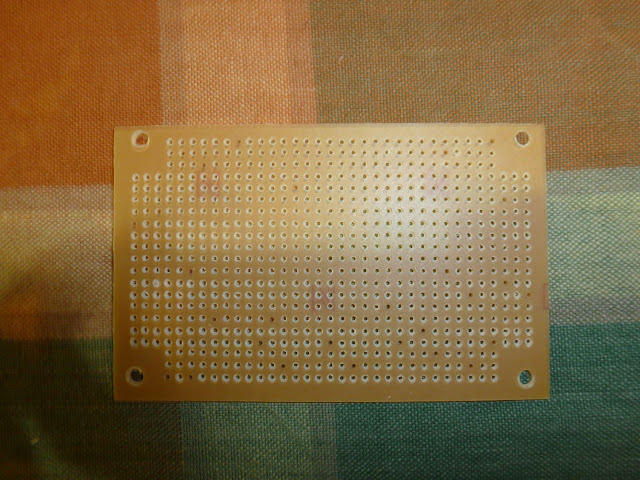

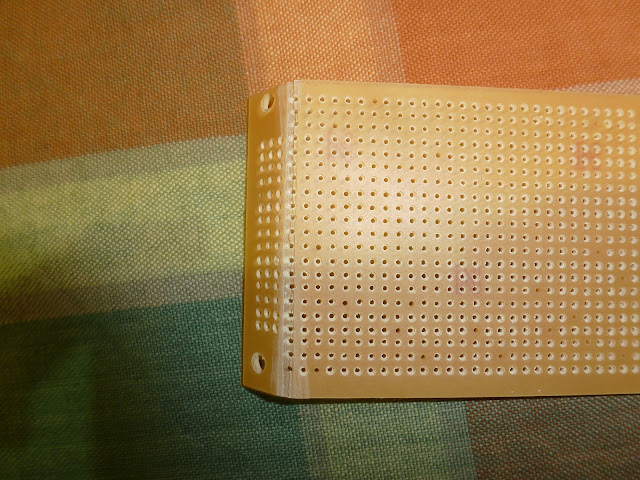

לקחתי חתיכה של לוח מעגלים, ושברתי חתיכה קטנה ממנה:

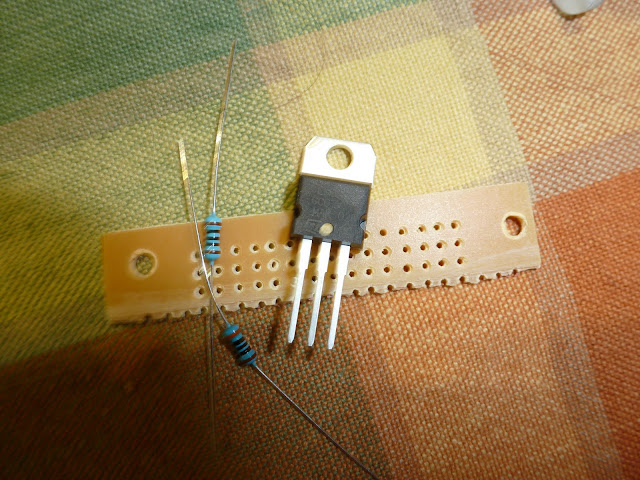

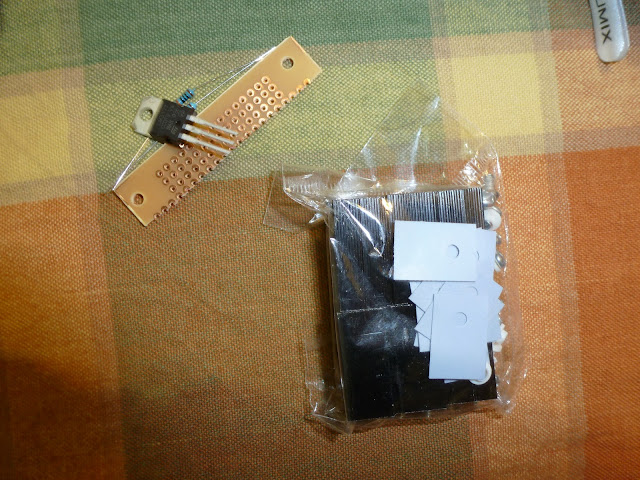

השתמשתי במייצב LM317T:

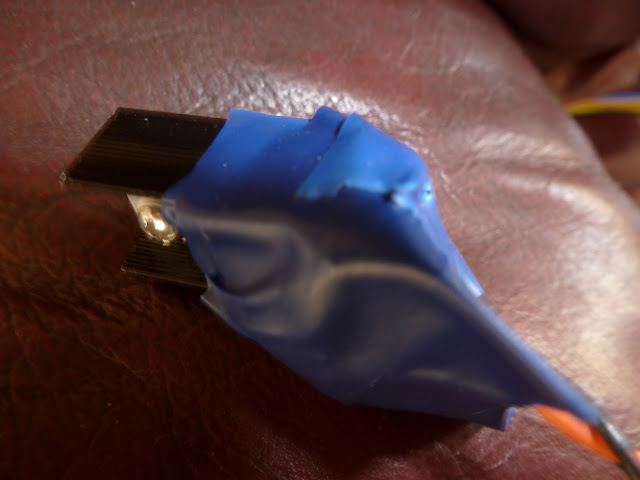

החלטתי להשתמש גם בצלעות קירור על המייצב, JUST TO BE SAFE:

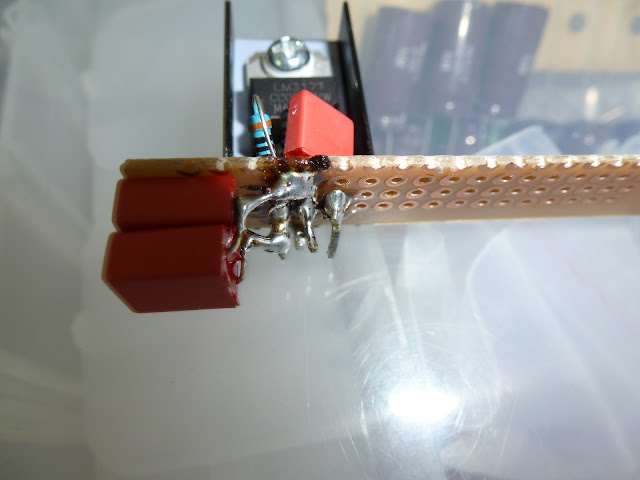

פעלתי ע"פ סכמה סטנדרטית שיש ב Datasheet, והחלמתי את כל הרכיבים יחד על הלוח מעגלים. לא השתשמשתי בחוטים אלא ב Joints כדי לחסוך במקום:

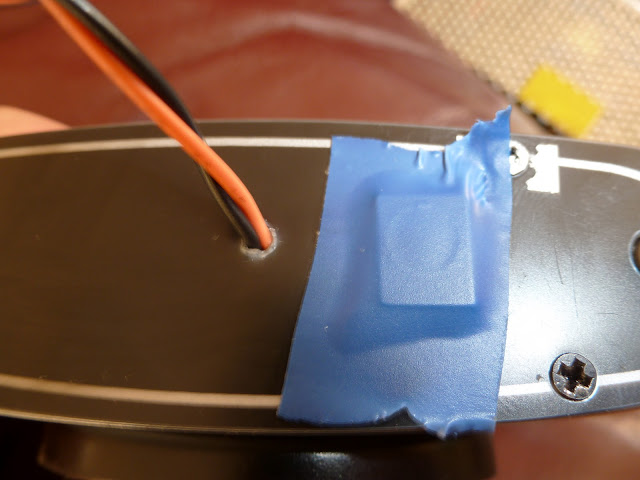

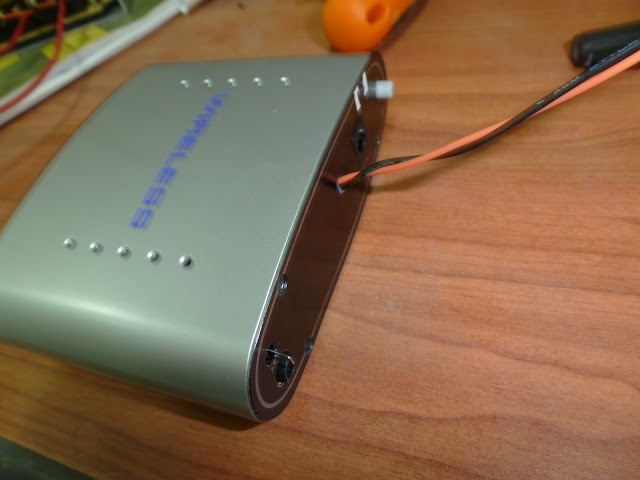

חתכתי חור קטן ביחידת ה Receiver והחלמתי חוטים ישירות ל DC JACK:

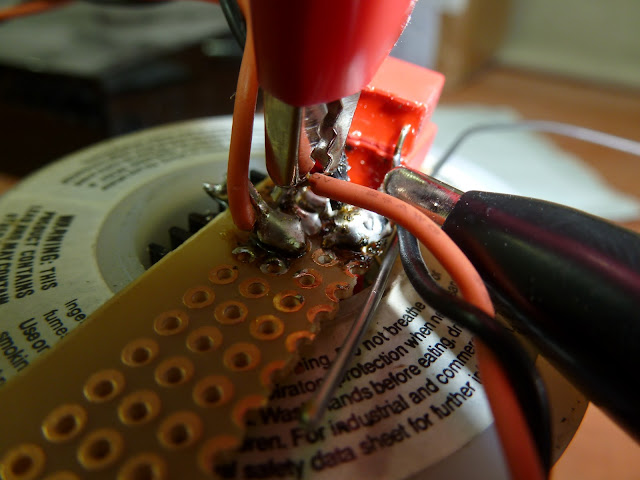

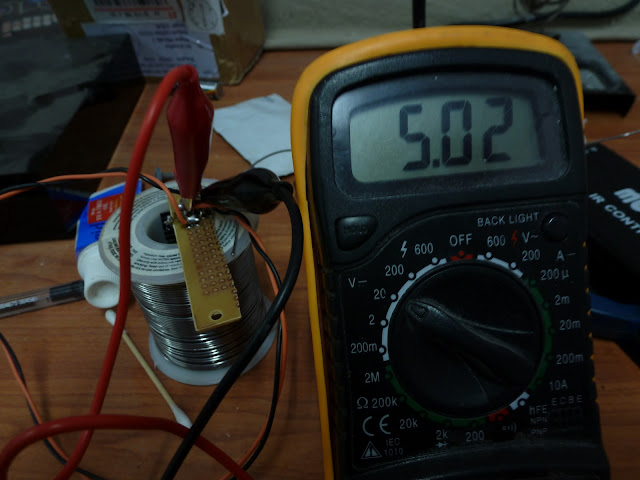

חיברתי את היחידה למייצב, ואת המייצב לספק, ובדקתי מתחים:

בסדר גמור, אפשר להמשיך הלאה

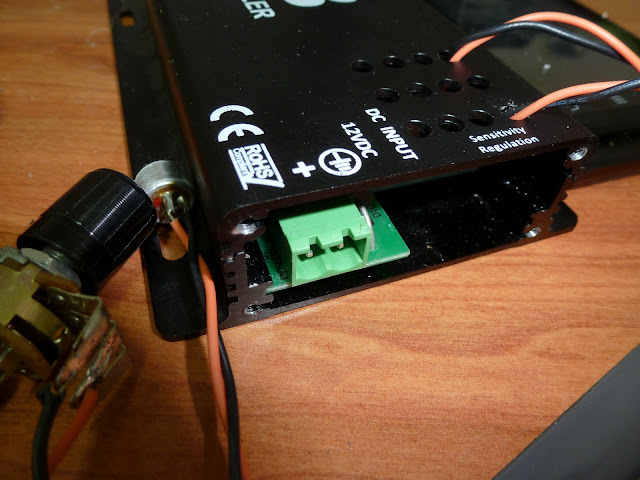

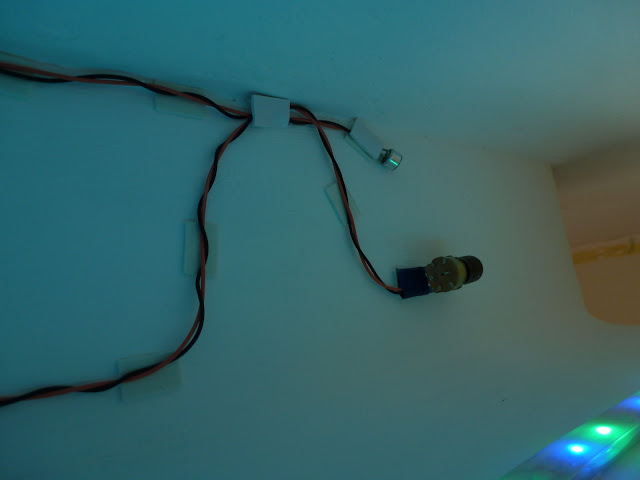

עברתי לבקר לדים, והחלמתי החוצה את הפוטנציומטר שבורר את הרגישות של המיקרופון (שאותו הלחמתי החוצה קודם לכן). אני עושה זאת כדי שאוכל להוציא החוצה את הרכיבים האלו להדביק אותם באזור לא ניראה בתקרה, כדי שאוכל לשלוט ולהשתמש בהם גם לאחר שהתקרה כבר סגורה.

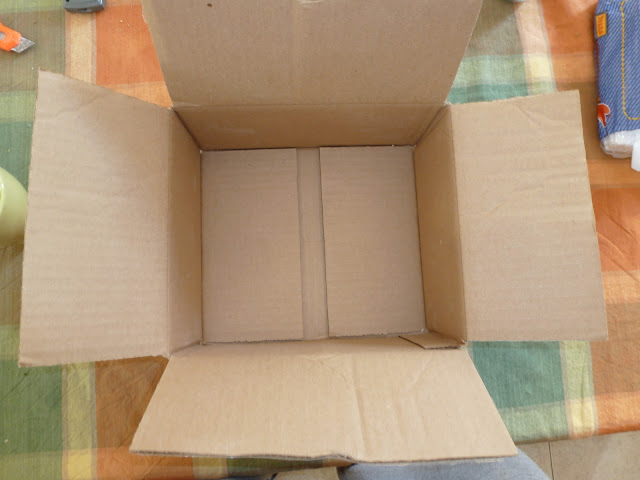

לאחר שהכל מוכן, המשכתי להכין את הקופסא שכל הרכיבים יישבו בה.

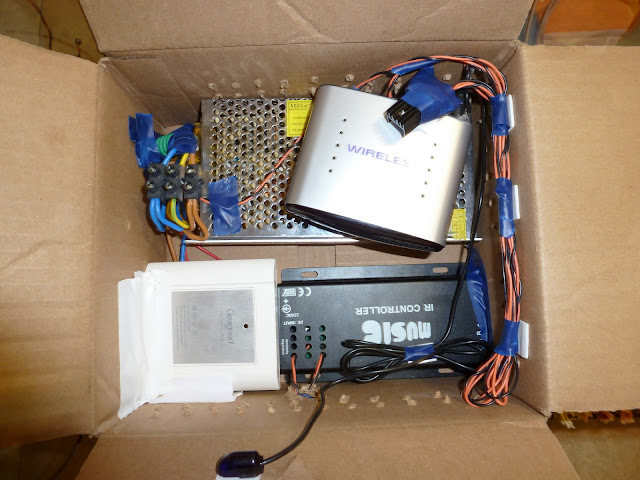

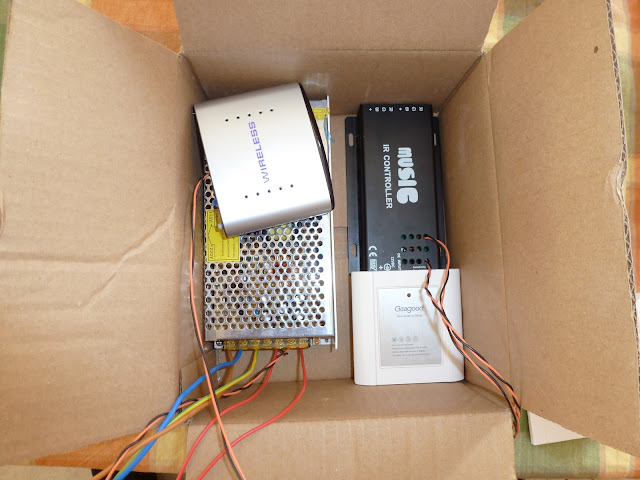

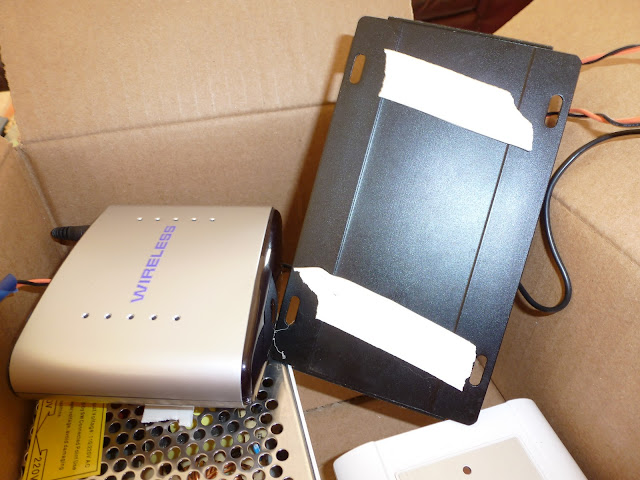

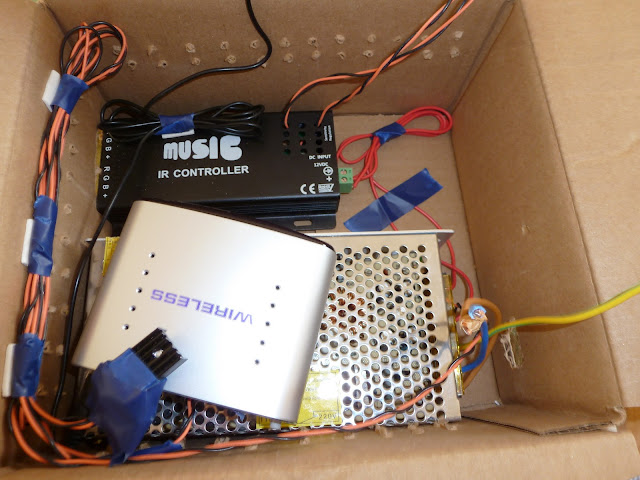

מיקמתי את כל הרכיבים בקופסה, ווידאתי שהכל מסתדר:

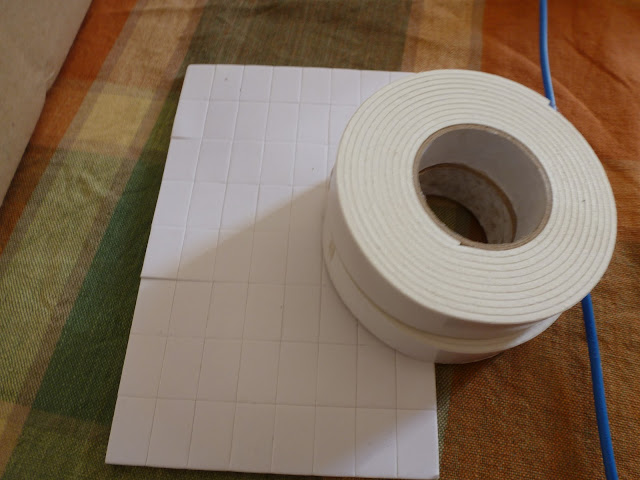

הוצאתי קצת דבק דו-צדדי והתחלתי להדביק הכל לקופסא:

(המשך בפוסט הבא)

מיקמתי את העינית של ה Receiver בראש הקופסא כדי שיהיה קשר ישיר עם כל הרכיבים:

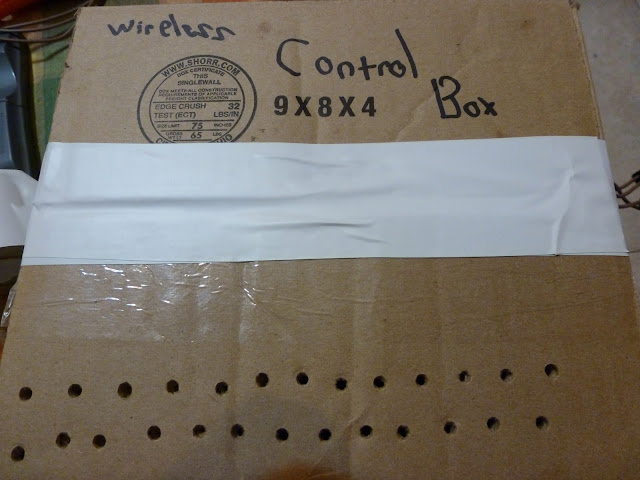

החלמתי אנטנה חיצונית ל Receiver שתצא מחוץ לקופסא בשביל קליטה טובה יותר. חוררתי כמה חורים לאיורר וסגרתי את הקופסא:

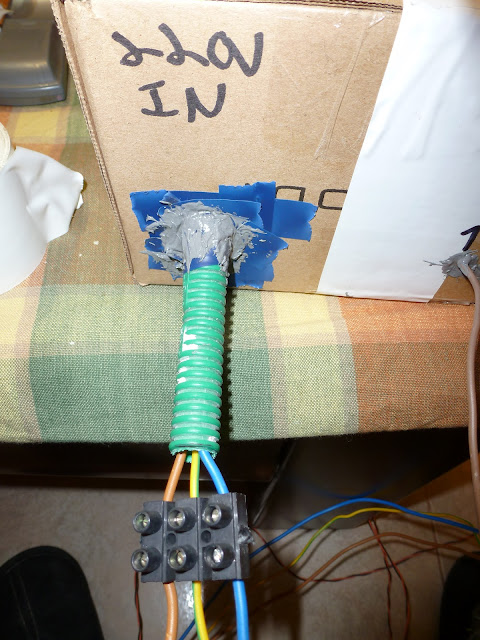

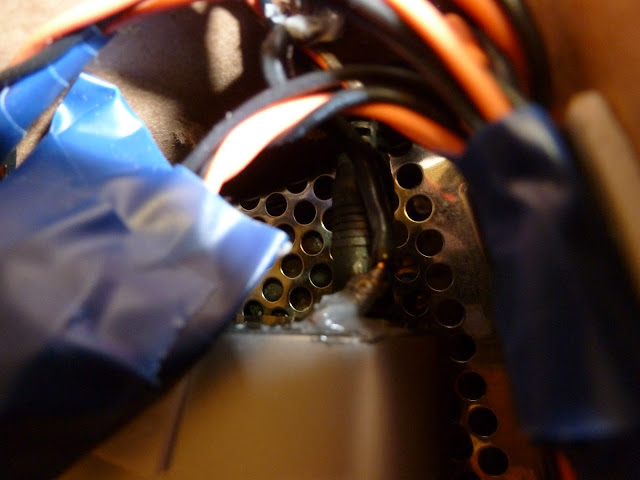

אטמתי את היציאות/כניסות עם אופקסי בשביל Stress Relief:

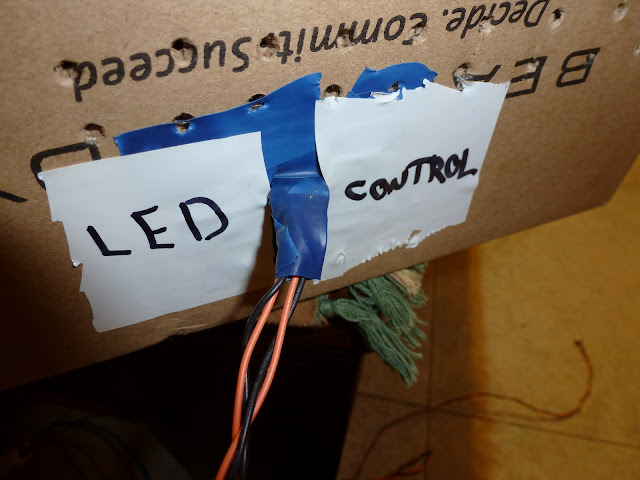

עשיתי חורים מתאימים בקופסא:

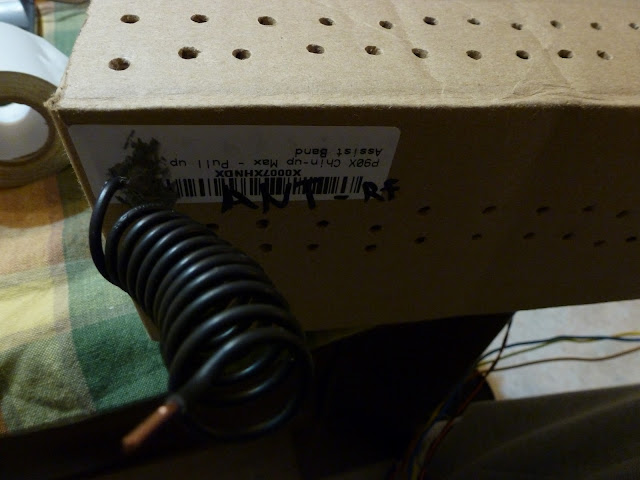

האנטנה המדוברת (השתמשתי בחוט חשמל 2.5מ"מ עם סלסלול בסוף):

מוצר מוגמר

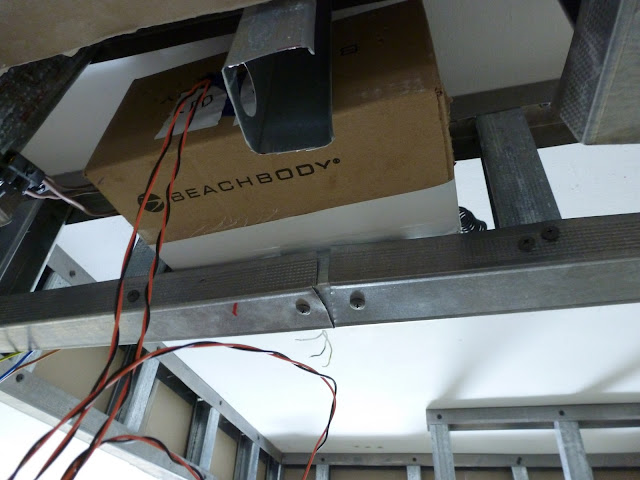

מיקמתי את הקופסא בתקרה:

.

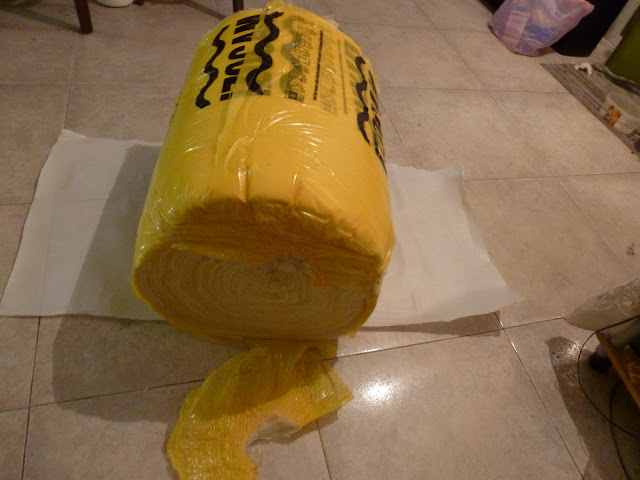

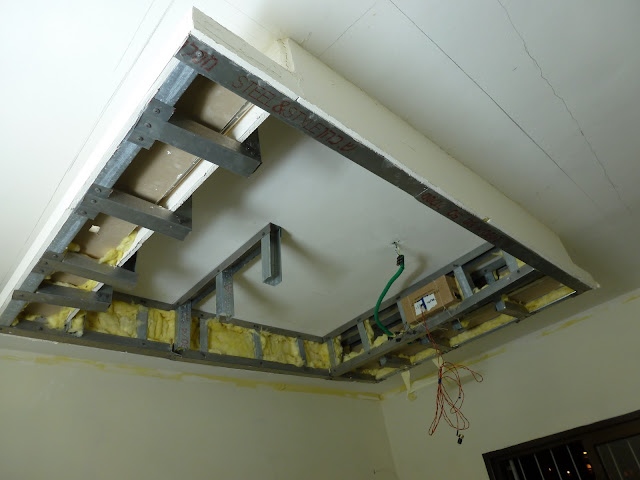

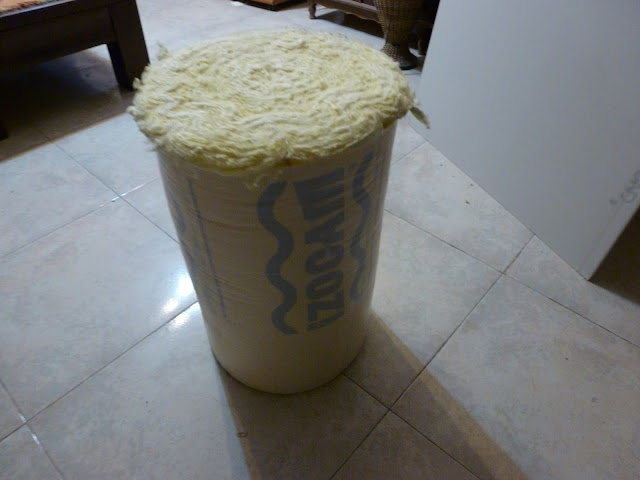

בשלב הזה התחלתי לאטום את התקרה בצמר זכוכית:

אחרי שפתחתי את החבילה, היא התנפחה בכ- 30 אחוז (!):

לבשתי כפפות והתחלתי במלאכה

החומר הזה מגרד רצח!!!

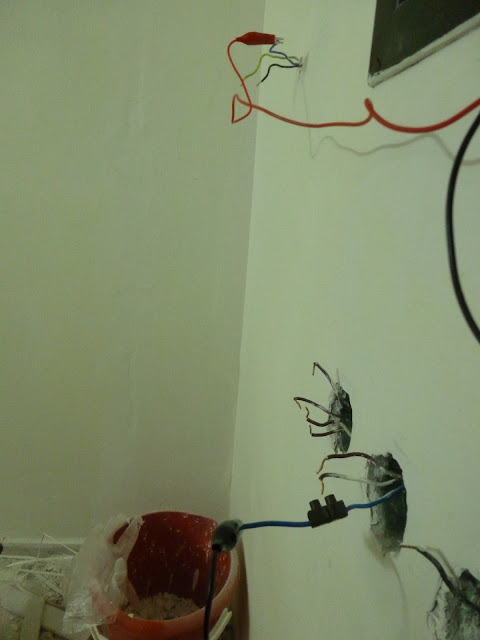

כדי שאוכל לבדוק אם האלקטרוניקה שבתקרה מתפקדת כמו שצריך, הייתי צריך לחבר חזרה את המפסקים. אממה? בחדר שלי יש 2 מפסקים לאור! אחד בדלת מחוץ לחדר, ואחד בתוכו. זה נקרא מפסק מחליף. הייתי צריך לבצע קצת עבודת בלשות כדי להבין את המפסקים מתחברים חזרה, אז השתשמשתי במולטימטר בשביל לראות אילו חוטים מתחברים אחד לשני (לא לדאוג, השאלטר למטה!!):

אחרי כמה דקות, הבנתי את צורת החייוט ויכלתי להמשיך הלאה.

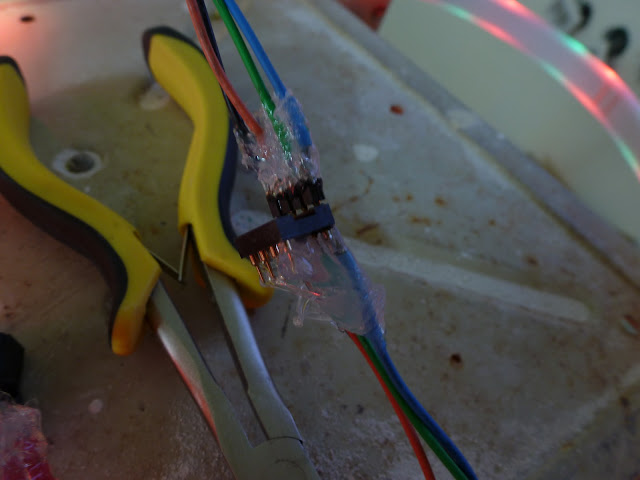

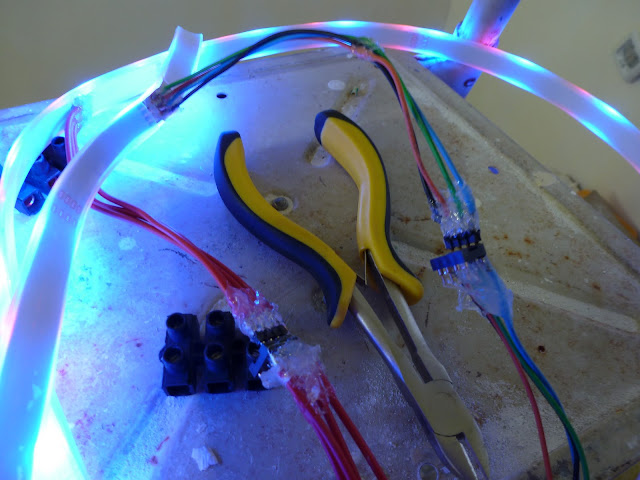

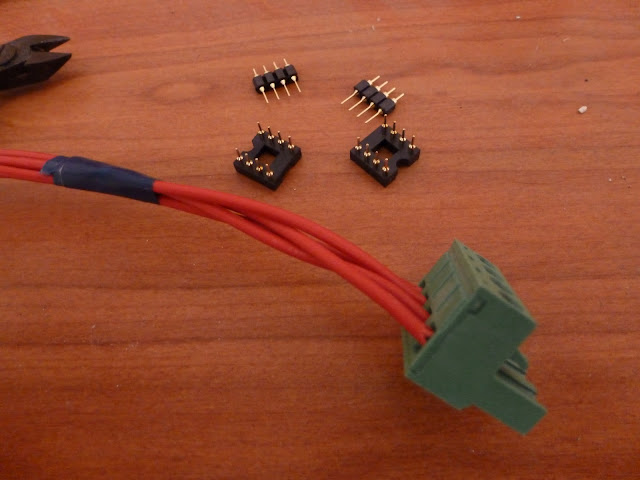

בשלב הזה עשיתי שינוי קטן בחיבור של הלדים - החלטתי לעשות אותם נתיקים, כדי שאוכל להחליפם בעתיד מבלי לפתוח את התקרה! (למקרה שיהרסו, או שארצה להחליף אותם בדגם מסוג RGB אמיתי, כי מה שיש לי כרגע "יוצר" צבע ע"י קבוצות של 3 לדים בצבעים ירוק, אדום וכחול - והמיזוג של הצבעים הוא לא מושלם).

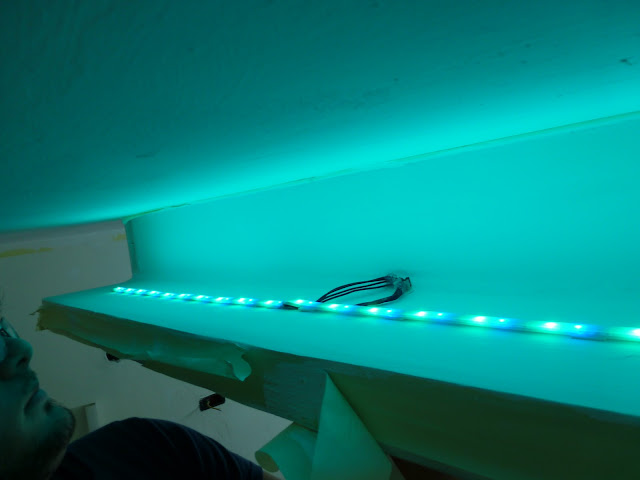

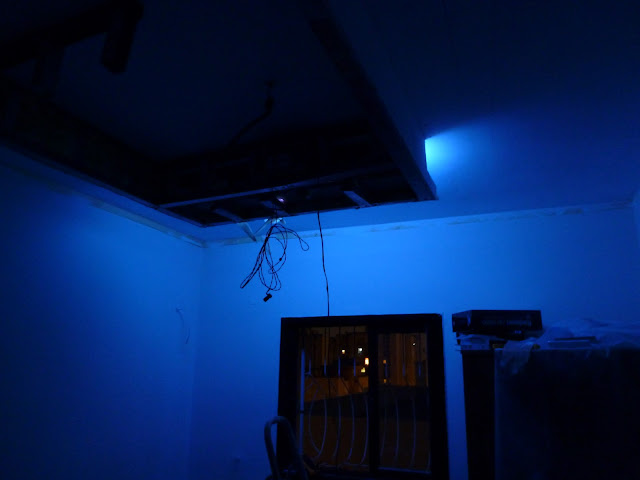

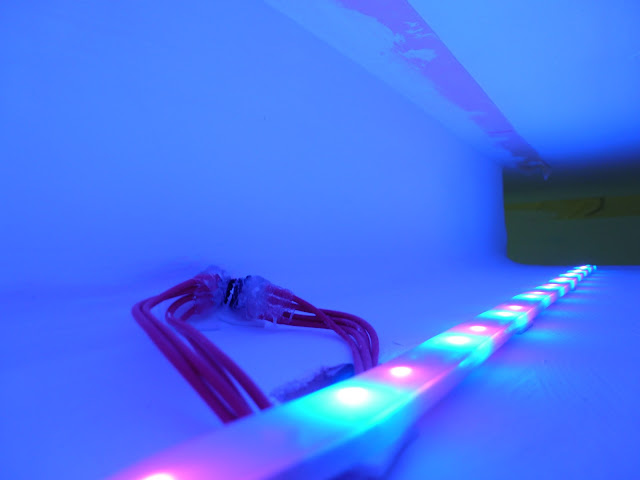

Testing... 1 2 3!

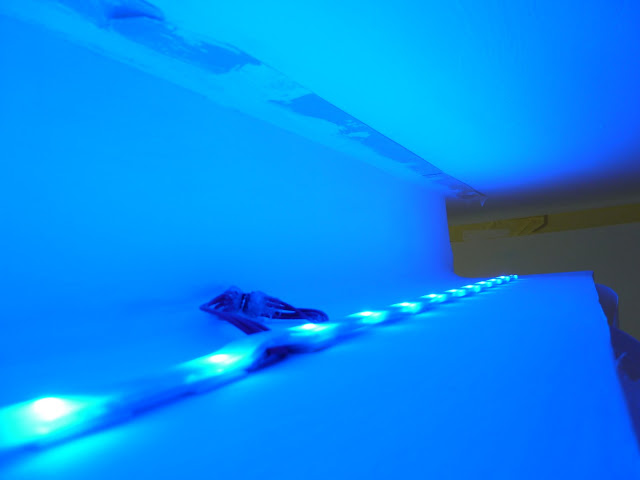

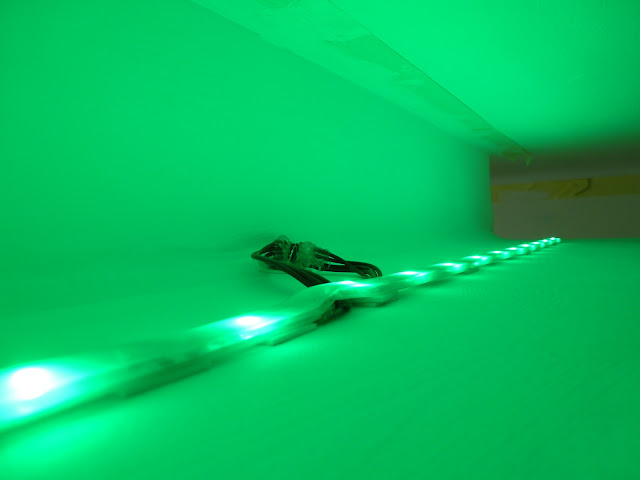

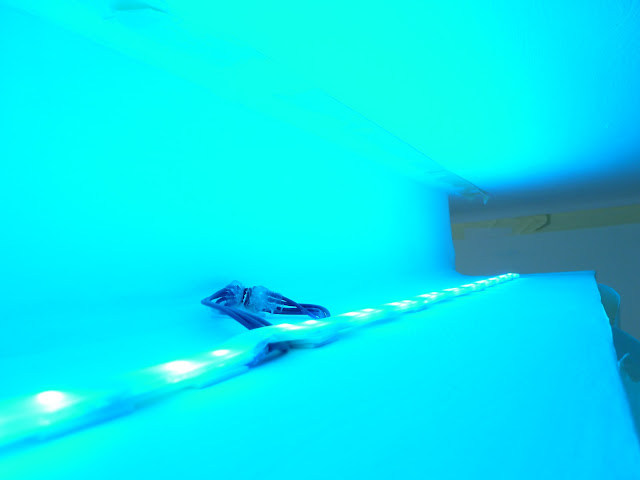

מיקמתי את פס הלדים הראשונים ובדקתי אותו בדבק דו-צדדי, יצא מעולה

איזה יופי :

הלאה! המשכתי בלהתקין את הקורה התומכת השניה, אז סימנתי חורים:

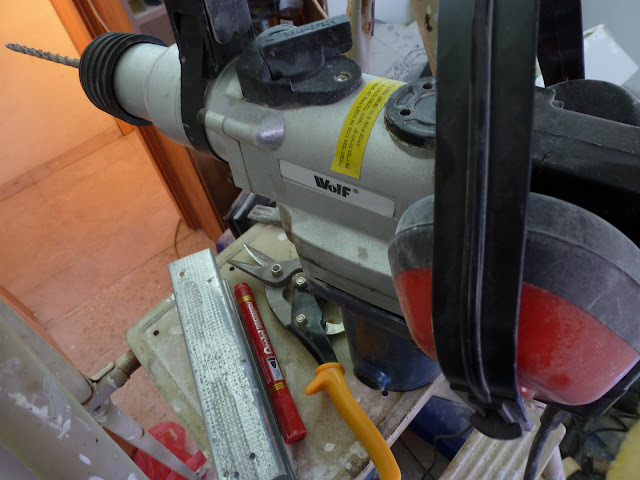

:itschy: BRING OUT THE BIG GUNS :itschy:

המסילה העליונה מקובעת:

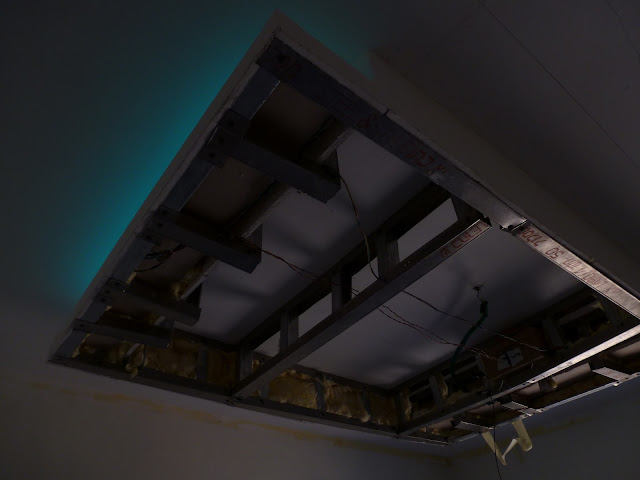

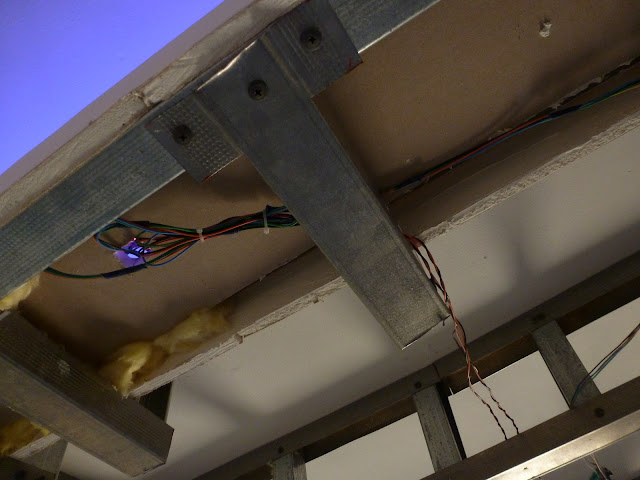

...... נקפוץ קצת הלאה: הקורה התומכת הושלמה, ופס הלדים השני מותקן!

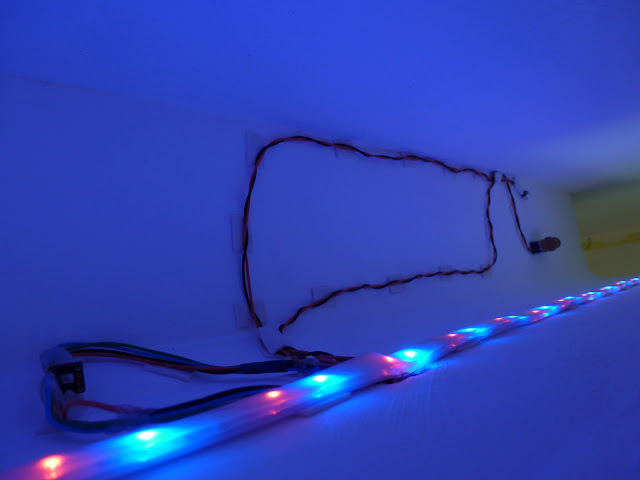

קצת דבק דו-צדדי קיבע הכל יחד (הכל מוסתר):

המשכתי הלאה, ובעזרת אחי סגרתי את החצי הראשון של התקרה.

ווידאתי שהארקה מחוברת כראוי לגוף הספוט:

הבדיקה עברה - הארקה מחוברת.

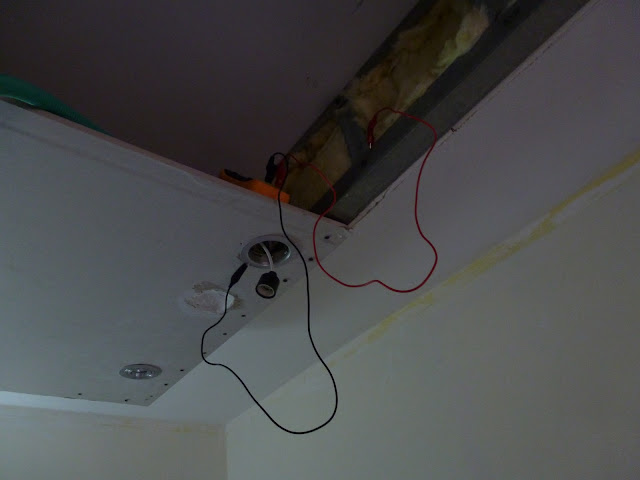

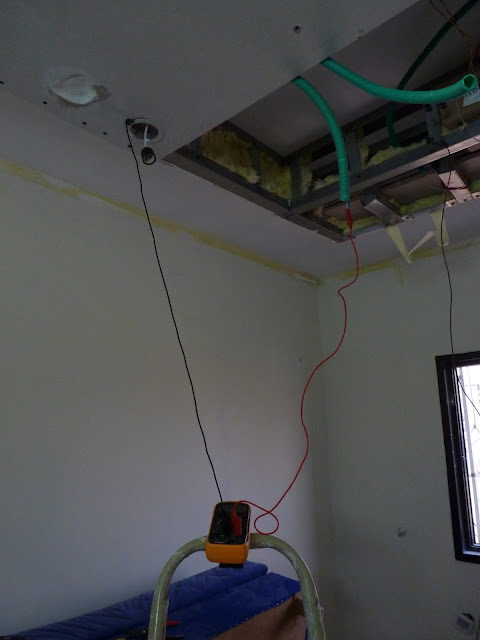

בדקתי קצרים בין הספוטים (פאזה / אפס / הארקה) וגוף התקרה:

הכל הלך חלק - אין קצרים.

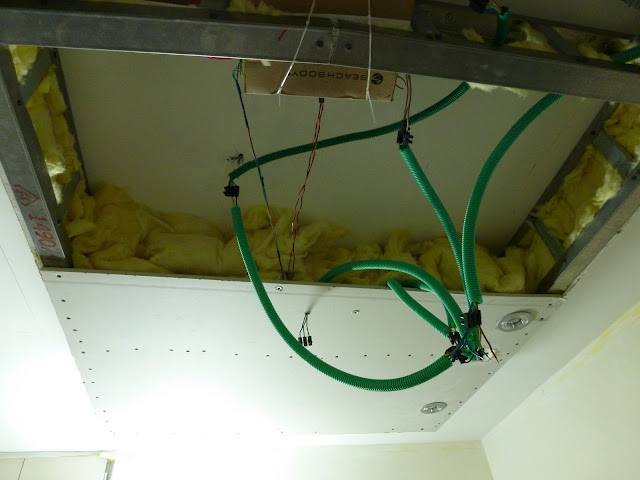

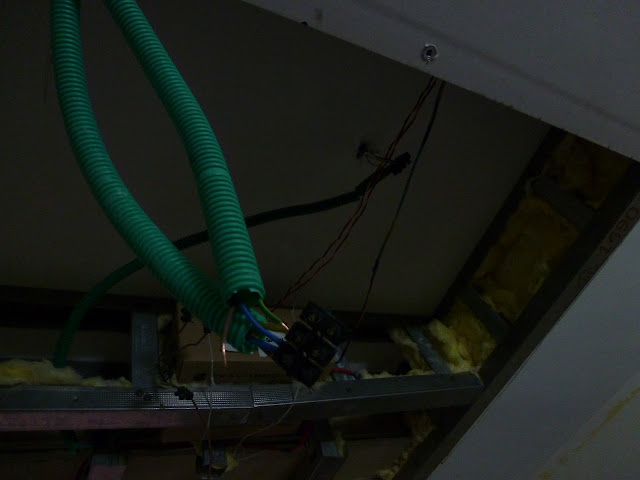

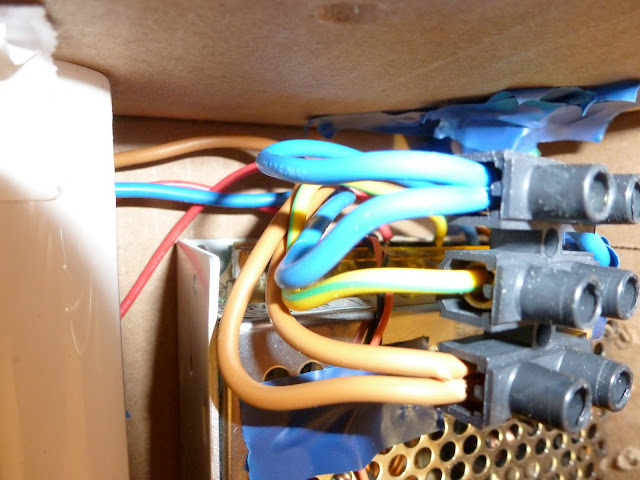

התחלתי לחווט את כל החוטים (ספוטים ואלקטרוניקה):

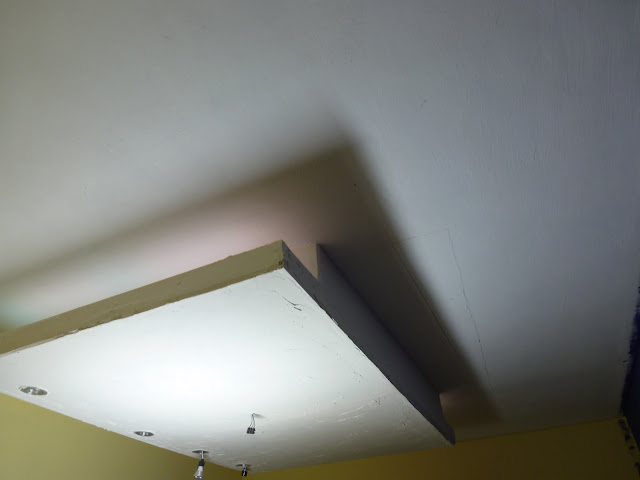

נשאר רק לסגור את החצי השני של התקרה, לשים פינה משתנה והרבה שפכטל ;D

(אפשר לשים לב שבשלב זה כבר הכנתי את הקירות וכבר צבעתי. נמנעתי לקחת תמונות באמצע העבודה, פשוט כי החדר היה מלא אבק וכך גם אני).

[MAGIC]החדר צבוע!![/MAGIC]

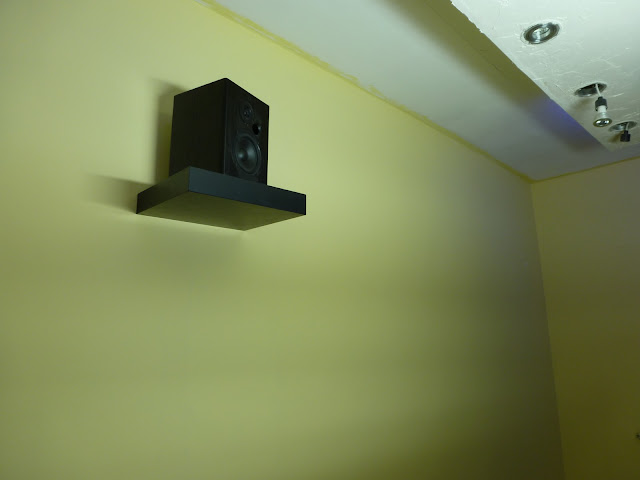

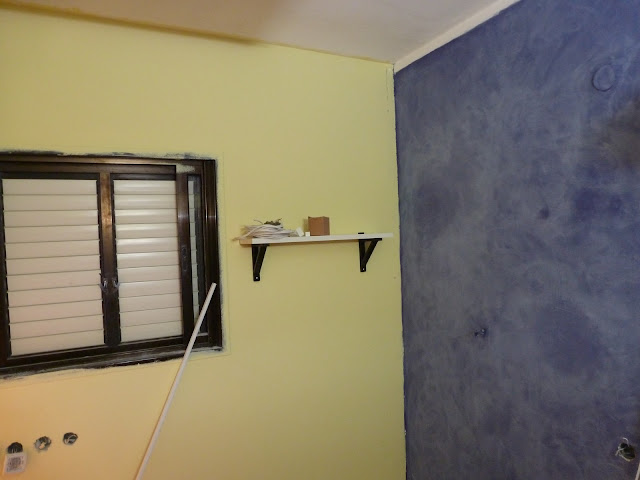

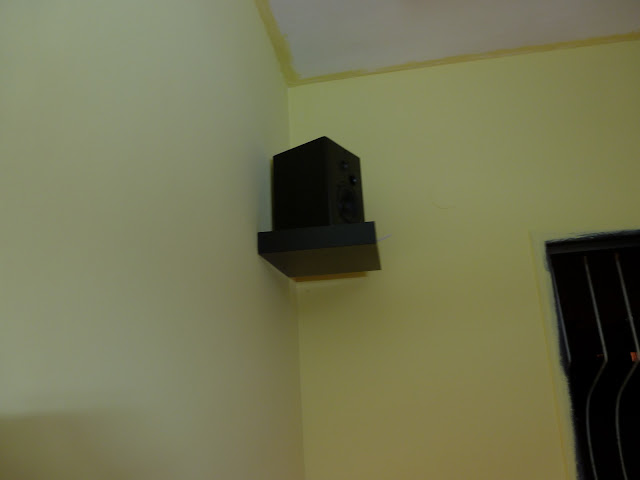

התקנתי את אחד המדפים לרמקולים סראונד האחוריים (גם כן מאיקאה):

ואת השני:

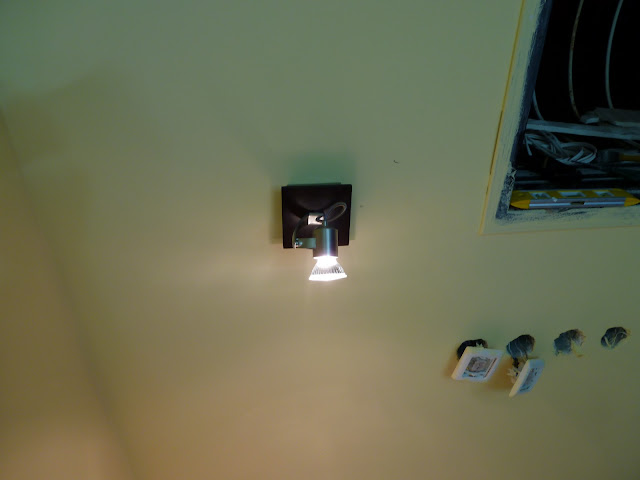

התקנתי ספוט, בדיוק מעל המיטה:

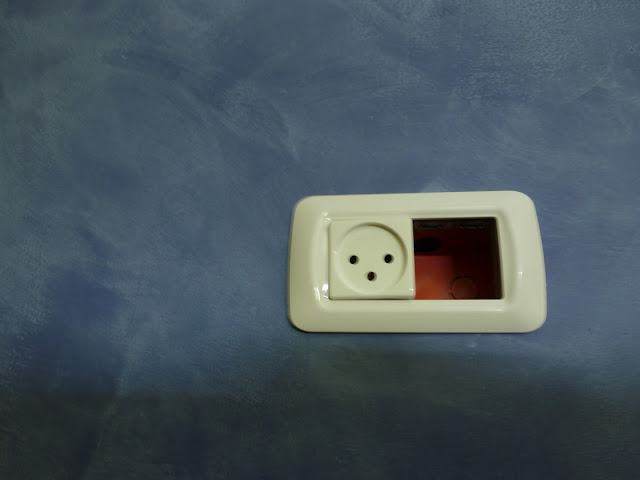

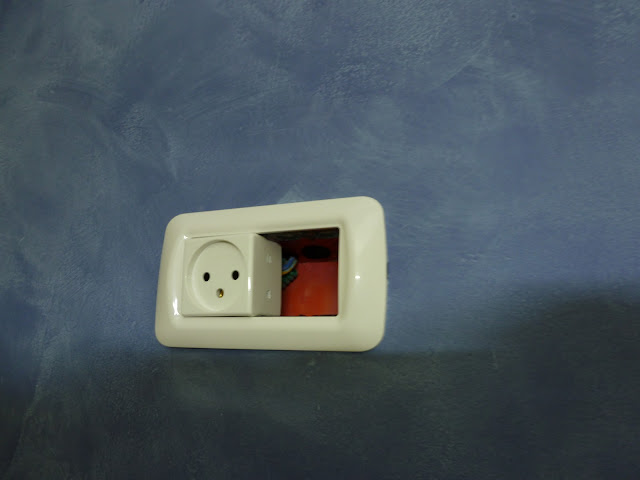

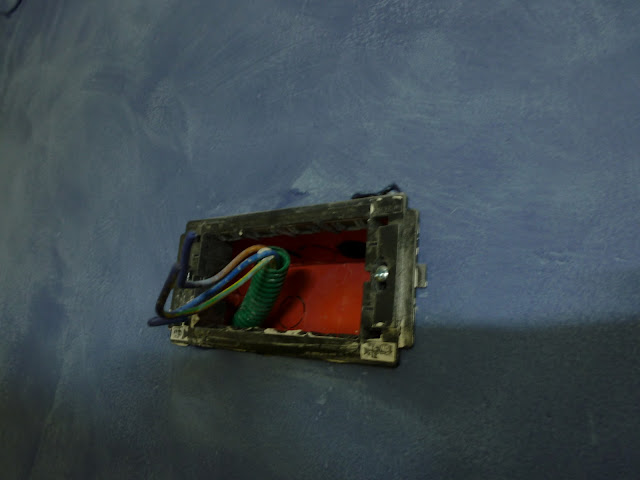

היה שם בעבר מן שקע חשמל ישן שבלט החוצה, ושאפשר לשלוט עליו עם כפתור, אז עכשיו יש לי מנורת לילה עם כפתור תואם, עם ממש מעט עבודה!

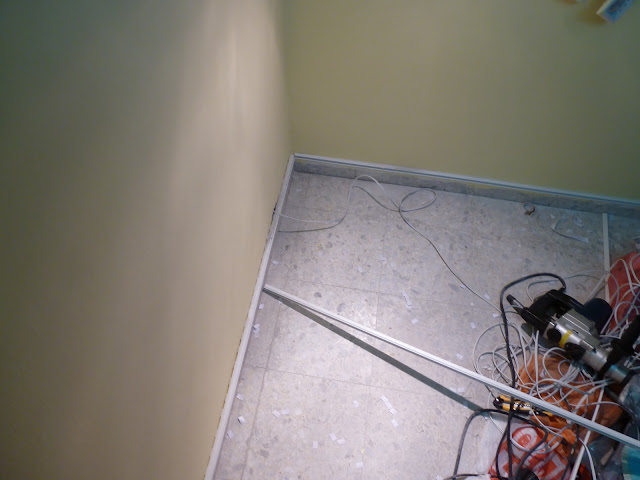

התקנתי תעלות אצבע מפלסטיק, שיכילו את החוטים של הרמקולים האחוריים. הם עוברים עד לקיר המרכזי שממול, שם יישב הרסיבר. השתשמשתי בדבק דו-צדדי על מנת להדביק אותם לקיר.

זה הקיר שבו תיהיה הטלוויזיה והמחשב:

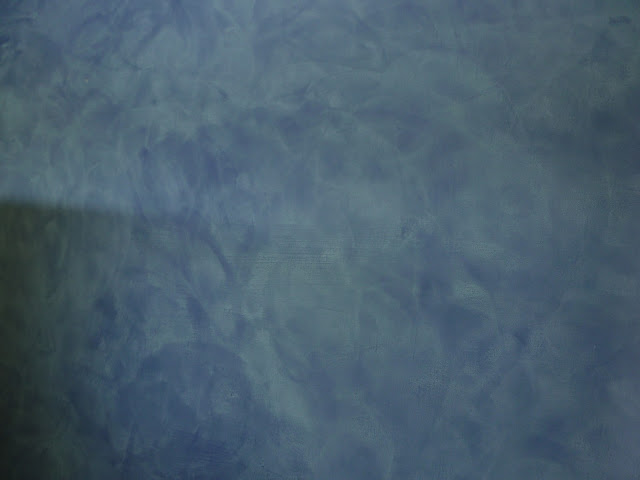

השתמשתי בצבע סגול, ולאחר מכן בצבע כחול מדולל עם מים ביחס של 3:1 שאותו מרחתי עם ספוג, כדי לקבל אפקט של ווש:

הכנות אחרונות לתעלה לכבלים של הטלוויזיה:

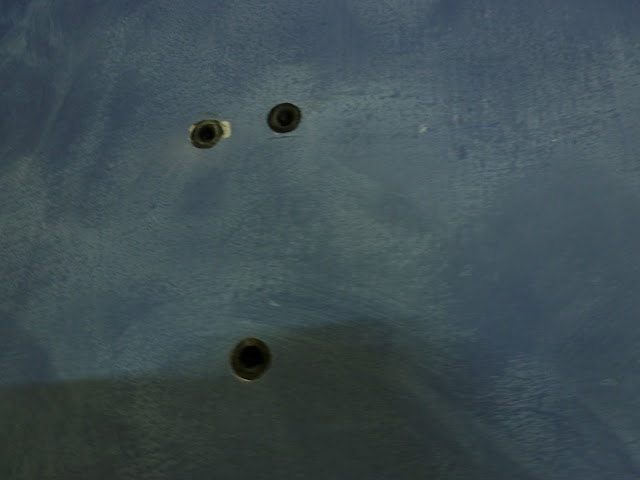

קדחתי חורים למתלה של הטלוויזיה, והכנסתי דיבלים מסוג ג'מבו:

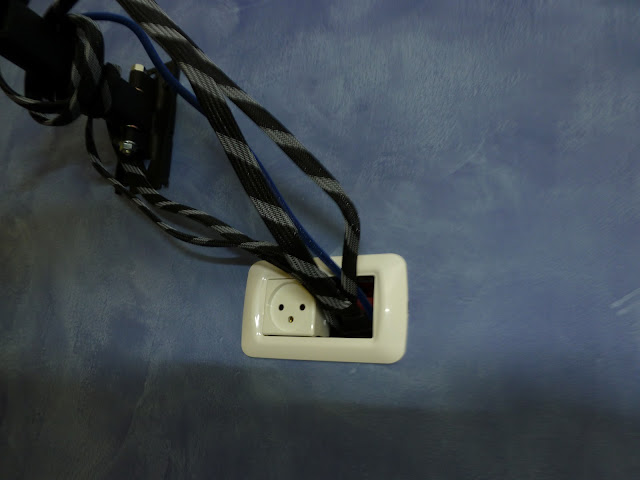

התקנתי את המתלה והעברתי (בתור התחלה) 3 כבלים HDMI:

למי שמתעניין, המתלה הוא של ברקן מדגם 33 של ברקן: http://barkanmounts.com/33.html

הוא זול מאוד - כ 170 ש"ח. מאסיבי נורא ועם המון אופציות כמו הטיה קדימה/אחורה/שמאל/ימין + זרוע מפרקית.

לסיום (בנתיים!) - התקנתי מדף של איקאה מסוג Ekby Jarpen, עם ציפוי פורניר בצבע לבן + רגליים שחורים מעץ:

אני מאוד מרוצה מהתוצאה!

כרגיל - אמשיך לעדכן בהמשך.

- ניר

יפה מאוד! המון השקעה

תודה!

שים לב שהמשכתי את העדכון בפוסט נוסף

ואו

עבודה יפה!

עבודה יפה מאוד :xyxthumbs:

רק אני לא הייתי שם את הכל בתוך קופסה מתוך תקרת גבס כי עם אחד החלקים יתקלקל לך תצטרך לפתוח את כל התקרה.

אין יותר מידי ברירה, אני לא יכול להוציא את זה אל מחוץ לתקרה.

אז תעשה לעצמך איזה דלת קטנה שם כדי שתהיה לך גישה. במיוחד כשאתה מזמין מוצר מדיל אקסטרים...
