SilentShark - עדכון 13.06.14 - תמונת מצב,ציוד חדש,סרטון הדגמה - עמודים 3,4

Blinker

נוצר על ידי Blinker
ב אלקטרוניקה ומודינג

Recommended Posts

Blinker Zone Addict

Blinker

פורסם
פורסם

היי אנשים,

מזמן לא עשיתי כלום בתחום המודינג אבל עכשיו משהוא דוחף אותי לעניין הזה

קניתי מארז חדש Sharkoon Rebel9 Pro Economy

הקניה היתה מסיבה אחת פשוטה להיפתר מהמארז החוליירעה שלי http://hwzone.co.il/community/index.php?topic=224941.0

פשוט נמאס לי ממנו סופית , לא נוח עשה בעיות והיו חסרים חלקים ופשוט לא היה לי כוח להתעסק איתו

עם המארז החדש אני רוצה להשיג גם שקט כדי שאוכל לישון עם המחשב דלוק לפעמים וסתם שלא יחפור ברקע

המארז בא ללא מאווררים בכלל אבל עם מלא מקום למאווררים

אחד מקדימה למטה 120mm

אחד מאחורה למעלה 120mm

שניים בדלת 120mm

ועוד אחד למעלה 140mm

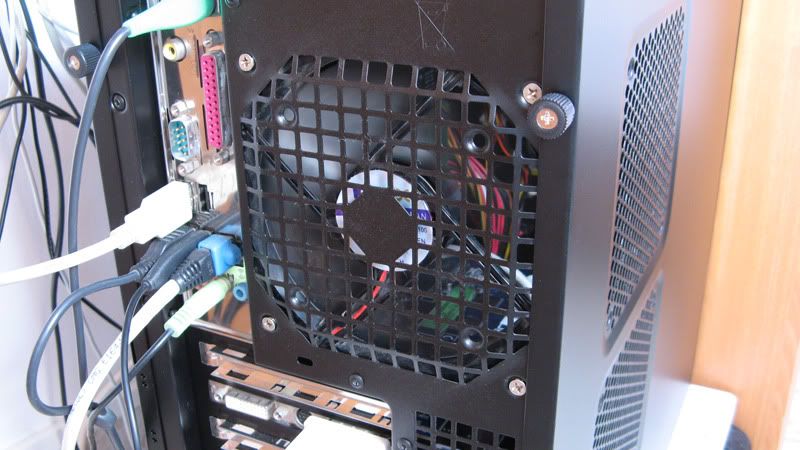

כרגע יש לי רק מאוורר אחד 120mm מאחורה שמוציא אויר חם מהמארז ולמרות זאת יש אחלה טמפרטורות גם בקיץ אבל רק ב IDLE מכייון שהמעבד שלי הוא תנור ברגע שאני רק חושב על להפעיל משו שדורש ממנו להתאמץ הוא מזניק את עצמו ב איזה 10 מעלות

כך שחודש הבא (אני בתקציב) אקנה את המאווררים

אבל הבעיה היא שזה רק יוסיף לרעש

אז הנה הגענו מה אני הולך לעשות בפרויקט:

  • להחליף את המאוורר של הספק באחד יותר שקט - הנוכחי ממש מרעיש
  • לבנות בקר מאווררים (Fanbus Controller)

אני רוצה לעשות את יומן הפרויקט כמה שיותר מעניין לכן אשלב של שלבים מסויימים בבניה

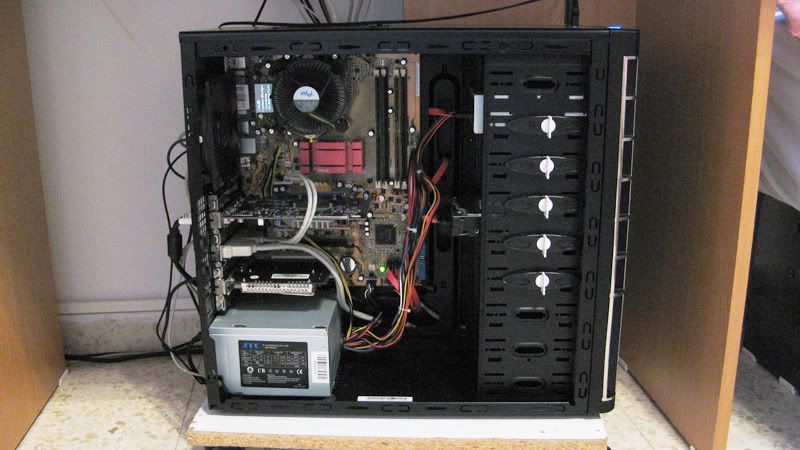

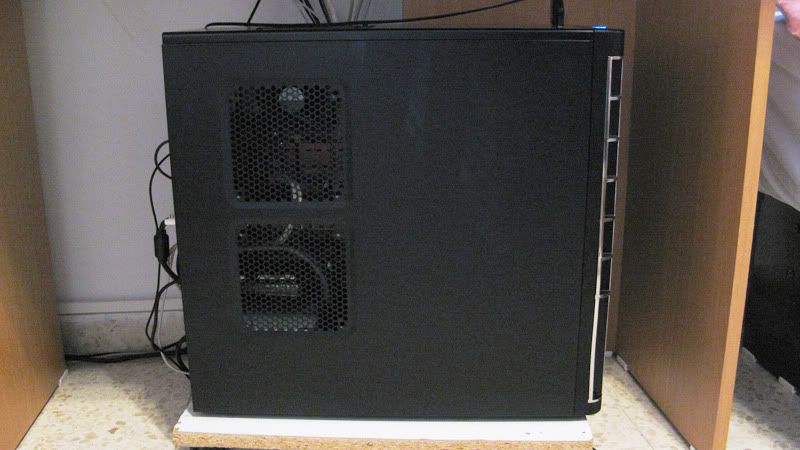

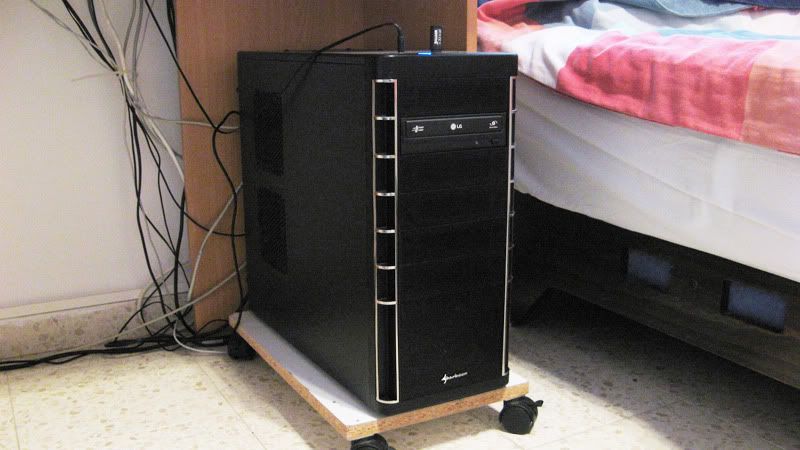

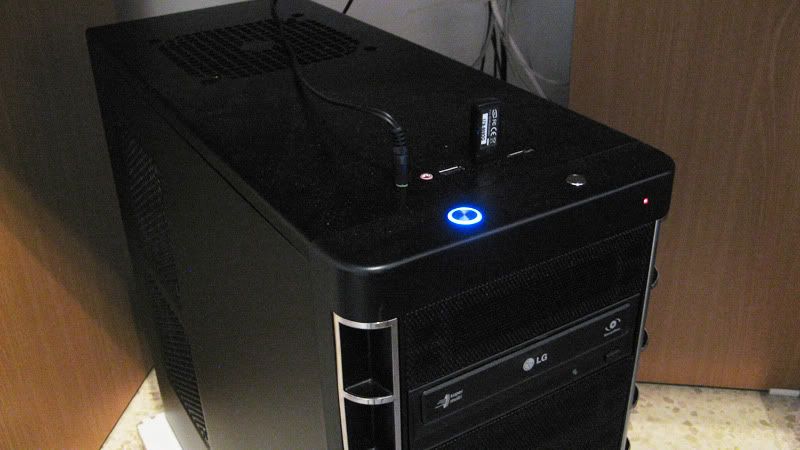

נתחיל בתמונות של המארז:

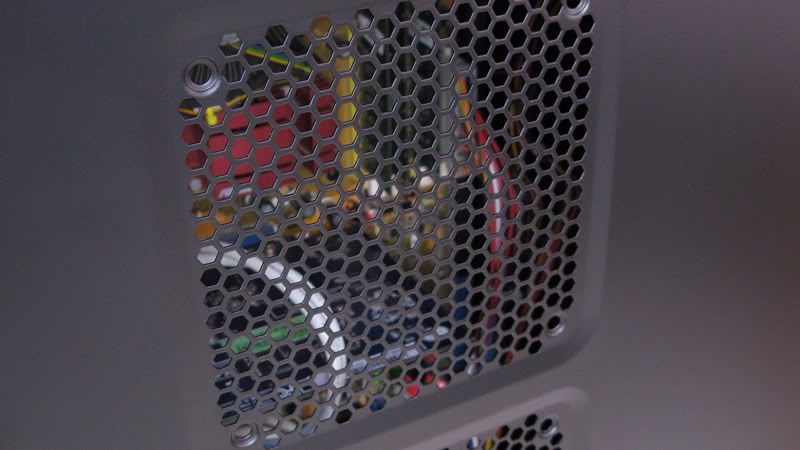

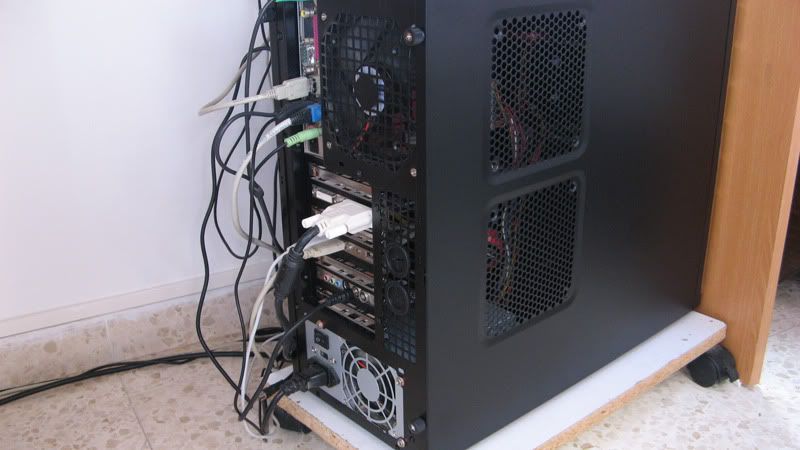

אחלה זרימת אויר יש עם הגריל הזה

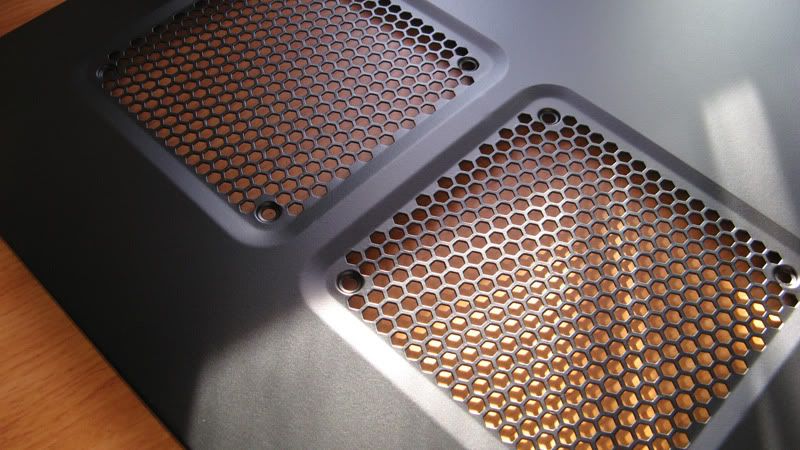

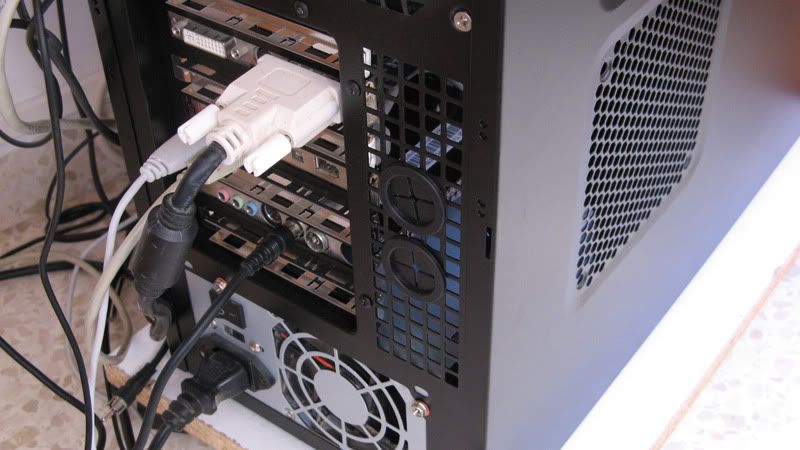

התחשבו גם בקירור מים למרות שאני לא מבין את הקטע של הרשת ששמו מסביב לחורים זה רק פוגם בסירקולציה



נעבור לבקר המאווררים:

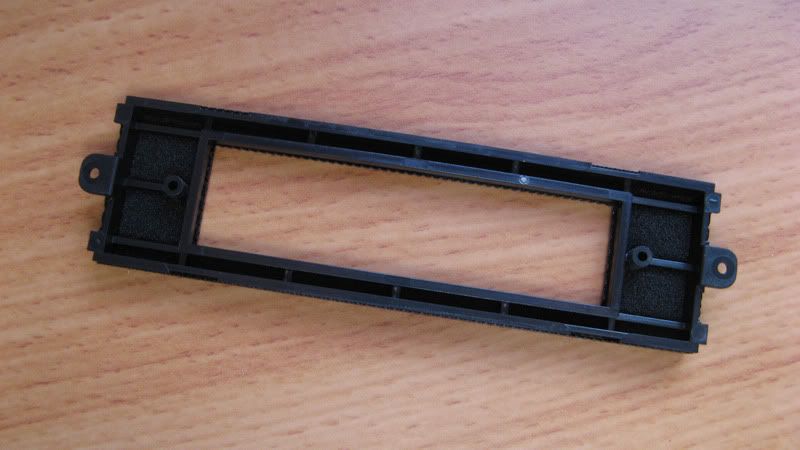

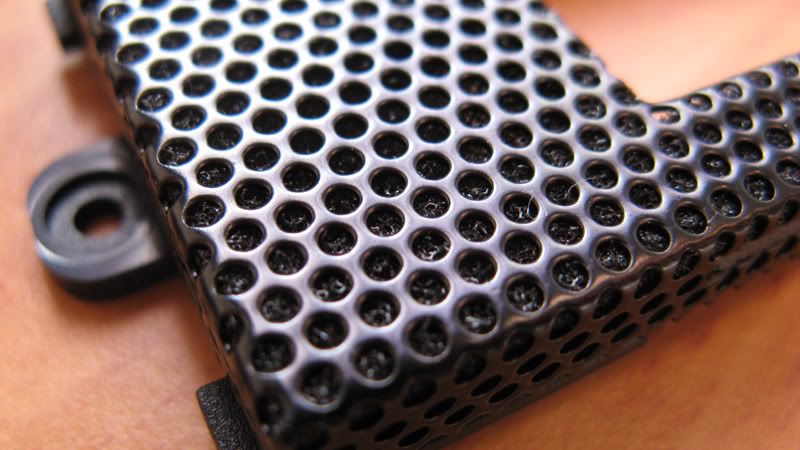

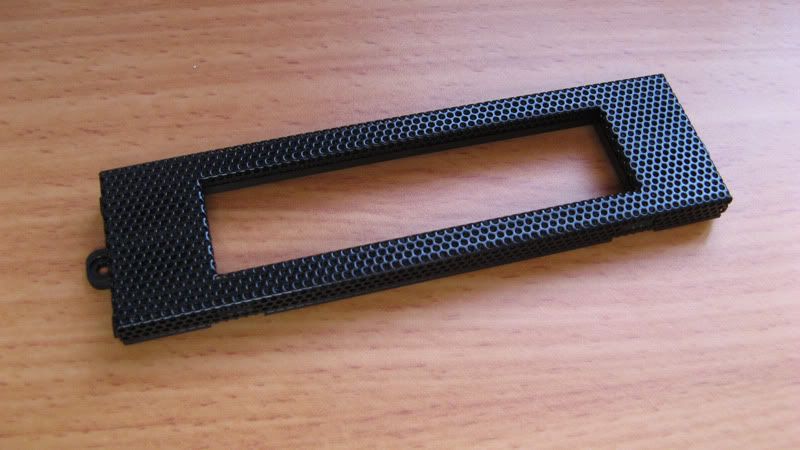

אני מתכנן לעשות אותו בגודל כונן דיסקטים שיהיה קטן ונוח ובעיקר בגלל שצרפו לערכה של המארז את המכסה הזה לפאנל הקדמי

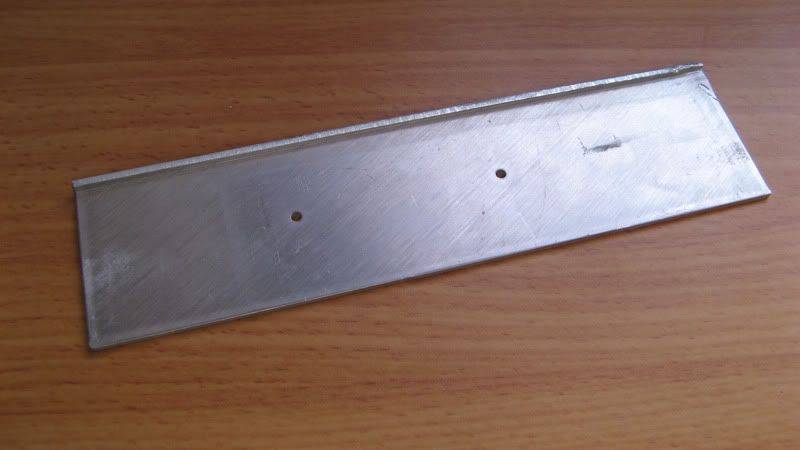

מחתיכת אלומיניום שיש לי שאני הולך לחתוך לחורר ולכופף לפי הצרכים שלי

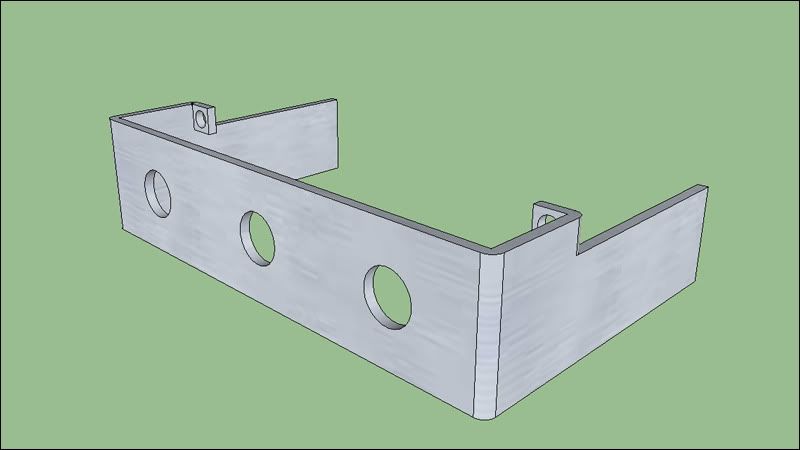

לצורה הזאת שציירתי לשם הדגמה בסקאצ'אפ

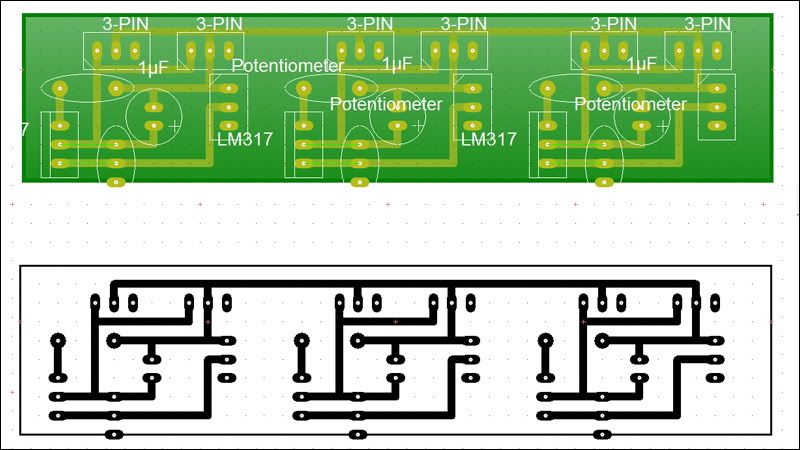

לפי החישוב שלי אני אשתמש בלוח הלחמות נקודות של 40X8 נקודות

ולכן כבר תיכננתי את המעגל (את רובו)

הגורם עם התפקיד הכי חשוב בבקר זהו רכיב LM317 בעצם 3 כאלה



וכבר עכשיו אפנק אותכם בוידאו של תכנון המעגל בתוכנה PCB Wizard

לראות ב 720p HD מסך מלא

כתוב Silence Project כי עוד לא הייתי סגור על השם :D

תהנו, תגובות

והמשך יבוא :D

קישור לתוכן
שתף באתרים אחרים
  • תגובות 30
  • נוצר
  • תגובה אחרונה
YogiBear Zone Addict

YogiBear

פורסם
פורסם

פששש... יפה לראות אדם ותיק מהפורום חוזר לתחום אחרי הרבה זמן שלא ראינו כלום. :D (מה קורה איתך?)

הרבה בהצלחה, המארז נראה בר הרבה פוטנציאל שאני מאמין שעם הכישרון שלך ימומש מעל למצופה.

תשקיע, תהנה ובהצלחה! :xyxthumbs:

נ.ב-

איזה חומרה תשב בפנים? אני מבין שקירור מים לא נראה, אלא יחסית "רגיל".

קישור לתוכן
שתף באתרים אחרים
Blinker Zone Addict

Blinker

פורסם
  • מחבר
פורסם

ואי ממש אהבתי את המארז הזה, בידיוק בתקציב הדליל שלי, שיהיה לך בהצלחה.

תראה אולי תוכל לעשות תאורה לפרונט ככה שיראו את זה דרך הרשת כמו בכמה .

לגבי תאורה אולי, בעתיד

פששש... יפה לראות אדם ותיק מהפורום חוזר לתחום אחרי הרבה זמן שלא ראינו כלום. :D (מה קורה איתך?)

הרבה בהצלחה, המארז נראה בר הרבה פוטנציאל שאני מאמין שעם הכישרון שלך ימומש מעל למצופה.

תשקיע, תהנה ובהצלחה! :xyxthumbs:

נ.ב-

איזה חומרה תשב בפנים? אני מבין שקירור מים לא נראה, אלא יחסית "רגיל".

לא מתוכנן הרבה על המארז הזה

אני רק רוצה להשקיט אותו

החומרה נשארת אותה חומרה

ואני רחוק מקירור מים ... אני לא צריך את זה בטח שלא עם החומרה שלי

תודה על התגובות

ביינתיים הרכבתי אבטיפוס של המעגל בשביל לבדוק עד כמה טוב הוא עובד

ולבדוק מה הערכים של ההתנגדות שאני צריך בכדי שכיוון המתח יהיה ליניארי

הרי לכם סרטון קצר של העבודה :

לראות ב HD 720p

תהנו, תגובות.

קישור לתוכן
שתף באתרים אחרים
arkadur Zone Master

arkadur

פורסם
פורסם

ברוך שובך :yelclap:

התכנון של המעגל מאוד מוכר וידוע - סחטיין על הביצוע, הייתי מנסה לשחק קצת עם הSTARTING VOLTAGE של המעגל בכדי שלא יהיה מצב בו המאווררים לא יעבדו כלל.

כמו כן - לא יזיק לטרנ' איזה סינק קטן - במיוחד אם אתה הולך להעמיד על כל ערוץ יותר ממאוורר בודד ;)

תמשיך לעדכן!

קישור לתוכן
שתף באתרים אחרים
Blinker Zone Addict

Blinker

פורסם
  • מחבר
פורסם

יפה מאוד,

כמה מאווררים אתה מתכוון עוד להוסיף למארז?

אחלה.

בתכנון סופי במארז יהיו 4 מאווררים של 120 ועוד אחד של 140

:xyxthumbs:

אולי בא לך לפשט את שירטוט המעגל אני אישית כמעט לא הבנתי כלום !!

מהשירטוט שלך ! :nixweiss: :nixweiss:

קבל את המעגל המקורי :


פשוט בPCB יהיו 3 מעגלים כאלה אז זה נראה מסובך

µGrip

מה השיר ששמת בסרטון בשני ?

בהצלחה בפרוייקט :xyxthumbs:

גרסאת Instrumental של Timbaland - Kill yourself

תודה לכולם על התגובות

וכעת המשך ....

אז היו כמה שינויים בתוכנית, לא ממש היה בא לי להתחיל לכופף אלומיניום מבלי הכלים המתאימים

להיכנס לחישובים מיותרים של לקחת במשבון את עובי החומר ועוד שתויות נוספות

למזלי על המכסה שהגיע עם המארז יש שני חורים לברגים והחלטתי להשתמש בהם על מנת לתפוס את חתיכת האולומיניום

את אחד מהתופסנים כבר שברתי .. מסתבר שהם עדינים

אז קבלו שני סרטונים של העבודה ותהנו

לראות ב 720p HD על מסך מלא להנאה מושלמת

Fanbus Panel Manufacturing Part 1

Fanbus Panel Manufacturing Part 2

תהנו :) תגובות בקשות שאלות ...

קישור לתוכן
שתף באתרים אחרים
