עזרה בחיבור מפסק (זה עוצר לי את כל המודינג)

[jupiter]

קודם כל תמונה:

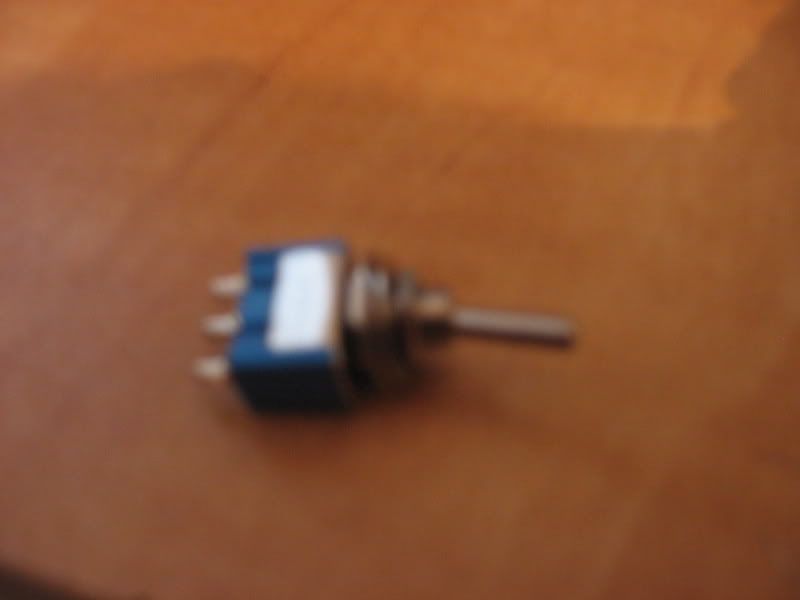

זה המפסק:

כשאני נותן לו חשמל מהספק במצב הקיים הלד נדלק והכל בסדר (אני אמור למשוך משם חשמל למקום אחר והלד הוא בקרה שהוא במצב דלוק)

כשאני מעביר את המפסק למצב השני שבו הוא אמרו לכבות את הלד ומה שאני ימשוך משם הוא מקצר והמחשב כבה...

מה אני עושה לא נכון?

[Ancient1]

לדעתי המפסק פשוט לא תקין

תשיג ספק כח AT , כזה שלא דורש לוח אם להפעלה . נוח מאד

[jupiter]

כל המפסקים לא תקינים??.....

איזה עצבים יאללה!! עד שאני מוצא זמן לעבוד אני נתקע...

מה שלא מסתדר לי זה כהמפסק במצב דלוק ואני מחבר לספק הלד נדלק.. מה שאומר שעובר זרם והכל בסדר....

ודווקא כשאני מוריד את המפסק למצב השני, מצב כיבוי, שם הוא מקצר... נראה לי מוזר... דווקא במצב שלא עובר חשמל?

מה אני מפספס.....????!?!

[shutdown]

סביר מאוד שהבעיה היא לא במפסק אלא בחיבור לא נכון.

קשה לראות בתמונה מכיוון שחלק גדול מוסתר ע"י השרוולים

[Blinker]

^ כנ"ל

תסתקל בציור המצורף

ככה כאשק המפסק פתוח לא מגיע חשמל ליציאה וגם לא ללד וכשהמפסק סגור הלד נדלק והמאוורר או מה שלא תחבר שם גם

בהצלחה

[attachment deleted by admin]

[LaHaV1]

ככה

יש למפסק שלוש רגלים

רגל אחד צריכה לקבל פלוס מהספק כוח

רגל שניה צריכה לקבל פלוס של המאוורר

רגל שלישית צריכה לקבל מינוס מהמאוורר ומהספק

תיראה עם חיברתה כל אחד למקום שלו אז לא צריכה להיות בעיה

עם עדיין יש בעיה אז תסביר יותר איך חיברתה שנוכל לעזור?

[jupiter]

עשית שירטוט של מה בדיוק עשיתי....

זה לא נראה שונה...

תודה לכולם.

אגב עוד לא עשיתי חיבור לכלום... בנתיים שרק יכבה וידליק את הלד והכל יהיה תקין ואני אמשיך הלאה...

[attachment deleted by admin]

[Blinker]

בדיוק זאת הבעיה ... כשאתה סוגר את המפסק אתה מקצר את ה+ וה - של הספק .. והוא נכבה

LAHAV1 גם בהסבר שלך בצב אחד הכל דולק ובמצב שני זה מקצא את ה פלוס והמינוס של הספק (אם הבנתי אותך נכון - לחבר לרגליים לפי הסדר שבו כתבת את זה)

JUPITER נסה לחבר לפי הציור שלי

עריכה : השחור לא אמור להתחבר למפסק בגלל

[jupiter]

תהרוג אותי או שאני באמת חולה.....

או שאני מנסה ולא מבין מה ההבדל...

הכונה היא שחיבו ה + אחרי הנגד היא בסדר ואילו את המינוס אני צריך לחבר אחרי המולקס ואת המולקס למנוס אבל מזה משנה..

:lol: לא הבנתי אפילו את עצמי...

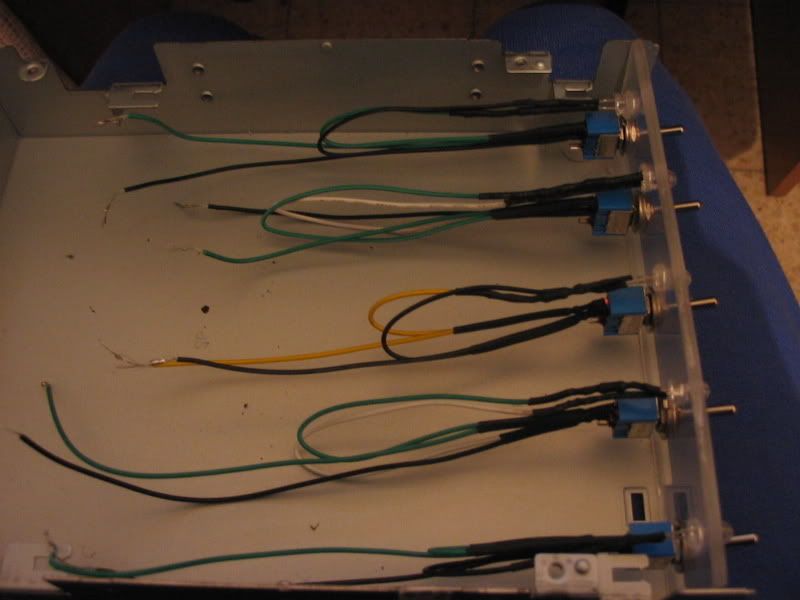

הנה תמונה אולי זה יעזור קצת:

[Blinker]

חח קצת קשה להסביר במילים ... קבל תיקון לשרטוט שלך

[attachment deleted by admin]

[Odedb52]

ולמה בדיוק יש אצלך בשרטוט שני ספקים?!?!?!? ^^^^^^^^^^^^^

[jupiter]

טוב אני אנסה על נגד ומפסק שלא כמו ששירטטת בשביל להבין מה הולך, תודה.

(כשלא עובדים עם הראש עובדים עם הרגליים.. לך תפרק את כל ההלחמות )

ולמה בדיוק יש אצלך בשרטוט שני ספקים?!?!?!? ^^^^^^^^^^^^^

אתה מתכוון ליציאות + - שהוא עשה? זה בגלל יציאה לדבר נוסף... כמו מאוורר (אצלי תאורה\מסך ועוד...)

[Odedb52]

וממתי לד ומאוורר מקבלים את אותו מתח???

**טעות שלי חשבתי שהרגל מחוברת לנגד... **

[Blinker]

Odedb52 אם לא שמת לב יש שם נגד .. ואם אני לא טועה הנגד צריך להיות בסביבות ה 400 אום ** אוקיי תיקנת את עצמך **

כן ה + וה - הם יציאה

תנסה 100% זה פועל כמו שצריך

ועוד שאלה .. אתה מתכוון לחבר הכל למולקס אחד או לכל אחד בנפרד (לא נראה לי)

[jupiter]

לפי השרטוט החדש שלך אני עושה מולק אח לכולם..

וביציאות ה\ + - אני מחבר מולקסים נקבות ולדברים שאני רוצה שיהיו בשליטה מולקס זכר...

לא טוב?
