שיתוף אינטרנט ביתי
איור מספר 1: רשת עם נתב מחוברת לאינטרנט
איור 1 מתאר סביבת עבודה מבוססת רשתLAN (Local Area Network) המתקשרת עם חוט השדרה של האינטרנט, הלא הוא ה-Backbone , בעזרת הנתב .כל מחשב מחובר בצורה סטנדרטית לנתב עם הרכזת, והמודם מחובר בעזרת יציאת ה WAN – ( Wide Area Network).

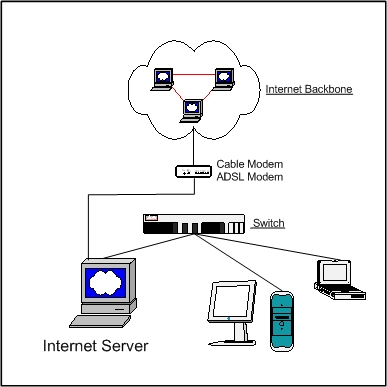

איור מס\' 2: שיתוף אינטרנט ללא נתב ועם מחשב המשמש כשרת אינטרנט
באיור מס\' 2 הוצאנו את השימוש בנתב, והכנסנו לשימוש מחשב ביתי פשוט שמשתף אינטרנט בעזרת שירות ICS (Internet Connection Sharing) – המוטמע במערכות הפעלה נפוצות.
ניתן לזהות כי למחשב שמשמש כשרת האינטרנט נכנסים שני כבלי רשת, ז"א למחשב צריכים לחבר בעצם שני כרטיסי רשת, ואת המודם לחבר למחשב. השיתוף נעשה בעזרת האשף הנמצא במערכת ההפעלה, על כרטיס הרשת המחובר למודם.

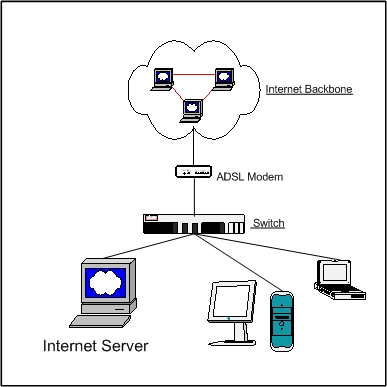

איור מס\' 3: שיתוף אינטרנט ללא נתב ועם כרטיס רשת אחד בשרת
באיור מס\' 3 מתוארת רשת ביתית עם רכזת ביתית Switch 10/100Mbps ,כאשר לא נדרש שימוש בנתב ושני כרטיסי רשת בשרת האינטרנט (שימו לב , רק כרטיס רשת אחד בשרת האינטרנט! והמודם הוא מודם רגיל שאינו משודרג.).

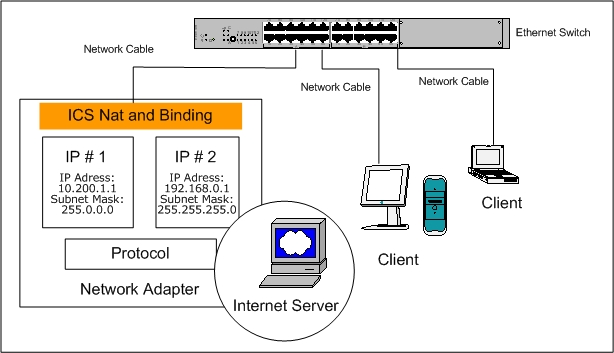

ובכן, כאן אנחנו נכנסים לעוצמה הגלומה בהקצאת שתי כתובות IP לכרטיס רשת אחד.
גם כאן נעשה שימוש בשיתוף אינטרנט מוכר וידוע ICS המוטמע במערכת הפעלה WindowsXP.
IP # 1 בעזרת ה- Subnet בעצם מתקשר עם מודם ה- ADSL, לעומת IP # 2 שמתקשר עם שאר הרשת, ובעצם מקדם את חבילות המידע של האינטרנט .כל זה נעשה כמובן בעזרת הגדרת כתובת וירטואלית נוספת ושיתוף אינטרנט בעזרת ICS. מחשב השרת בעצם מחייג לאינטרנט בעזרת חיבור ה- VPN שנגדיר .
