לאחר שעניין אותי הפלאג של הWinamp

החלטתי לעשות אחד כזה של דברים אחרים (:

אז ככה, אח שלי עושה פרספקס שזוהר (www.metku.net)

אז אמרתי לו , אם כבר אתה עושה את זה, אני אעשה לך שמתי שקורא משהו, לד יהבהב.

עכשיו , לא ידענו מה זה כל חיבור ביציאה הפרללית , אז זה מה שעשינו

התמונות נראות כאילו זה זוהר בUV, אבל.. זה לא

עכשיו לשאלות.

1.איזה רגל של הלד היא החיובית ?

זהו, סוף השאלות

הארוכה יותר.

הארוכה יותר.

ז"א, שאני צריך לחבר לרגל הארוכה יותר את הנגד , הנגד למקור החשמל(+5) .

ואת הרגל השניה של הלד לחבר לאדמה (0)..?

כן.

כדי להיות בטוח איפה זה המינוס והפלוס ...

אתה יכול לראות שברגל של המינוס בקצה העליון שלה יש פלסטיק שבור כזה ...

אני מתכוון נכון הלד מלמעלה זה פלסטיק עגול אז תסתכל טוב ותראה שבחלק התחתון של הלד יש חלק ישר...

החלק הישר הזה אומר שזאת הרגל של המינוס..!

השיטה שאתה מדבר עליה דורשת יותר זמן, ופחות נוחה.

השיטה עם הרגליים הכי פשוטה (אם אתה לא חותך את הרגליים של הלד השיטה תעבוד).

למעשה, השיטה ש-Spider - Mike דיבר עליה היא השיטה המומלצת ביותר, כיון שנתקלתי אין ספור פעמים בלדים שאו רגליהם היו חתוכות כבר/הולחמו בעבר או לדים שפשוט באות עם רגליים שוות באורכן. השיטה הבטוחה והיעילה ביותר היא בדיקת מכסה הלד ומציאת החלק הישר.

נדב

רשום לי שהLPT מספק פה 5 וולט,

http://www.epanorama.net/circuits/parallel_output.html

אבל כשאני מחבר אותו עם נגד הוא פועל חלש, ובלי נגד הוא פועל בסדר.

לקנות נגד אחר או לחבר בלי נגד?

ד.א עוד משהו שהיה רשום וכמה קטעים מהמאמר :

       Dn Out ------+

                     |+

  Sourcing         Load (up to 2.6 mA @ 2.4 v)

                     |-

        Ground ------+

You can make simple circuit for driving a small led through PC parallel port. The only components needed are one LED and one 470 ohm resistors. You simply connect the diode and resistor in series. The resistors is needed to limit the current taken from parallel port to a value which light up acceptably normal LEDs and is still safe value (not overloading the parallel port chip). In practical case the output current will be few milliampres for the LED, which will cause a typical LED to somewhat light up visibly, but not get the full brigtness.

אז תשים נגד יותר קטן

יש לך מושג איך לחשב?

:-\ - הייתי ממליץ לך לקרוא קצת יותר על הממשק המקבילי לפני שאתה מתחיל להתעסק איתו...

המתח שם הוא דיגיטלי - משמע - לא מיועד ל-sourcing... (חיבור מכשירים ישירות אליו...- כמו חיבור לשקע החשמל - source)

נכון, ניתן לחבר אליו לדים - רגילים - שבד"כ צורכים כמה מיליאמפרים, אבל לד אולטרה ברייט צורך כ-20מיליאמפר, עפ"י הנתונים שלך (זה מהחוברת של הלוח אם? כי כל יציאה מקבילית שונה מהבחינה הזאת...) :

Sourcing Load (up to 2.6 mA @ 2.4 v)

2.6 ממש לא מתקרה ל20... היציאה הפרללית מספקת סיגנל של 5V לא מתח עבודה של 5V - יש הבדל גדול מאוד!

סיגנל אומר on/off ולמתח עבודה ניתן לחבר רכיבים...

תוכל כפי שכתוב לחבר לדים רגילים, אבל לאולטרה ברייט יש סיכוי טוב לשרוף את הצ'יפ של היציאה המקבילית וביחד איתו חלקים נוספים...

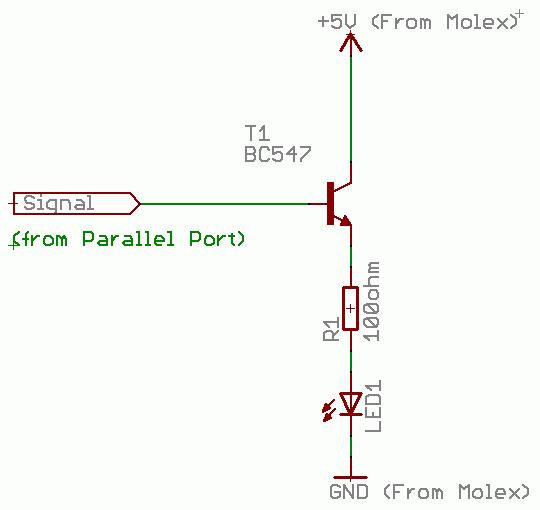

שוב, כפי שכבר אמרתי - כל יציאה על כל לוח היא בד"כ שונה ולכן יש מעגלים כאלו שכבר ניבנו, אם הנתונים הללו נכונים ללוח האם שלך - ממש לא ממליץ לך ללכת על מעגל כזה אלא על מעגל מבוסס טרנסיסטורים - לדוגמא :

תוכל גם לחבר יותר מלד אחד לכל חיבור כזה - אם תרצה אוסיף גם את זה...

אבל אם אכן אלו נתוני החיבור שלך ותנסה לבצע לו sourcing - הוא יישרף... אם לא - תלוי בנתונים...

אוקיי

אני אלך בדרך שלך.

רק ש..אהמ, אין לי את החלקים כרגע .

5 לדים לחיבור מולקס של 5/12 וולט יספיק?

ואיזה נגד אני צריך בשבילהם?

ואהמ, אם תוכל בבקשה תסרטט לי חיבור של חמישה לדים כשכל אחד מקבל מאותו מולקס(אם זה אפשרי) מתח , אבל יכול להתכבות לפי יציאת LPT אחרת.

ניסיתי בעצמי לעשות ו.. אולי ככה (רק עם 3 לדים סתם כי היה בא לי)

[attachment deleted by admin - 90 dayss]

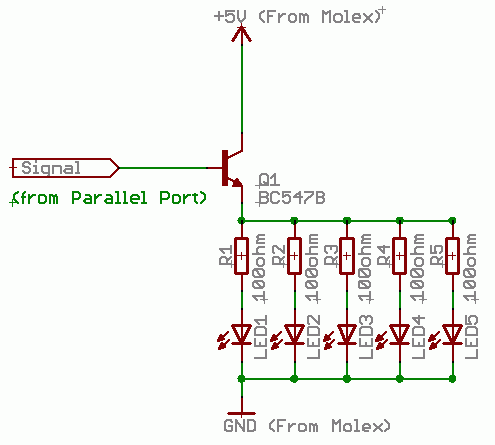

אם התכוונת שכל אחד מהלדים יופעל עפ"י סיגנל אחר - אז מה ששירטת מצויין, אם כל הלדים אמורים להיות מוזנים מאותו סיגנל זה יראה כך

ערך הנגד כתוב בשתי הסכמות (הקודמת וזאת...) = 100אוהם... (ממליץ לך לקרוא את מדריך התאורה שבסטיקי או באתר (אותו מדריך) אם אתה מעוניין להבין את החישוב בעצמך...)

בהצלחה...

תודה, עזרת לי מאוד !

אפשר לדעת עם איזה תוכנה סירטטת את זה?

וכבר קראתי את המדריך ההוא והבנתי..

רק שאלה, זה משנה באמת איפה אני שם את הנגד?

כי לפי מה שהבנתי כל הרכיבים מתחלקים בVolt לפי הצריכה שלהם..

רק שאלה, זה משנה באמת איפה אני שם את הנגד?

כי לפי מה שהבנתי כל הרכיבים מתחלקים בVolt לפי הצריכה שלהם..

א. מזתומרת איפה לשים את הנגד? אם אתה מתכוון אם לשים אותו בין הדיודה ל-GND או בין הדיודה לטרנז', אז זה לא משנה.

ב. בחיבור האחרון, כל הלדים יקבלו אותו מתח, וזרם לפי הצריכה שלהם.

בחיבור הקודם, כל ה"מיני-מעגלים" (טרנז'+לד+נגד) יקבלו אותו מתח בקולט.

אה כן, וזה לא קשור למיקום הנגד... (בהנחה שהכוונה שלך הייתה מה שדיברתי בסעיף א)
