שאלה על מעגל המראה בתוצוגת לדים עוצמת לדים

Featured Replies

פורסם

במעגל זה:

http://www.aaroncake.net/circuits/vumeter.htm

חיברתי הכל וזה עובד.. אבל!

כשאני שם מוזיקה נמוכה יחסית רב הלדים נדלקים איך אני יכול לעשות שהוא יהיה פחות רגיש למוזיקה כלומר שהלדים ידלקו במוזיקה חזקה יותר?

תודה!

פורסם

נסה לחבר נגד כלשהו בטור עם המקור סאונד. אני לא יודע איזה נגד יתאים, אז אני אמליץ להתשמש בפוטנציומטר.

פורסם
  • מחבר

זה לא עזר...

רעיון נוסף?

פורסם

;) ברור שזה לא יעזור - נגד בטור משנה רק את הזרם, מה שאתה צריך זה מחלק מתח, מכיוון שה-lm3915 מגיב למתח (ואני מניח שבו המעגל משתמש...)

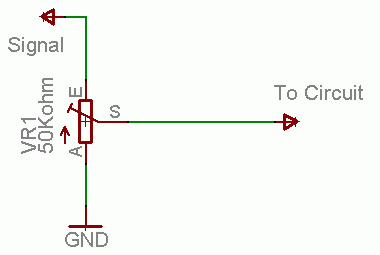

ניתן להשתמש בפוטנציומטר (3 רגלים) - כך :


לא העפתי עוד מבט בסכימה שקישרת - אבל מה שנתתי זה די סטנדרטי להנמכת כל סוג סיגנל..

- מאוד פשוט, אתה מחבר את 2 הרגלים הצדדיות של הפוטנציומטר - אחת לאדמה ואחת לאות הנכנס.

- את הרגל האמצעית של הפוטנציומטר אתה מחבר לאיפה שחיברת מקודם את הסיגנל למעגל...

בחרתי ב50K אבל אפשר להשתמש גם בפחות כמובן.

אם עדיין לא עוזר לך אני אבדוק את תרשים המעגל יכול להיות שמה שיש לך פשוט לא טוב, יש כמה עקרונות שחשוב להקפיד עליהם בעת חיבור מעגלי lm3914/5.

מקווה שיעזור...

פורסם

הסבר קטן

יש שני רגלים קבועות(לא משנה מה אתה מחבר לאדמה ומה ל"SINGEL")

ואת הרגל השלישית אתה מחבר למעגל

עם אתה לא מצליח להבין מה זה כל רגל

תשתמש ברב מודד(על אומים)

פורסם
  • מחבר

כרגע אין לי את זה אז ככה שזה יקח קצת זמן עד שאני יצליח...

שאלה נוספת...

כשהלדים האדומים מתחילים להדלק הלדים הירוקים והכחולים שהם נדלקים בווליום חלש יותר נהיים יותר חלשים למה?

פורסם

כי הזרם מתחלק בינהם..פחות זרם= עוצמת הארה חלשה יותר
