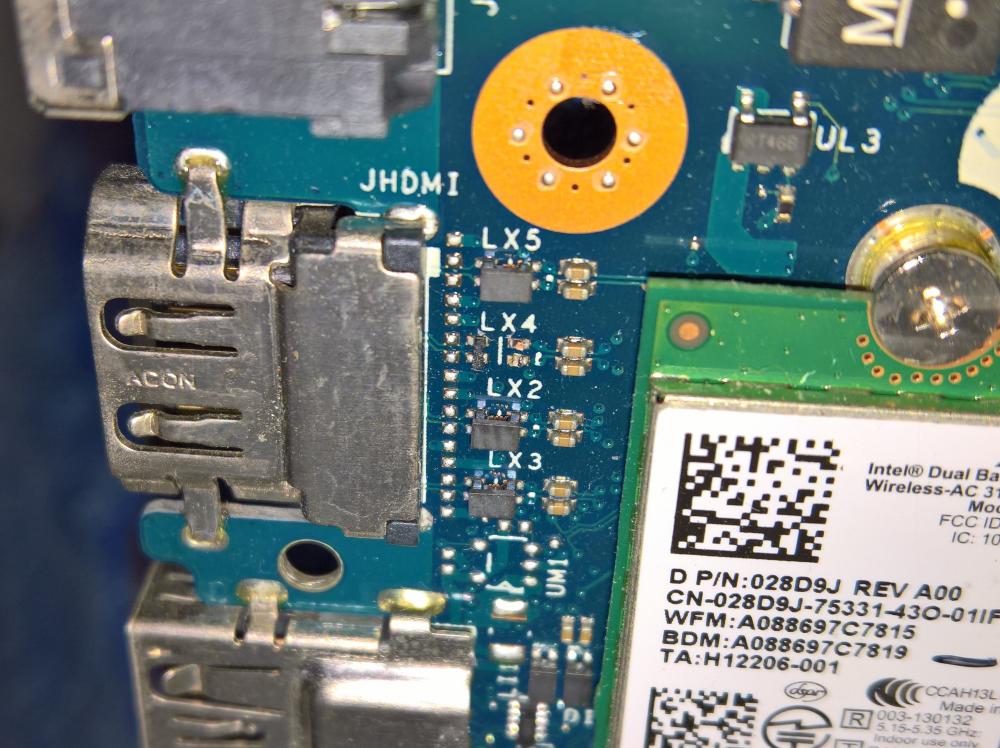

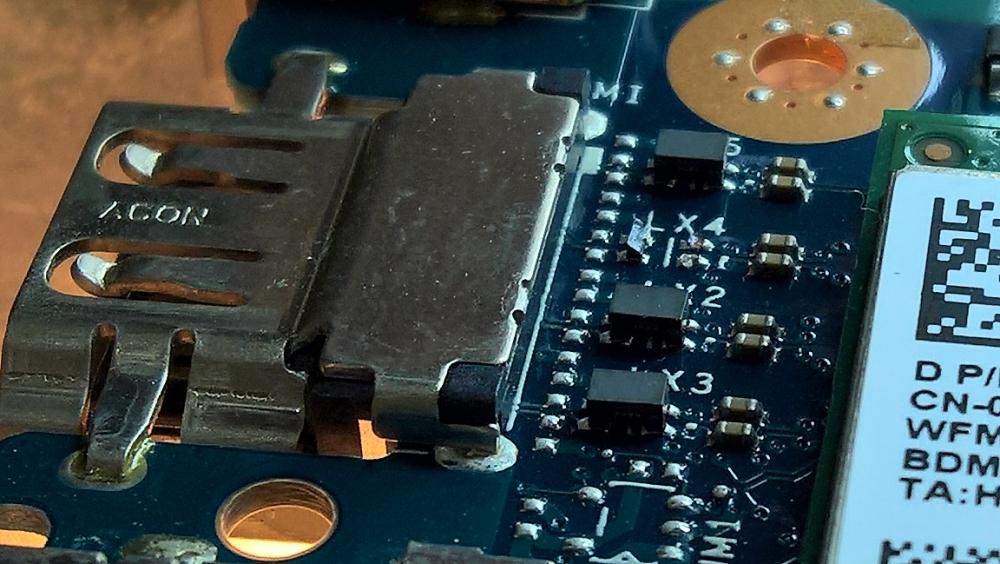

היי, צריך בבקשה את עזרתכם בזיהוי ואיתור (עדיף EBAY, או אם יש בארץ במחיר משתלם) של שני רכיבים שונים, אצרף תמונות כמובן (-:

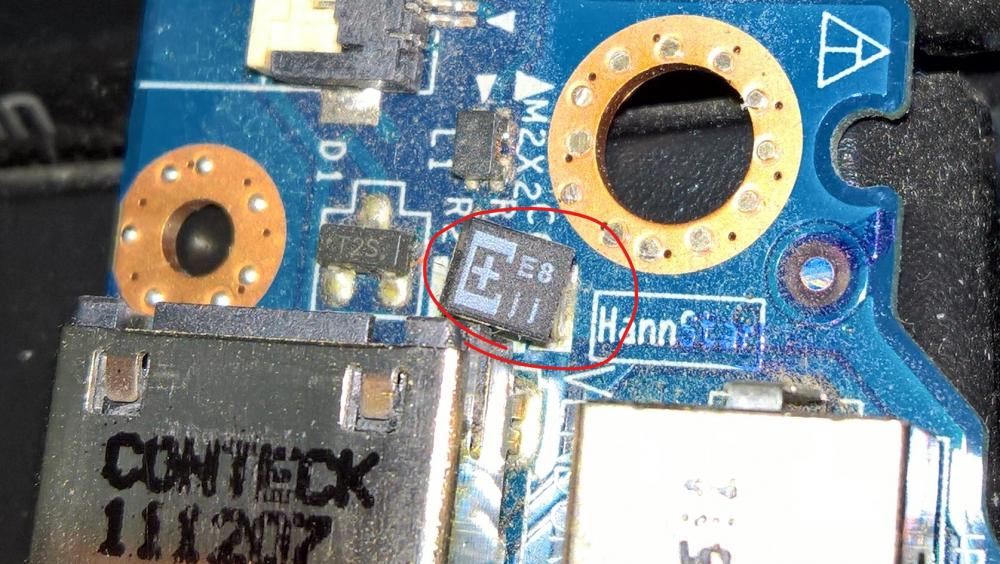

הרכיב שרשום עליו E8 זה הרכיב השני, מאמין שאת זה אפשר לזהות בקלות, אני פשוט לא מכיר (-:

תודה רבה!WP_20161030_15_55_05_Rich_LI (2).jpg

WP_20161107_22_59_16_Pro_Ink_LI (2).jpg



  • ציטוט
    • פורסם
    • מחבר

    מישהו? בבקשה

  • ציטוט
    • פורסם

    רכיבי ה LX הם ככל הנראה common mode choke. תוודא על ידי מדידת התנגדות בין הפין המגיע מה HDMI והפין שהולך לקבל לייד ב 1 מהרכיבים התקינים. אם יש שם קצר/קרוב לקצר, זהו common mode choke. אם הקצר בין 2 הפינים מצב ה HDMI או 2 הקבלים, זהו isolation transfomer



    רכיב common mode choke מסנן הפרעות שמגיעות על 2 החוטים של ה data באותו סימן. בתנאים טובים ההפרעות נמוכות וייתכן שהחיבור יעבוד גם אם תחבר את הקווים ישירות מהכניסה ליציאה ללא הרכיב. יתכן שלא יעבוד בכל מקרה



    הרכיב השני הוא ככל הנראה קבל. אם צד ה - שלו מחובר לאדמה וצד ה + למסילת מתח (שמחוברים אליה קבלים אחרים), הוא קבל. לפי גודל הוא כנראה כמה עשרות uF מקס', את המתח תבחר בהתאמה למתחים שיש במעגל (בהנחה שהוא מחובר למסילה אם המתח הגבוה ביותר, אם לא ידוע אחרת)

  • ציטוט
    • 2 שבועות מאוחר יותר...
    פורסם
    • מחבר
    ציטוט של Ash Binary

    רכיבי ה LX הם ככל הנראה common mode choke. תוודא על ידי מדידת התנגדות בין הפין המגיע מה HDMI והפין שהולך לקבל לייד ב 1 מהרכיבים התקינים. אם יש שם קצר/קרוב לקצר, זהו common mode choke. אם הקצר בין 2 הפינים מצב ה HDMI או 2 הקבלים, זהו isolation transfomer



    רכיב common mode choke מסנן הפרעות שמגיעות על 2 החוטים של ה data באותו סימן. בתנאים טובים ההפרעות נמוכות וייתכן שהחיבור יעבוד גם אם תחבר את הקווים ישירות מהכניסה ליציאה ללא הרכיב. יתכן שלא יעבוד בכל מקרה



    הרכיב השני הוא ככל הנראה קבל. אם צד ה - שלו מחובר לאדמה וצד ה + למסילת מתח (שמחוברים אליה קבלים אחרים), הוא קבל. לפי גודל הוא כנראה כמה עשרות uF מקס', את המתח תבחר בהתאמה למתחים שיש במעגל (בהנחה שהוא מחובר למסילה אם המתח הגבוה ביותר, אם לא ידוע אחרת)

    היי, תודה על המענה! מצטער על הדילאיי!

    אני לא ממש יודע לבדוק את הקצר, אבל לפי מה שרשמת עשיתי חיפושים והרכיבים שמצאתי דומים (רשמתי hdmi 2.0 common mode filter ) והרכיבים שמצאתי מאוד דומים למה שיש שם (הלוח הוא של מחשב נייד שנמצא כבר אצל הלקוח שלי -לא רציתי להשבית אותו עד שאמצא את הרכיב) השאלה איזה אני צריך לקנות ) אילו נתונים  אני צריך?

    לגבי הרכיב השני, התייעצתי באיזה פורום ורשמו לי שזה רכיב של SANYO "Poscap Dry tantalum B2 series
    E8 suggesting 150 ufd and the j as 6.3VDC voltage rating "

    ה-J מסמל שזה 6.3V וה-E שזה 150uf , רק שאני לא מצליח למצוא את הרכב הזה באיביי נגיד..יש כאלו דומים עם נתונים שונים, יש רעיון מאיפה אוכל להשיג?

    תודה!

  • ציטוט
    • 2 שבועות מאוחר יותר...
    פורסם

    הם לא מדרגים אותם לפי uH (אולי כי משהוא שם כבר לא ליניארי בגדלים/תדרים האלה ?) אלא לפי impedance at frequency. מחיפוש נראה שהרוב הם 90 ohm, יש כמה שהם פחות. כנראה אם תשים 90 ohm הא יעבוד...



    ודא שהמידות מתאימות כך שתוכל להלחים אותו



    לקבל הדרישות הן פשוט שיהיה דומה או טוב יותר בקיבול, מתח ו ESR (ב ESR טוב יותר = נמוך יותר). אם תחפש לפי שם הסדרה + קיבול (150 uF, לא ציפיתי שיהיה כזה גדול) + מתח כנראה שתמצא את הקבל המתאים
