טרנזיסטור במצב רוויה 2N2222 vs 2N3904


Elad128

Recommended Posts

שלום,

בעקבות הפוסט הזה (אין  צורך לקרוא. מצרף רק כדי בשביל הרקע):
https://hwzone.co.il/community/topic/564537-%D7%9C%D7%9E%D7%91%D7%99%D7%A0%D7%99%D7%9D-%D7%91%D7%90%D7%AA%D7%A8-https123dcircuitsio/?page=1
שהוא המשך לפוסט הזה:
https://hwzone.co.il/community/topic/563294-%D7%A6%D7%A8%D7%99%D7%9A-%D7%A2%D7%96%D7%A8%D7%94-%D7%91%D7%91%D7%A0%D7%99%D7%AA-%D7%9E%D7%A2%D7%92%D7%9C-%D7%9C%D7%93%D7%99%D7%9D/

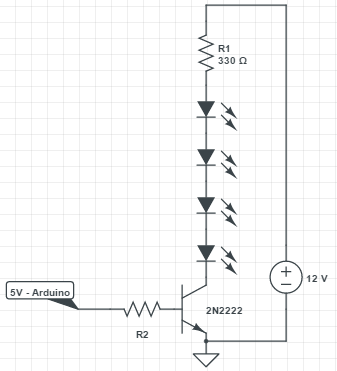

רציתי לבדוק ערכים עבור מעגל שיפעיל את המקטעים של התצוגה. כל מקטע יורכב מהמעגל הבא (מצרף שירטוט):

npn.png.2da71b909c28acfd896da54d2653dda7

למיטב הבנתי, בנגד שמחובר לבסיס R2, אוכל לבחור ערך של כמה קילו-אוהם. לפחות בלי בעיה ולא תהיה פגיעה בזרם שיעבור דרך הלדים.
כמובן שזה במטרה להעמיס על הארדוינו כמה שפחות.

כדי לוודא חיברתי מעגל ושמתי לב שברגע שאני עובר ערך של 700ohm בערך הזרם דרך הלדים מתחיל לרדת. שכאשר מחובר נגד בערך של 2k~ הזרם צונח ל-4mA..

באותו מעגל, החלפתי את הטרנזיסטור ל- 2N3904 (שאמור להתנהג באופן זהה עבור המעגל הזה) והזרם לא נפגע כמו עם 2N2222.
מדוע זה קורה? יש משהו שאני מפספס פה?


תודה

קישור ישיר להודעה
שתף באתרים אחרים

לטרנזיסטור יש הגברת זרם סופית. בשביל לקבל זרם רצוי בקולקטור (מעגל הלדים), עליך לתת זרם לא קטן מ- משהוא בבסיס (מהארדואינו)



ההתנהגות של טרנזיסטור לא ליניארית, אבל היא דומה ל :

זרם קולקטור רצוי / HFE = זרם בסיס מינימלי



הפרמטר HFE הוא רמת ההגברה של הטרנזיסטור. הוא נתון שיש בו הרבה אקראיות (לא מגיעים לדיוק גבוה בייצור של הטרנזוסטורים), אבל יש ערך מינימלי כלשהוא שהיצרן מתחייב אליו. לפעמים כמה ערכים שונים כפונקציה של הזרם בקולקטור. הערך הזה נמצא ב datasheet



במקרה שלנו נניח שאתה מדליק את הלדים ב 10mA..15mA



ה HFE בטרנזיסטורים האלה הוא בסדר גודל של 100 ומעלה. נניח שהוא 100

15mA / 100 = 0.15mA (זרם מינ)



הארדואינו מוציא 5V, על הבסיס של הטרנזיסטור נופל 1V, על הנגד 4V

4V / 0.15mA = 24K (נגד מקס)



הנגד שבחרת קטן פי כמה מהמקס'. זו בחירה נכונה







בדוק כמה דברים אחרים :



 - לטרנזיסטור ה 2222 קיימות כמה גרסאות, באחת מהן הסדר של הרגליים הפוך. אם חיברת את הטרנזיסטור למעגל כש C ו E הפוכים, יכול לקרות שהוא יעבוד ב "מצב הפוך" שבו HFE בסדר גודל של 1 ויכול להיות גם פחות (במקום 100 במצב תקין)



 - יכול להיות שנפלת על טרנזיסטור אם HFE נמוך במיוחד - אולי פגם ייצור, אולי הוא נפגע מחשמל סטאטי וכו'



 - אם הטרנזיסטור "הטוב", מה המתח שנופל על הלדים (לא כולל נגד ה 330 ohm) ומה המתח על הנגד ? אם "הכנסת" 4 לדים בטור ב 12V, יכול להיות שהמתח שנשאר לנגד/טרנזיסטור (גם עליו נופל משהוא - VCEsat) גבולי. בטרנזיסטורים שונים VCEsat יכול להיות קצת שונה. אולי ב 3904 הוא עדיין נמוך מספיק, וב 2222 הוא קצת יותר גבוה והמתח על הנגד שואף ל 0

קישור ישיר להודעה
שתף באתרים אחרים

11010010110, ראשית תודה רבה! תמיד מחכימים מהתגובות שלך



בסופו של דבר מסתבר שהטרנזיסטור היה הפוך כמו שאמרת :kopfpatsch:

הייתי בטוח שבדקתי את זה. רק שבמהלך הבדיקות שרפתי את הפיוז במולטימטר וזה היה כנראה בדיוק לפני שבדקתי אותו הפוך..

בכל מקרה, החלפתי את הפיוז ולמולטימטר שלום.



כעת לאחר שהפכתי את הטרנזיסטור שמתי נגד של 20k בבסיס, דרכו זרם כ-200uA. ודרך הלדים 11.6mA. נהדר!



אז שוב תודה!

קישור ישיר להודעה
שתף באתרים אחרים
