פרויקט קירור מים White black green

Featured Replies

פורסם

שלום לכולם!



אוקיי אז ככה כבר תקופה ארוכה שאני מתעניין במערכות קירור מים בבנייה עצמית.

אחרי הרבה זמן עם קירור נוזלי H100 החלטתי לעבור לקירור מים בבנייה עצמית חיפשתי באינטרנט חקרתי קראתי מדריכים באתרים בארץ ובחו"ל והתחלתי לבחור חלקים.

לאחר שמצאתי את כל החלקים שאני רוצה והגעתי לשלב של החשבון ראיתי שעם משלוח לארץ אני מגיע לכמעט 3000 שקל.

החלטתי לרדת מזה, ואז בדיון שנפתח פה בפורום אחד המשתמשים בשם Chen963 פנה אלי ואמר שיש לו חלקים לקירור מים שהוא מוכר ואמר שאם אני לא בטוח בעצמי ורוצה שהוא יבנה את המערכת אני יביא אליו את המחשב.

אז ביום שלישי שעבר הגעתי אליו עם המחשב קיבל אותי בפנים יפות הסביר לי מה שרציתי הראה לי את החלקים וסיכמנו שעד יום שבת הוא יסיים את ההרכבה ובדיקות למערכת.

בנוסף למערכת שתכף אפרט אילו חלקים, הוא הוסיף לי לדים ובקר לדים צנרת וכל החיבורים עליו.

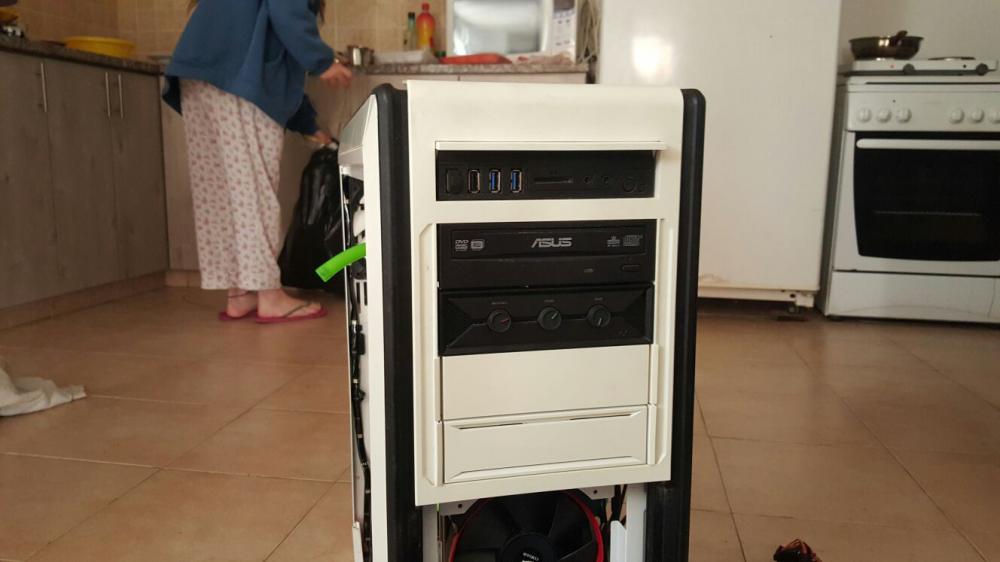

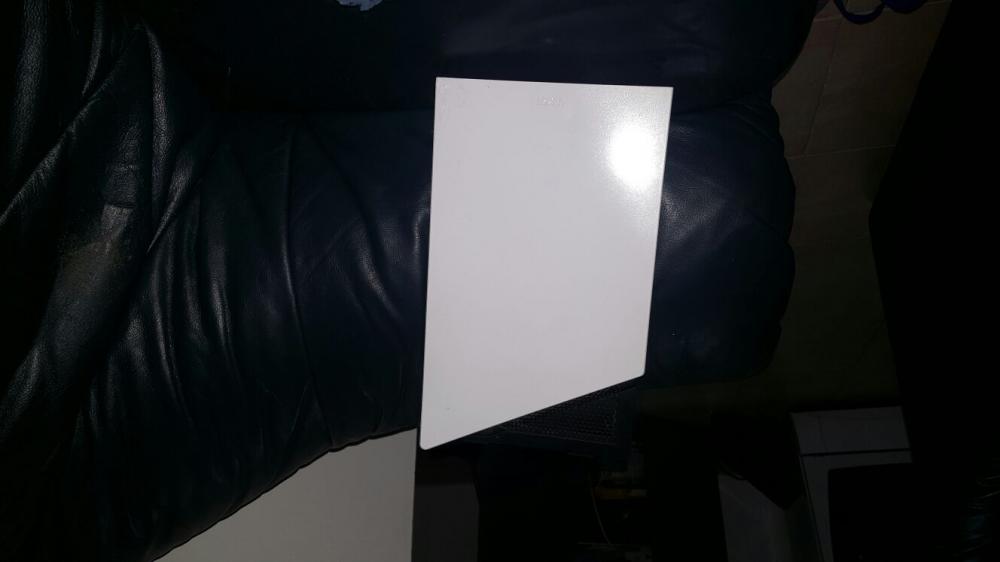

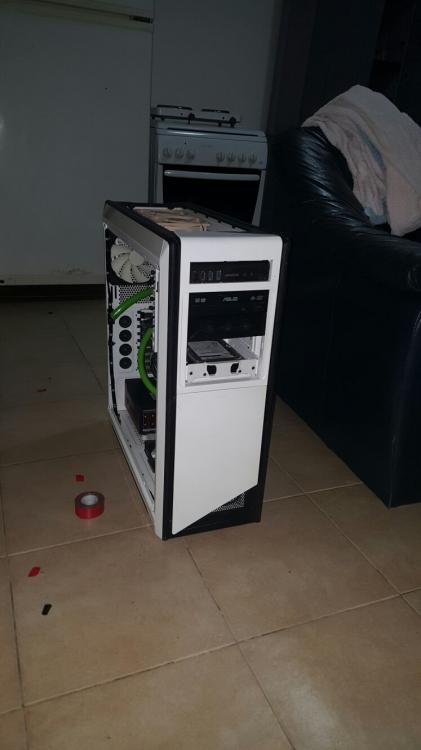

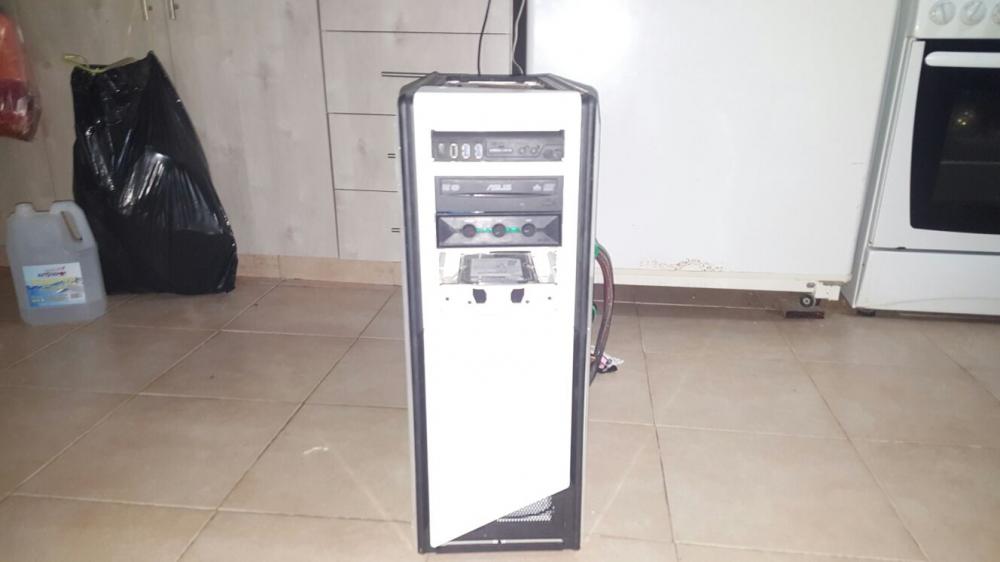

 המארז שלי בצבע לבן ועם הזמן הצהיב אז חן גם הלך קנה צבע וצבע את הפלסטיקה של המארז.





אתחיל במפרט המחשב שלי:



מעבד: I7 5820 OC 4.6
מערכת קירור מים, ה 970 לא הוכנס ללופ.
לוח אם: asus sabertooth x99
זכרוון: G.Skill Ripjaws 4 32GB DDR4 2400MHz CL 13-13-13
הארדיסקים: SSD samsung EVO 840 250GB
samsung F3 1TB
ספק: HEC cougar 1200W
מארז: nzxt switch 810



החלקים של קירור המים:



בלוק: swiftech apogee xl cpu

ראדיאטור 1: magicool 240 slim

ראדיאטור 2:  RX240

צנרת גמישה צבע ירוק: Xspc Flex 7/16x5/8

מתאמים: Xspc +EKwb 7/16x5/8

מיכל: Switich mc35 100ml

משאבה: Fc 1000



לאחר הרצת המערכת 24 שעות לבדיקת נזילות הכל עבר תקין הטמפרטורות מעולות.



במנוחה 20-25 מעלות

במאמץ 45-56 מעלות.



במערכת הקודמת:



במנוחה 25-30

במאמץ 75-85



האוברקלוק שהצלחנו להגיע אליו הוא 4.6 למעבד לפני כן עם ה H100 לא עברתי את ה 4.3.

לזיכרון לא נגענו הרבה רק הורדנו את ה CL מ 15-15-15 ל 13-13-13, ניתן להשיג יותר MHZ עם CL 14 אפשר להגיע ל 2800 לזיכרון אבל CL נמוך עדיף לי.

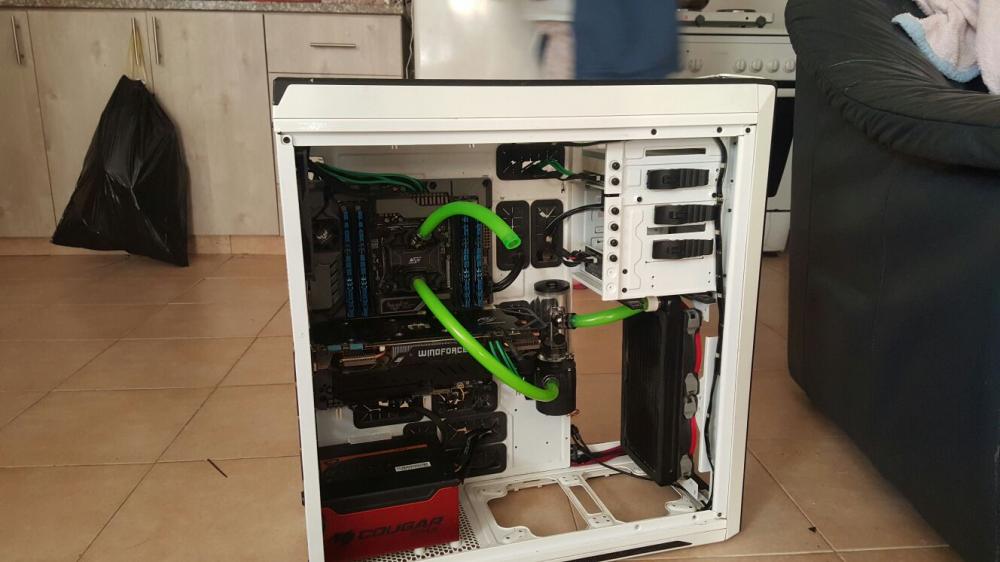

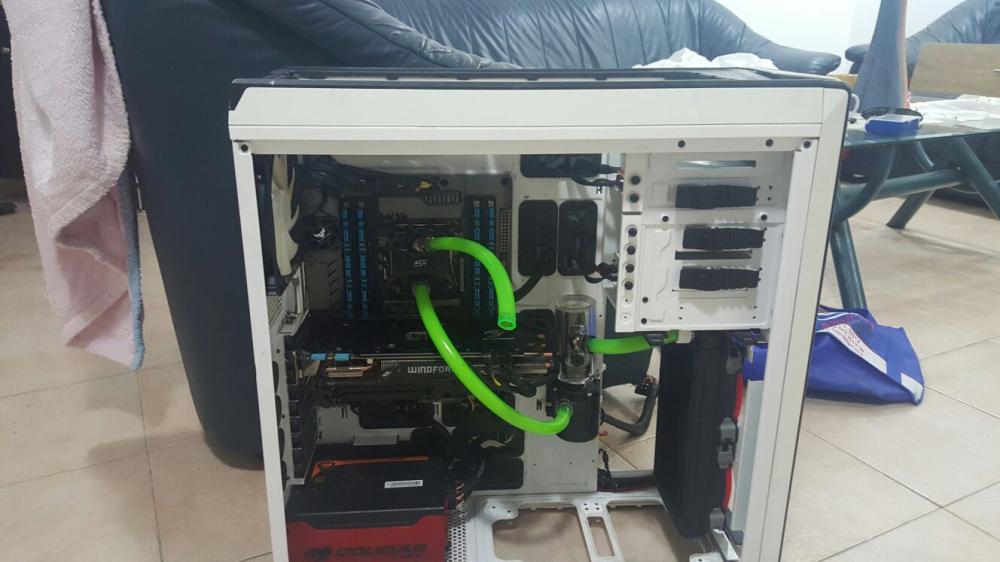

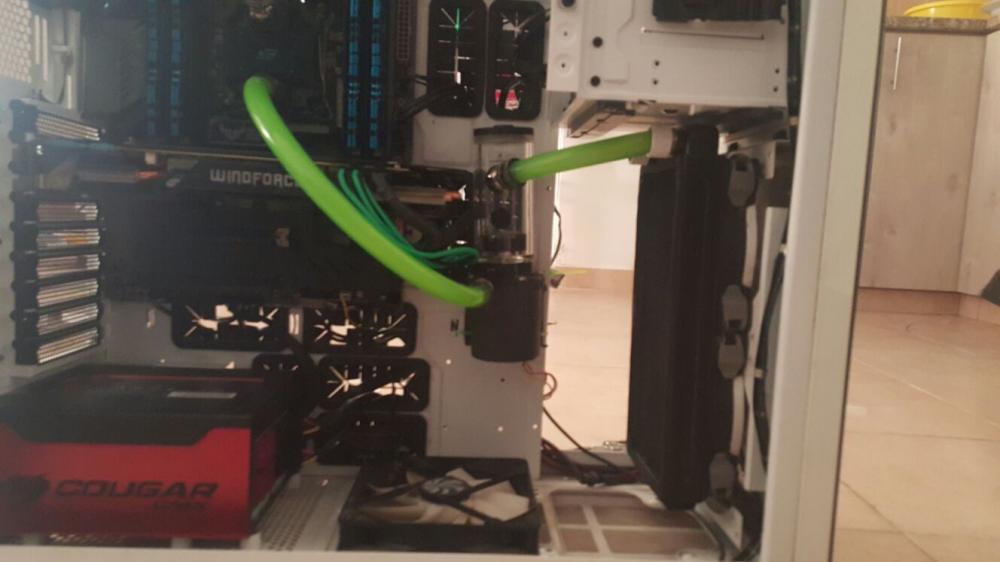

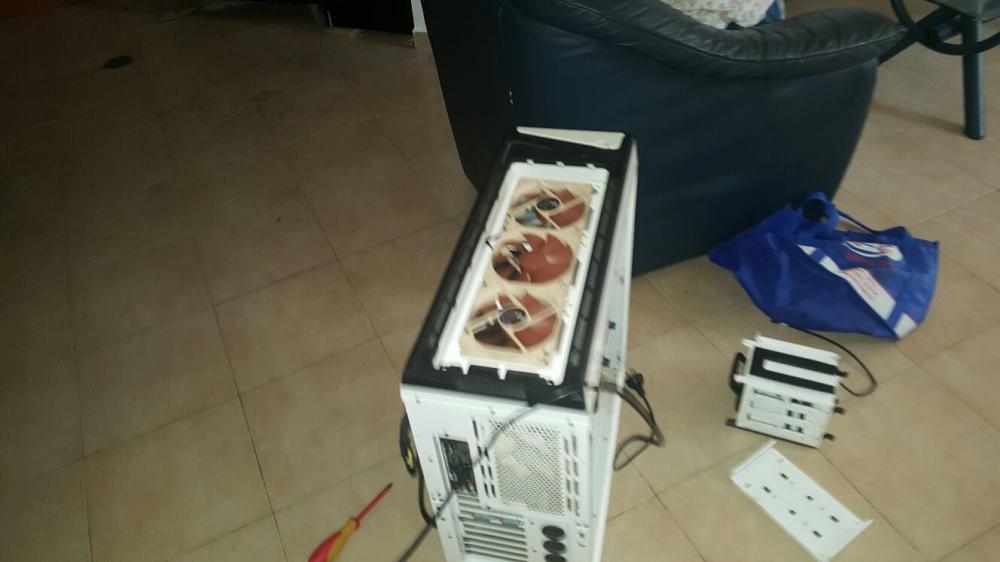

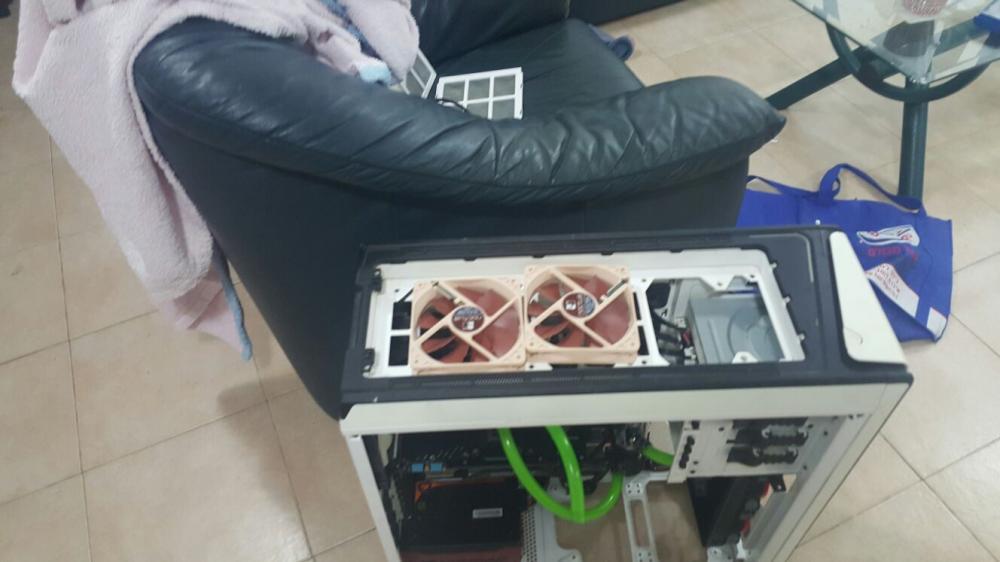

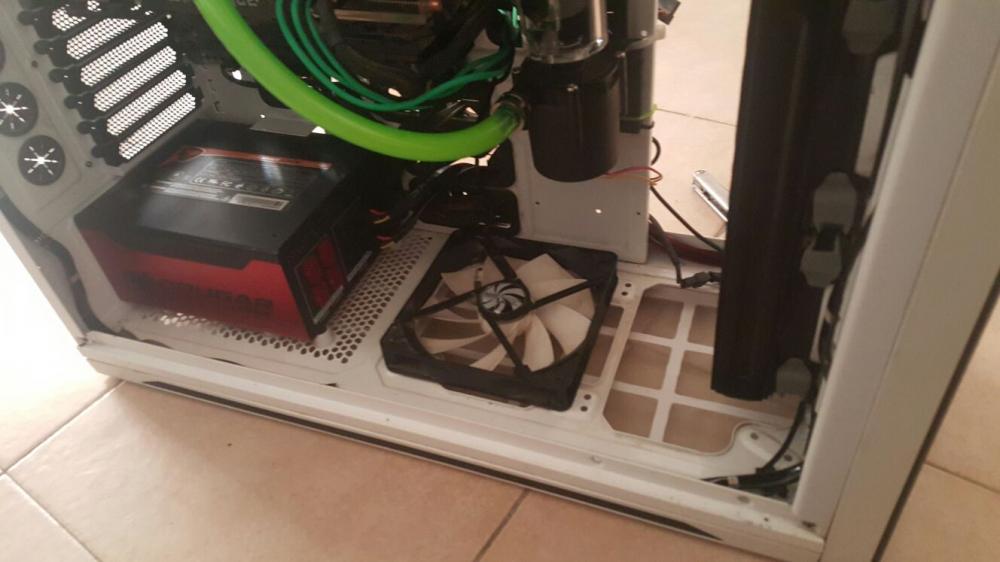

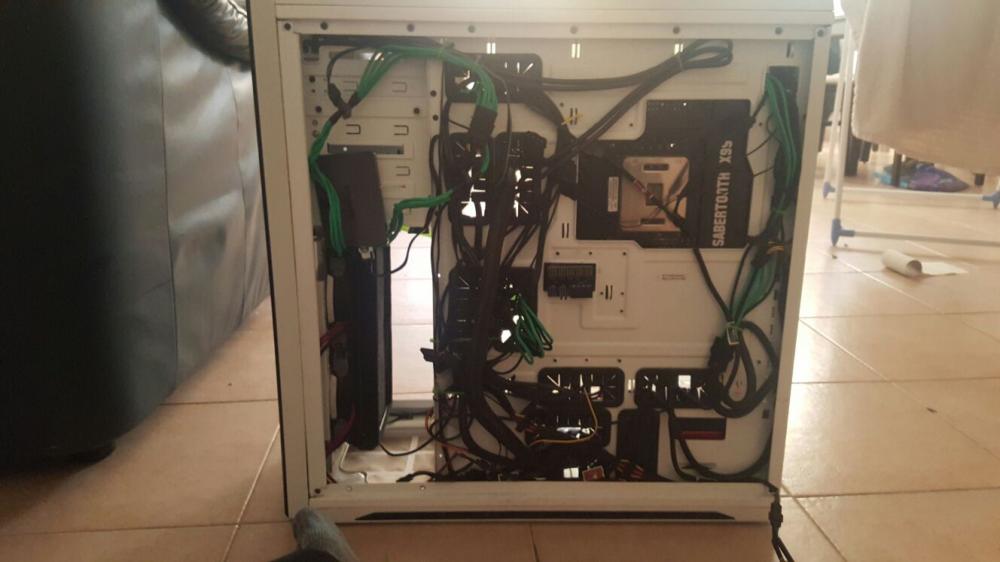

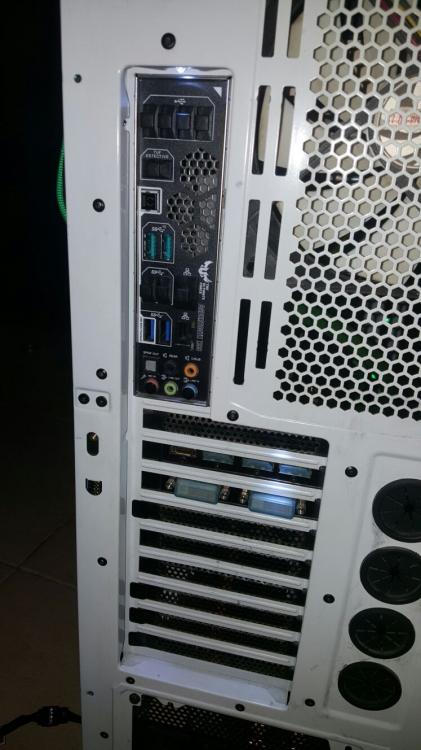

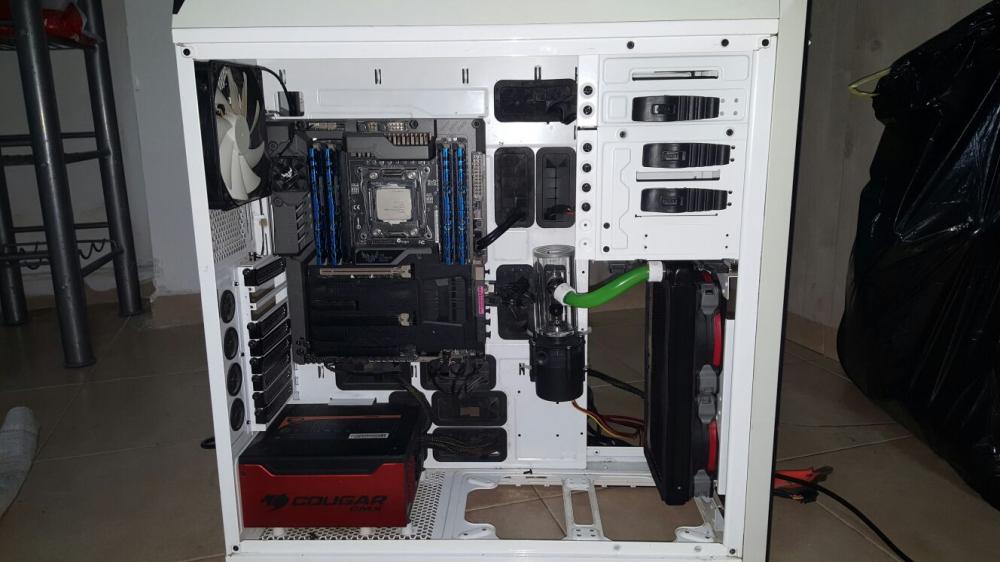

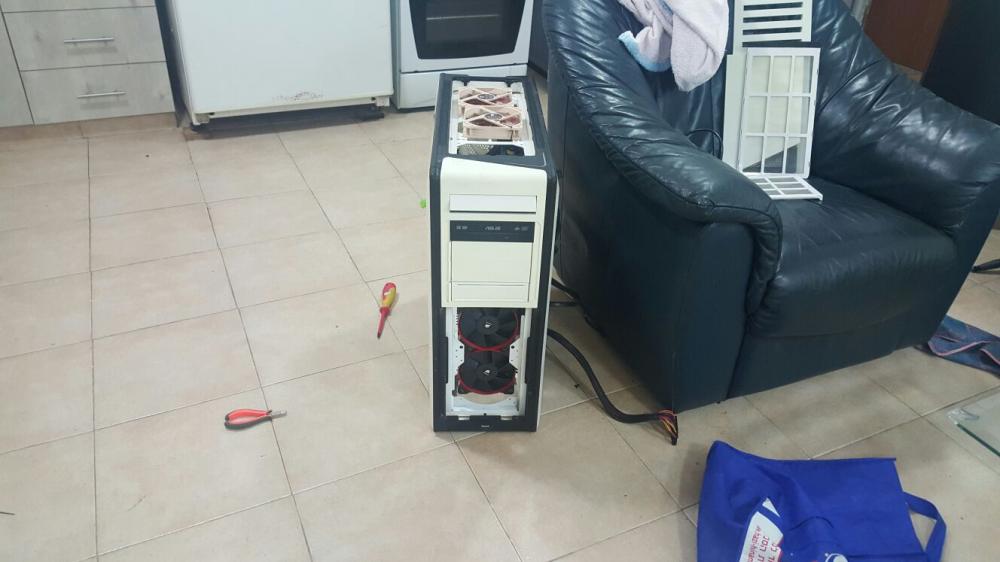

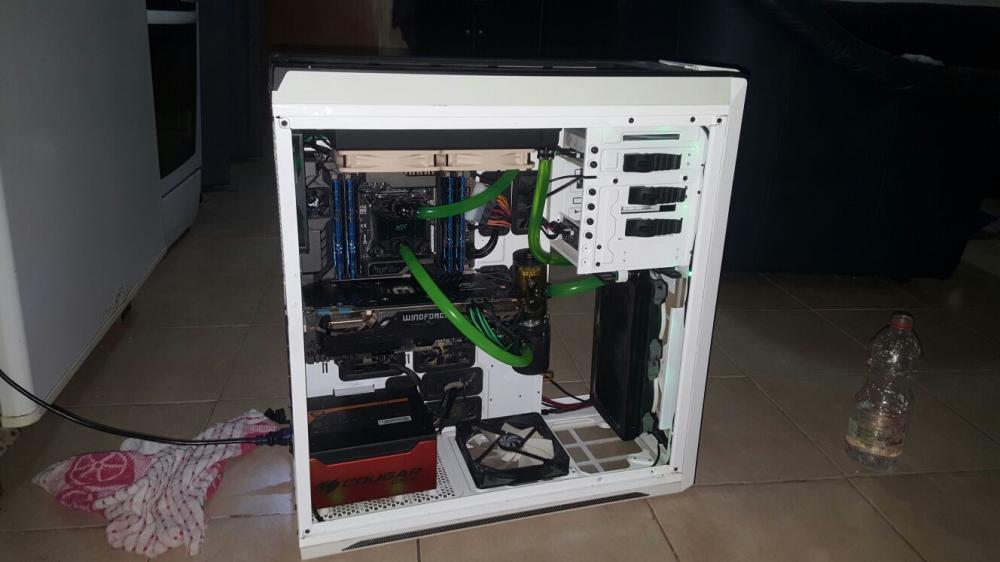

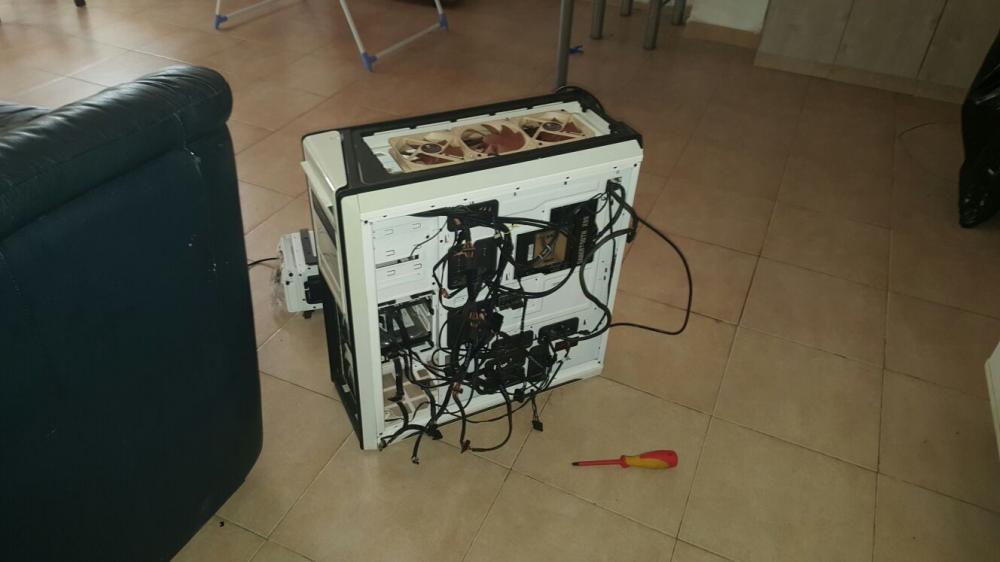

מצורפות תמונות של שלבי העבודה ותוצאה סופית מצורפות גם תמונות מבדיקת מאמץ ותוצאה ב 3DMARK.

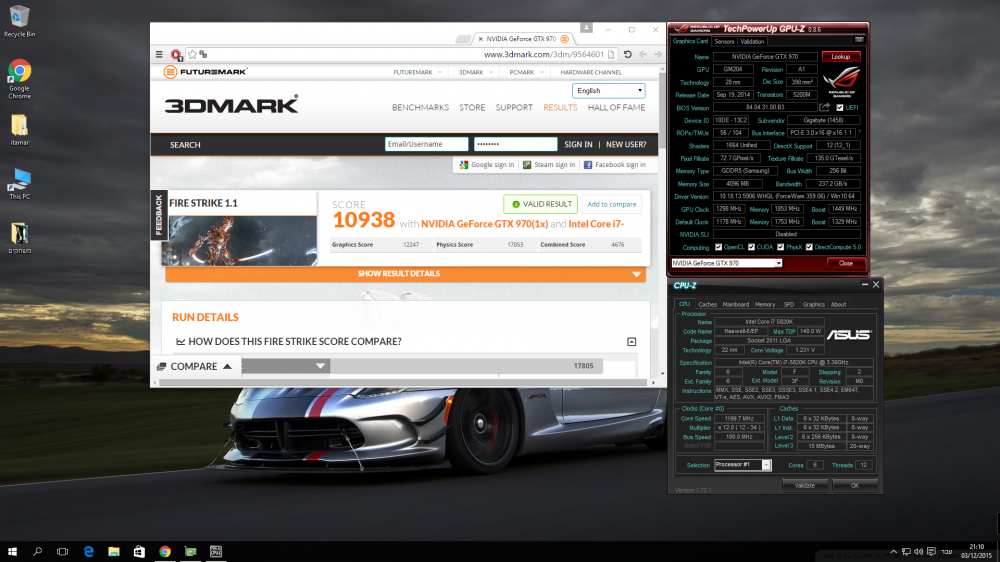

התוצאה ב 3dmark בטעות שמתי את התוצאה עם הקירור הקודם
התוצאה כרגע היא 1125






























פורסם
  • מחבר

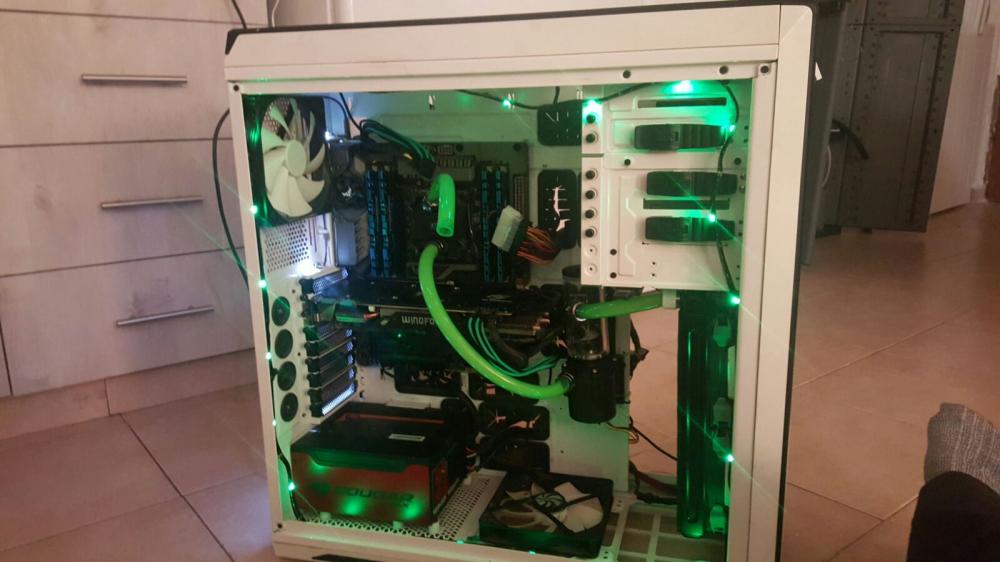

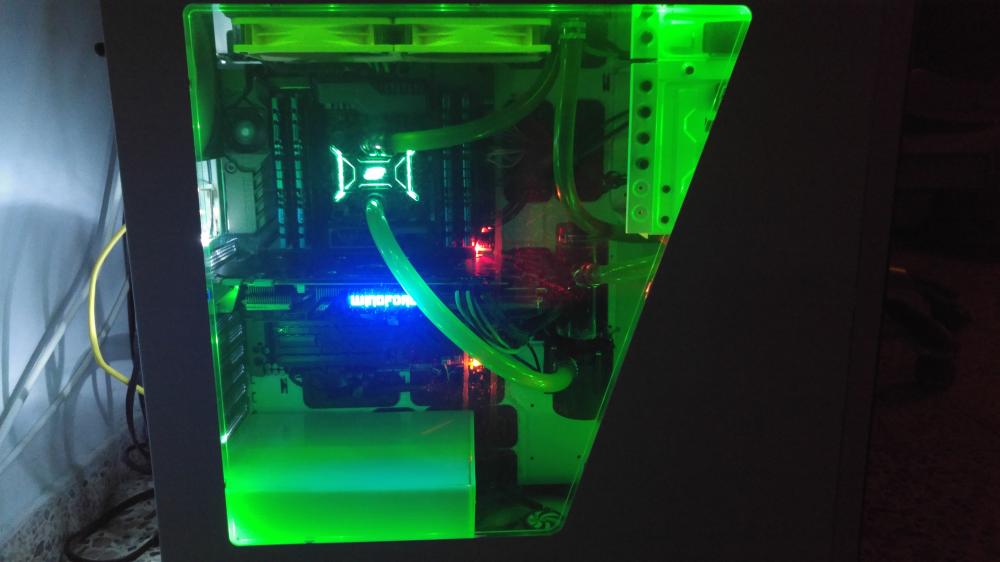

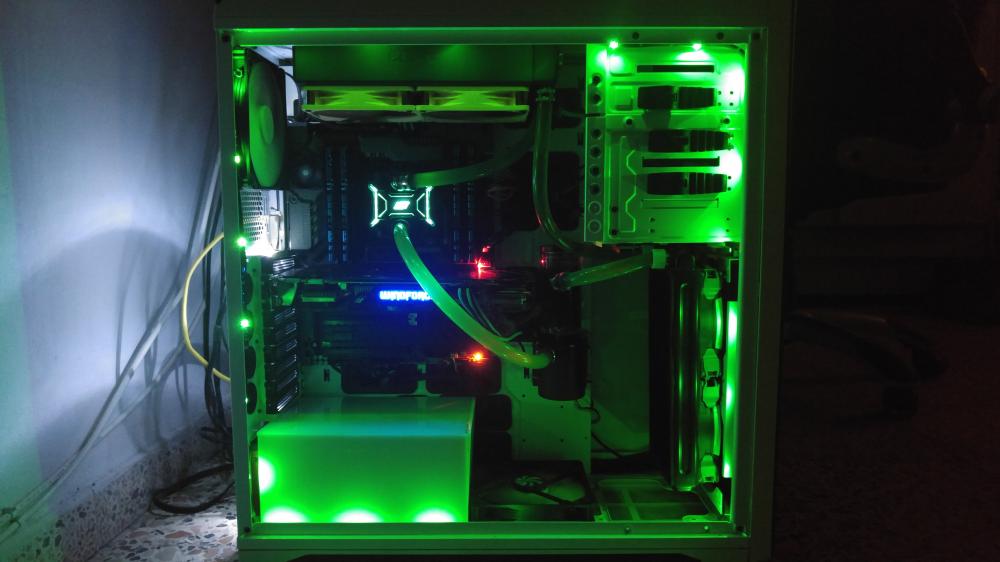

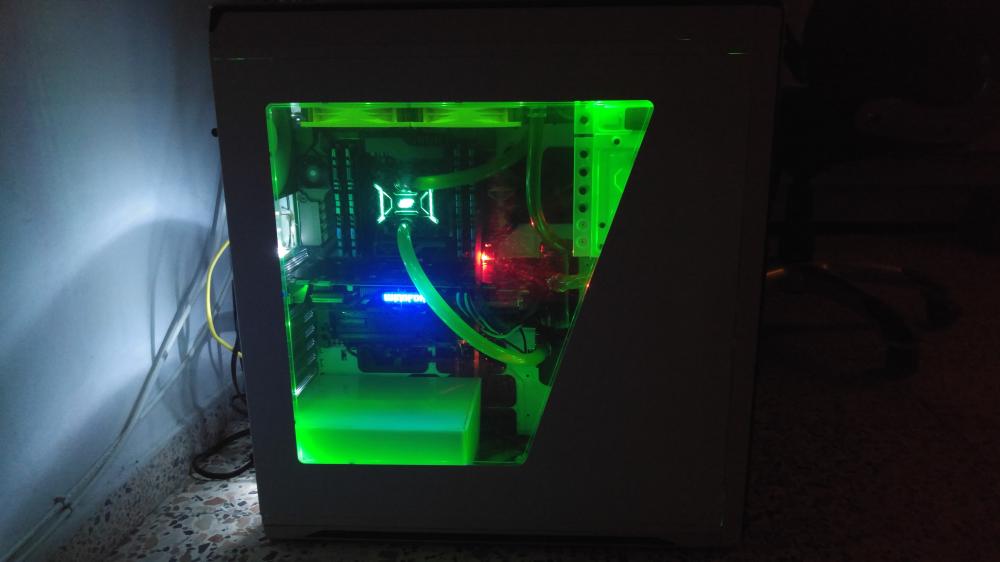

המערכת בתוצאה סופית, צפוי שדרוג נוסף קטן כמו חיבורים לפריקה ומילוי מהיר של הנוזל והחלפת כבלים 6+6 PIN לצבע ירוק
