פיצול אוזניות של פאלפון למחשב נייד

[Moty_p]

אהלן

הרעיון שלי הוא כזה, וזה מה שאני גם רוצה לעשות:

להשתמש עם האוזניות המקוריות (שגם ככה עשיתי להם מודינג) של הפאלפון שלי (במקרה שלי גאלקסי 4)

במחשב נייד, זאת אומרת להשתמש עם הדיבורית הקטנה באוזניות האלה כמיקרופון והאוזניות יעבדו כרגיל

כדי לעשות את זה מבלי לפגוע באוזניות צריך להכין מפצל שעליו יתחבר האוזניות וממנו יצא 2 חוטים של פלג PL 3.5

דבר כזה בערך:

השאלה בכלל האם זה יעבוד?

האם זה בכלל אפשרי?

[Blinker]

1. אולי עדיף לחפש משהוא מוכן ?

2. :

האוזניות יעבדו .. לגבי איכות המיקרופון אני כבר פחות בטוח

זה הכל עניין של חיווט :

אתה צריך חיבור נקבה אחד עם 4 פינים

ו2 חיבורי זכר עם 3, או אחד עם 3 ואחד עם 2 (אני לא חושב שיש כזה הבדל במחיר)

ואז אתה מחבר:

[TABLE=class: grid, width: 10]

[TR]

[TD]פין/חיבור[/TD]

[TD]נקבה 4 פין[/TD]

[TD]זכר אוזניות 3 פין[/TD]

[TD]זכר מיקרופון 3 פין[/TD]

[/TR]

[TR]

[TD]1[/TD]

[TD]L[/TD]

[TD]L[/TD]

[TD][/TD]

[/TR]

[TR]

[TD]2[/TD]

[TD]R[/TD]

[TD]R[/TD]

[TD]MIC[/TD]

[/TR]

[TR]

[TD]3[/TD]

[TD]GND[/TD]

[TD]GND[/TD]

[TD]GND[/TD]

[/TR]

[TR]

[TD]4[/TD]

[TD]MIC[/TD]

[TD]---[/TD]

[TD]---[/TD]

[/TR]

[/TABLE]

שים לב הpinout כמו בתמונה

[Moty_p]

הדיבורית שם זה כמו מיקרופון של מחשב שזה יתחבר ככה בקלות?

חוץ מזה מאיפה אני יכול למצוא פלאג נקבה PL 3.5 של 4 פינים?

[Ash Binary]

במעבדה של תיקון פלאפונים למשל. תבקש מהם מעגל של פלאפון שרוף ותוציא ממנו את הפלאג

ו Blinker אני חושב שבחיבור של המיק Mic אמור להיות ב tip ולא ב ring

[stojakovic]

זה אפשרי וזה יעבוד..

אם אתה פשוט רוצה לקנות כזה מתאם:

http://www.amazon.com/Headset-Buddy-Adapter-Smartphone-01-PH35-PC35/dp/B00332DPDG

http://www.newegg.com/Product/Product.aspx?Item=9SIA07Y02A5359

אם אתה רוצה לבנות את זה בעצמך:

http://www.splitbrain.org/blog/2010-12/16-using_your_mobile_headset_on_a_pc

החיבור של הMIC לא בטיפ כי אחרת אוזניות רגילות (שהLEFT שלהם בTIP) לא היו עובדות עם הסמארטפון...

עריכה- עכשיו הבנתי שכנראה אתה מתכוון לחיבור של המיק עצמו.. ובמקרה הזה אתה צודק כמובן, אבל מחברים גם את הרינג

[Moty_p]

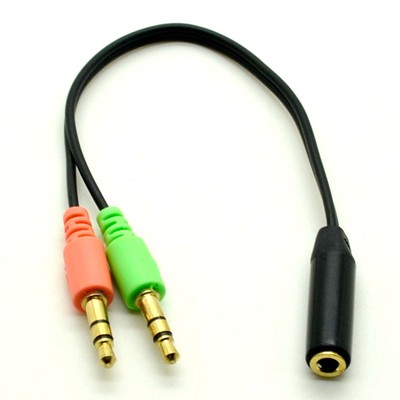

תודה, לא ידעתי שקיים מוצר כזה

http://www.ebay.com/itm/380813557199

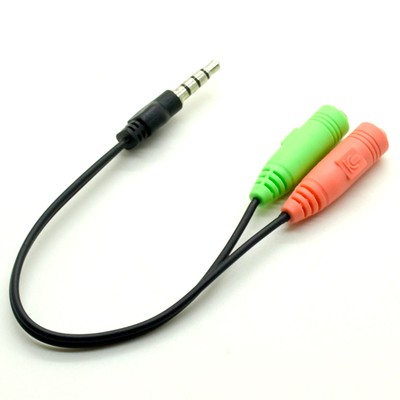

כמו כן גם קיים מוצר הפוך:

http://www.ebay.com/itm/380813557866

[Chevy]

היציאה במחשב נייד צריכה להיות combo
