ובכן שלום וברוכים הבאים לעוד לוג מודינג כושל .. חח סתם

נתחיל ברקע - מחשב HTPC בסלון שהולך להחליף את הוידאו את הDVD ואת המקלט הלוייני החסר תועלת שעומד שם

רעיון נהדר נקנו החלקים ונקנה מארז יעודי .. הכל פשוט ורוד

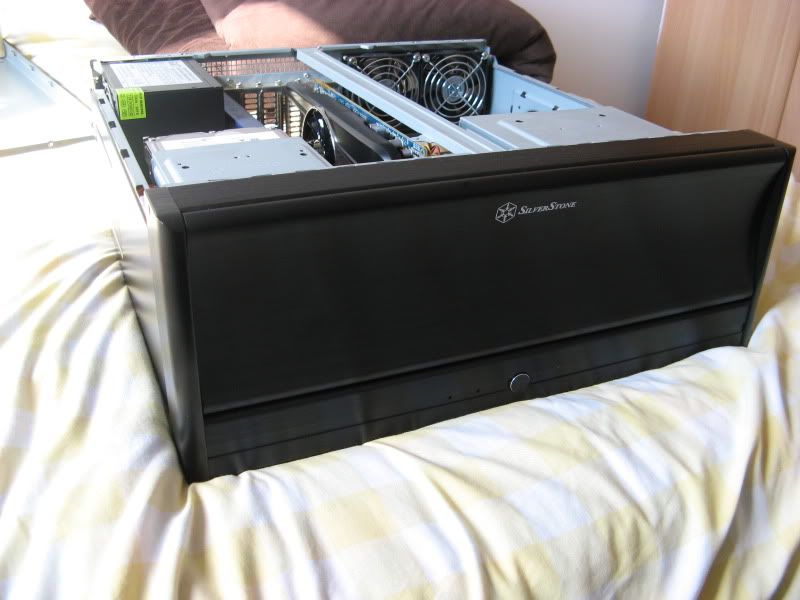

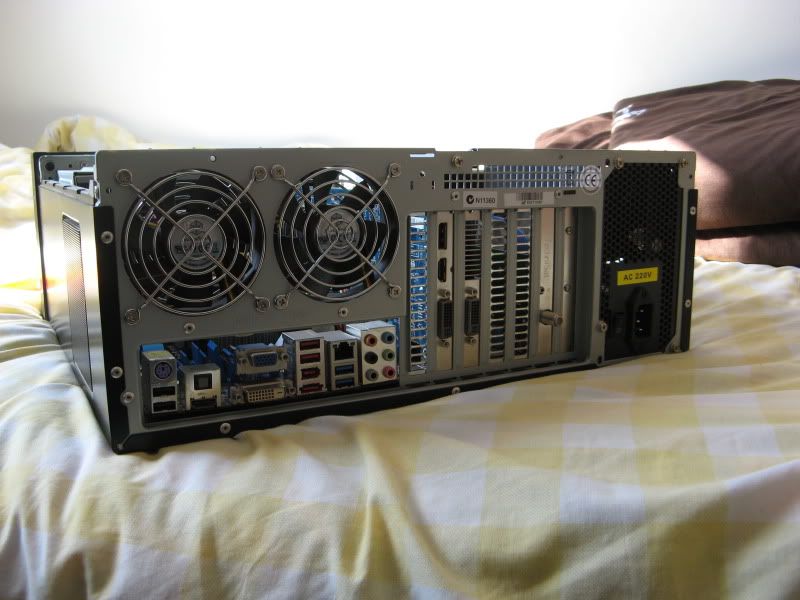

עכשיו יש קופסא ענקית ושחורה על המזנון שצריכה להיעלם

התכנון הוא מארז מאין עם הכלים :

פרופילי אלומיניום שונים

פרספקס מושחר 3 ממ (מטר על מטר)

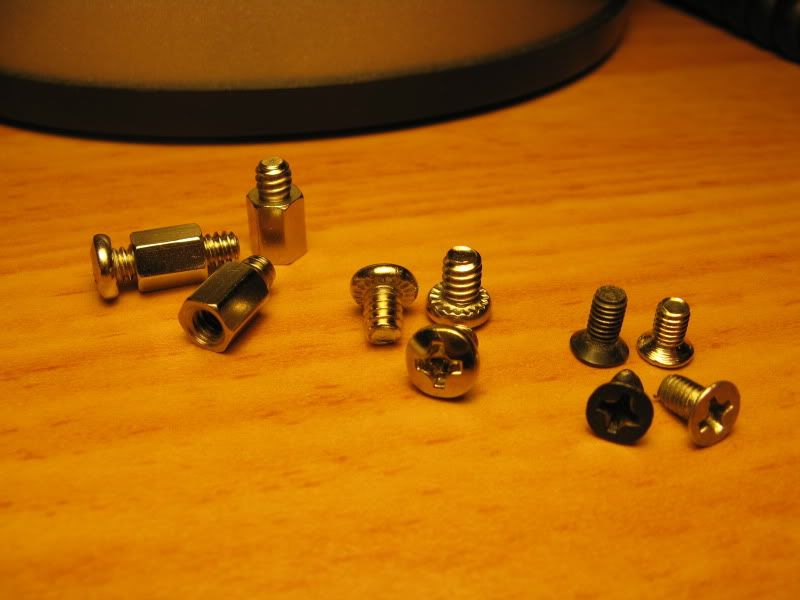

ברגים שונים

דרמל

Jigsaw

מברגה + מקדחה

פן תעשייתי (אקדח חום)

מלחם גז של Dremel בשביל Flame Polishing

ועוד כלים בסיסיים

והגובה של הדבר הזה לא יכול לעלות על 13 ס"מ

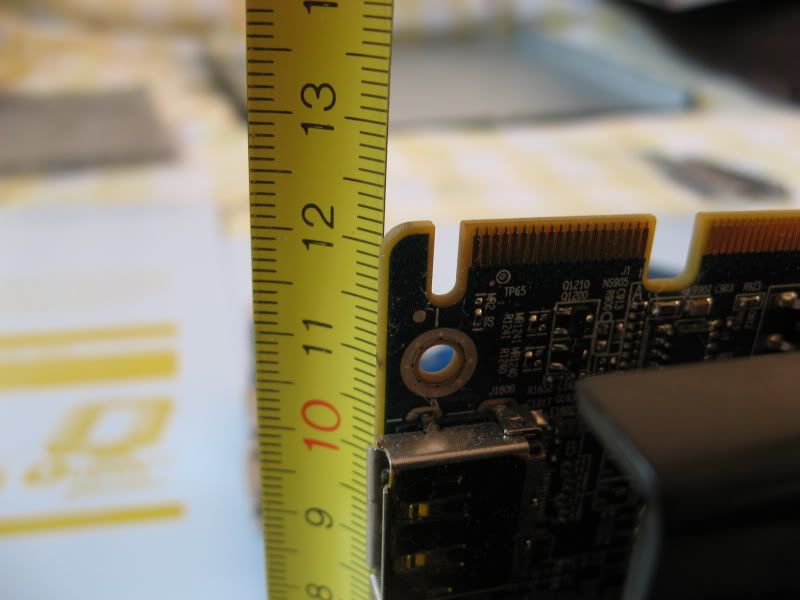

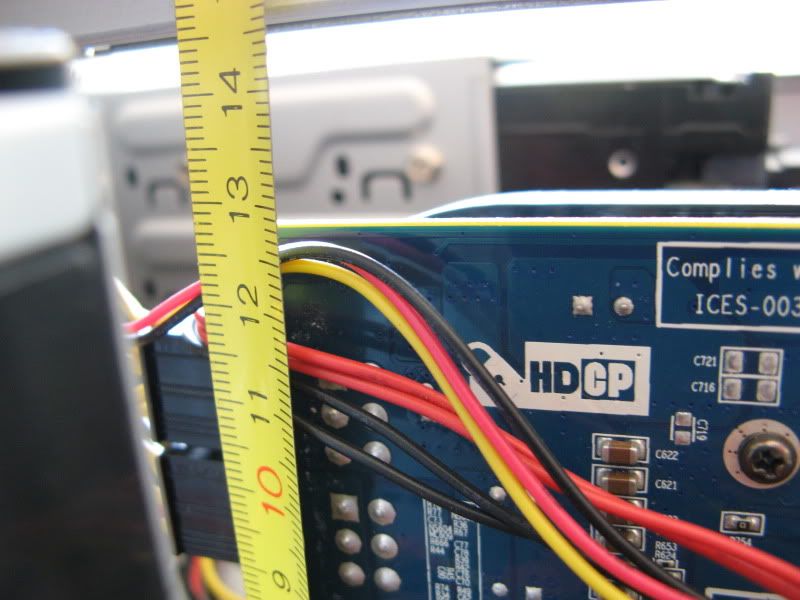

הבעיה :

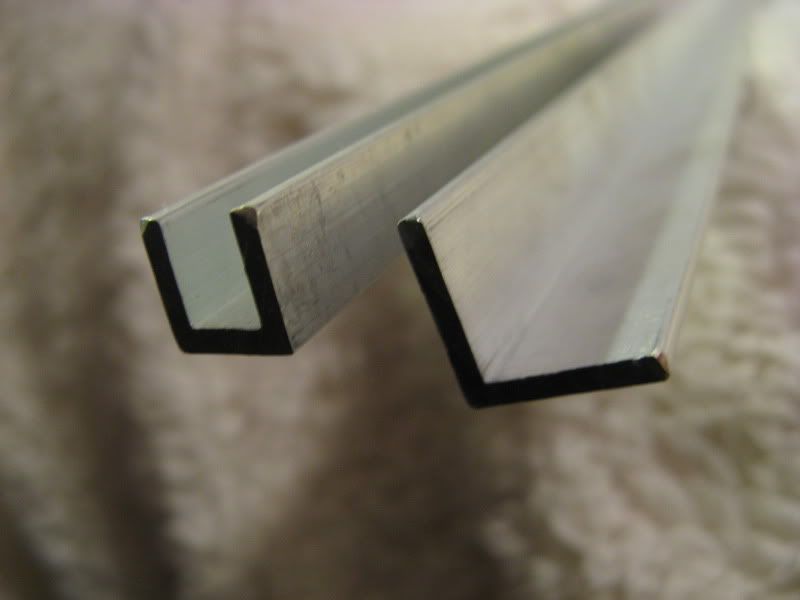

החומרים:

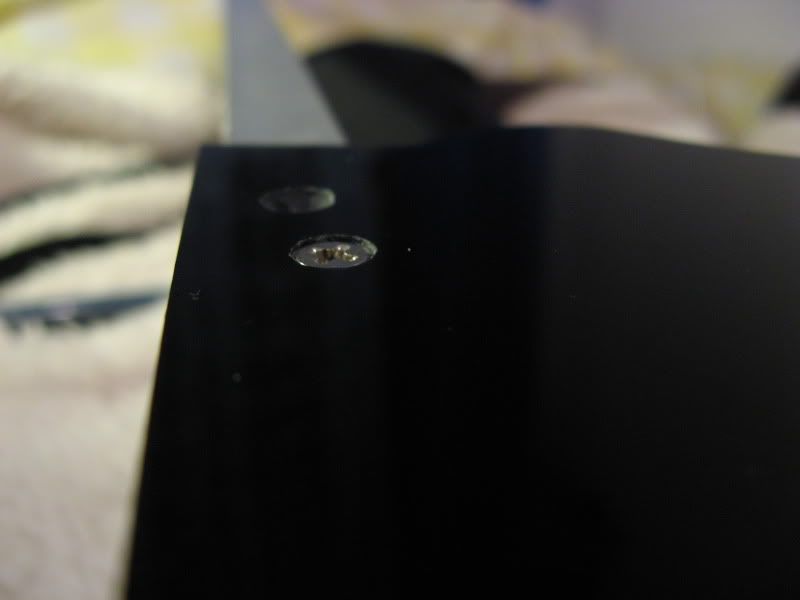

סתם ניסוי של קדחים והברזה של האלומיניום

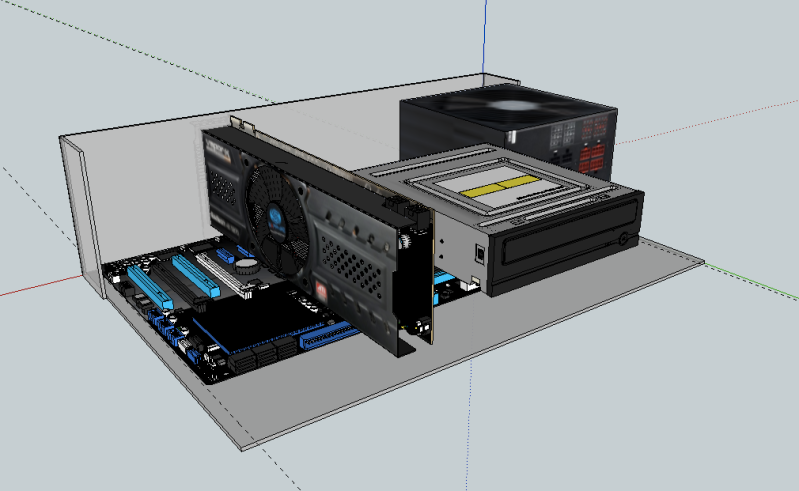

הרי לכם בערך של מה אני רוצה ..

הדבר שאני הכי מפחד ממנו הוא כיפוף הפרספקס כי זהו דבר שעוד לא עשיתי אפעם

והפרספק השחרר והסקסי הזה הוא לא עניין זול

לעבודה !!!

להב דנדשה ועדינה לחיתוך הפרספקס

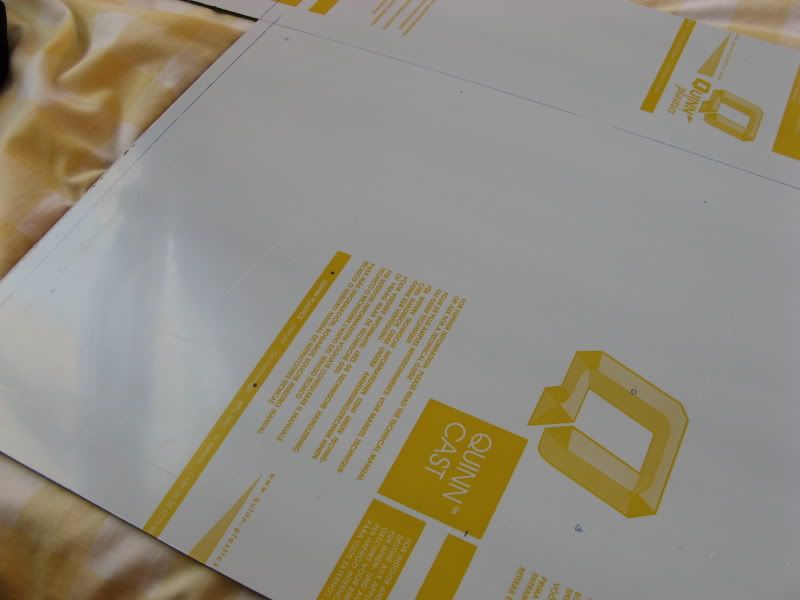

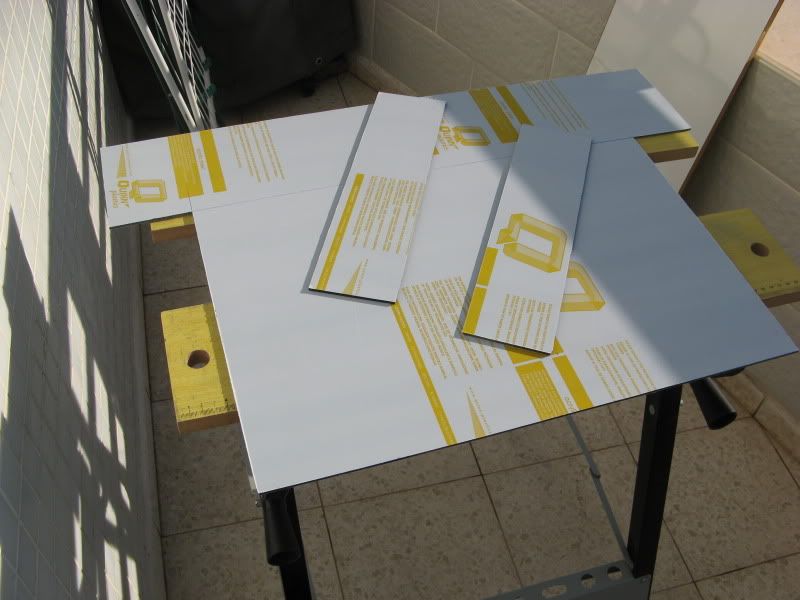

ואחרי קצת חיתוכים והרבה נשורת

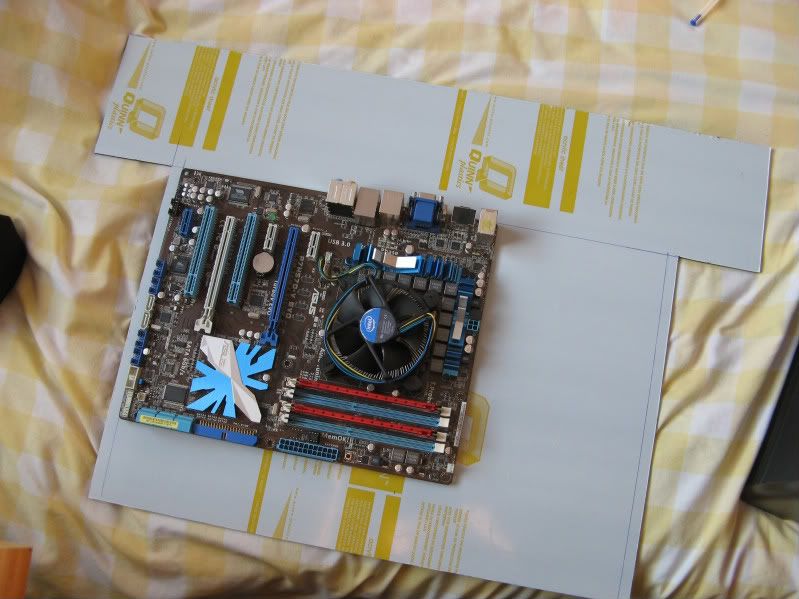

פירקתי את לוח האם בשביל מדידה ומיקום הספייסרים

נקדחו החורים

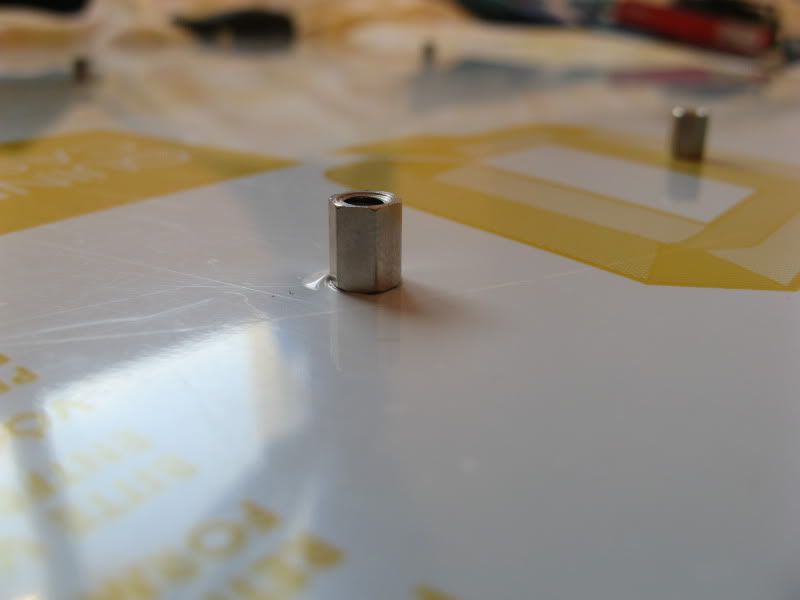

הוברגו הספייסרים

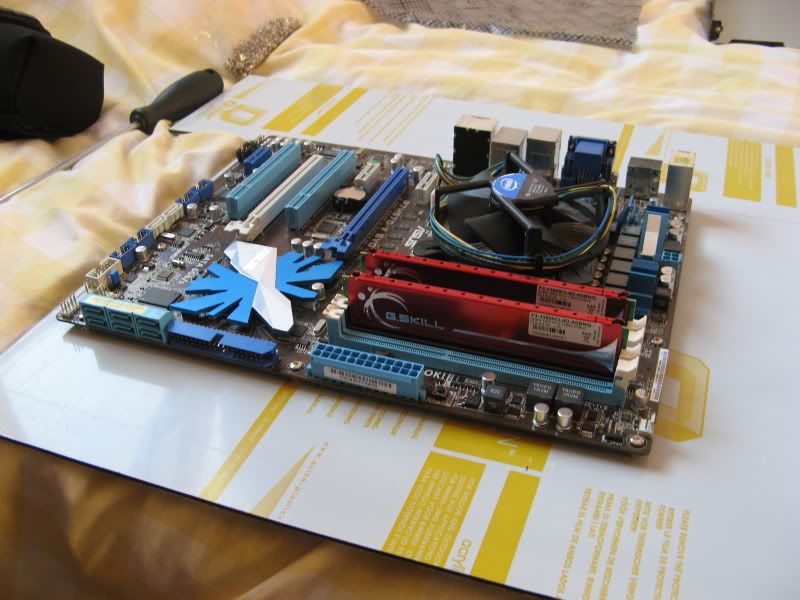

מוקם הלוח

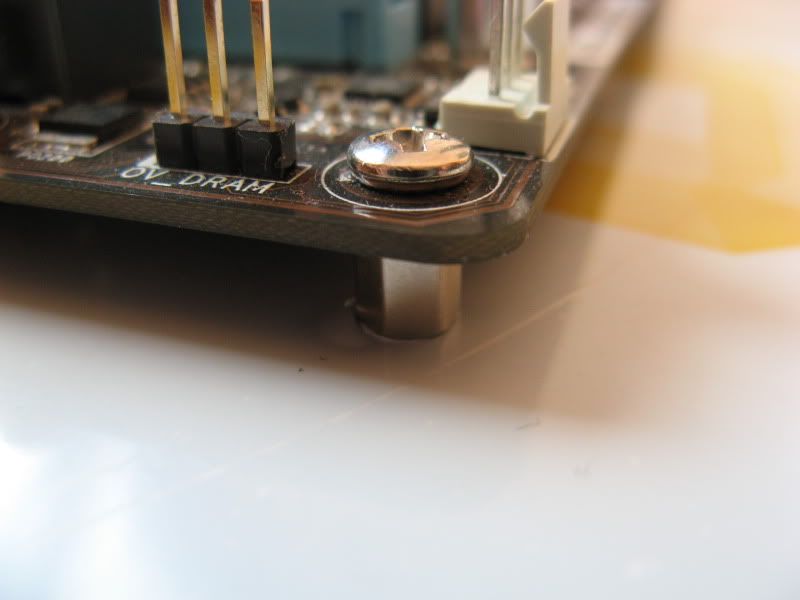

והוברג

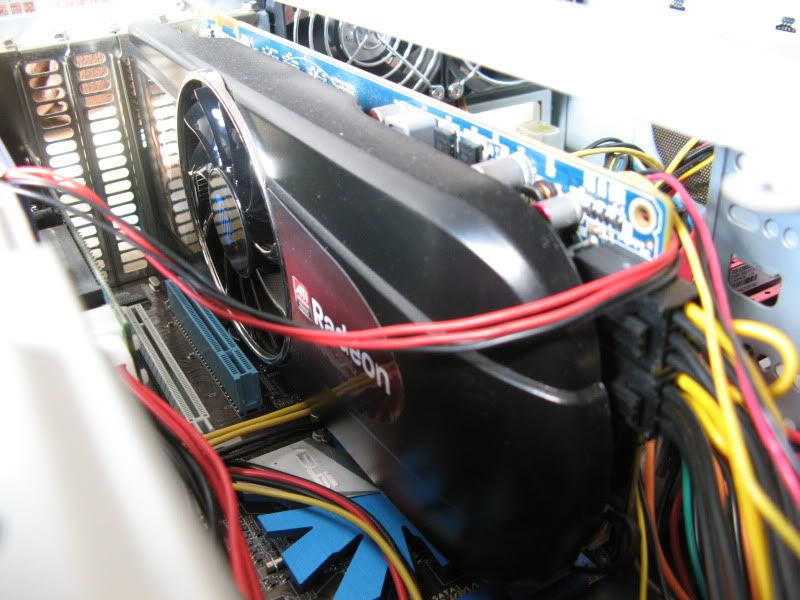

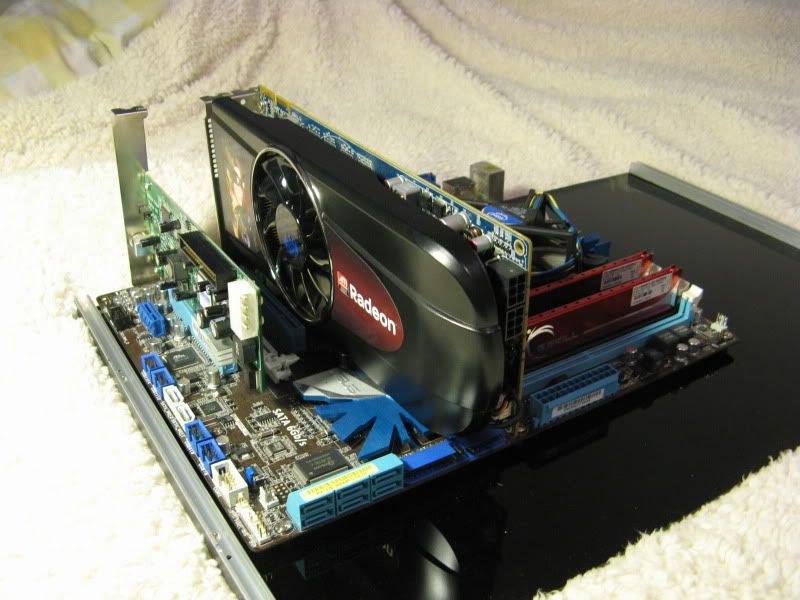

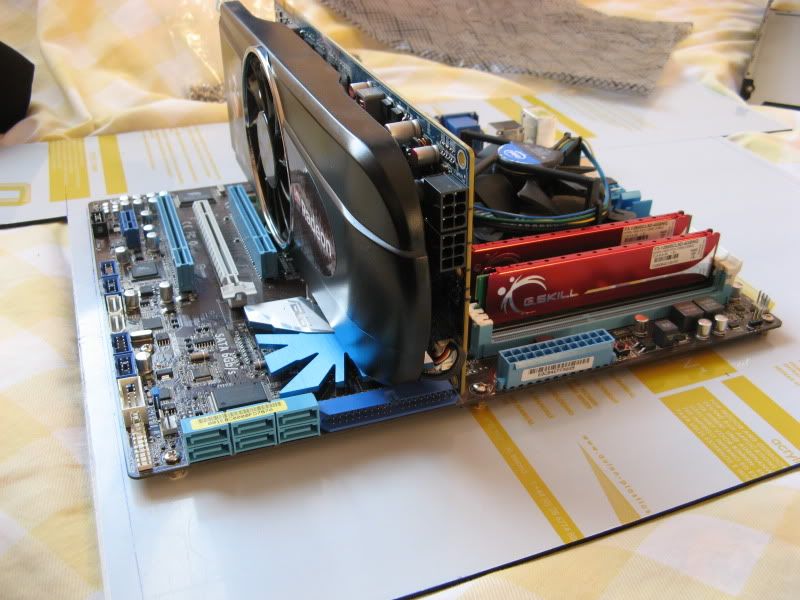

יחד עם כרטיס המסך

ואני בעניין !! (עד לפה לא ידעתי אם התכנון אפשרי, שיערתי שזה אפשרי... עכשיו זה בטוח)

הכל פורק ומוכן לכיפוף

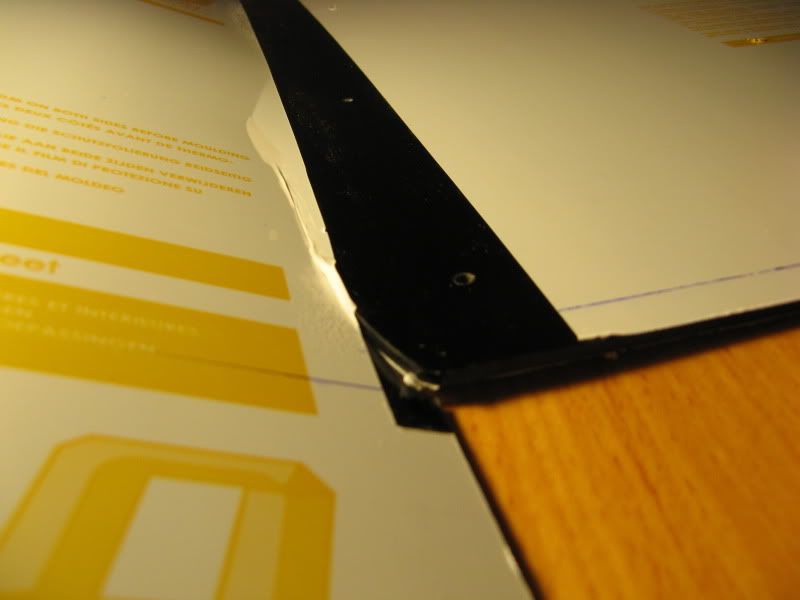

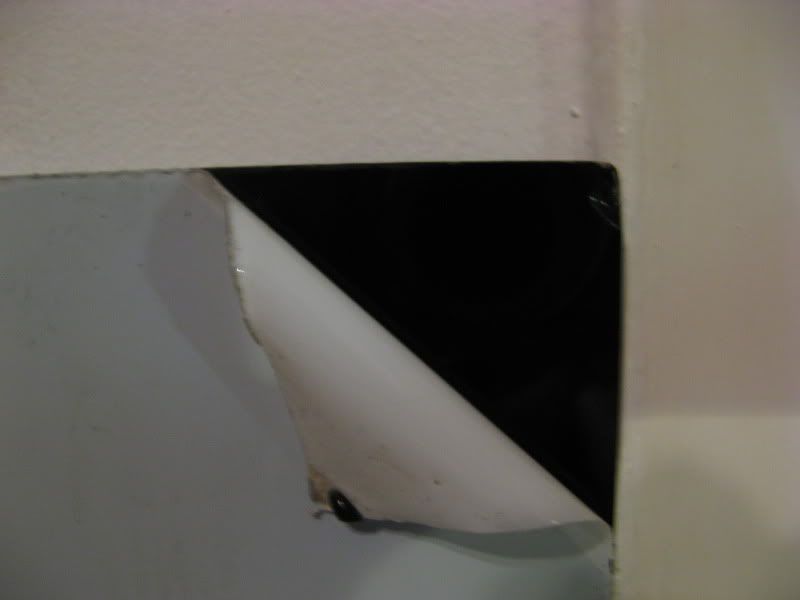

FAIL

בהמשך אחתוך את החלק שנשבר ואעשה את העניין משני חתיכות .. באסה

דעתכם

יאללה מודינג בלאגן !!!!

ברוכים השבים אחינו

:DJsmile:

נראה מעניין ויפה.

מנסיוני אוכל להציע לך לחמם קצת את קו הקיפול לפני ובזמן הקיפול. זה הופך את הפרספקס ליותר גמיש ואפשר עבודה קלה ובטוחה יותר.

שים לב שחימום יתר ייצור לך בועות בפרספקס. מה DATASHEET של פרספקס מדובר בכ- 180 מעלות צלזיוס.

בהצלחה !

נראה מעניין ויפה.

מנסיוני אוכל להציע לך לחמם קצת את קו הקיפול לפני ובזמן הקיפול. זה הופך את הפרספקס ליותר גמיש ואפשר עבודה קלה ובטוחה יותר.

שים לב שחימום יתר ייצור לך בועות בפרספקס. מה DATASHEET של פרספקס מדובר בכ- 180 מעלות צלזיוס.

בהצלחה !

אז זהו שזהו חומר קצת שונה ממה שעבדתי איתו עד עכשיו - זה חומר אקרילי ויש לו דרישות משלו

יאללה התקדמות

נפלו לידי כמה כלים חדשים

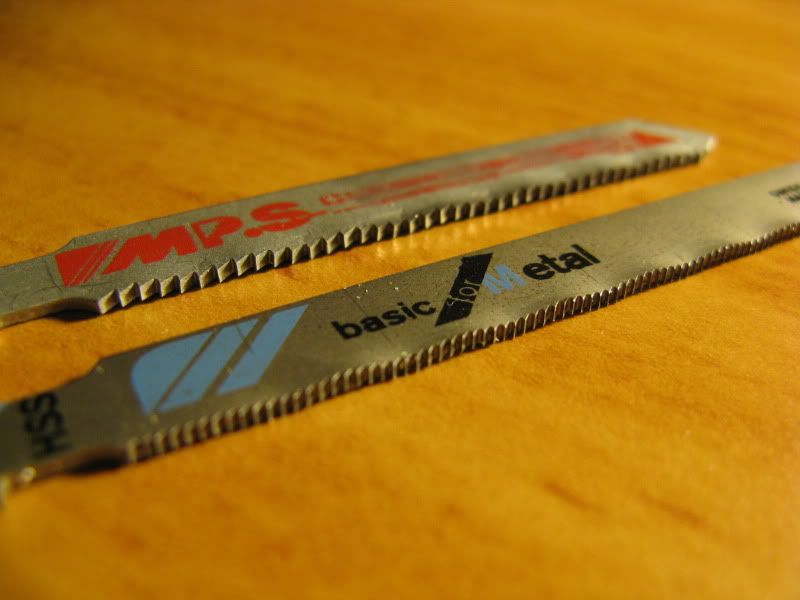

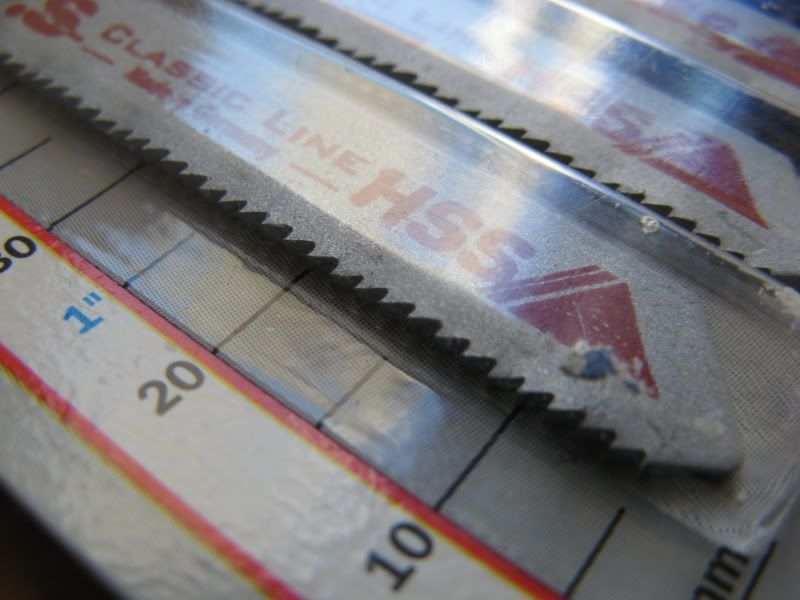

להב עדינה יותר לחיתוך הפרספקס

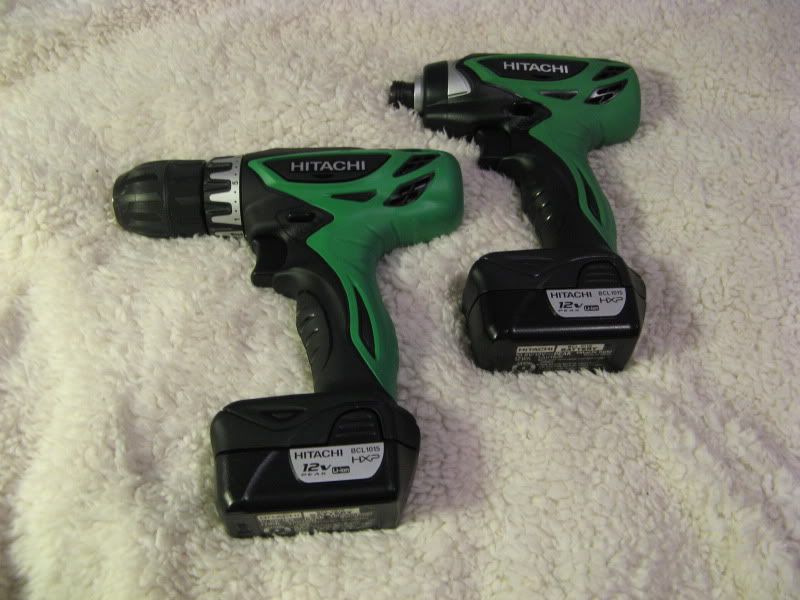

ומברגה ומברגת אימפקט

דבר ראשון חתכתי את מה ששברתי וישרתי אותו

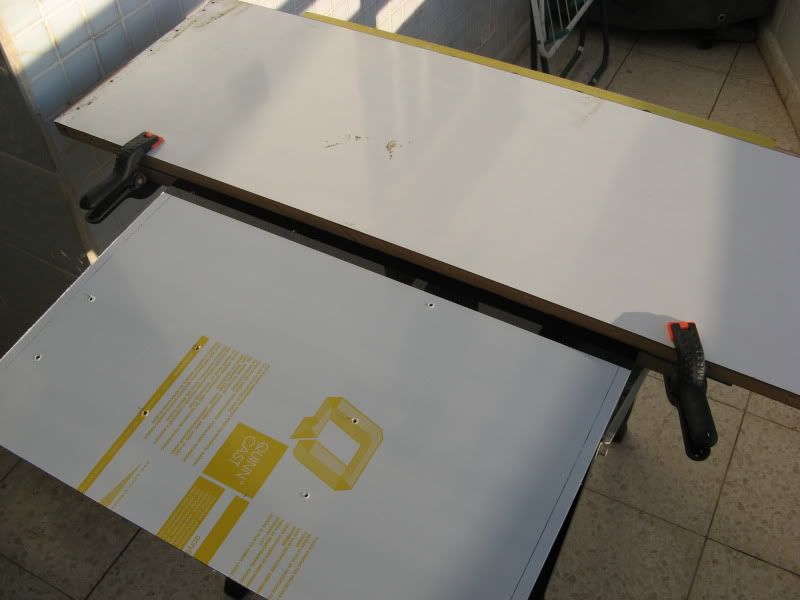

את החלק השבור התאמנתי עליו בכיפופים

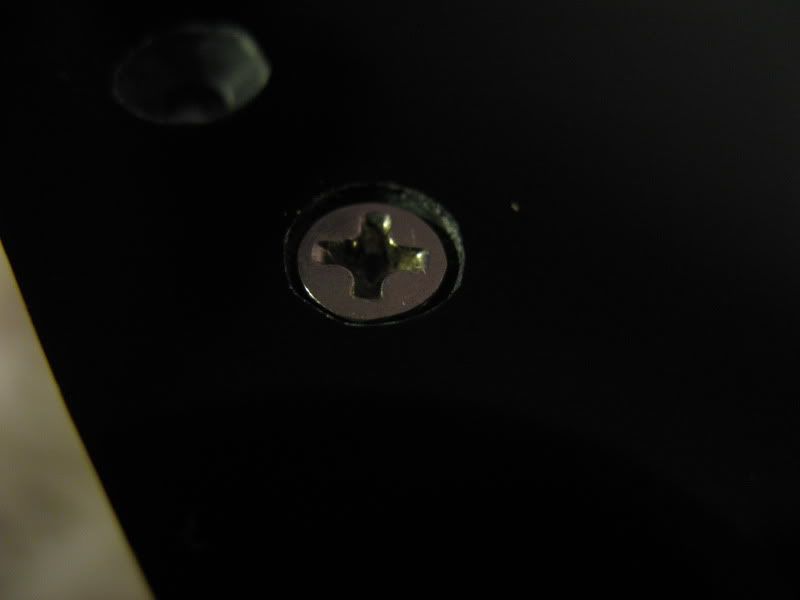

עשיתי כמה בדיקות של הברזה קדיחת חורים יצירת שקעים ואיך כל זה נראה

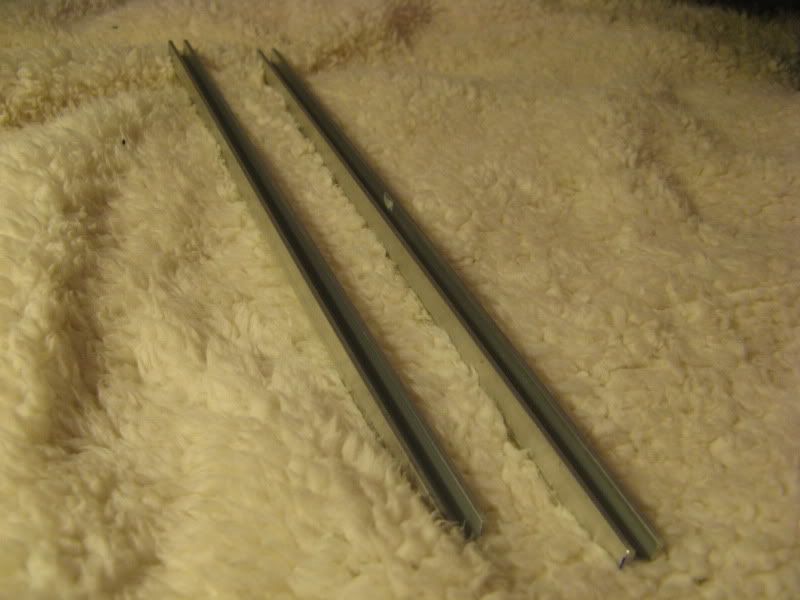

חתכתי פרופילים למידה הרצויה

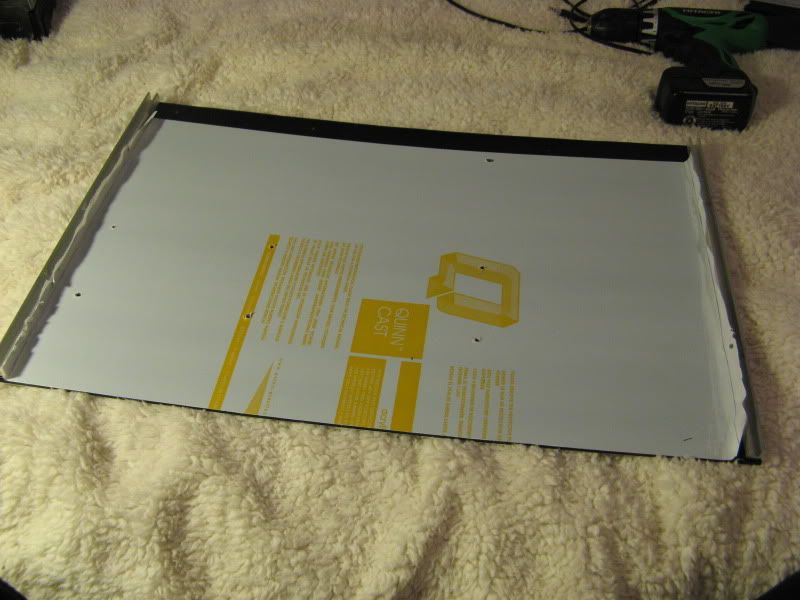

קדחתי הברזתי ובלה בלה וכך זה נראה

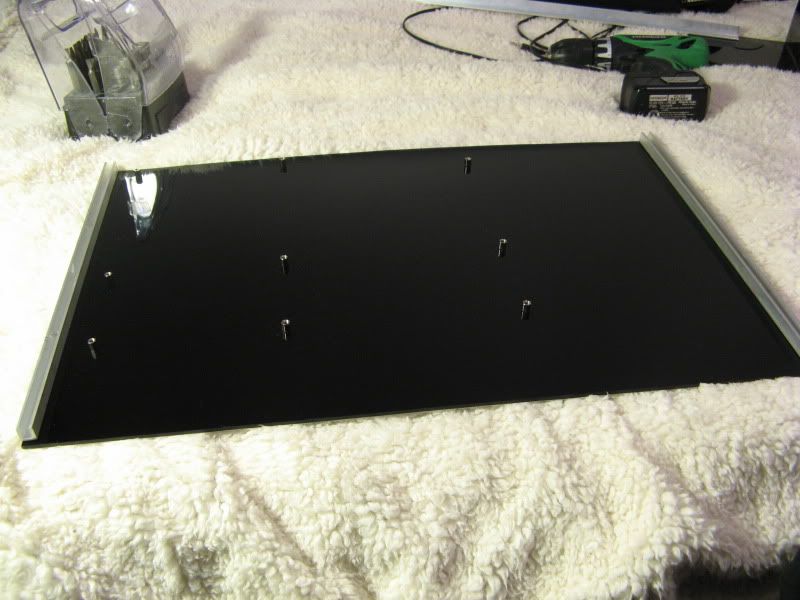

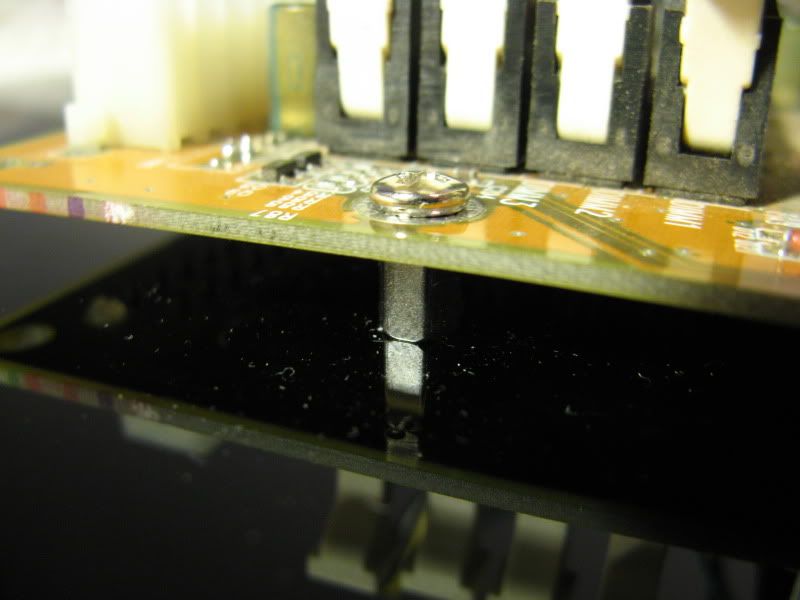

הסרתי את הציפוי והברגתי את הספייסרים

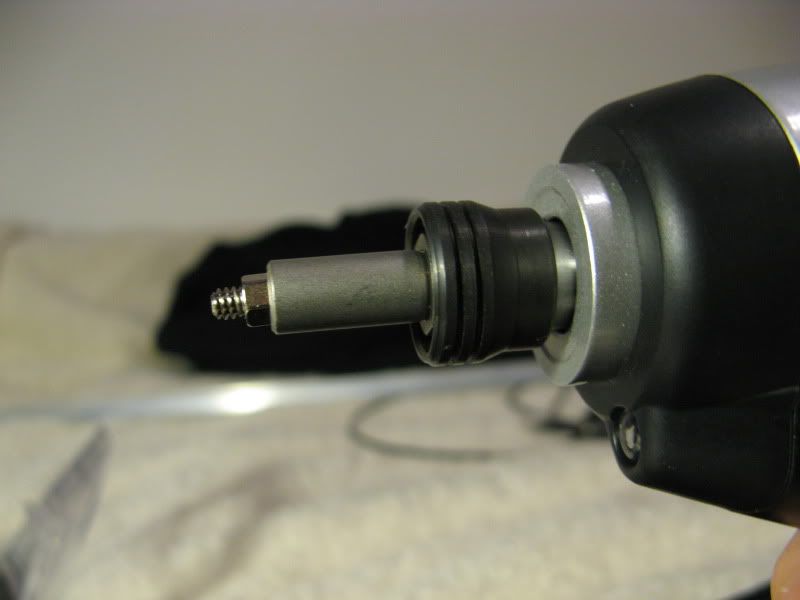

וידאו של הברגת הספייסרים (סתם כי אהבתי) : http://www.youtube.com/watch?v=eA7NF4VoSLY

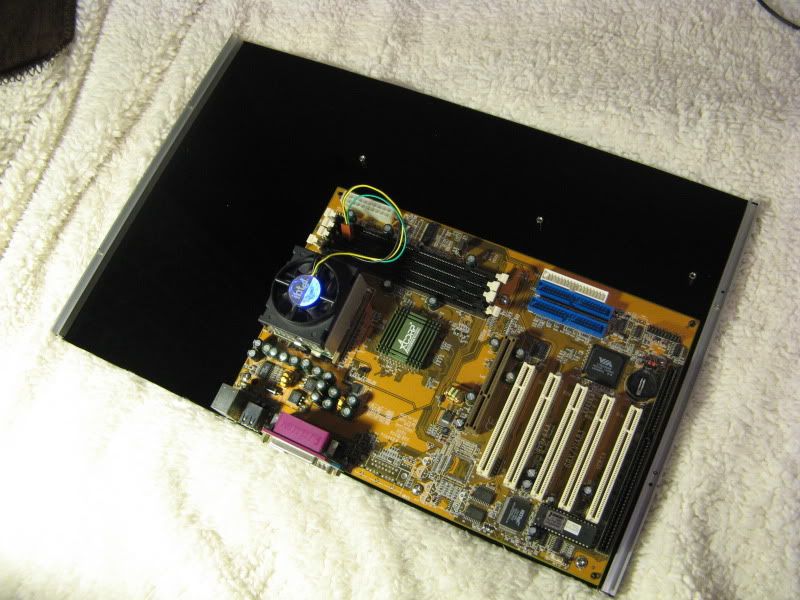

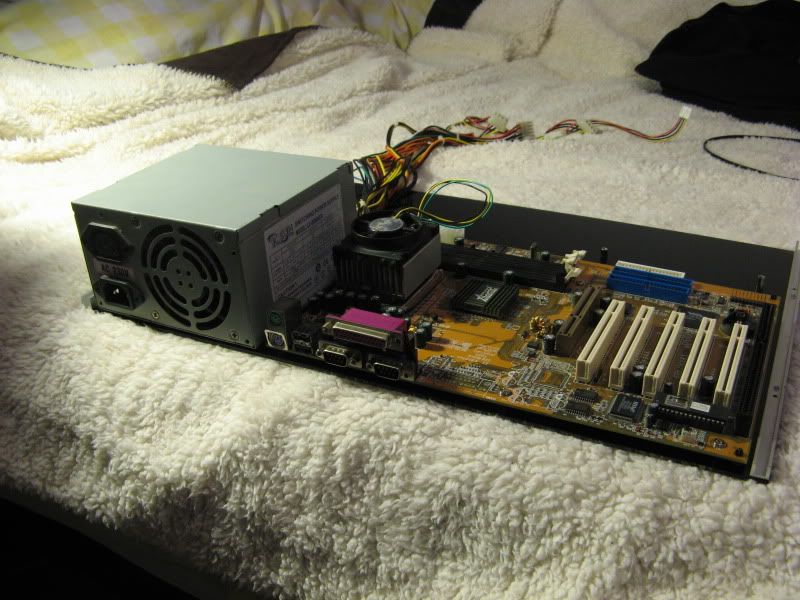

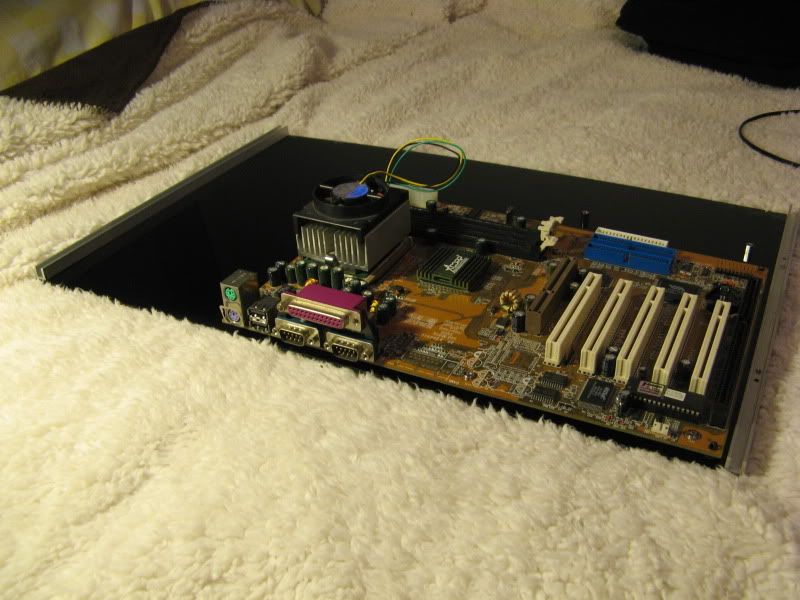

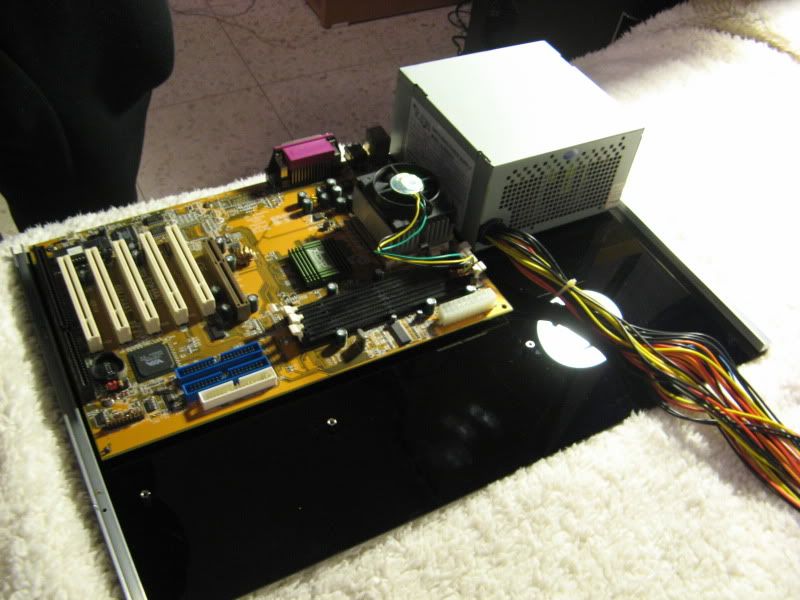

והברגתי לוח אם ישן סתם לבדיקה

ויחד עם הספק סתם לפרופורציות

coooolllll ;D

ביט תאמין לי אתה הכי נאמן פה בפורום

עכשיו באמצע השבוע יהיו עדכונים קלים

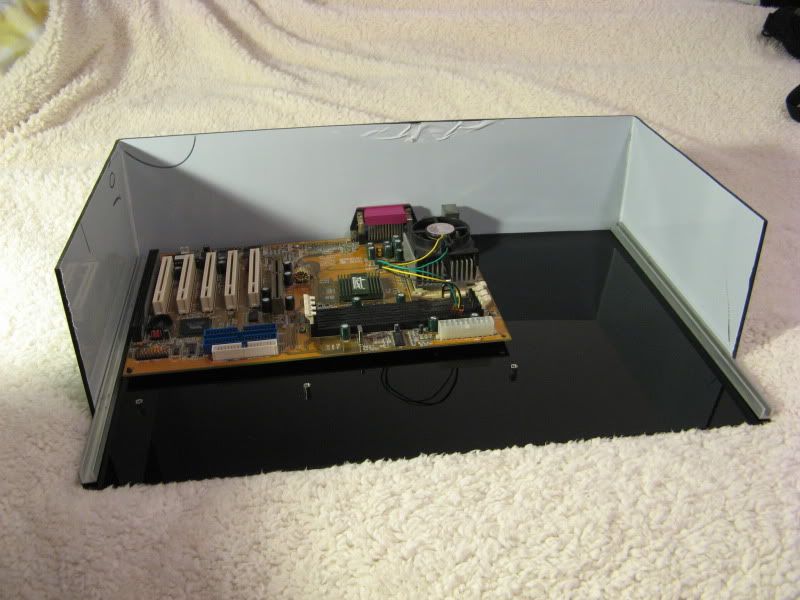

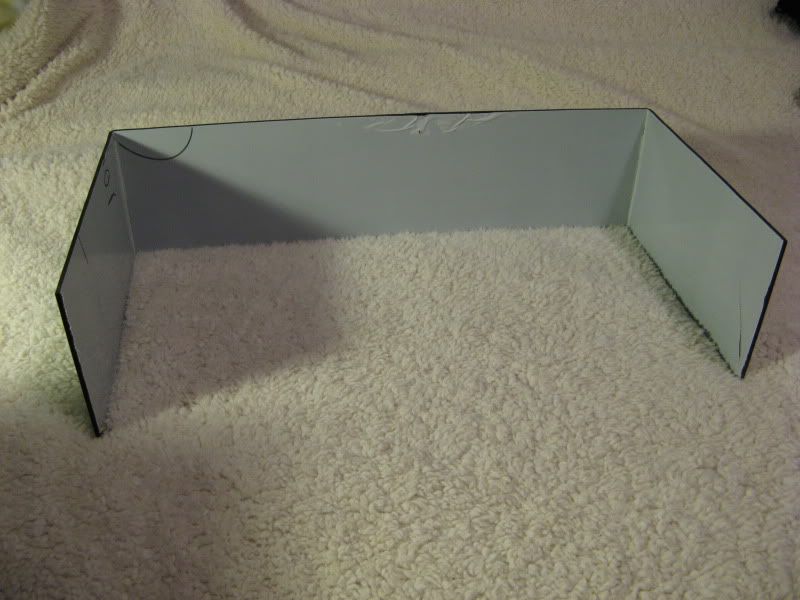

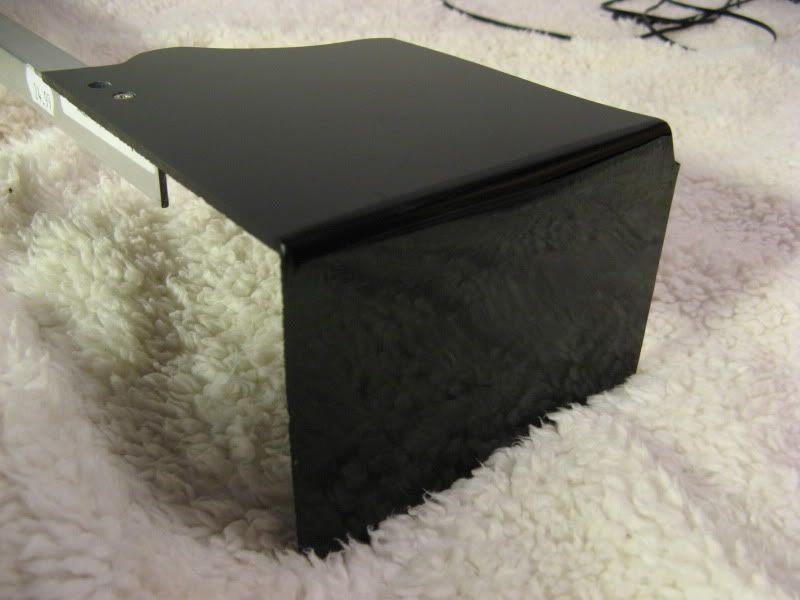

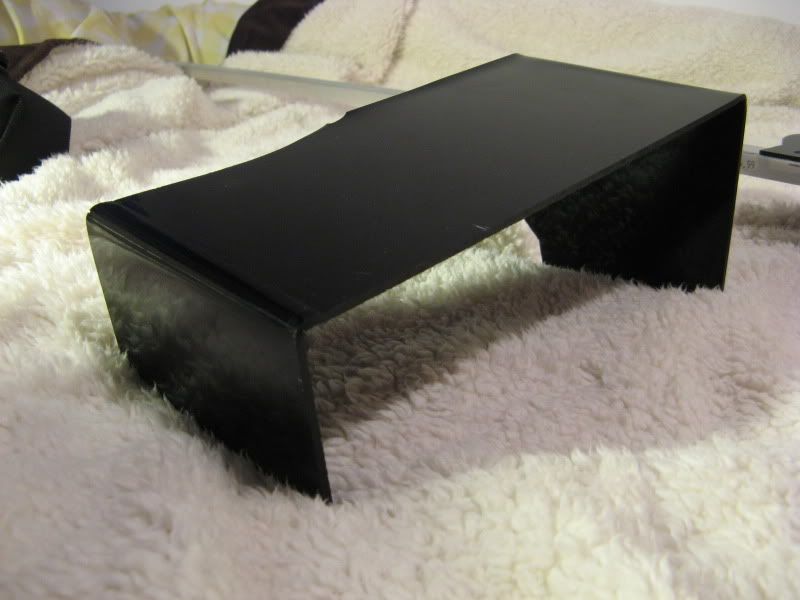

חתכתי חתיכת פרספקס לפאנל האחורי וכיפפתי אותה לטובתי ללא תקריות הפעם

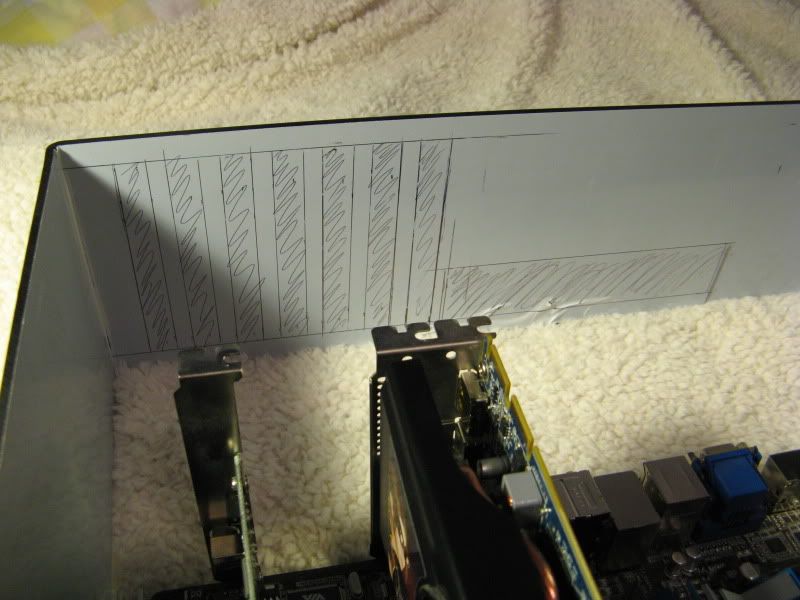

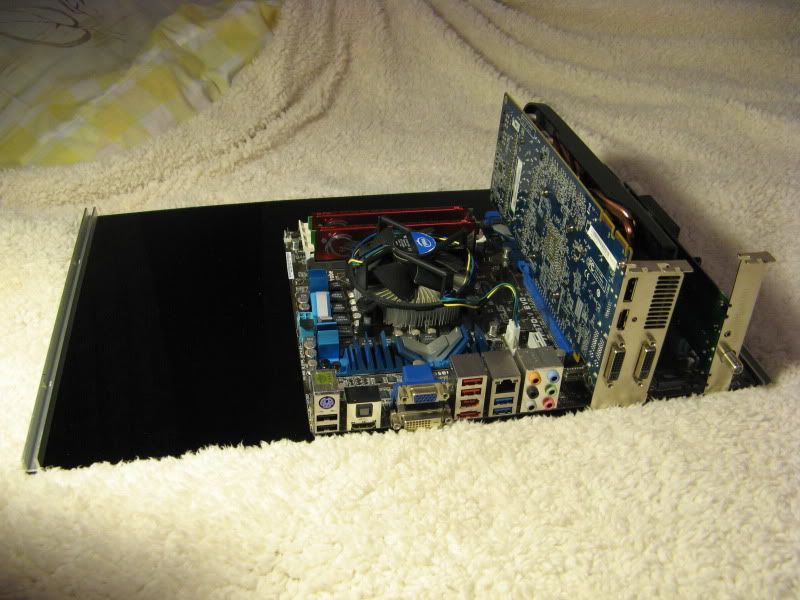

הרכבתי את החומרה האמיתית והחלו המדידות לפאנל אחורי

זהו להפעם

פששש כל הכבוד, נראה מאוד מעניין!

לא כ"כ הבנתי איפה הכונן האופטי ישב (יונח על הלוח?)

מה המפרט המתוכנן?

אתה עובד בקצב אסטרונומי (יותר מדי זמן או המון כישרון, כנראה משהו ביינהם), אבל תכלס, עם מארז כל כך יפה כמו שהתחלתה איתו אני לא מבין למה אתה עושה את זה.

פששש כל הכבוד, נראה מאוד מעניין!

לא כ"כ הבנתי איפה הכונן האופטי ישב (יונח על הלוח?)

מה המפרט המתוכנן?

חח חס וחלילה יונח על הלוח ;D

הכונן האופטי ולידו ההארדיסק ימוקם מעל הלוח בעזרת "כלוב" שיבנה במיוחד בשבילו

סליחה על החוסר רצינות אבל אני לא יכול להביא מפרט מדויק כי אני לא בטוח מה החלקים

מה שאני יודע:

לוח אם : ASUS P7H57D-V EVO

מעבד : Core i5 כלשהו (ושוב סליחה)

זכרונות : G.Skill 2X2GB DDR3 1066MHZ

כרטיס גרפי : ATI Radeon HD5830 1GB GDDR5

כרטיס לכידה לוויני : SkyStar HD 2

קשיח : 1TB Segate

כונן אופטי של LG

ספק גנרי 550w (כן כן אני יודע בושה..)

רץ על Windows 7 Pro

עם Windows Media Center משובצר ועם DVBLink לתצוגה של הערוצים הלווינים

מוצג על Samsung 37" LCD

שמחובר בDVI וסאונד 5.1 בכבל אופטי לתוך מגבר של Technics

אתה עובד בקצב אסטרונומי (יותר מדי זמן או המון כישרון, כנראה משהו ביינהם), אבל תכלס, עם מארז כל כך יפה כמו שהתחלתה איתו אני לא מבין למה אתה עושה את זה.

חח קצב אסטרונומי לא הייתי קורא לזה

אני עובד כל יום 8 שעות מינמום כך שזמן גם אין לי מי יודע מה

והסיבה שהמחשב יכנם לתוך השידה שהגובה המירבי שלה זה 14 ס"מ

ובכלל מידות המארז הם:

גובה 13 ס"מ

רוחב ~49 ס"מ

אורך ~32 ס"מ

ושל המארז הישן :

גובה 17.5 ס"מ

רוחב 43 ס"מ

אורך 44 ס"מ

תודה על התגובות

לא אכפת לי שאתה לא יודע מה המפרט הולך להיות, רציתי רק לדעת מה הכיוון...

שים לב שלא מומלץ כלל ספק גנרי, ובפרט מערכת עם מעבד i5 וכרטיס מסך 5830. בנוסף, מה מצב האוורור במארז+שידה?

נראה מצויין עד עכשיו, בהצלחה בהמשך

אפשר לדעת מה דגם המצלמה?

לא אכפת לי שאתה לא יודע מה המפרט הולך להיות, רציתי רק לדעת מה הכיוון...

שים לב שלא מומלץ כלל ספק גנרי, ובפרט מערכת עם מעבד i5 וכרטיס מסך 5830. בנוסף, מה מצב האוורור במארז+שידה?

השידה / מזנון (כע כנראה מזנון זה הגדרה יותר מתאימה) פתוחה מקדימה (ללא זכוכית או משו)

הושקע ויושקע זמן רב בלתכנן את הסירקולציה במארז הגודל של הכרטיס מסך יוצר מחיצה בין האיזור של המעבד והספק לחלק השני כך שלא אמורה להיות בעיה להשיג אויורור טוב

מה שפולט כמות חום אדירה זה הכרטיס לכידה

הכרטיס גרפי גורף אויר מתוך המארז החוצה כך שאבודד אותו מהכרטיס לכידה

וגם הספק גורף אויר החוצה

אז אני חושב גג שני מאוררים של 80 או 92 וכמה מחיצות בין חלקים קריטיים יעשו עבודה טובה

נראה מצויין עד עכשיו, בהצלחה בהמשך

תודה ;D

אפשר לדעת מה דגם המצלמה?

Canon PowerShot A710 IS

בהצלחה,

נחמד לראות ידיים עובדות

נראה מצויין !

בהצלחה

מחכה לראות את הסיום.
