מוד קטן להוספת מאוורר ל7600GT עם קירור פסיבי

[Czar_salad]

טוב, הלימודים הורידו מהלך (צריך להשלים רק קורס אחד מהשביתה) ועדיין לא התכלתי בעבודה. זה הזמן לעשות כמה מודים.

המוד הראשון שסיימתי הוא מוד קליל לכרטיס מסך שלי שבא עם קירור פסיבי ונוטה להתחמם תחת המהרה.

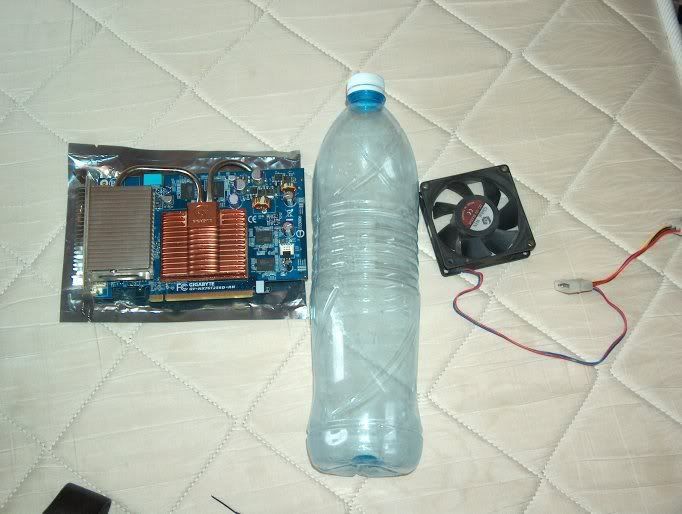

נתחיל עם החלקים:

בקבוק "מי עדן" (אני חושב), מאוורר 80 מ"מ, וכרטיס מסך 7600GT של GIGABYTE עם קירור פסיבי Silent Pipe II.

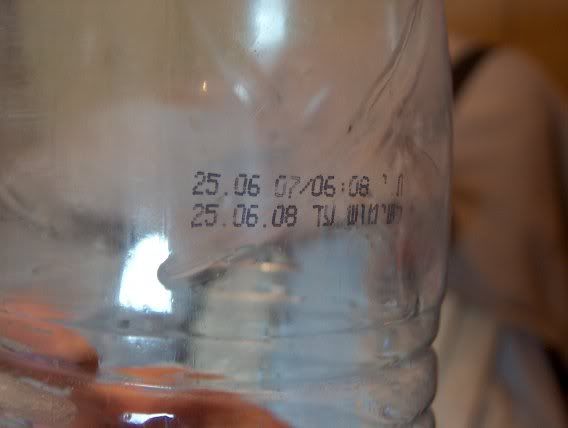

דבר הבא, לבדוק שהבקבוק לא פג תוקף

בשל, יופי!

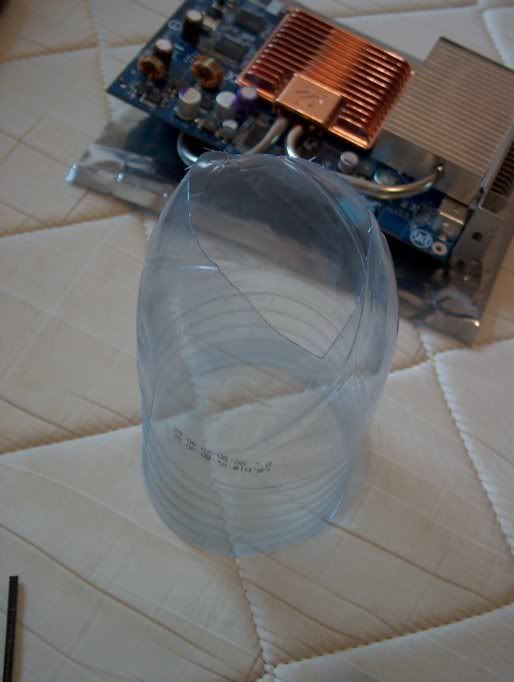

שלב הבא, נחתוך את הבקבוק ונבדוק התאמה

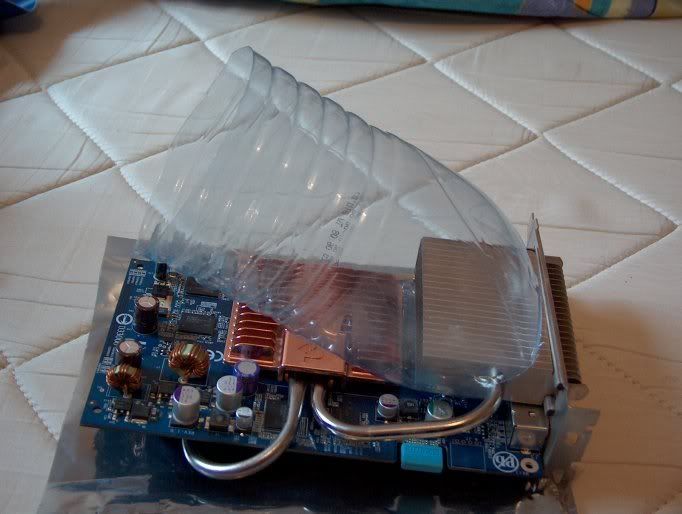

אתה הבקבוק חתכתי קודם בחתך רוחב שיוצא עגול, אבל במעיכה שהבקבוק מקבל ע"מ שיתאים זה לא נוח, לכן מעכתי בעדינות את הלמעלה של הבקבוק ע"מ שתצא צורה "דו-מימדית". מה שמתקבל מחתך רגיל בצורה הזאת זה צורה U, כשחותכים את הבקבוק "ישר" ופותחים אותו חזרה מהמעיכה מתקבל U הפוך כמו בתמונה.

יותר אסטטי ויותר קל "להלביש" אותו.

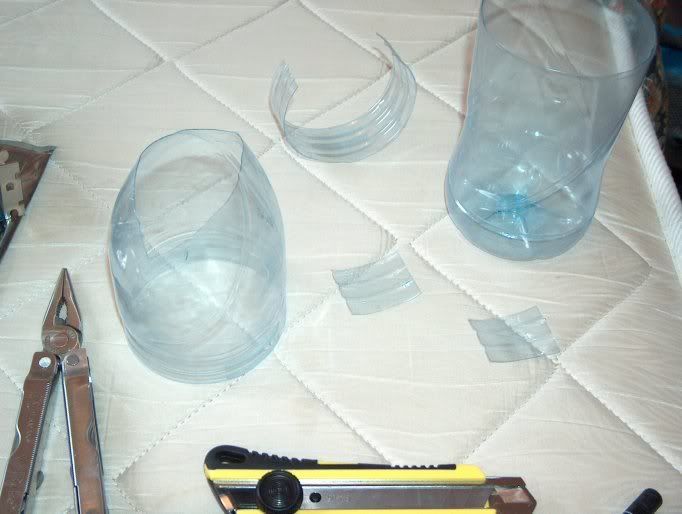

שלב הבא זה לחתוך את התחתית של הצורה שלנו שתהיה בגובה הנכון ונחתוך את חלקי הפסטיק שאליהם יחובר המאוורר:

את הבקבוק חתכתי עד לסוף ה"עיגולים" ואז חתכתי ממנו עוד 3 "עיגולים" - בערך 2.5 ס"מ.

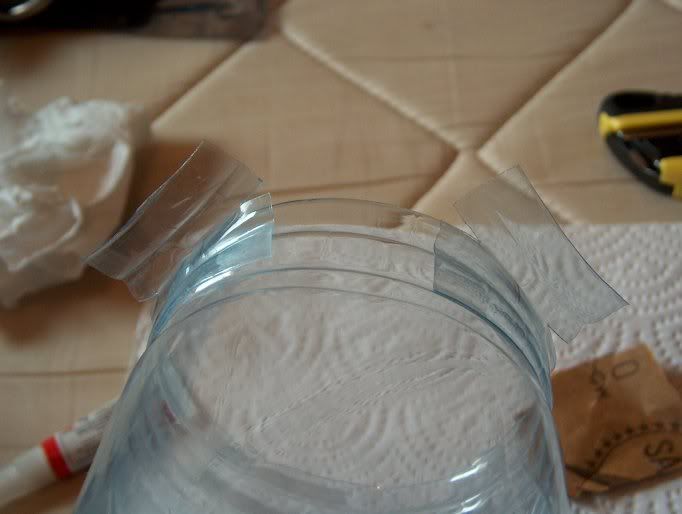

נסמן את המיקום של הברגים ונדביק את החלקים. השתמשתי בדבק מהיר לצורך העניין, כמובן שיש לשייף את מקום ההדבקה ע"מ שלא יתנתק

החלקים שאליהם יוברג המאוורר הם בעורך של 3 ס"מ, ע"מ לכופף אותם בלי לשבור את ההדבקה יש לחתוך בערך ס"מ פנימה מכל צד.

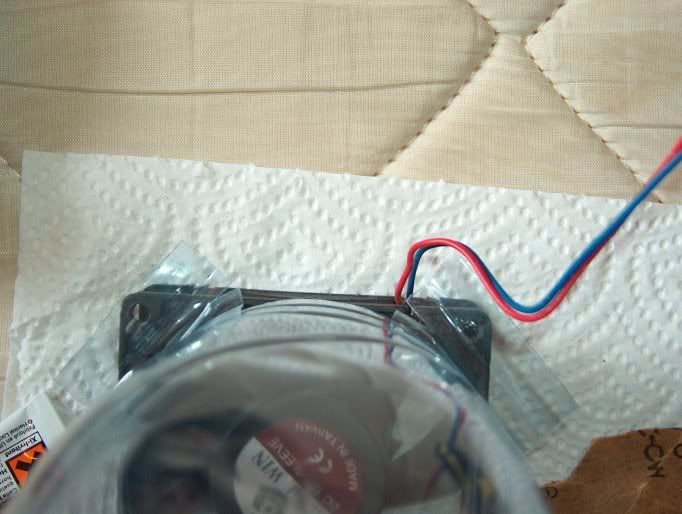

אחרי שהדבקנו שניים, נסמן את המקומות לעשות בהם חורים

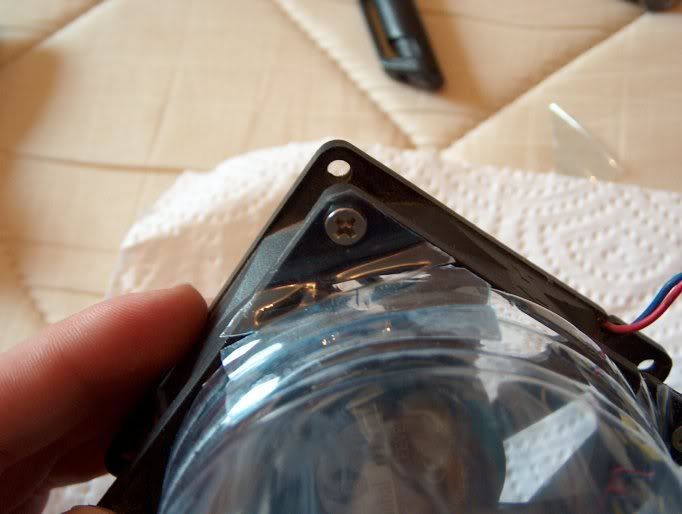

לאחר מכן נחורר רק "רגל" אחת, נבריג את המאוורר ונסמן את החוק השני. אחרי שעשינו את החור השני נוכן לסמן את מיקום ההדבקה של שני הרגליים האחרות, נדביק ונחורר. כשסיימנו עם כל הארבע, נבריג את כולן ונחתוך את העודף:

בגלל ההגיון ובגלל שקראתי שהקירור הפסיבי עובד ע"י תחת לחץ במארז התקנתי את המאוורר ככה שימשוך אויר לתוך המארז.

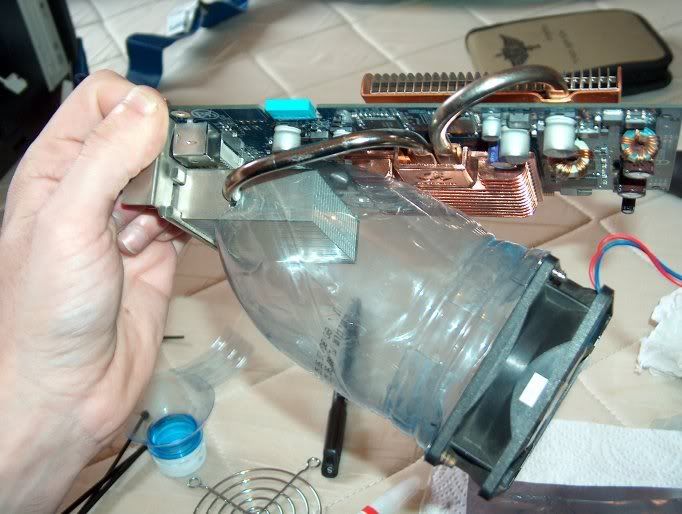

נשים את המתקן על הכרטיס

המתקן עצמו "תופס" את הפתח אוורור מספיק חזק ע"מ לתמוך את כל המשקל, אבל בכל זאת נדאג לו לתמיכה מהכרטיס עצמו.

אני חושב שזה אפשרי לחמם את פלסטיק ככה שהוא ממש יצמד לפתח אוורור, אבל אני לא אקרב מקום חום שכזה לכרטיס. :

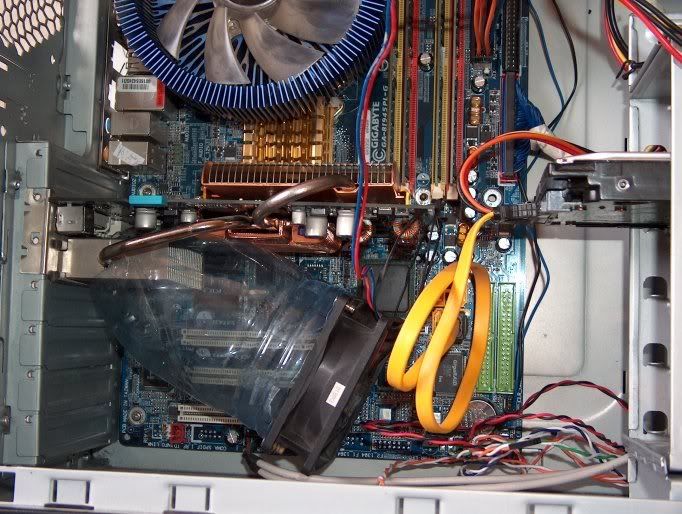

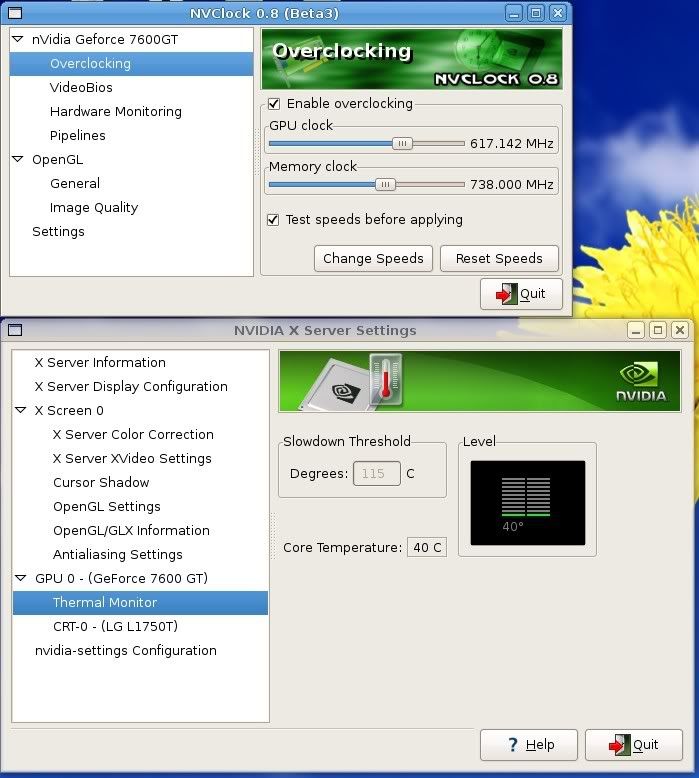

וזהו! במנוחה תחת המהרה לא רצינית מגיע לסביבות ה40-42 מעלות ותחת מאמץ לסביבות ה45 מעלות, ירידה של 5 מעלות בערך.

לצערי אין לו קירור לזכרונות, לכן אני הולך להמשיך עם המוד על הכרטיס ולשים עליו היטסינקים שאני אחתוך מקירור של מעבדים ישנים שיש לי.

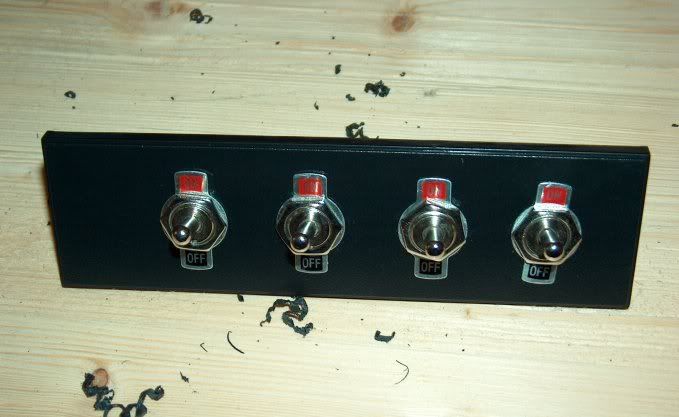

חוצמזה אני מתכנן לשנות את מערך המאווררים במארז ולבנות פאן בס פשוט:

[Ben N]

חחח מגניב!

עובד יפה!

[omripel]

לא עדיף לשים את המאוורר ישירות על הקירור?

בכל מקרה יצא מגניב.

[DanyL]

פששש...אחלה רעיון.

[IlanF]

רעיון מגניב.. ננסה בהזדמנות

[ofeky1]

יצא יפה וטוב!

לא הבנתי למה הבקבוק בהתחלה אבל ממש יפה!

[Ben N]

בכך שהוא שם את הבקבוק הוא מנתב נטו את כל האוויר שהמאוורר יכול לספק ישירות על הצלעות קירור. וככה בעצם הוא מקבל קירור אפקטיבי יותר מאשר אם הוא סתם היה מוצא דרך לקמבן את המאוורר עליו...

זאת לפחות ההשארה שלי אלא אם יש פה משו להוסיף/לשנות/לחדש.. חחח

[Czar_salad]

^^ זה בדיוק העניין

הקירור מבוסס על החלק שם שזה כונס האוויר, לשים את המאוורר עליו מוציא את המקסימום מהקירור הקיים.

הבקבוק זה סתם להראות את הרכיבים שהשתמשתי בהם 8)
