הרכבה
הרכבה:
דבר ראשון שתצטרכו הוא להכין את כל המפסקים. למספק יש 3 "רגלים".
הרגלים הקיצוניות הן יציאות המפסק (אדמה בעצם, -), והרגל האמצעית היא הפאזה, כניסת החשמל או ה+.
הכינו חוטים לפי הצורך, זכרו גם שליציאה אחת מתחבר הנגד וששתי היציאות מתחברות בסוף ביחד עם הנורה. רצוי להכין חוטים באורך 12 ס"מ לפחות. (כדי לאפשר גישה נוחה לחיבורי המאווררים מחוץ לכלוב של כונני ה¼5" )

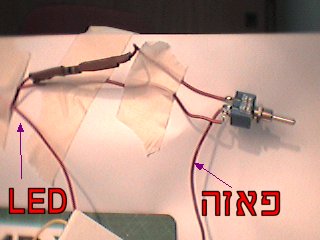

הלחימו לרגל אחת (קיצונית) חוט (לא שחור) וברגל הקיצונית השניה חוט בחצי אורך, אליו תלחימו את הנגד ולנגד הלחימו עוד חצי חוט. לרגל האמצעית הלחימו גם חוט ארוך יותר (לפחות 15 ס"מ) חוט זה יתחבר בסוף לספק.
כרגע לא משנה לנו המספק הספציפי לכל נגד (בהנחה שכל המספקים אותו דבר) לכן הלחימו את שאר המספקים.)
לאחר שלב זה, צריכים להיות לכם את כל המפסקים כאשר לכל מספק יש 3 חוטים שבאחד מהם יש נגד.

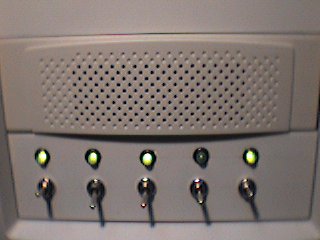

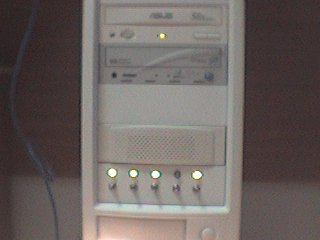

הרכיבו לחורים שלכם את הנורות ואת המפסקים, והלחימו את ה+ של הנורה יחד עם שתי היציאות של המפסק. כאן הבאג שדיברתי עליו, הנורה תעבוד כל עוד יש חשמל במפסק, גם אם לא יהיה מאוורר הנורה תעבוד.
חשוב – המספק עובד באופן "הפוך" כלומר שהוא פתוח על מצב תחתון, הרגל העליונה מקבלת חשמל. לכן לסדר היררכי אני מציע למקם את הרגל של הנגד כעליונה, כך שהמפסק יהיה במצב התחתון שלו, המתח יהיה 7V ודבר נוסף הוא שמצב ה Off הוא תמיד באמצע ולא ניתן לעשות חיבור שונה ועל המפסק תוכלו לראות כפי שנכתב קודם לכן On/off/on.

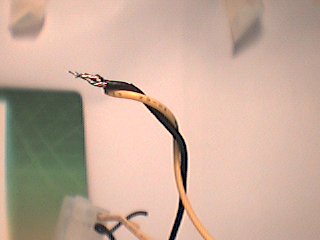

לאחר שהלחמתם וסידרתם את החוטים, חיתכו חוטים שחורים כמספר המפסקים, בערך באורך החוטים שהלחמנו קודם (חוטי הפאזה), והלחימו אותם בצד אחד. אותו דבר עשו עם כל הפאזות של המפסקים.
את הקצוות של המפסקים אפשר לחבר בכמה דרכים למאווררים, אני השתמשתי ב-לוסטרקלמרה בגלל הקושי להסיג מתאמי 4, או 3 פינים.

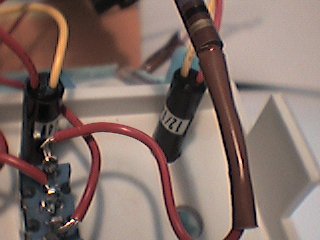

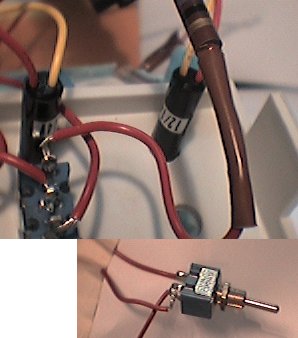

חברו את החוטים ל- לוסטרקלמרה ואת החוטים השחורים (-) ביחד עם ה- של הנורות כך:

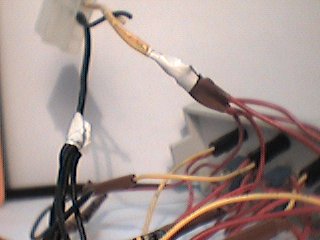

השלב הבא הוא לחבר מתאם 4 פינים לשני הקצוות של החוטים השחורים ושל המפסקים שהלחמנו קודם.
יש לחבר את החוטים למתאם כך שהחוטים של המפסקים יתחברו ל12V והחוטים השחורים לאדמה.
לפני ההפעלה – השיגו סרט דביק מבודד ובודדו את כל ההלחמות, כך שלא יהיה קצר!
עכשיו נשאר לחבר את חוט ה+(פלוס) וחוט ה-(מינוס) של כל מאוורר למקום המתאים לו ב- לוסטרקלמרה. לחבר את המערכת לחשמל, ולבדוק שהכל עובד!
בהצלחה
