טרנזיסטור 2n2222 איך לחבר ל LPT

Featured Replies

פורסם

:kopfpatsch:

אז הוא נסכם - בפעם הבאה, פשוט תשאל איך עושים את מה שאתה רוצה לעשות ולא את איך שאתה חושב שקוראים לזה.

מעגל NOT (לוגי) או inverter בשמו השני, הוא מעגל שהופך את האות שהוא מקבל, ז"א שאם הוא מקבל on הוא מוציא off וזה בדיוק ההיפך ממה שאתה רוצה...

אם כך מדובר בסכמה פשוטה מאוד, שכבר השתמשו בה ביותר מפרוייקט אחד...

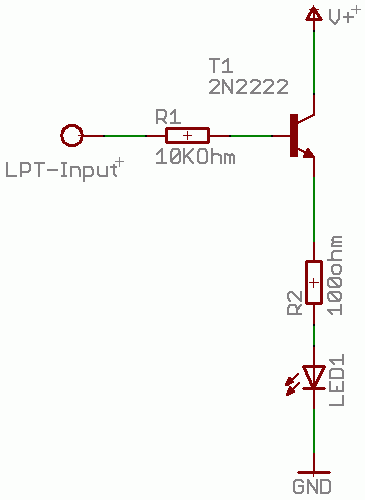

- בדוגמה הנ"ל בעת קבלת אות מה-LPT, ידלק לד אחד.


-בדוגמה הנ"ל בעת קבלת אות מה-LPT, ידלקו 3 לדים.

- לגבי החיבורים, אדמה בשרטוט הוא כמובן החוט השחור במולקס, והמתח החיובי יכול להיות ה-5V+ או ה-12V+ אבל כמובן שאת הנגד של הלד תצטרך לשנות בהתאם.

- מכיוון שיש הבדלים משמעותיים ביישום המחבר הפרללי בין יצרניות לוחות אם שונות, ייתכן ואצלך תצטרך להשתמש בנגד של 1Kohm ולא 10 כפי שאני השתמשתי, אך ע"מ למנוע נזק בהפעלה ראשונה, אני ממליץ לפחות לנסות את ה-10Kohm.

שוב, להבא, ע"מ למנוע בזבוז זמן, בקש את מה שאתה רוצה ולא את מה שאתה חושב שאתה רוצה ;)

פורסם
  • מחבר

טוב כבר נימעס לי לנסות להחליף נגדים זה פשוט לא עובד אולי אני ביכלל לא צריך נגד בכניסה של הטרנזיסטור? יש לי לוח אם של אסוס.

פורסם

יכול להיות שהוא שרף את הטרנסזיסטור ?

פורסם
  • מחבר

טוב אחרי בערך 200 נגדים שהוחלפו מצאתי. 750 אוהם עובד כמו שצריך אולי לקראת הערב אני אסיים תמונות של הפרוייקט.
