אפשר ליצור אפקט הבהוב צבעוני ע"י מחולל פולסים (555)

Featured Replies

פורסם

אני רוצה לעשות שהיה הבהוב בין הלדים שלי, אדומים - לכחולים

ככה שהצבע יתחלף ביניהם כל פעם....

אני יכול לעשות את זה ע"י חיבור מחולל פולסים (ג'וק 555, שחכתי קידומת) ללדים עצמם ?!

פורסם

לא אתה צריך לבנות מעגל של נצנץ, מוכרים קיטים של זה בכל חנות אלקט' לדעתי, ואפשר למצוא תרשימים שלהם באינטרנט, לדעתי יהיה פשוט יותר לקנות אחד להלחים.

פורסם

אפשר בהחלט...

אתה יכול לחבר את שני הלדים למוצא הרכיב, רק הפוך, כלומר:

לד אחד תחבר עם ה-(+) למוצא וה-(-) לאדמה, והשני הפוך. ככה כשהגל יהיה למעלה הלד הראשון יאיר, וכשהגל יהיה ב-0 הלד השני יאיר.

פורסם

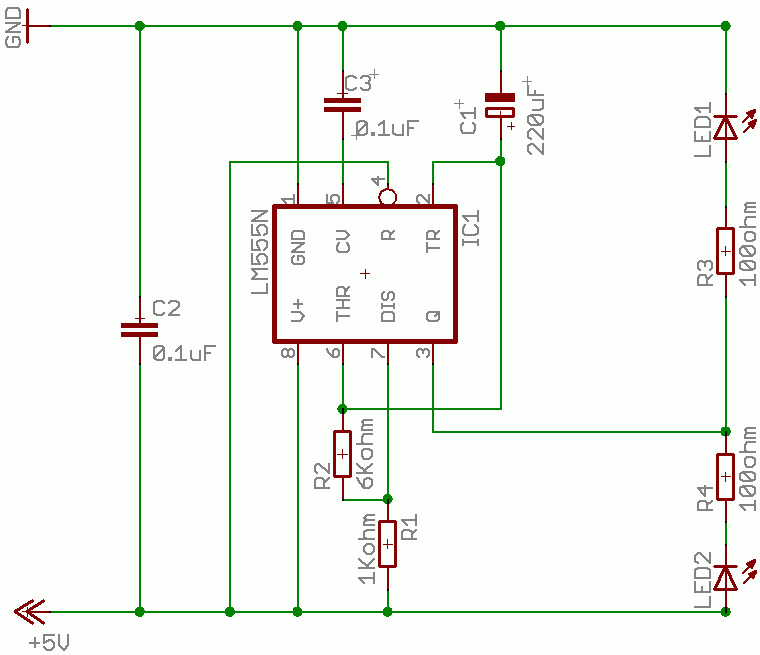

הנה דוגמה למעגל שביקשת - שמתי לד אחד מכל סוג - באותה מידה אתה יכול לחבר במקביל יותר מאחד - רק שים לב שהזרם המקסימלי למיטב זכרוני שה-555 מספק הוא באיזור ה-1 אמפר (זה לא מעט לדים - אבל...) - בכל מקרה - אם מדובר בכמות גדולה ניתן לחבר דרך טרנזיסטור במקום ישירות את הלדים...


בהצלחה - ואם יש שאלות - אל תהסס...

פורסם
  • מחבר

אממ

לא בדיוק הבנתי

אתה יכול לשרטט לי את המעגל ?

תודה על העזרה.

פורסם
אתה יכול לשרטט לי את המעגל ?

:nixweiss: זה שרטוט המעגל - אני לא כ"כ מבין מה עוד אתה רוצה?

פורסם
  • מחבר

אופס סליחה

פעם שעברה התמונה משום מה לא עלתה....

אממ והלדים שהשתמשם בהם ub רגיל נכון ?! האלו של ה5 שקל ?

תודה בכל מקרה (=  :yelclap:

נ.ב. אתמול עברתי על כמה מהפרוייקטים שלך...

מדהים.
