פאנל קדמי לא עובד בלוח אם אחר

[alex542]

לאחרונה החלפתי לוח אם והפאנל הקדמי לא עובד(usb עובד אודיו לא).

בדקתי בספרי ההוראות וכנראה יש שינוי כלשהו בחיבור של הפינים.

השמאלי של הישן והימני של החדש.

איך אני צריך למקם את הפינים בחדש?

תודה מראש

[yonizaf]

הסידור של הפינים זהה. אמנם החוברות קוראות לפינים בשמות שונים, אבל המשמעות זהה.

יותר סביר שהבעיה היא בהגדרות כרטיס הקול.

- נסה להיכנס להגדרות הדרייבר, לראות אם יש שם משהו שאפשר להגדיר בקשר ליציאה הקדמית. אצלי למשל אפשר להגדיר אותה כיציאה נפרדת (שצריך להגדיר כברירת מחדל כדי לשמוע ממנה). אולי זו הבעיה אצלך.

- נסה גם להיכנס לביוס, ולראות אם זה מוגדר שם כHD Audio או AC97, להחליף מצב ולראות אם זה עוזר.

[alex542]

בדרייבר של Realtek הפאנל הקדמי כאילו לא מחובר גם אם אני מחבר אוזניות וגם אם לא.

בנוגע לביוס בדקתי כבר ולא עזר.

*בחיבור הקיים אני רואה שאין רגל 7 וכנראה גם רגל 4 גם לא קיימת אולי יש צורך בהם ללוח החדש?

[yonizaf]

רגל 7 לא מסומנת כאדמה באף אחת מהחוברות שצילמת. החיבורים שמסומנים כאדמה הם 2,6,10.

מה בדקת בביוס? מה ראית? מה שינית?

כשאתה אומר ש4 ו-7 חסרים, למה הכוונה? שהחוטים שלהם לא קיימים בחיבור שמגיע מהמארז (או משהו דומה)? כי אז כנראה שהפאנל של המארז שלך לא תומך בHD Audio וצריך לוודא שהוא מוגדר בביוס כAC97.

[alex542]

בנוגע לרגל 7 התבלבלתי בשם שלה אבל היא כן חסרה

וכן הכוונה לחוטים מהמארז.

בביוס יש לי רק אפשרות להפעיל או לכבות

HD Audio.לוח ישן - h61h2-m2

לוח חדש - ga-970a-ds3p

[yonizaf]

אוקיי. מסתבר שזה לא משהו שאפשר לשנות דרך הביוס. זה אומר שצריכים לבצע את השינוי בדרייבר.

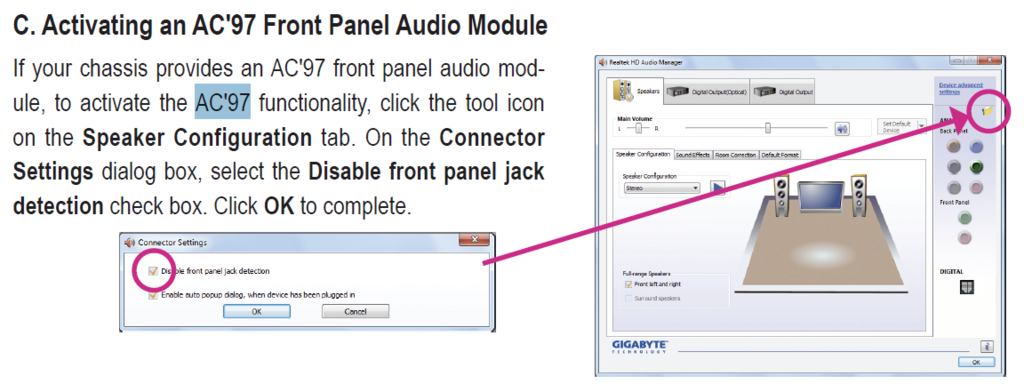

בהנחה שהדרייבר שלך הוא כמו שלי, הנה החלק מתוך המדריך של הלוח שלי, שמסביר מה צריך לעשות:

[alex542]

תודה רבה כבר חשבתי שאני יצטרך לשנות את מיקום הפינים או לעשות משהו מורכב
