חיבור הנגד המשתנה לתצונה ה LCD

Featured Replies

פורסם

היי חבר'ה!,

אני בדיוק מכין את החוטים לתצוגת ה LCD שלי..

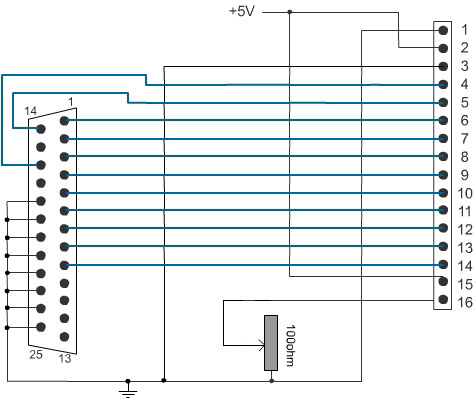

והסתכלתי בתמונה של האתר..הזאתי..


עכשיו רואים פה שני חוטים שמתחברים לנגד המשתנה..ובנגד המשתנה יש שלוש יציאות..אז לאיזה יציאות אני בדיוק מחבר את החוטים?

???

תודה על העזרה.., רן D:

פורסם

לאמצעי ולאחד הקיצוניים

ההבדל ביחיד בצצדים הוא כיוון הגברת התאורה.

אם תשים בצד אחד אז סיבוב לצד אחד יגביר ולצד שני ינמיך, אם תשים בצד השני זה יתהפך.

בכל מקרה אחד חייב להתחבר לרגל האמצעית

פורסם
  • מחבר

לאמצעי ולאחד הקיצוניים

ההבדל ביחיד בצצדים הוא כיוון הגברת התאורה.

אם תשים בצד אחד אז סיבוב לצד אחד יגביר ולצד שני ינמיך, אם תשים בצד השני זה יתהפך.

בכל מקרה אחד חייב להתחבר לרגל האמצעית

אה כן הבנתי זה גם מה שאני חשבתי..ולא איכפת לי לאיזה צד לסובב כדי להנמיך או להגביר אז זה לא קריטי בשבילי ימין או שמאל..

תודה רבה! ;)

פורסם

אני בכלל לא שמתי נגד משתנה. פשוט שמתי נגד קטן בטור ע"מ להגן על התצוגה וזהו ....

קבעתי את התאורה לעוצמה קבועה ולא חזקה מידי . נראה לי מיותר לעשות אותה משתנה.

פורסם

SuperGohan אני רואה שהשתפרת LCD ;)

בכל מקרה אם יש לך וולטמטר אז אתה יכול לבדוק איזה רגל היא המגבירה ואיזו המנמיכה .

ואל תשכח תמיד זה בין הרגל האמצעית לרגל קיצונית ..

פורסם
  • מחבר

יש לי עוד שאלה..

בסכמה לא מראים איזה חוט מתחבר לחוט השחור בחיבור המולקס.. אבל במדריך באתר רשום שפין 1 על התצוגה מתחבר לחוט השחור על חיבור המולקס..

אז לחבר את חיבור 1 של התצוגה גם לחוט השחור של חיבור המולקס? ::)

פורסם

בסכמה מראים לך שחיבור 1 מתחבר לסמל של 3 קווים קצרים כאלה שזה אומר אדמה (חוט שחור במולקס)

וחיבור 2 מתחבר ל-5V (חוט אדום במולקס)

פורסם
  • מחבר

בסכמה מראים לך שחיבור 1 מתחבר לסמל של 3 קווים קצרים כאלה שזה אומר אדמה (חוט שחור במולקס)

וחיבור 2 מתחבר ל-5V (חוט אדום במולקס)

הוא מתחבר גם לנגד וגם לשאר החוטים של המדפסת שמאריקים אותם..אז אני אוכל לחבר מאיפה שהלחתי אותו לנגד להלחים עוד חוט שהוא יצא לחיבור המולקס? שזה יראה ככה : (סליחה על השרטוט הגרוע סרטטי מהר..)..


(הדבר הזה שנראה כמו מתג זה הנגד המשתנה 100OHM)

זה אפשרי לעשות ככה??

פורסם

כן...

פורסם
  • מחבר

הכל עובד מצויין הפעלתי את המחשב הLCD הפעיל את שורות הריבועים ותאורה האחורית עבדה..

הבעיה שהתוכנה אמרה שהיא לא מזהה.. :'( :'(

ומאה אחוז זה לא בעיה בהלחמת עשיתי את זה עם שכן שלי הוא עשה עבודה מצויינת!!

ובדקתי הכל לפני החיבור יכול להיות שהחיבורים של המדפסת שאני לא משתמש בהם צריך לאריק אותם?(הכוונה לחבר אותם לארקה..)..?

או אם מישהו יכול להביא לי לנסות תוכנה אחרת מהתוכנה

CrystalControl

אתודה מראש, רן! ;)

פורסם

אתה בטוח שהגרת נכון את הצג. כי זה לא ממש plug and play

פורסם
  • מחבר

תראה עכשיו אני משתמש בתוכנה

LCDsmartie 5.2

ואחרי שרשמתי את הפרטים..הוא אמר לי להפעיל את התוכנה מחדש, הפעלתי את התוכנה מחדש..

ואז תוך כמה שניות הוא רשם הודעה כזאתי... :

DLPORTIO.sys device driver not loaded.

port I/O will have no effect.

אז מה הוא רוצה ממני?

הוא אומר לי שקובץ כלשהו לא הצליח בטעינה..ולא יקרה כלום..

מה עושים? :'(

פורסם

גם אצלי התוכנה הזאת לא עבדה

פורסם
  • מחבר

אז באיזה תוכנה להשתמש? :'(

פורסם

תנסו להוריד קובץ בשם port95nt.exe (לא העליתי אותו כי הוא גדול מדי).
