איפה כדאי לי לשים את המאוורר .... ?

[LastForOne]

פירסמתי מודעה דומה בפורום מודינג אבל שם לא התייחסו לקירור אלה להרכבה עצמה...

אוקיי אז כמו שאמרתי, יש לי יחידת קירור Arctic cooling Freezer 7 חדשה... ואת המאוורר של המעבד העברתי למארז...

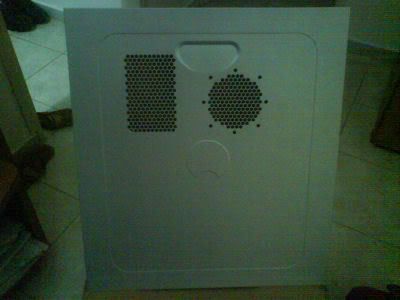

הדלת של המארז [את המאורר הרכבתי על החור העגול]:

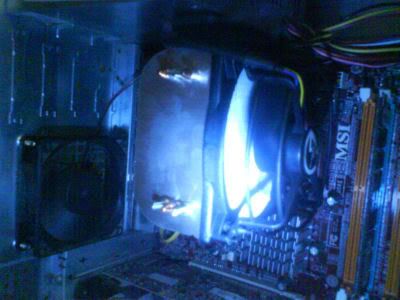

כאן ניתן לראות את גוף הקירור, הוא נמצא בדיוק מאחורי החור העגול [המאוורר שאתם רואים שם זה מאוורר אחר שקיבלתי עם המארז]:

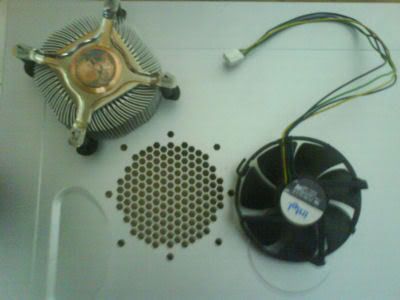

והנה תמונה של החור, ולידו המאוורר [יש לציין שאני לא משתמש בגוף קירור המתכתי!]:

כרגע המאוורר מורכב על החור העגול, ככה שהוא מזרים אוויר בדיוק על הגוף קירור החדש.

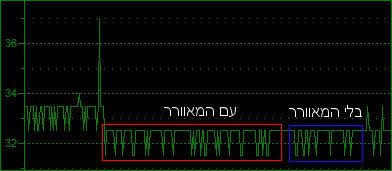

הבעיה היא שכמו שניתן לראות בצילום מסך הזה... המאוורר הזה לא עושה שום שינוי אם הוא דלוק או כבוי...

את כל הקירור הזה אני רוצה לעשות כהכנה לאוברקלוקינג למעבד... כמה שיותר רציני...

שימו לב שהמטרה שלי היא לקרר את המעבד כדי להכין אותו לביצועים כבדים! הכרטיס מסך שלי בקושי מתאמץ כי אני לא משתמש בגרפיקה כבדה...

אז השאלה היא איפה כדאי לי למקם את המאוורר הזה?

בחור המרובע [מזרים\שואב אוויר על הכ.מסך וחלק מהלוח אם]?

או בחור העגול [מזרים\שואב אוויר על החלק העליון של היחידת קירור של המעבד] ?

והכי חשוב, באיזה כיוון האוויר אמור לזרום? לשאוב אוויר מהמארז או להזרים אוויר לתוכו? וזה בהנחה שכבר יש לי מאוורר אחד סטוק במארז ששואב אוויר החוצה...

תודה לכל מי שעונה

[Luffy]

טוב, בוא נעשה קצת סדר:

גוף קירור (צלעות, החלק המתכתי) - נועד לקרר נקודתית ע"י הדבקה במשחה תרמית.הגוף מוליך את החום שנפלט מהמעבד\ערכת שבבים\מעבד גרפי, הצלעות יוצרות מצב שבו גוף הקירור הוא בעל שטח פנים עצום יחסית למקום שהוא תופס ולכן הולכת החום מצלעות גוף הקירור אל האוויר שמסביבו משתפרת בהרבה. תוסיף לזה את המאוורר שיושב על הצלעות ומסייע להרחקת החום מגוף החימום ביתר מהירות - וככה זה עובד. למעשה אין שום טעם למקם אותו בתוך המארז באופן סתמי. להיפך, זה יכול אפילו להפריע. הצורה שאתה הרכבת אותו חוסמת חלק גדול מזרימת האוויר לתוך המארז ומחוצה לו. ככלל, אל תחסום פתחי אוורור.

מה שכן - המאוורר לבדו יכול לעזור לך.

את המאוורר עצמו הייתי ממקם בדיוק מעל המעבד, שזה אמור להיות המיקום של החור העגול. אם לשאוב אוויר החוצה או להכניס אותו פנימה - נסה בשתי הדרכים ולך על מה שעובד יותר טוב. הימור אישי שלי - תכניס אוויר לתוך המארז. במיוחד אם אין מאוורר אחר שעושה את זה.

מה עם מאוורר מקדימה ששואב אוויר? יש לך?

[LastForOne]

תודה על התגובה...

לא אני לא משתמש בגוף קירור עצמו! במקרה צילמתי אותו..

רק את המאוורר חיברתי למארז...

המאוורר כבר מחובר כמו שאמרת... ולפי מה שאני רואה זה לא נראה ממש אפקטיבי..

אין לי מאוורר מקדימה ששואב... יש מאחורה מאוורר ששואב.. [מקדימה יש פאנל איך אפשר לשאוב משם משהו?]

[Luffy]

אוקיי, הבנתי הכל.

המקום הכי טוב לשים מאוורר כרגע זה מקדימה, לפני הדיסקים הקשיחים. יש לזה פחות קשר לקירור הדיסקים הקשיחים כמו שיש לזה קשר לזרימת אוויר אופטימלית במארז. אחד מכניס - אחד מוציא - ככה יש לך זרימה של אוויר דרך המארז שעוזרת רבות לקירור.

איך להרכיב מאוורר מקדימה? לפרק את המארז, לפרק את הפאנל הקדמי שלו, ואתה כבר תראה שיש שם תושבת מוכנה למאוורר (זה מקום סטנדרטי למאוורר). את המאוורר שפצר לך כראות עיניך (כמו שאמרו חבר'ה לפניי - אזיקונים, ולקרו, מה שעובד) בין המתכת של המארז לדיסקים הקשיחים.

רק דבר קטן: המאוורר האחורי צריך לשאוב אוויר מהמארז החוצה (לפי מה שהבנתי זה מה שהוא עושה).

המאוורר הקדמי צריך לשאוב אוויר מבחוץ אל תוך המארז.

[LastForOne]

אוקיי תודה... אני מנחש שאני אצתרך גם לסדר את החוטים במארז כדי לאפשר זרימת אוויר נכון?

ובקשר למאוורר מקדימה.. אני רואה שיש פה רק חור למטה... וכשסוגרים את הפאנל זה חוסם אותו ... עדיין לשים שם למרות שהפלסטיק מסתיר את הפתח?

[Luffy]

לדעתי אמורים להיות שם לפחות פתחי אוויר. רוב יצרני המארזים הג'נריים מנסים להחביא את פתחי האוויר בכל מיני דרכים מתוחכמות (ועל הדרך מורידים 80 אחוז מהיעילות שלהם), אבל צריכים להיות פתחי אוויר קדמיים.

אולי תוכל להעלות תמונה של הפרונט של המארז (החלק התחתון של הפרונט), מבפנים ומבחוץ? יעזור גם אם תעלה תמונה כשהפאנל הקדמי מפורק.

באשר לסידור חוטים - זה הדבר הכי קל לעשות. בלי להתחיל להיכנס לתוך סליווינג וכו', אתה יכול להעביר את רוב החוטים דרך חורים כאלה ואחרים בפח של המארז, ולהפחית את כמות החוטים שמזדקרים באמצע חלל המארז. אני מניח שאם תמצא תמונות של זה זה יעזור לך להבין, אבל קודם כל תתקין מאוורר קדמי. הרבה יותר חשוב.

[LastForOne]

אוקיי ... אני ינסה מחר לחבר את החוטים ואני יביא מחר גם צילומים של הפאנל .. פשוט עכשיו אני לא יכול לפרק אותו...

עריכה: עכשיו נזכרתי שיש לי עוד מחשב ישן במחסן ואני יכול לקחת ממנו מאווררים.. אני חושב שיש לו 3..

אז אם יהיה לי מצב של מאוורר קדמי מכניס אוויר, מאוורר אחורי מוציא אוויר, ומאוורר בצד מזרים אוויר על הגוף קירור של המעבד זה טוב?

או שכדאי לי להתאמץ [להתאמץ מאוד מאוד] ולהוסיף גם איזה אחד בגג או במקום אחר?

[Luffy]

ת'אמת, לדעתי כדאי פשוט לסדר את המארז לזרימת אוויר אופטימלית.

דבר ראשון - מאוורר שמכניס אוויר מקדימה הולך לעשות לך הבדל ענקי. אצלי יש מאוורר 120 מכניס מקדימה, עוד 120 מוציא מאחורה, ספק כוח ששואב מתוך המארז ומוציא החוצה, גם 120, תורם מאוד לקירור, וזהו (אם לא מחשיבים את המאוורר 92 שהדבקתי להיטסינק של הכרטיס מסך).

טמפרטורות אצלי נהדרות.

אני חושב שעם זרימת אוויר נכונה (וגוף הקירור הנחמד שקנית) אתה תגיע לאחלה טמפרטורות במארז, ולדעתי (ומה שעובד אצלי) זה איזון נכון בין האוויר הנכנס לאוויר היוצא - הווי אומר - אם המאוורר שמוציא לך אוויר מהמארז מוציא (לדוגמה) 50 CFM - אתה צריך לדאוג שיהיה לך משהו שמכניס אוויר לתוך המארז בקצב של 50 CFM. אני לא חושב שסתם להוסיף מאווררים יעשה הרבה הבדל בלי איזון מתאים.

(יש לי חשק לבדוק את זרימת האוויר של המארז שלי בתוך מנהרת רוח)

[LastForOne]

הטמפרטורות שלי די טובות... 30 מעלות במצב מנוחה בווינדוס... 40 בזמן מאמץ כבד... [מעבד]

והמאווררים שלי לא כאלה גדולים... המאוורר שבצד הוא 80.. המאוורר מאחורה 80.. והמאוורר שעל המעבד 120...

אז אתה אומר שאני יכול לוותר על המאוורר בצד ופשוט לשים אחד מאחורה ואחד מקדימה?

[Luffy]

הטמפרטורות שלך לא רעות.

לדעתי מאוורר שמכניס אוויר מקדימה אמור לקרר מספיק בשביל OC.

[LastForOne]

בסדר אני יוסיף מחר... אני גם יכנס לביוס כדי לבדוק אם יש הבדל עם המאוררים או בלי... אגב מה הטמפרטורה של המעבד אצלך?

יש לך OC ? אם תוכל לתת לי מדריך טוב זה יהיה נחמד :] זה שבאתר לא משהו..

[Luffy]

הטמפרטורות שלי הן:

דיודה: 30\40 מנוחה\מאמץ

ליבות: 40\50 מנוחה\מאמץ

זה בOC הנוכחי שמעודכן במפרט, עם שליטה של הביוס על המאוורר של המעבד - מכוון לRPM הכי נמוך.

כשזה לא בשליטה של הביוס - המעבד עומד על 23\33 מהדיודה ו- 35\45 מהליבות.

אתה צריך לזכור שיש לנו מעבדים שונים, שמיועדים לטמפרטורות עבודה שונות, ו"במקרה" המעבד שלי נותן קריאה דיגיטלית (שהיא לא ממש מדוייקת - ראה ת'רד נעוץ בנושא קריאת הטמפרטורה במעבדי Core 2 DUO).

באשר למדריך - לא נראה לי שאני יודע מספיק כדי לתת לך מדריך. אני בעצמי חדש בעסק, ואני עוד לומד. מה שכן - יש בפורום הזה מאגר רציני של אנשים שיודעים הרבה מאוד. אני מציע לך לשבת וללמוד את הנושא היטב לפני שאתה מתחיל לשנות הגדרות (מונחי יסוד, נוסחאות ויחסים, הבנה של תדרים ומחזורי שעון וכו').

דווקא המדריכים של האתר עזרו לי מאוד בהבנת הנושא.

OC זה לא POINT AND CLICK. ממש כמו כיוונון עדין של מנוע של מכונית ספורט, צריך לדעת מה עושים, וגם אז הרבה מהתהליך מורכב מניסוי וטעייה.

[LastForOne]

כן בגלל זה אני מתעניין בפורום.. רק חבל שאין פה הרבה אנשים שעונים על שאלות...

אני באמת צריך ללמוד את זה הרבה יותר... זה הרבה יותר מורכב ממה שחשבתי.. כשעשיתי אוברקלוק לכרטיס מסך זה לקח בדיוק 3 דקות..

בכל מקרה אני יזוז עכשיו.. מחר בבוקר אני יתחיל לפרק פה את הפאנלים ולבדוק טמפרטורות... ואז אני גם יעלה את התמונות..
