USB infrared receiver

Featured Replies

פורסם

אפשר לקבל יותר פרטים על הדבר הזה? יש את כל החלקים האלו בארץ בכלל?

פורסם

כבר אמרתי לך

ואני אומר לך שוב

תרים ת'תלפון ותתקשר לאבן אלקטרוניקה ותשאל

אף אחד לא יאכל אותך

>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:( >:(>:(

פורסם
  • מחבר

אה?! :screwy:

פורסם

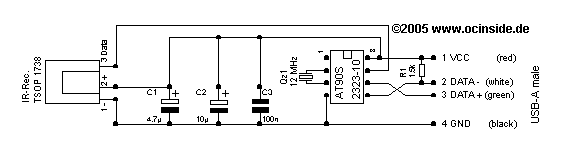

אני הייתי בוחר בשני כי הוא יותר פשוט לקריאה (הוא באנגלית) וגם מכיל פחות חיווט ופחות רכיבים.

אני מנחש שהאוסילטור יהיה קצת יקר ואני לא יודע איזה רמת דיוק הוא דורש. לגבי הרכיב AT90S אין לי מושג מה הוא עושה, אבל אני לא חושב שתהיה לך בעיה להשיג אותו בארץ.

בכל מקרה, יש באתר מדריך לעבודה עם RS232 שהוא הרבה יותר פשוט. אתה בטוח שאתה רוצה לסבך את זה?

פורסם

המעגל נלקח מהאתר הזה: http://www.ocinside.de/go_e.html?http://www.ocinside.de/html/modding/modding.html

יש שם 3 מעגלים של מקלט אינפרא אדום השלישי הוא מה שאתה צריך תעיין שם יש שם רשימה של חלקים סרטוט תוכנה ואפילו תמונות של הבניה

קוראים למקלט: Self-made USB infrared receiver

פורסם
  • מחבר

^ אז הסרטוט השני...

תודה :xyxthumbs:

פורסם

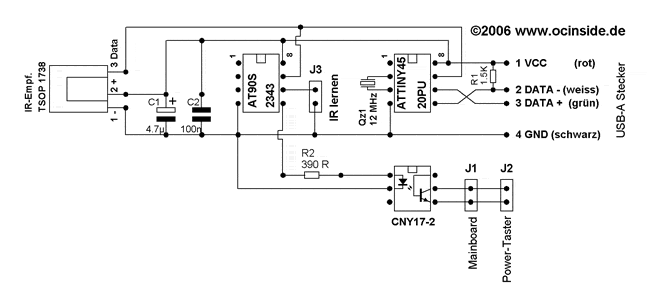

השרטוט הראשון מאפשר לך להדליק ולכבות את המחשב עם השלט אבל צריך לצרוב על שני הצ'יפים קושחה .. או לקנות מהם ..

הייתי הולך על השני :xyxthumbs:

פורסם
  • מחבר

אני ילך על השני...

אני לא צריך להדליק/לכבות את המחשב עם שלט.. מספיק רק PLAY/PAUSE, VOLUME, NEXT/PREV...

אני בכלל יכול להשיג את החלקים בארץ במחיר סביר? :P

פורסם

חוץ מה צ'יפ תשיג הכל 100% הצ'יפ יכו להיות בעיתי

ולמה שלא תעשה את הזה שמתחבר לחיבור הסריאלי ? הרבה יותר פשוט :xyxthumbs:

פורסם
  • מחבר

עשיתי.. משום מה התוכנה (UICE) מסרבת להידלק... TRIAL EXPIRED למרות שזאת פעם ראשונה שאני מתקין אותה על המחשב הזה...

ובנוסף לזה שהתוכנה לא עובדת לי, אתמול דרכתי עליו :lol: נראה לי הוא כבר לא פעיל :lol:

פורסם

כל הכבוד :xyxthumbs:

בהצלחה עם הצ'יפ

פורסם
  • מחבר

תודה :xyxthumbs:

בדקתי באריהב אם המקלט IR קיים ומצאתי משהו דומה...

אני צריך TSOP 1738, אבל מצאתי TSOP 1838... זה משנה?

שניהם 38KHZ אז נראה לי שגם ה1838 יתאים...[br]פורסם בתאריך: 19.07.2007 בשעה 14:47:43


. כנראה שהייתי להוט מידי לבנות את המקלט ורק בקריאה שניה הבנתי שלמעשה יש צורך לתכנת את הצ'יפ הזה (Firmware).

:'( :'( כנראה שאין לי מה לעשות... אני לא יודע איך לצרוב תוכנה על הצ'יפ :'(

http://hydepark.hevre.co.il/topic.asp?topic_id=2026407

פורסם

הזהירו אותך מצריבת תוכנה :P

בדקתי את השני המקלטי ה IR ושניהם יעבודו לך אך שים לב שהרגלים של כל רכיב הם מספרים אחרים!

Vcc=3

Gnd=2

data=1

צירפתי קובץ שמסביר לעומק:

[attachment deleted by admin]

פורסם
  • מחבר

תודה אבל כנראה שאני לא יעשה את המקלט הזה..

חוץ מזה שאני לא יודע לצרוב תוכנה על הצ'יפ, לפי הקישור ששמתי בהודעה הקודמת, יהיה כמעט בלתי אפשרי להשיג אותו...
