בניית מגבר לנגן MP3

Featured Replies

פורסם

אני רוצה ליצור רמקול לנגן שלי.

יש לי כמה רמקולים זרוקים בבית אבל כשחיברתי אותם הווליום היה מאוד נמוך, אז כנראה שצריך מגבר.

איך בונים מגבר? איזה חלקים אני צריך לקנות?

ואני צריך אותו שיפעל על סוללות, הוא אמור ליהיות נייד...

תודה לכל מי שיעזור.

פורסם
  • מחבר

אז מהקישורים שלך ראיתי את המגבר הפשוט הזה: http://home.eunet.cz/rysanek/tda2003.gif

אני יכול להבין חלק מהחלקים, אבל

1) מה זה TDA2003 ?

2) אל ה-Us יתחבר החיבור + מהסוללות? ו-18V זה המקסימום שאפשר?

3)אני מנחש נכון והפסים השחרום זה בעצם אדמה?

4) יש דרך לחבר לזה משהו שישלוט בווליום?

יש את המגבר הזה: http://home.eunet.cz/rysanek/cor_sym.gif שיש בו ווליום, אבל הוא מסובך מאוד בשבילי ואני רוצה רק ווליום ולא תוספת של באס,טרבל ובאלאנס

מישהו יכול להביא לי תרשים של מגבר פשוט עם אפשרות לשינוי ווליום?

פורסם

TDA 2003 זה הרכיב הזה :

http://eu.st.com/stonline/books/pdf/docs/1449.pdf

תסתכל בעמוד הראשון כתוב בדיוק מה הוא עושה. אם הבנתי נכון זה מגבר זרם נקי מאוד מרעשים.

לגבי שליטה בערוצים שונים - אתה צריך פשוט לשים נגד משתנה בערוץ שבוא אתה רוצה לשלוט ונגד רגיל בערוץ שאתה לא רוצה לשנות אותו. השליטה בווליום ע"י נגד משתנה בעצם קובעת כמה מתח יהיה במבוא המגבר וכתוצאה פי כמה יהיה ההגבר.

לא בדיוק עברתי על המעגלים, אבל נסה לחבר את המעגל שבשרטוט הזה http://home.eunet.cz/rysanek/tda2003.gif ולשנות את הנגד של 2.2 אוהם. תחליף אותו לנגד משתנה ותראה מה קורה כשאתה משחק עם ההתנגדות. אני חושב שזה יכול לעבוד, אבל צריך לבדוק את המעגל יותר לעומק בשביל להיות בטוח. בכל מקרה נסה - מה שבטוח בטוח.

פורסם
  • מחבר

תודה, אני ינסה את זה...

אבל אני יוכל לקנות את החלקים רק בשבוע הבא.

אז בינתיים מישהו יכול למצוא תרשים שבטוח יעבוד כמו שצריך?

עריכה

מצאתי את המגבר הזה


(סרטוט למטה...)

המגבר הזה יעבוד בסדר עם MP3?

ולמה יש שם חלקים שרשום nothing?

(R3, C5, C6) פשוט לא לחבר שם כלום או אני צריך לחבר את זה בלי הקבל/נגד (הכוונה עם כבל או משהו)?

ועוד משהו... מה זה החיבור הזה בתמונה השנייה (זה שמכניסים אליו את האוזניות) ואיפה אני יכול להשיג אותו?

[attachment deleted by admin]

פורסם

לא הבנתי מהשרטוט לאן מחובר הפוטנציומטר, אולי תוכל להוסיף פרטים . . . .

לגבי הנגדים והקבלים החסרים - בד"כ נגד וקבל ביחד יוצרים פילטר שמסנן חלק מהערוצים. אני מנחש שמה שחסר זה הכנה לסינון של ערוצים שלא מימשו פיזית, אבל זה אומר שאלא אם כן אתה רוצה להוסיף את המסנן הזה זה לא משנה לך ואתה יכול להשתמש בלי זה.

פורסם
  • מחבר

תודה על ההסבר....

הפוטוציומטר מסומן כ- R4 (רשום למטה) סימנתי בסרטוט...VVV

[attachment deleted by admin]

פורסם

אתה צודק - לא שמתי לב לגבי הפוטנציומטר.

לגבי המעגל באופן כללי, אני חושב שהוא משמש כבקר עוצמה רגיל כמו שהוא עכשיו. אם תחבר את הנגדים והקבלים הנוספים, אז הוא ישמש כבקר עוצמה עבור ערוץ מסויים לדוגמה רק עבור הבאסים או הטרבל.

פורסם
  • מחבר

אוקיי תודה, הבנתי לגבי החלקים החסרים...

ומה לגבי החיבור של האוזניות לMP3, איך קוראים לחיבור הזה ומאיפה אניח משיג כזה?

פורסם

צר לי אבל בנוגע לחיבור אני לא יכול לעזור. אני הייתי מנסה לשאול בחנויות כמו סידי1 או חנויות אחרות שמוכרות נגני MP3 וכאלה.

כדאי לחפש גם בגוגל תמונות - כמו לכל שאלה אחרת בטח גם לזה גוגל ימצא תשובה.

פורסם
  • מחבר

אז במהלך הימים הקרובים אני הולך לקנות את החלקים....

מצאתי תמונה של החיבור שאני צריך...

http://www.goldmine-elec-products.com/images/G13562B.jpg

והינה חיבור P2 עם מה שאני צריך http://www.zapwizard.com/lanpc/Headphone-Jack.jpg

אם מישהו מזהה את שמו של הרכיב בבקשה תעזרו לי למצוא אותו

(מה שמצאתי עליו: SMD 2.5mm Headphone Jack)

פורסם
  • מחבר

אף אחד לא יודע מה זה החלק הזה? :'(

אני מחר נוסע לקנות הכל

פורסם

זאת כניסת אודיו פשוטה... זה הכל.... בטח נמצא בכניסה בשרטוט...

פורסם
  • מחבר

עדכון קטן:

קניתי את כל החלקם וסיימתי להרכיב הכל, אבל הצליל נשמע ממש גרוע... :pissed:

זה ממש נשמע מעוות :s05:

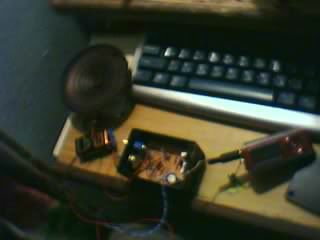

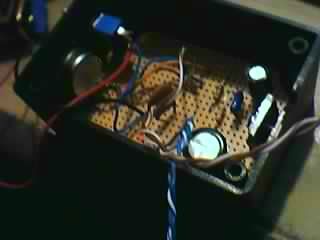

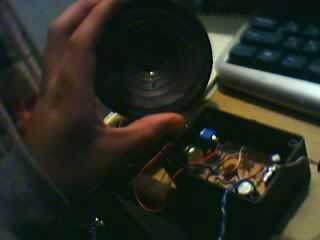

כמה תמונות ממה שעשיתי:




יש למישהו רעיונות למה זה נשמע מעוות (ניסיתי עם כמה רמקולים, בכולם זה ככה)?

פורסם

או הלחמה לא טובה בנקודה כלשהי של המעגל,או ששיגת במהלך העבודה.

תעלה בבקשה תמונות של ההלחמות שלך,כולל ההלחמות מאחורי הלוח.

ותשווה את מה שיצא לך עם השרטוט שלך.
