שאלה בקשר לפאן באס...

Featured Replies

פורסם

אני רוצה לבנות פאן באס...

עכשיו אני לא רוצה פאן באס רגיל שרק מדליק ומכבה אלא אני רוצה פאן באס שאפשר לבחור בין-פועל על 12V לבין-פועל על 7V לבין-כבוי...

ושגם יהיה לד אדום שהמאוורר פועל על 7V ושיהיה לד ירוק שהמאוורר פועל על 12V וכמובן שהלדים יתכבו שאני מעביר את המאוורר למצב-כבוי...!

אם אפשר בבקשה להראות את זה בסירטוט כי אני לא כל כך מבין באלקטרוניקה אז אני לא יבין אם תסבירו לי במילים אז בבקשה תעלו סירטוט של מה שאני צריך..!!

תודה מראש!!

פורסם

יש לך מדריך במדריכים חבר...

יש לך שם 2 או שלוש מדריכים לדברים כאלה...

אם לא תעשה חיפוש את תמצא הרבה....

אבל העיקרון הוא אותו עיקרון..

נגדים משתנים ומפסקים וזה...

פורסם

הוא צריך מפסק 3 מצבים !!

12-7-OFF

:xyxthumbs:

פורסם
  • מחבר

חבר'ה לא הבנתם אותי...

לא ביקשתי מדריך...

ביקשתי סירטוט של הסוג הספציפי שרשום למעלה בבקשה כי אני לא מבין כ"כ באלקטרוניקה...

אז אם מישהו בכל זאת יכול לעזור תודה מראש!!

פורסם

אחי עם אתה לא מבין לא כדי לך זה סתם יקשה עליך

גם אני רציתי לבנות כזה וזה היה לי קשה כי אני לא מבין אז בסוף בניתי רק מתגים בלי לדים

פורסם

:xyxthumbs:

אומנם בלי לדים, ומצב 5 במקום 7 !!

אבל הכי טוב שיש....

[attachment deleted by admin]

פורסם
  • מחבר

Neo Anderson תודה רבה אחי...!!

אני הולך כנראה לבנות כזה רק אני צריך ללכת לקנות מפסק 3 מצבים...

אבל אם מישהו יכול לפני שאני קונה את החלקים איך מכניסים לדים כדי שאני ידע אם לקנות גם לדים...

תודה!!!!!

פורסם

בכיף אחי מתי שתרצה...

אם אני ימצא את התמונה שפעם ציירתי עם לדים אני יעלה לך...

:xyxthumbs:

פורסם
  • מחבר

Neo Anderson תודה אחי תחפש לי את התמונה או שתשיג לי תמונה אחרת עם לדים...

ת-ו-ד-ה....!!!!!!!

פורסם

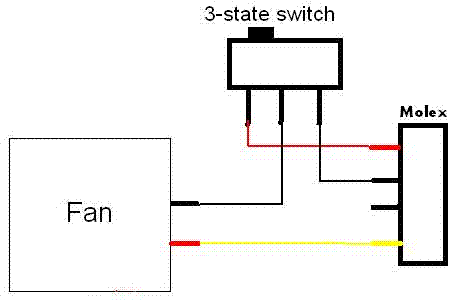

אם אתה רוצה שהמפסק יברור בין 12V ל-7V (ולא בין 12V ל-5V כמו בציור של neo), חבר את החוטים כמו בתמונה הזאת:


פורסם

אבל איפה הלדים אחי ?!

איפה ממקמים אותם ?!

:xyxthumbs:

פורסם

איזה לדים?

אדום ל-7V וירוק ל-12V?

ניתן לעשות את זה רק עם מפסק כפול, ממסר, או איזשהו מעגל קצת יותר מסובך. אין דרך לעשות את זה עם מפסק רגיל וזהו.

(אלא אם כן אתה מחבר את הלד בטור למאוורר, ואז בעצם "גונב" לו מתח)

מישהו כבר ניסה לעשות את זה פה פעם, תעשו search.gif.

עריכה: אני מרגיש נחמד היום: http://hwzone.co.il/community/index.php?topic=164165.0

פורסם
  • מחבר

חחח!!

תודה אחי..!

לא משנה כנראה שאני יבנה את הפאן באס בלי לדים..!!

פורסם

הינה שרטוט הימני קובע פתוח סגור

והשמאלי קובע 12 או 7

[attachment deleted by admin]
