Gigabyte Z87X-UD5H
Gigabyte ממשיכה במסורת החלפת הצבעים לכל פלח שוק והפעם אנו מקבלים את הזהב היוקרתי. הכירו את Z87X-UD5H, המקביל החומרתי למאזדה 6 חדשה.
אריזה:
תוכן:
מה באריזה:
- לוח האם Z87X-UD5H
- 6 כבלי SATA
- גשר SLI ארוך, גמיש
- מחבר USB3 למפרץ הקדמי במארז
- פאנל כניסות ויציאות אחורי למארז
- חברות הדרכה ותקליטור תוכנה
- מדבקה למארז
הבאנדל הזה הוא בערך מה שאפשר לבקש בהתאם לתכונות לוח האם. יהיה נחמד אם היו כוללים עוד צמד כבלי SATA או אפילו עוד שני צמדים שכאלה בהתאם לכמות היציאות הכוללת.

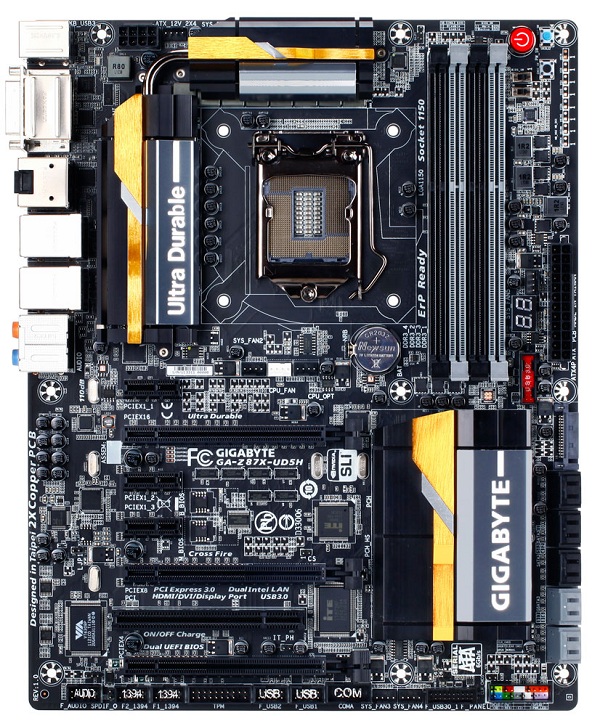

לוח האם:
כפי שציינתי קודם לכן, נראה כי מראה הזהב בהחלט תופס חלק מכובד בגישת יצרניות לוחות האם לעבר שוק הביצועים הגבוה, אותם לוחות אם שתמצאו ב-1200 שקלים ואף יותר. Z87X-UD5H הוא לא יוצא דופן וזו אחת מהפעמים היחידות בהן Gigabyte הולכת על המראה המוזהב, אמנם בצורה מעט יותר מתונה וסולידית.
מיקומי מאווררים – שלושה במרכז הלוח לייד הסוללה המיועדים בעיקר לקירור המעבד, שניים נוספים בתחתית לייד חיבורי הממשקים למארז ועוד אחד בצד ימין לייד מחבר ה-24PIN ללוח האם ואחד בצמוד לחיבור ה-8PIN בחלקו העליון. שבעה חיבורים זאת כמות מכובדת בהחלט וצריכה להתאים למעשה לכל מערכת מתקדמת שלא כוללת בקר חיצוני.
יציאות אחוריות:
מימין לשמאל, אלו הן היציאות:
- 7.1 ערוצי קול והקלטה בחיבור 3.5 מילימטרים סטנדרטי
- שני מגדלים הכוללים כל אחד שני חיבורי USB3 וחיבור רשת RJ45
- מגדל הכולל את יציאות התצוגה HDMI ו-Displayport מתחת לחיבור קול אופטי דיגיטאלי 7.1 ערוצים
- מגדל ממשקי תצוגה HDMI ו-DVI דיגיטאליים
- מגדל שתי יציאות USB3 וחיבור PS2 משולב למקלדת או עכבר
גם במערך הזה יש לדעתי מהטוב ומהפחות טוב. הטוב יהיה בעיקר נוחכות מלאה וחצי של ממשקי תצוגה דיגיטאליים. גם צמד HDMI וגם DVI, נהדר. הרע יהיה חוסר נוכחות מוחלט של USB2. כפי שתיארתי בעמוד של לוח האם מבית אסרוק, יציאות USB2 חשובה לתאימות עם ציוד שלא תמיד יסתדר עם יציאת USB3 החדשה, כולל ציוד גיימינג מסויים. חבל.
המגדל הראשון שכולל את חיבור ה-RJ45 מחובר לבקר צד שלישי לצורך תוספת יציאת הרשת הזאת, כך שחשיבותה הוא משני לעומת המגדל שמשמאל. ככה זה, דברים המגיעים בתעבורה ישירה עם המעבד וערכת השבבים מקבלים עדיפות.
מערך האחסון
במערך אחסון הקשיחים ישנם אותם שישה חיבורי SATA3 המגיעים מערכת השבבים בצמוד לעוד ארבעה הפועלים על גבי בקר צד-שלישי מבית ASMedia הצבועים באפור. אין הרבה להרחיב מלבד זה שמדובר בכמות ראויה בהתחשב במחירו של לוח האם. מלבד היציאות הללו לא מצא ממשק mSATA על גבי הלוח או כל ממשק אחר להרחבת נפח אחסון.
חיבור כח ה-SATA מימינם של חיבורים אלו, אגב, מיועד להעברת כח נוסף לממשקי ה-PCI-Express במידה ומשתמשים בכרטיסי הרחבה רבים הזקוקים לכח מעבר ליכולתו של לוח האם לספק
מערכת הכח וקירור
מערכת הכח בלוח האם הזה למעבד בנויה מ-16 שלבים כאשר 12 מהם מיועדים לליבות העיבוד הראשיות במעבד, 2 לליבה הגרפית המובנית ו-2 לבקר המתח הפנימי. בסך הכל זאת כמות נכבדת אם לשפוט לפי מערכות בעלות פחות שלבים בלוחות אם אחרים של Gigabyte. 12 שלבים יאפשרו כל המהרה תחת קירור קונבנציונאלי ולא יגבילו, בדיוק כמו ש-8 לא מגבילים. היתרון יגיע בצורת נצילות ופליטת חום נמוכה יותר במקרה הזה.
מייצבי המתח הינם מייצבים דיגיטאליים נצילים בעלי בקרת צריכת חשמל ופליטת חום נמוכה, בדומה לאלו שראינו בעמוד הקודם.
קירור הרכיבים
הקירור כפי שראיתם עשוי אלומיניום מוצג ובין שני הגופים היושבים על שורות מייצבי המתח מוצב צינור נחושת מצופה ניקל המעביר ומפזר ביעילות את החום.
כך נראה גוף הקירור לערכת השבבים מלמטה. המלבן הזה באמצע? זו לא משחה או פד טרמי אלא פשוט בליטה. ערכת השבבים נשארת יבשה לגמרי וככה באה במגע עם גוף הקירור. הנוסחא הזאת עובדת למען האמת אבל הייתי שמח לראות משחה ואם לא אז לפחות פד טרמי. חיבור יבש בין גוף קירור לשבב צורם לי.
ממשקי הרחבה
מערך ממשק ההרחבה בלוח האם הזה מסודר כך מלמעלה למטה:
- PCI-Express X1
- PCI-Express X16 – פועל בתקן 3.0, יפעל במהירות X8 במידה והממשק האמצעי מאוכלס
- PCI-Express X1
- PCI-Express X1
- PCI-Express X16 – פועל במהירות X8 בתקן 3.0
- PCI 2.1
- PCI-Express X16 – פועל במהירות X4 בתקן 3.0
גם כאן מדובר במערך אופטימאלי למדי, אפילו PCI יש כאן במיקום הגיוני ולא מפריע לרוב. המערך מאפשר SLI ו-CrossfireX במרחק של 2 ממשקי הרחבה בין הראשון לשני וכך יאפשר זרימת אוויר טובה.
תכונות מתקדמות ועזרי המהרה:
התכונה הראשונה שתפסה את עייני הייתה ממשק USB 3.0 נוסף בלוח האם, לא רק בתחתית אלא גם בצד. זה אומר שבמידה ויש לכם מארז עם 4 יציאות קדמיות שכאלו, לוח האם יוכל לאייש את כולן. לצד אותו החיבור המתואר בתמונה אגב, ניצג צג ה-LCD המדווח על תהליכים בעת אתחול המחשב לניטור תקלות ועבודה. רבים חושבים שרק כאשר ישנה תקלה הצג פועל אך גם במהלך אתחול שגרתי יציג הלוח מספרים לפי סדר הפעלת בקרים ושבבים על גבי הלוח.
בחלק הימני העליון נמצא את מה שאני מכנה "מחלקת האוברקלוק". צמודים אחד לשני, ניצבים כפתור הדלקה וכיבוי, איפוס ביוס ואתחול (ריסט), כמו גם נקודות לבדיקת מתח באמצעות מכשיר מודד ושני מתגי הביוס.
למה 2 מתגי ביוס? בשביל 4 אפשרויות כמובן. מתג אחד שולט בבחירה בין שני שבבי ביוס והמתג השני שולט בין שני מצבי אתחול. מצב אחד הוא אתחול בטוח המאפשר העלאה עם הגדרות ברירת מחדל לצורך איפוס תוכנתי, המצב השני הוא התחול סטנדרטי לתוך ביוס קיים בין השניים.
נקודות בדיקת מתח חשופות שכאלה עושות אותי עצוב. לא כולם משתמשים בהלחמה לצורך בדיקת מתח ואני חושב שתושבת פלסטיק לסיכות מודדים תהיה כאן מבורכת.
כרטיס הקול המובנה בלוח האם הינו מסוג ALC898 של Realtek. זהו שבב איכותי בהחלט ויחד עם החיווי אין ספק שסאונד באיכות ירודה לא תמצאו כאן. אמנם, בלוח אם ברמה שכזאת הייתי מצפה למאמץ נוסף, לפחות מגבר המשפר איכות אות באוזניות מתקדמות הדורשות הרבה כח, כזה הקיים בלוחות מסוג G1 של Gigabyte.
ביוס
הביוס בלוח האם הזה זהה לחלוטין לזה אותו הצגתי בביקורת אשר כללה את Z87X-UD3H, תזכורת:
Gigabyte עברה לביוס גרפי חדש והדבר הראשון שאני רוצה לשבח – התאמה לרזולוציית מסך, גדולה ככל שתהיה! תודה לאל, תמו ימי ביוסים גרפיים מפוקסלים בלוחות Gigabyte כפי שהיו עם ביוס ה-3D BIOS הקודם.
בסך הכל אותן האופציות מופיעות בכל לוחות האם בדרך כזאת או אחרת. מה שקובע איזה ביוס עדיף הוא בעיקר נוחות השימוש. כאן, נוחות השימוש גבוהה למדי, יותר מזאת של אינטל אפילו. בשונה מלוח האם של אינטל, הביוס כאן כן מרגיש מעט מקרטע ותגובת העכבר מגיעה בלאג קל של כמה עשיריות השניה.
מראה הביוס אינפורמטיבי ככל שאפשר כאשר בעמוד הראשי מופיעים בכל הצדדים נתונים על המערכת כמו מתחים, טמפרטורת רכיבים, תדרי פעולה ומאווררים. חלוקת הלשוניות היא חלוקה מסורתית לפי קטגוריות ראשיות כמו המהרה, אמצעי אחסון, ניטור טמפרטורה ומאווררים, ממשקים פנימיים וביוס.
תכונות בולטות בביוס ה-UEFI החדש של Gigabyte:
- ניהול פרופילים להגדרות ביוס שונות
- הכנת לשוניות מותאמות אישית להן ניתן להוסיף אסופת הגדרות מועדפות מרחבי הביוס
- שליטה במאווררים וקביעת תצורות עבודה
- התאמה לכל רזולוציית מסך ואספקט
