ASRock Z87 Fatal1ty Proffesional
Fatal1ty – ג'ונתן וונדל, הוא גיימר מקצועי וותיק אשר הספיק לקטוף אינספור אליפויות עולם בשלל משחקי יריות וזכה בפרסי זכיה בשווי מאות אלפי דולרים. כבר מתחילת קריירת הגיימינג שלו, הפך וונדל לסלבריטי שמיתוגו מופיע בשלל מוצרי חומרה מתקדמים מבית OCZ, Creative וגם כמובן אסרוק.
אסרוק מחליטה לשמור על המראה המסורתי של לוח אם Falta1ty, לפחות מאז שהמסורת הזאת נוצרה לפני שנים בודדות. בדומה ללוחות אם אחרים הנושאים את השם, גם כאן יש דגש גדול על המראה המתקדם.
אריזה:
תוכן:

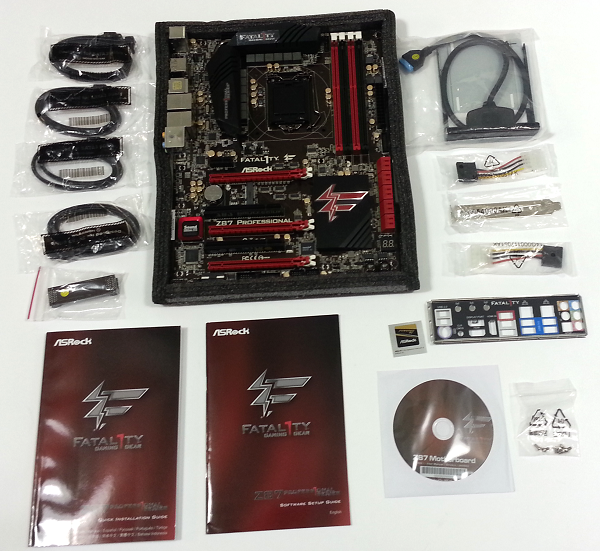

מה באריזה:
- לוח האם Z87 Fatal1ty Professional
- חוברות הדרכה ותקליטור תוכנה
- 8 כבלי SATA
- גשר SLI קשיח קצר
- מתאם USB3 קדמי למארז בעל 2 יציאות וברגי עגינה, כולל גם פאנל לעגינה בגב המארז
- מתאמי כח מולקס ל-SATA לספק הכח
- פאנל כניסות ויציאות אחורי למארז
- מדבקה למארז
אני חייב לציין שאני פשוט אוהב את הדרך בה אסרוק אורזת את לוחות האם שלה. בתוך תבנית הספוג הזאת הסיכוי שיגרם נזק ללוח האם קטן משמעותית מאשר בשקית אנטי-סטטית בלבד "זרוק" בתוך אריזת הקרטון. הבאנדל עצמו גם נהדר, עם מספיק כבלי SATA בהתאם כמעט לכל היציאות הקיימות בלוח.
לוח האם:
אסרוק נשארים עם מראה ה-Fatal1ty המסורתי ועל כך אני בהחלט שמח. במבט ראשון לוח האם פשוט נראה טוב. הצבע האדום והקירורים השחורים מחמיאים לקבלים המוזהבים. לוח המעגל המודפס מכונה שחור למרות שלדעתי הוא פשוט בצבע חום כהה, ניתן בהחלט לראות דרך הצבע את החיווי בלוח.
חיבורי מאווררים – שני מחברים נמצאים ממש מעל ללוגו ה-Fatal1ty, עוד שניים נמצא בצמוד לממשקי הזיכרון וגוף הקירור למעלה ואחד נוסף בחלקו התחתון מצד ימין של הלוח. ישנו מחבר מאוורר נוסף ממש מאחורי כפתור איפוס הביוס בחלקו השמאלי עליון של הלוח. סה"כ שישה אשר ניתן לשלוט בהם דרך תוכנות לוח האם.
יציאות אחוריות
מימין לשמאל:
- 7.1 ערוצי קול כולל ממשק אופטי 7.1 לכבל תומך
- 2 מגדלי חיבור רשת RJ45 יחד עם 4 יציאות USB3 המגיעות מערכת השבבים
- מגדל יציאת eSATA ושתי יציאות USB2
- ממשקי תצוגה – שניים מסוג HDMI ואחד מסוג DisplayPort
- כפתור איפוס ביוס
- מגדל חיבור PS2 למקלדת ושתי יציאות USB2
לדעתי מדובר במערך מעולה ללוח אם שכזה. שתי יציאות HDMI הן דבר מבורך שהייתי שמח לראות ביותר לוחות. כשיותר ויותר מסכי מחשב תומכים ב-HDMI וכמעט כל טלויזיה מתקדמת שיש היום גם כן, אלמנטרי לראות דבר שכזה. החוסר ב-DVI מעט מפריע לי אך אני יכול להבין את ההחלטה מטעמי מקום בעיקר.
DisplayPort על אף היותו לא כל כך פופולארי כיום עדיין משמש כחיבור המתקדם ביותר אשר יאפשר עבודה עם רזולוציות הגבוהות מיכולת HDMI או DVI לספק. בכל זאת, אין צורך בניפוח ממשקי תצוגה בלוח בו ישב כרטיס מסך מתקדם, לפחות אחד.
חלוקת חיבורי ה-USB גם לדעתי פשוט נכונה. אני חושב שנוכחות USB2 בלוחות אם חדשים היא עדיין חשובה מאוד היות וישנו ציוד אשר עשוי להתנהג בצורה מוזרה במידה ויחובר ב-USB3. ארבעה מזה וארבעה מזה היא פשוט חלוקה מושלמת.
תודה למהנדסים באסרוק שממשיכים למקם את כפתור איפוס היכן שהוא צריך להיות ולא על גבי הלוח במקום לא נגיש במארז סגור. כשלוח אם מתקדם מורכב במחשב וזקוק לאיפוס ביוס מן הראוי שלא אפתח את המארז בשביל לגשת אל מקום צפוף רק בשביל לאפס את הביוס.
מערך אחסון
מערך האחסון בלוח האם כולל לא פחות מאשר 10 חיבורי SATA3, מהם מחוברים 6 ישר אל ערכת השבבים. השישה אגב, הם אלה המתחילים משמאל ואליהם כדאי לחבר את הכוננים שיש לכם. רק בלית ברירה אפשר לחבר כוננים נוספים (עדיף צורבים וקשיחים מכאניים רגילים) אל החיבורים הנוספים.
בנוסף, ניצב ממשק Mini PCI-Express על גבי לוח האם בין ממשקי ה-PCI-Express לחיבור כרטיס תואם כמו כרטיס רשת אלחוטי.
מערכת הכח וקירור
מערכת אספקת הכח למעבד בנויה מ-12 שלבים כאשר 8 מגיעים ישר לליבות העיבוד, השאר מתחלק בין הליבה הגרפית המובנית ובקר המתח הפנימי במעבד. במונחים של אסרוק מדובר בכמות מספקת בהחלט כאשר גם בלוחות אם אחרים המשתמשים להמהרת מעבדים נמצא קונפיגורציות של 4 ו-6 שלבים לליבות העיבוד.
מייצבי המתח בלוח האם הזה הם מהמשובחים בשוק, דיגיטאליים בעלי פליטת חום נמוכה. מה זה אומר? בקרת טמפרטורה וצריכת חשמל מלאה מצד הלוח שיבטיחו עמידות ושליטה במתחים. הסלילים נמצאים ביחידות המרובעות המוצקות והם שקטים (לא פולטים רעש חשמלי במאמץ) ועמידים. הקבלים המוזהבים המפורסמים של אסרוק ידועים בעמידותם ובסה"כ עושים את המוטל עליהם, לא הרבה במקרה של מערכת כח דיגיטאלית, למי שתהה על הצטמצמות כמות הקבלים בלוחות אם מתקדמים.
את החשמל מקבלת מערכת אספקת הכח דרך חיבור 8PIN בלוח האם אשר מסוגל טכנית להעביר יותר חשמל מאשר המעבד איי פעם יזדקק לו, גם תחת ההמהרה הכבדה ביותר האפשרית בקירור אוויר או מים.
גוף הקירור למייצבי המתח עשוי אלומיניום מוצד ומשתמש בצינור נחושת מצופה ניקל להעברת החום לכל אורכו. משימוש אני יכול להעיד שגוף הקירור הזה הוא הרבה מעל למה שהמייצבים הללו זקוקים ואני שמח על כך כי הכל ישאר קריר ונעים באיזור.
גוף הקירור לערכת השבבים הוא גם גוש אלומיניום יצוק עם לוגו Fatal1ty המפורסם, שום דבר מעבר לכך. פליטת החום של ערכת השבבים Z87 היא נמוכה במיוחד ולא צריך מאמץ גדול בשביל להשאיר אותה קרה.
ממשקי הרחבה
ניכר שהושקעה מעט חשיבה ותכנון במערך הממשקים בלוח, תכונה לא כל כך נפוצה לצערי היום בקרב מתכנני הלוחות. ממשק PCIEX1 עליון שמשמש לדברים כמו כרטיס רשת אלחוטי או כרטיס קול ישאיר מספיק מקום גם למערך מרובה כרטיסי מסך. מערך הממשקים בסדר מלמעלה למטה:
- PCI-Express X1
- PCI-Express X16 בתקן 3.0 – ירד למהירות X8 במידה וממשק ה-PCI-Express X16 האמצעי יאוכלס
- PCI 2.1
- PCI-Express X16 – פועל במהירות X8 בתקן 3.0 או במהירות X4 במידה והממשק השלישי מאוכלס
- PCI 2.1
- PCI-Express X16 – פועל בתקן 3.0 במהירות X4, אופטימאלי לדברים כמו כונן SSD בממשק
אינטל שמרנית לגבי רוחב הפס במעבדים שלה ולא משאירה יותר מדי לשימוש בשלושה ממשקים בתושבת הזאת. רוצים רוחבי פס מלאים? או שתשתמשו בלוח אם הכולל בקרים מנפחי רוחבי פס או שתעברו ל-X79, לא דבר שמשתמשים רבים זקוקים לו באמת.
במידה ואתם אכן מאכלסים את שלושת הממשקים הללו בכרטיסי מסך, דאגו לחבר חיבור כח מספק הכח אל החיבור הזה בתחתית לוח האם, הם זקוקים ליותר חשמל מהכמות המירבית אותה לוח האם מסוגל לספק להם.
תכונות נוספות
Creative SoundCore 3D – לוח אם זה מכיל ליבת סאונד לא רעה כלל יחס עם חיווי יחסית סביר לאיכות שמע טובה. לצד התוכנתי של קרייטיב אמנם לא יזיק חיזור על ידי שימוש בעדכונים יותר תכופים וממש תוכנה יותר ידידותי אך בכל זאת מדובר בתוספת מבורכת כיאה ללוח אם מתקדם באמת ולא כאחד אשר רק מציג עצמו ככזה.
עזרי המהרה וניטור
בחלקו התחתון ימני של לוח האם נמצא כמה עזרים בסיסיים לשאפתן בממוצע. בניהם, כפתור הפעלה וכיבוי, כפתור אתחול וצג LCD לניטור בעת אתחול המחשב. לוח האם נתקל בתקלה? הוא יציג מספר המסמל את הרכיב בו היא מתרחשת ובאמצעות ספר ההדרכה תוכלו לדעת היכן זה קורה. מלבד אלו וכפתור איפוס הביוס בצידו השני של לוח האם אין עוד עזרים על גבי הלוח עצמו. לצערי נקודות לבדיקת מתח עם רב-מודד לא נמצא פה וזה דבר די מצער שכן קריאת המתח על ידי תוכנות, לפחות בשלב זה, אינה מדוייקת. לוח האם הזה מכיל 2 שבבי ביוס למעבר קל בין אחד לשני לשמירת הגדרות או שחזור בעת חוסר יכולת לבצע אתחול.
ביוס
הביוס בלוח האם הזה הינו ביוס ה-UEFI המסורתי של אסרוק מבלי שינויים קיצוניים. נקי, אלגנטי, פשוט ונח. תזכורת:
כשנכנס לביוס של לוח האם הדבר הראשון שנראה זה אותו פתוח בלשונית הראשונה. שום פתיח גרפי מרשים או קשקשת שתבזבז לנו זמן. תכלס? אנחנו מעדיפים ככה. אפשר להבין כשיצרנים מתלהבת מהמראה הגרפי של הביוס של לוח האם שלה אבל מהר מאוד זה נהיה מאוד מעיק. בלשונית ה-Main נמצא את אפשרות ה-System Browser. שום דבר מיוחד אבל כלי קטן ונחמד שמציג בצורה גרפית את לוח האם ואת הרכיבים המותקנים עליו, דוגמאות נוספות בתמונות הבאות:
ישנה אפילו אפשרות לבחור מתי חיבור הרשת בלוח האם יפעל לפי תאריכים, אפשרות ה-OMG, לא Oh My God אלא Online Management Guard.
לשונית נוספת היא כמובן הלשונית המוקדשת להמהרה ושינויים בהגדרות הרביכים, ה-OC Tweaker. כאן אנחנו נמצא את כל האפשרויות הקלאסיות שיש ללוח אם שאפתני להציע כמו המהרה אוטומאטית, המהרה ידנית על ידי שינוי מכפלת מעבד, המהרה וקביעת תדרי זכרון, הפעלה או חסימה של טכנולוגיות של חסכון בחשמל. הן של מערכת הכח במעבד והן של מערכת הכח על גבי לוח האם עצמו. כמובן שהניווט הוא קל ומהיר באמצעות עכבר וישנה תמיכה בגלגלת. לצערי אין אפשרות ללחיצה על מקש הגלגלת ולא אפשרות להזיז את כלי הגלילה באמצעות לחיצה ומשיכה עם העכבר, הוא רק נותן אינדיקציה על המיקום ברשימה.
בלשונית Advanced נמצא את הגדרות פעולת המעבד בכל הנוגע לטכנולוגיות חסכון בחשמל, כמות ליבות פועלות, הגדרות והופעת התקני אחסון שמחוברים ואפשרות צריבה ועדכון גרסאת הביוס, הן באמצעות שליפה מאחסון והן באמצעות חיבור ישיר לאינטרנט. ב-HW Monitor נמצא את פרטי טמפרטורת הרכיבים השונים ופעולת מאווררים.
בלשונית Boot נמצא את כל מה שקשור בסדר הטעינה של אמצעי האחסון והגדרות הפעולה שלהם. ב-Secutiry נמצאות הגדרות הגנת המחשב והגישה לביוס באמצעות סיסמא וכמובן שב-Exit קיימות אפשרויות היציאה מהביוס תוך שמירה או התעלמות משינויים.
