הביוס הגרפי של MSI, ה-Click BIOS 4
בשונה מאסוס או גיגהבייט, MSI דבקה בעיצוב הביוס הגרפי שלה מזה כמה שנים. אני מסכים עם החלטת MSI בדבר. מדובר בביוס פשוט, נח לניווט ונעים לעיניים.

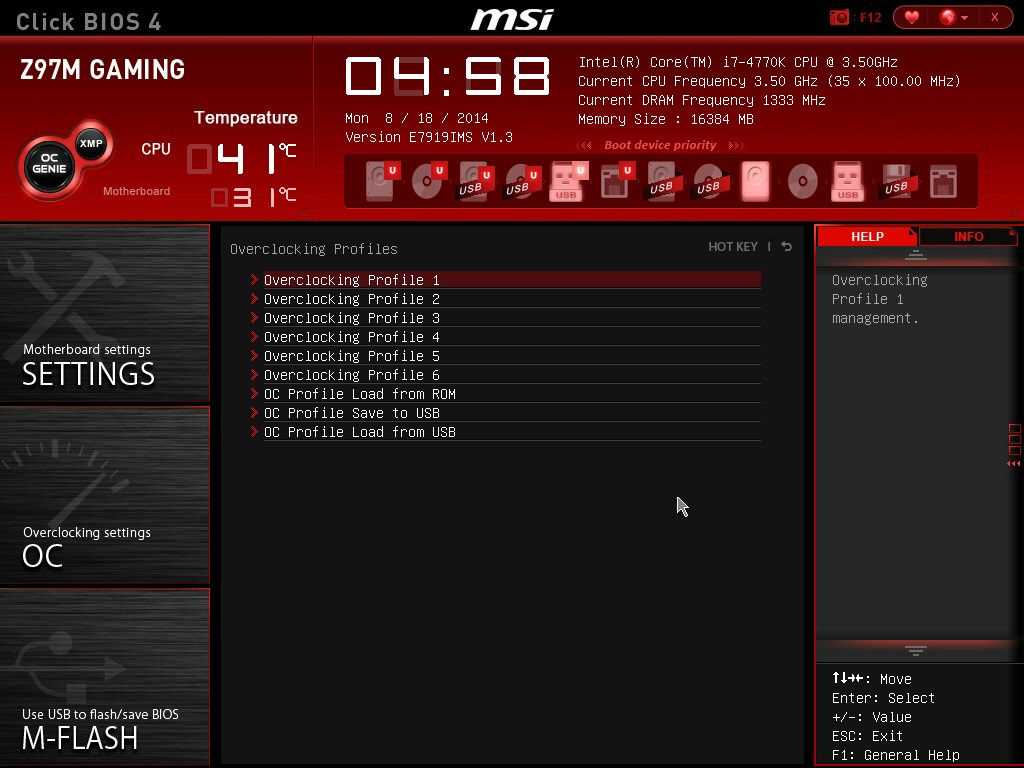

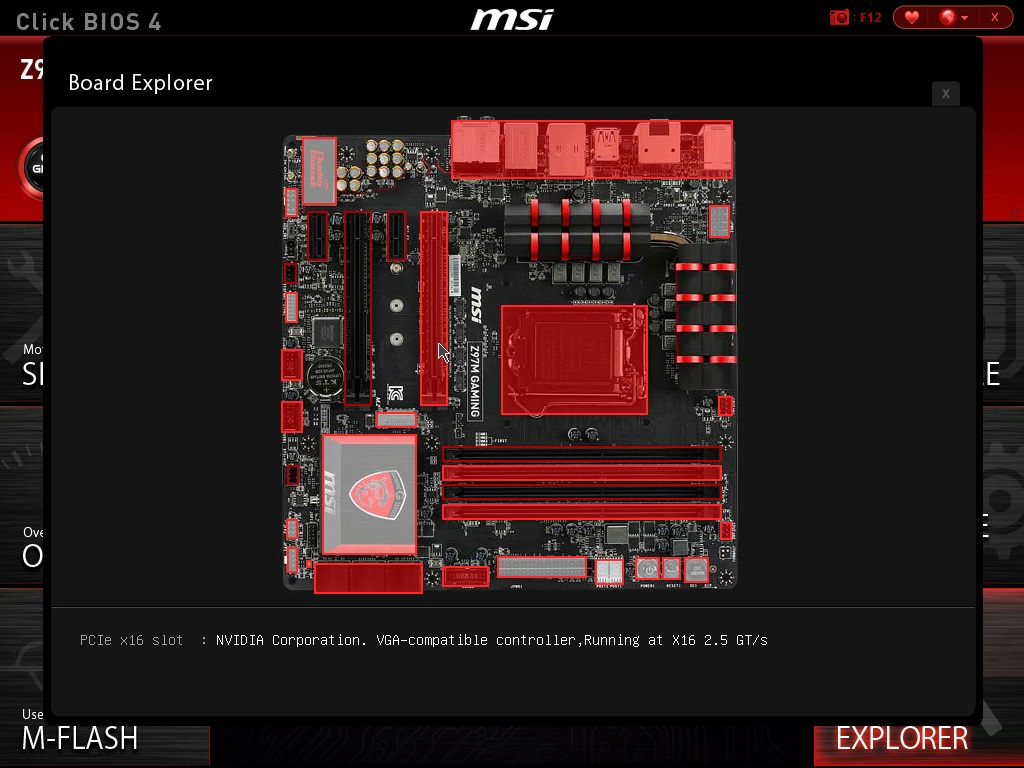

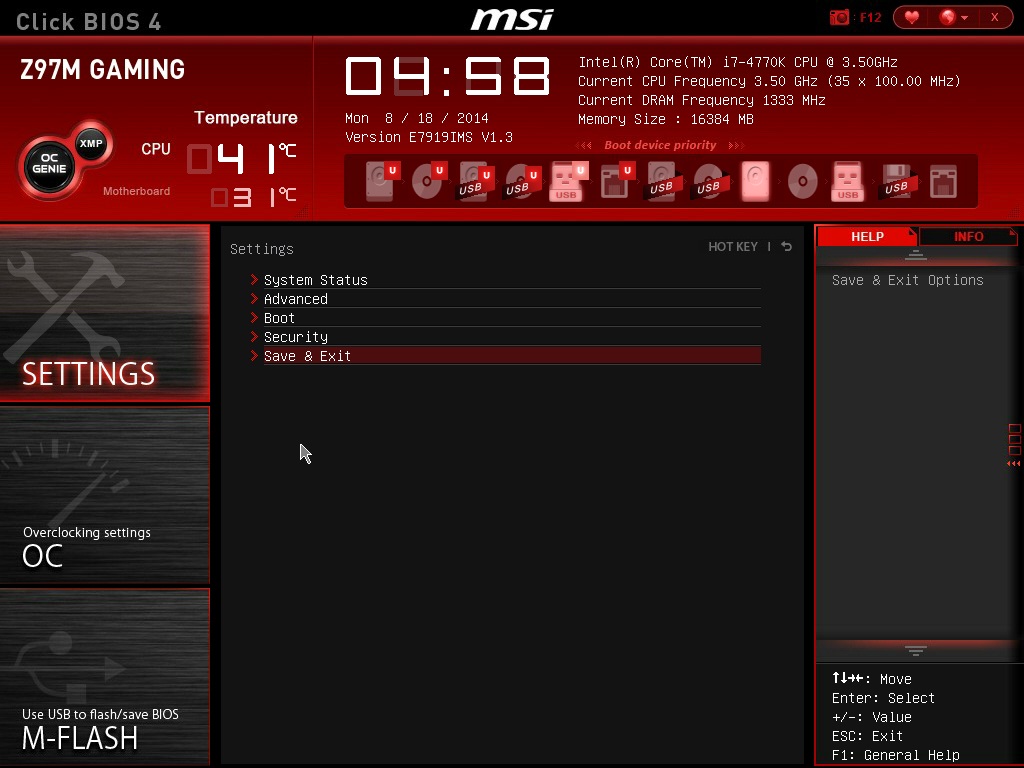

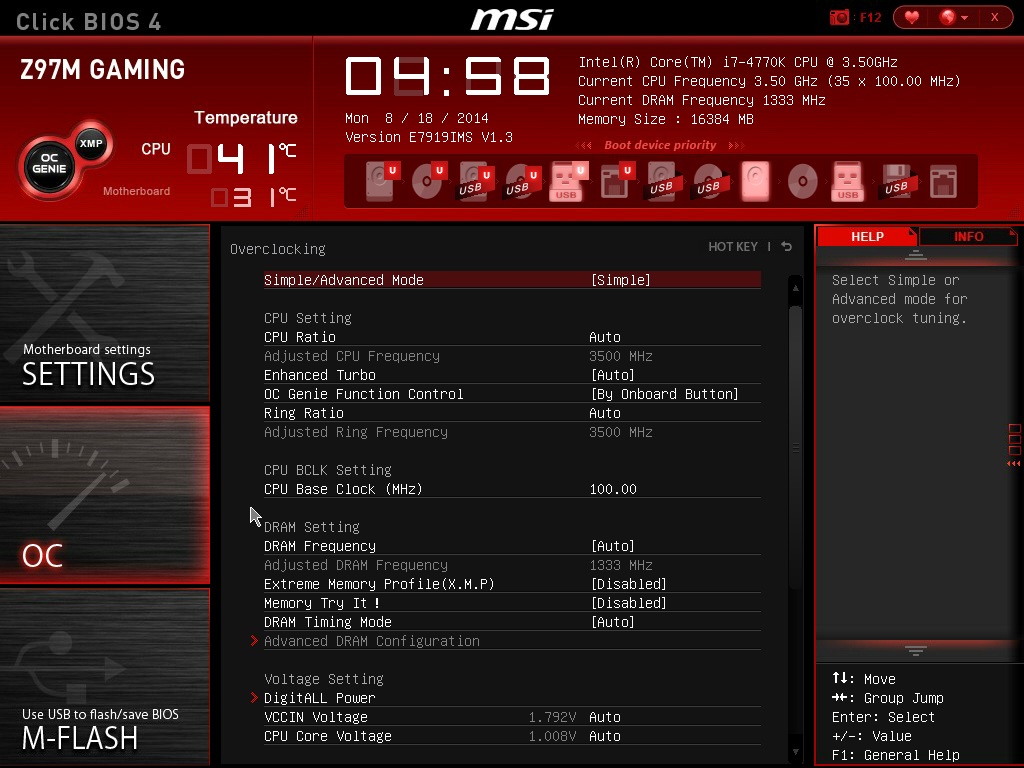

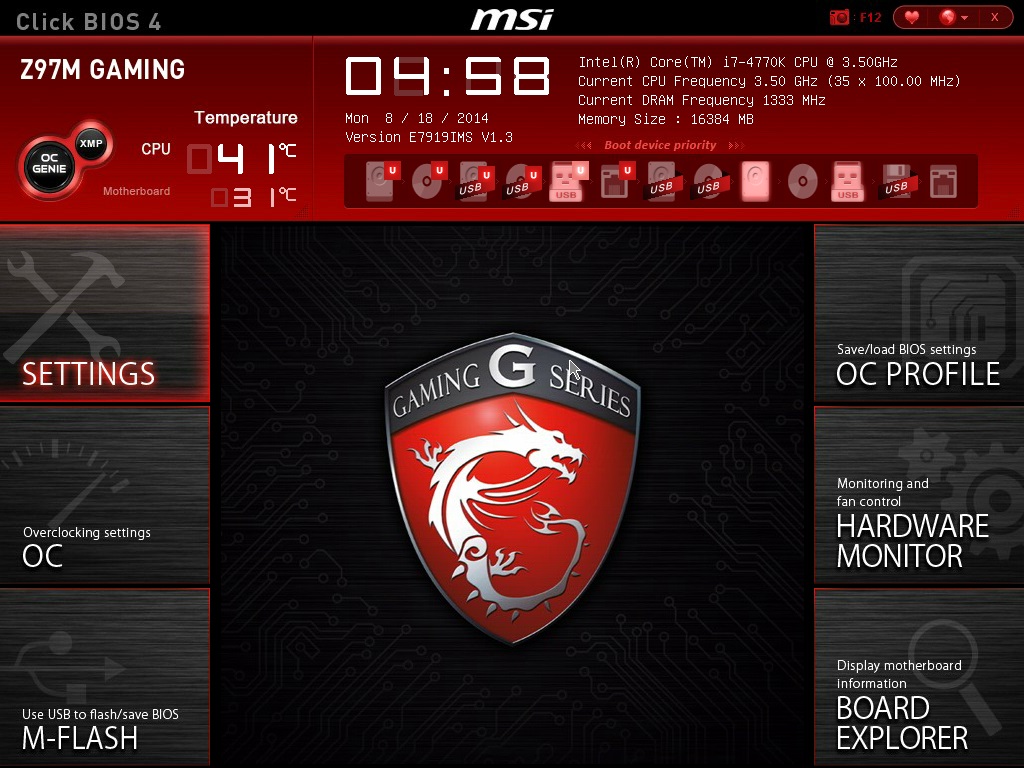

מסך הפתיחה כולל מידע שימושי יחד עם אפשרויות כלליות כמו הפעלת פרופיל XMP והמהרה אוטומטית.כמו בביוסים אחרים, גם כאן ניתן לבצע המהרה באמצעות שינוי תדרי פעולה ומתחים. כל האפשרויות שקיימות בלוחות אם מתקדמים קיימות גם בלוח האם הזה והוא לא חוסך מכם דבר.בין הגאדג'טים של MSI ניתן למצוא בביוס את סייר הלוח ובונה פרופיל המאווררים. סייר הלוח יאפשר לכם לראות חומרה שמחוברת אל לוח האם כאמצעי זיהוי ראשוני, למקרה שלא שחכתם דבר או שישנה חומרה שלא מחוברת כראוי. בונה פרופיל המאווררים מיועדים למאווררים המחוברים אל לוח האם.

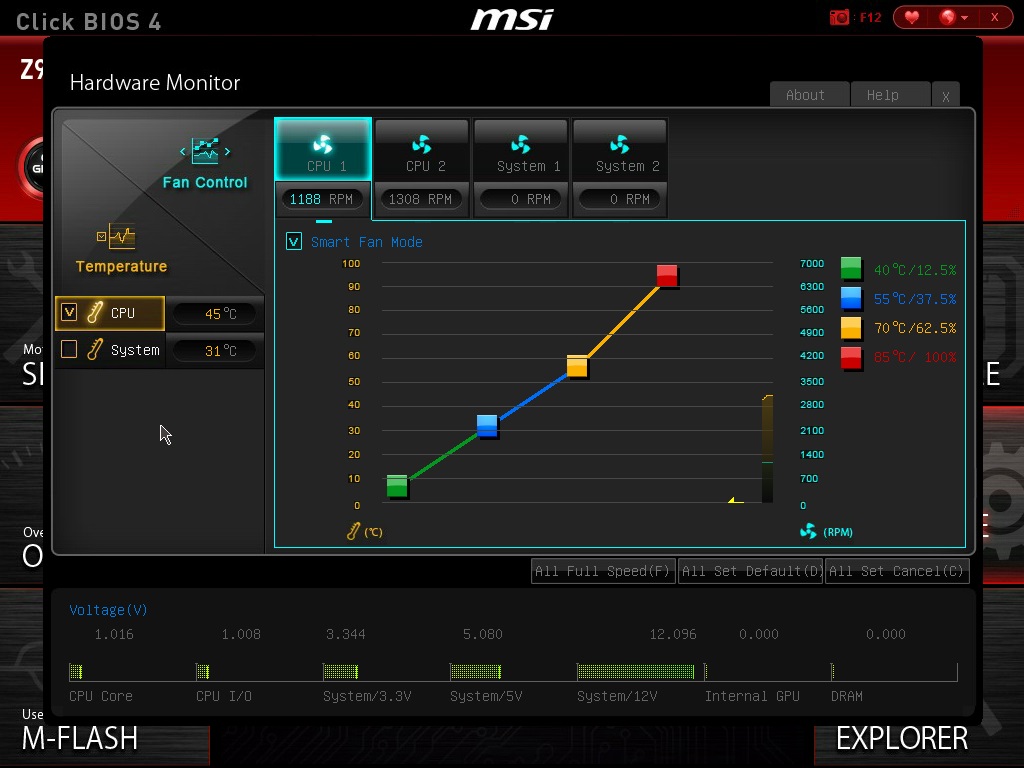

במידה ותרצו להשיג רמת שקט מקסימלית או עוצמת קירור, זה המקום. הכלי מאפשר מתן יחס טמפרטורה לעוצמת פעולה. ישנו חישן טמפרטורה על גבי לוח האם וכמובן אחד במעבד. על פי אחד משני אלה ניתן לקבוע את פרופיל המאווררים.
מערכת הבדיקה
- מעבד: Intel Haswell Core i7 4770K LGA1150
- ספק כח: Corsair HX-series 1050W
- אחסון: Sandisk Extreme SSD 240GB SATA3
- כרטיס מסך: MSI Geforce GTX 780 Gaming 3GB
- זיכרון: G.Skill Sniper DDR3 1600Mhz 2X8GB
- קירור למעבד: Noctua NH-D14
- מארז: Lian-Li T60 Testbench
- מערכת הפעלה: חלונות 8.1 בגרסת 64 ביט
- גרסת הביוס בלוח האם: 1.30
הבדיקות
- Futuremark 3Dmark (2013)
- Futuremark 3Dmark 11
- AIDA64 Extreme 4.2.00
- Battlefield 4
- Crysis 3
- Cinebench R15
- Super Pi 1.5 XS Mod

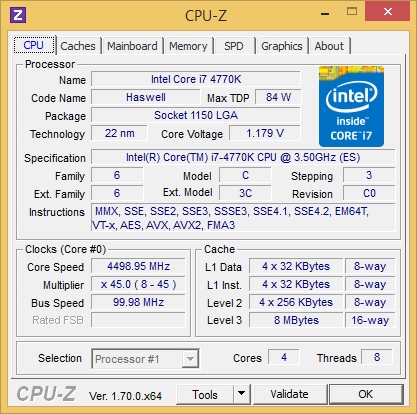

את ההמהרה למעבד Core i7 4770K ביצעתי בשיטה המסורתית והידועה (מדריך כאן) של העלאת מתח הליבה והעלאת מכפלת תדר הבסיס. מטרת ההמהרה בבחינת לוחות האם היא לראות כמה בקלות ניתן לייצב את המעבד על תדר של 4500 מגה-הרץ, תדר שהושג פעמים רבות בעבר.
חשוב לי להדגיש, אין מתח הפעולה שמוצג בביקורות מעיד בהכרח על יכולת המהרה של לוח אם מסויים ביחס ללוחות אם אחרים. לוחות אם שונים יציגו מתח פעולה שונה. המטרה בחלק זה היא להראות בכמה מאמץ ישיגו לוחות האם את תדר הפעולה של 4500 מגה-הרץ והם ישנן תופעות בעת ביצוע המהרה.לשמחתי, ה-Z97M GAMING עונה על הסטנדרטים הגבוהים ביותר שבהמהרה מהירה. כל שהייתי צריך לעשות על מנת להשיג את היציבות הוא לשנות את המכפלה ל-45, את מכפלת המטמון ל-38 ואת מתח הפעולה למעבד. כל שאר האפשרויות נשארו במצב אוטומטי. טמפרטורות הפעולה היו תקינות ולא נצפו תופעות מיוחדות. אני בהחלט מרוצה מיכולותיו של לוח אם זה ולא מופתע, MSI ליטשה יכולות במשך שנים כדי להגיע לכך.
צריכת חשמל
צריכת החשמל נמדדה בחיבור למערכת הבחינה כולה. בגרף הבא מוצגת צריכת החשמל של כלל המערכת עם לוחות אם שונים שנבחנו. לצערי, צריכת החשמל של Z97M GAMING בעת מאמץ תוכנתי כבד על המעבד הייתה מעט גבוהה. אמנם, לא מדובר בחריגה מהנורמה. בכל זאת, אני מצפה מ-MSI בעדכוני ביוס קרובים לשפר את צריכת החשמל במעט.
