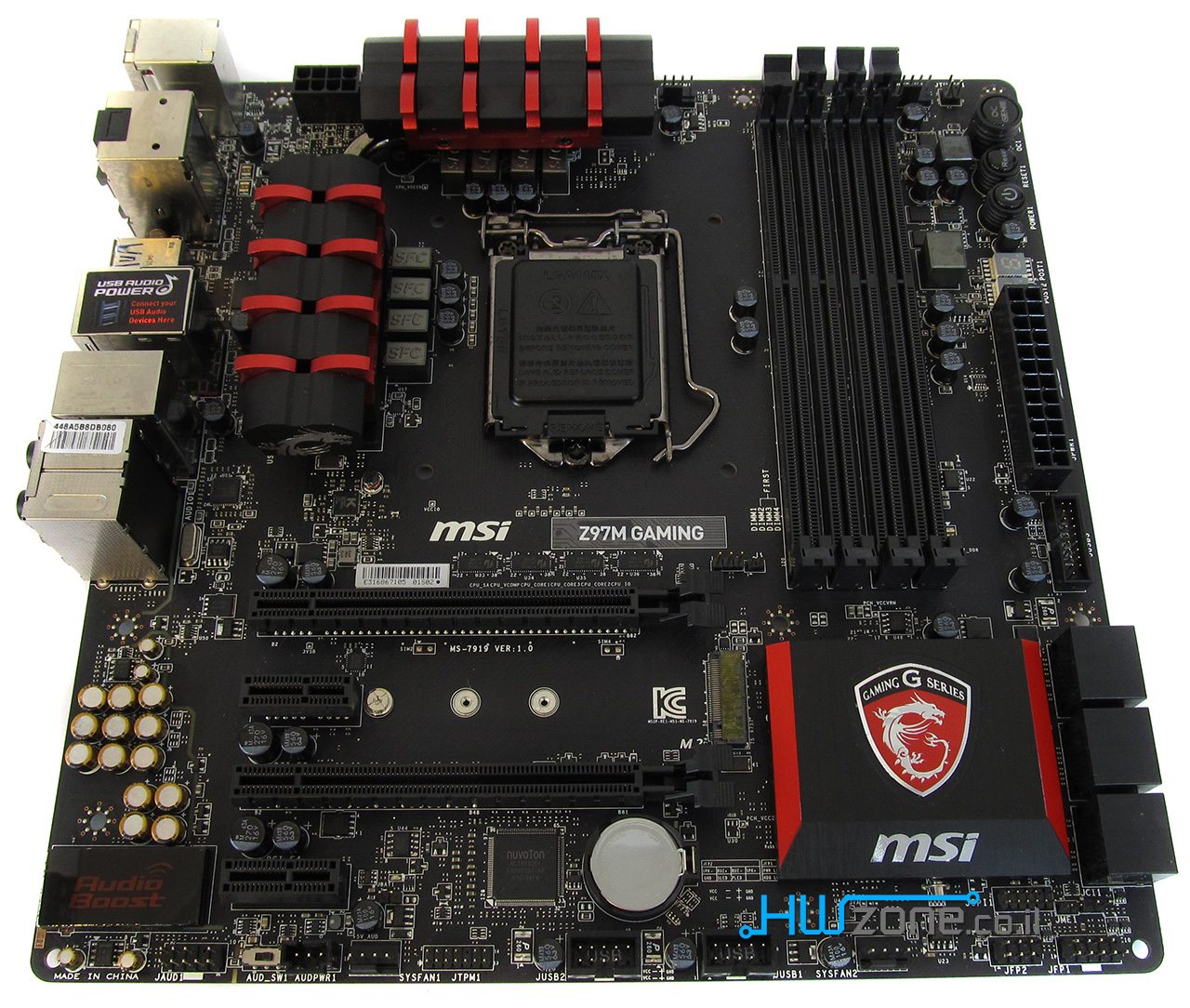

Z97M GAMING של MSI הוא לוח אם לגיימרים ואוברקלוקרים שרוצים מחשב קומפקטי, אך בעל ביצועים. בדקנו
שוק הטכנולוגיה מתקדם בעיקר בזכות הקטנת תהליכי היצור והגברת כח העיבוד של שבבים. אנחנו עדים לכך בכל תחום. החל מהסמארטפונים ועד למחשבים זעירים. לוח האם אותו נציג בביקורת היום הוא תוצר של אותו תהליך הקטנה והוא מיועד לגיימרים שרוצים כמה שיותר בכמה שפחות מקום.
לוח אם זה הוא בין היחידים עד כה שנושא את ערכת השבבים Z97 ומיועד למשתמשים מתקדמים בתצורת MATX. הפורמט של לוחות מתקדמים לגיימינג והמהרה צובר תאוצה בזמן האחרון הודות לפליטת החום הנמוכה של ערכת השבבים והיכולת להשתמש בפחות בקרים ושבבים על גבי הלוח.
בחרה MSI להשתמש במיתוג הכללי GAMING והיא לא משייכת את לוח האם הזה לדרגה מסויימת, כפי שעושה בסדרת לוחות האם הסטנדרטיים דוגמת GAMING 3 ו-GAMING 5.
תעודת זהות – MSI Z97M GAMING
- תצורה: MATX
- ערכת שבבים: Z97
- תושבת: LGA1150
- זיכרון: מסוג DDR3 בנפח כולל של 32 גיגה-בייט
- כרטיס קול: מובנה של Realtek מדגם ALC1150, כולל הגברה ויחווי מתקדם
- בקר רשת: מובנה מבית קוואלקום מדגם Killer E2205
- יציאות USB למארז: שתיים מסוג USB 3.0 וארבע מסוג USB 2.0
- יציאות USB אחוריות: שש יציאות USB 3.0 ושתי יציאות USB 2.0
- ממשקי אחסון: שש יציאות SATA3, ממשקM.2 משולב PCIE ו-SATA
- מחברי מאווררים: ארבעה מסוג 4PIN נשלט

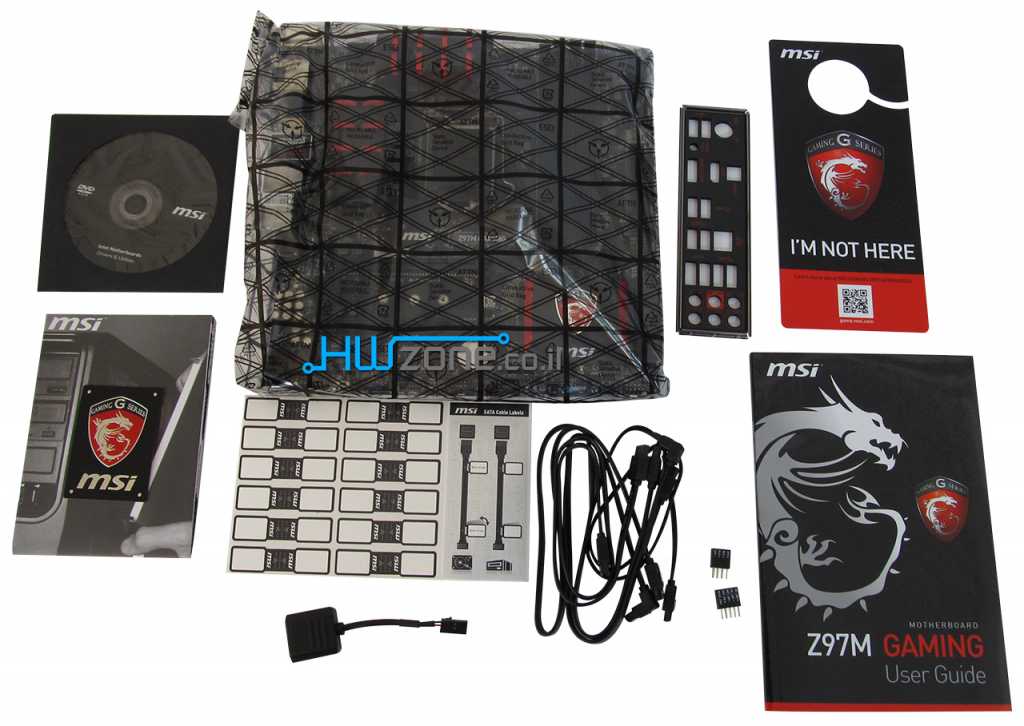

אריזה
מיתוג ה-GAMING של MSI סובב כולו סביב השחור והאדום, וכמה שיותר דרקונים יותר טוב. מאז שהתחילה עם הסדרה הזאת בתקופת Z77, ממשיגה MSI לגבש עיצובים בכל סדרה חדשה של לוחות אם. הפעם, מראה לוחות האם הזה ועיצוב גופי הקירור הללו הוא היפה ביותר בעיני.

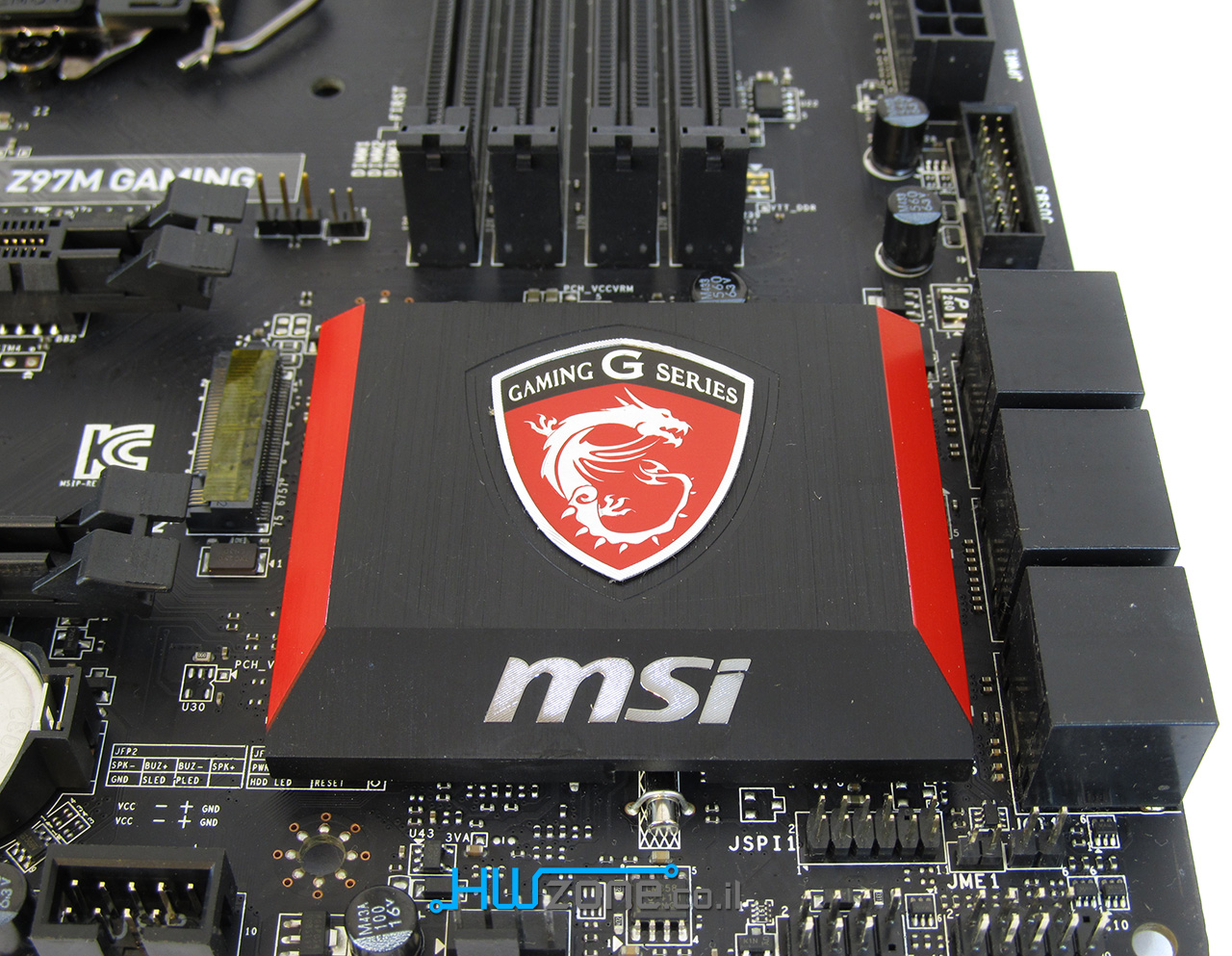

זה הוא גוף הקירור האחראי לקירור ערכת השבבים, או בעצם שבב ה-Z97. שבב זה הוא היעיל ביותר בין ערכות השבבים הסטנדרטיות עד כה ופליטת החום שלו נמוכה במיוחד. לכן, אין צורך במפלצות מתכת גדולות וגוף זה יבצע עבודה טובה בשמירה על טמפרטורות פעולה תקינות.

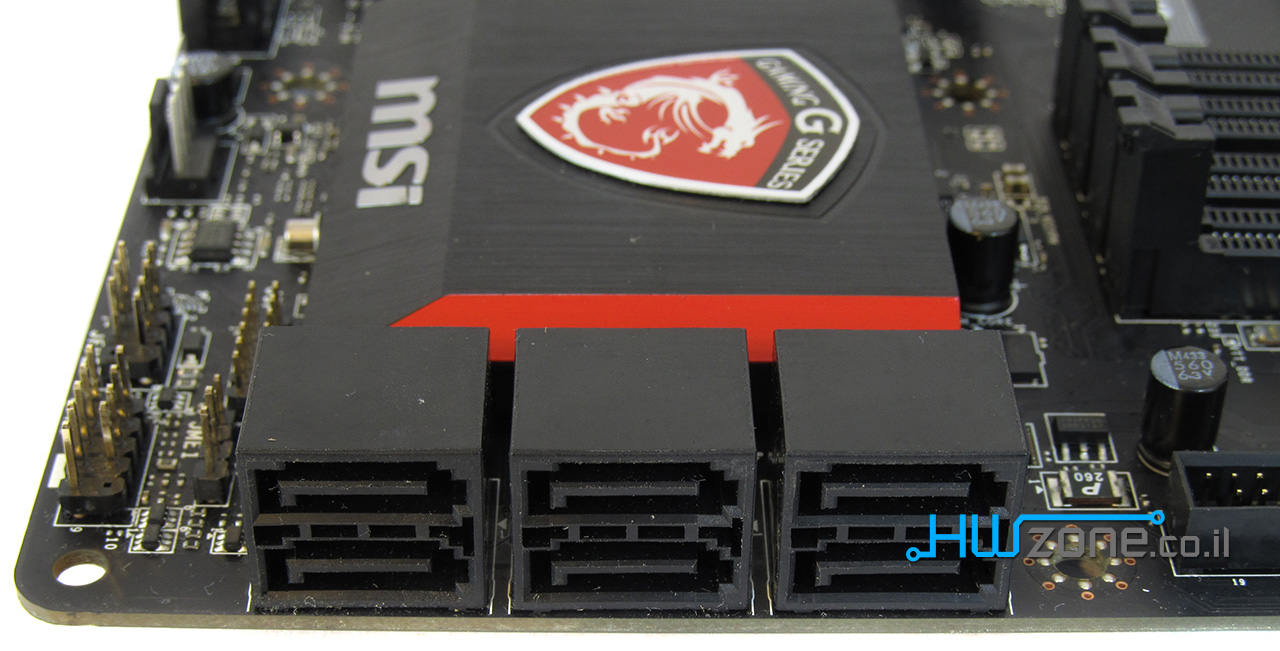

בצד לוח האם ישנם שישה ממשקי SATA3 המגיעים מערכת השבבים. מדובר בהיצע סטנדרטי למדי שאליו אנו רגילים עוד מדור Z87. בלוח אם זה לא נמצא ממשק SATA Express לכוננים בתעבורה מהירה יותר.
עם זאת, נמצא ממשק פופולרי אף יותר, והוא ה-M.2. על פי חברות רבות כיום, M.2 הוא העתיד של האחסון המהיר. ממשק זה מאפשר שימוש בכרטיסי SSD קטנים עד למהירות של 10 גיגה-ביט לשניה בתקן PCI-Express או 6 גיגה-ביט לשניה בדומה ל-SATA3 בתקן ה-SATA. הממשק תומך בשני סוגי ההתקנים אך מומלץ כמובן לרכוש כזה בממשק ה-PCI-Express לתעבורת מידע במהירות מקסימלית.

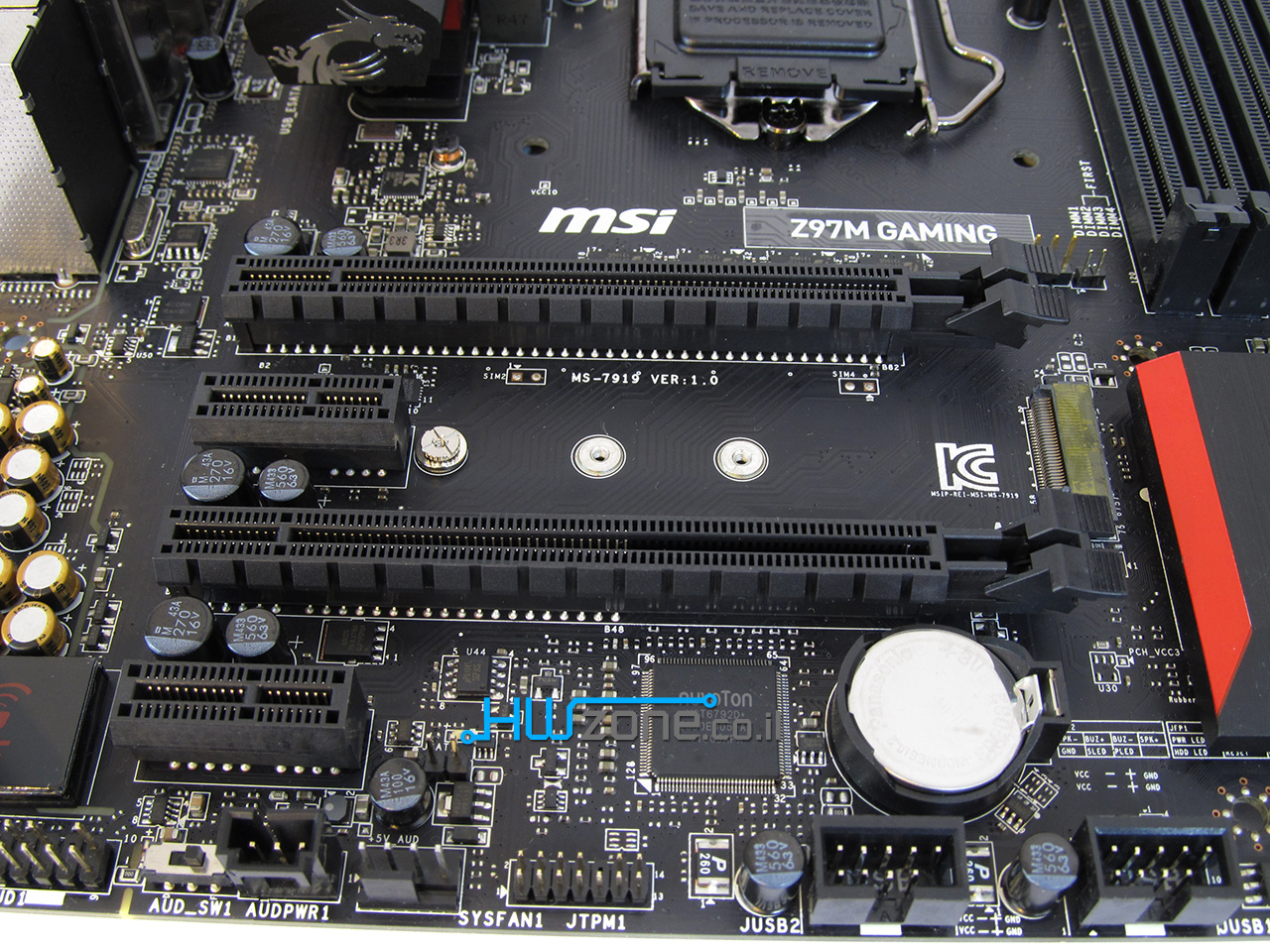

ממשק זה ניצב בין ממשקי ה-PCI-Express בלוח האם. תקן MATX ללוח אם מתקדם משמעו ארבעה ממשקים המשמשים לכרטיסי הרחבה, לרוב כרטיסי מסך. שני ממשקי ה-PCI-Express הגדולים תומכים במערך של שני כרטיסי מסך מבית AMD או אנוידיה. רוחב הפס בעת שימוש בשני כרטיסי מסך יהיה X8 ו-X8 והם כמובן בדור 3.0 המהיר. אלו שיחליטו להשתמש בכרטיס מסך אחד בלבד יוכלו להשתמש בממשק ה-PCI-Express X1 הקטן בתחתית אפילו אם מדובר בכרטיס מסך עבה במיוחד.

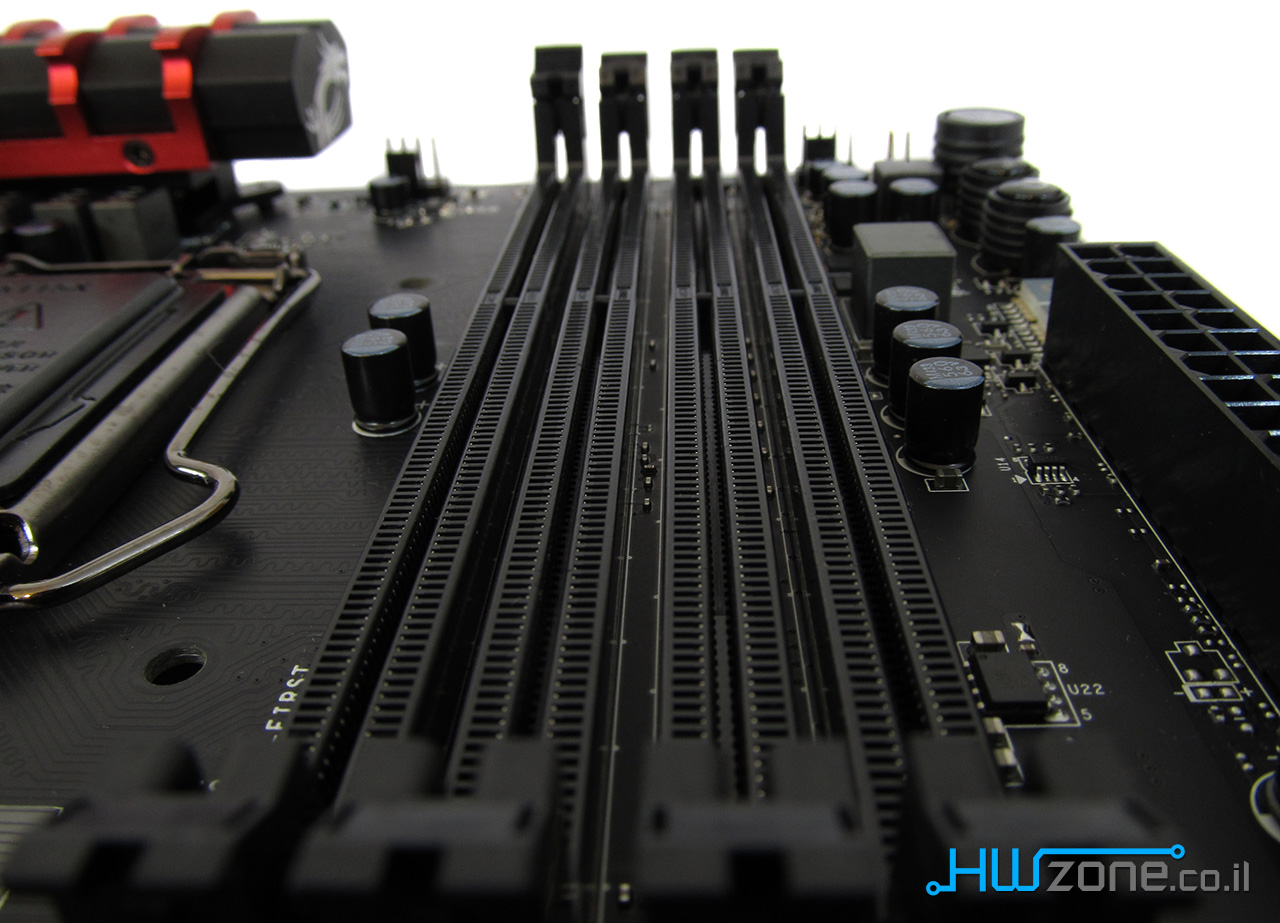

ישנם ארבעה ממשקי זיכרון סטנדרטיים בלוח האם הזה מסוג DDR3. נפח הזיכרון המקסימלי הינו 32 גיגה-בייט בארבעה סטיקים של 8 גיגה-בייט כל אחד. מהירות הזיכרון המקסימלית תלויה בעיקר ביכולת המעבד ובבקר הזיכרון בו. במידה והמעבד יהיה מוצלח, גם הרצה בתדר של 3000 מגה-הרץ ולמעלה מכך תהיה אפשרית.

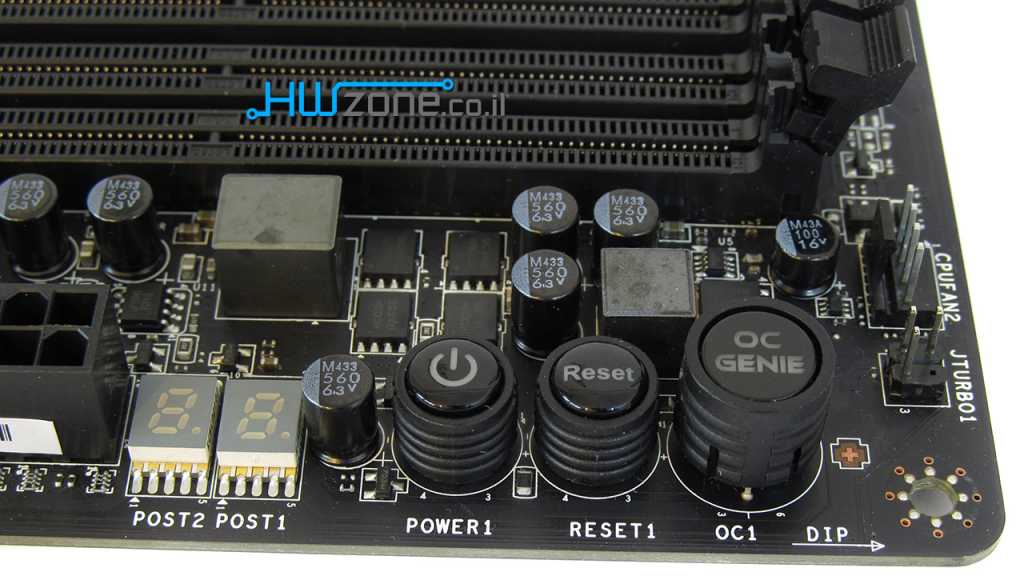

בסמוך לממשקי הזיכרון נמצאת אסופת העזרים למשתמשים המתקדמים. כאן נמצא כפתור הדלקה, כפתור ריסט וגם כפתור OC Genie. ה-OC Genie יבצע המהרה אוטומטית בהתאם ליכולת המעבד והקירור שעליו ויקבע תדר פעולה מומהר. בצד שמאל ישנו צג LCD המציג את הרכיבים אותם בודק לוח האם בעת אתחול. במידה והאתחול נתקע, הצג יציג מספר המסמל רכיב שטעינתו נכשלה. בספר ההדרכה ניתן למצוא את המספרים ואת הרכיבים אותם הם מייצגים.

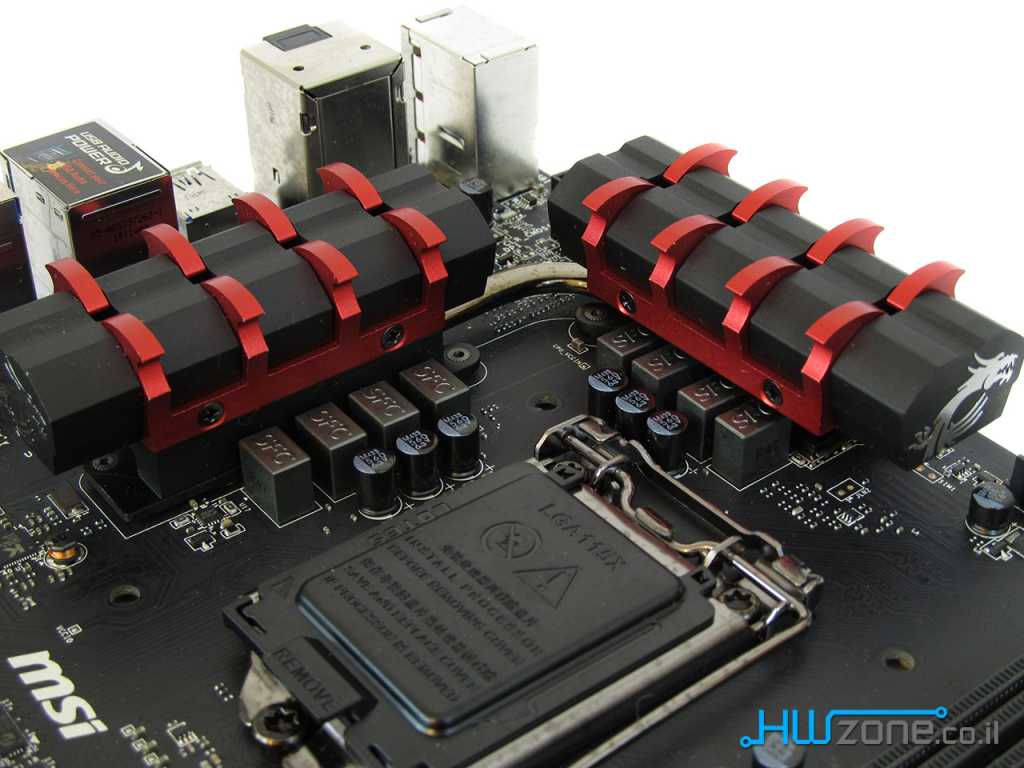

זוהי מערכת הספקת הכח למעבד ויצובו בלוח האם. מדובר במערכת שמונה שלבים המשתמשת בסלילי ה-SFC המוכרים של MSI. מערכת דומה ניתן למצוא בלוח האם Z97 GAMING 5 של MSI, לוח אם שכבר הוכיח שהוא עומד בהבטחה. כאן, אנחנו מקבלים את התענוג בתצורה מוקטנת.

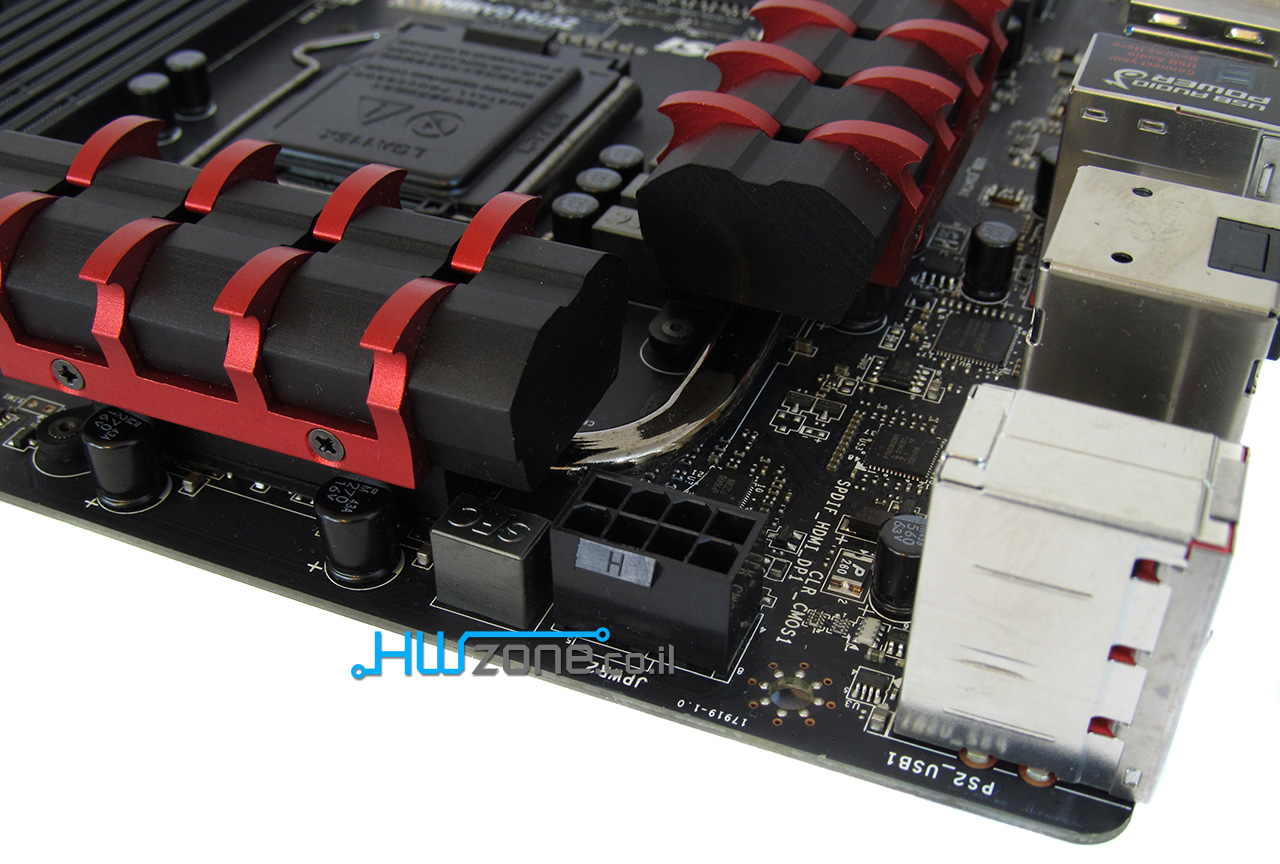

החשמל מגיע משקע ה-8PIN בחלקו העליון של לוח האם. משם, הוא עובר למייצבי המתח או הרגולטורים, אם תרצו, ואותם מקררים גופי הקירור הללו.

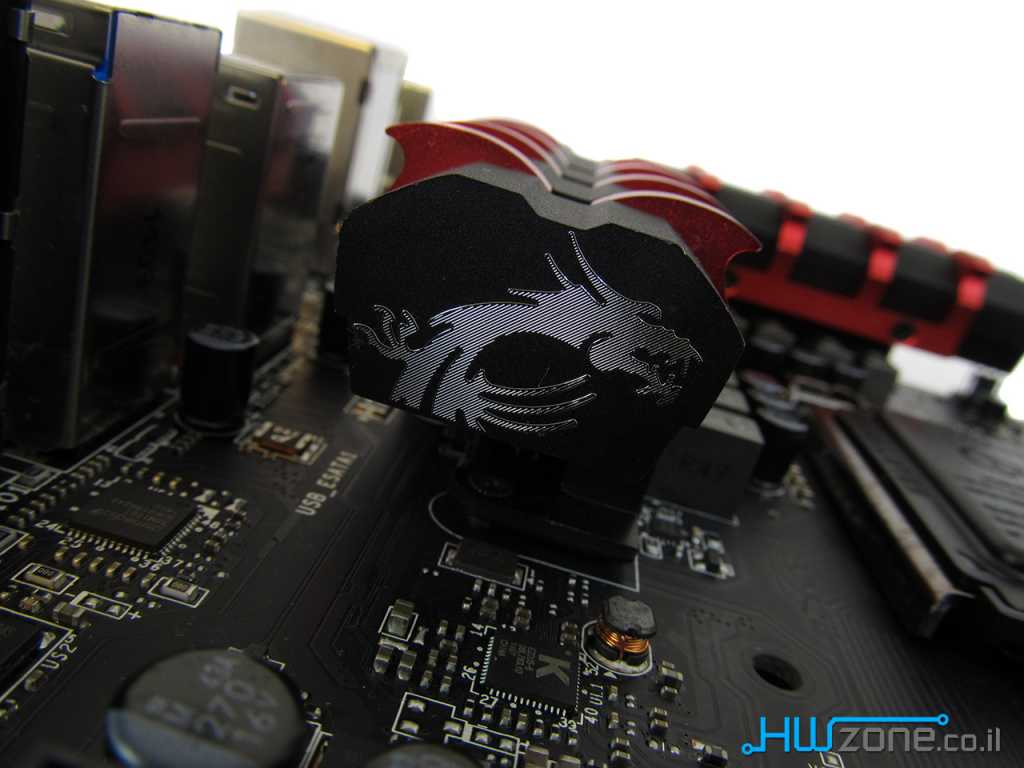

גופי הקירור למייצבי המתח עושיים אלומיניום יצוק ובין שני חלקי המייצבים עובר בתחתית צינור נחושת מצופה-ניקל. פתרון היברידי זה נחשב ליעיל בקליטה וסילוק של חום.

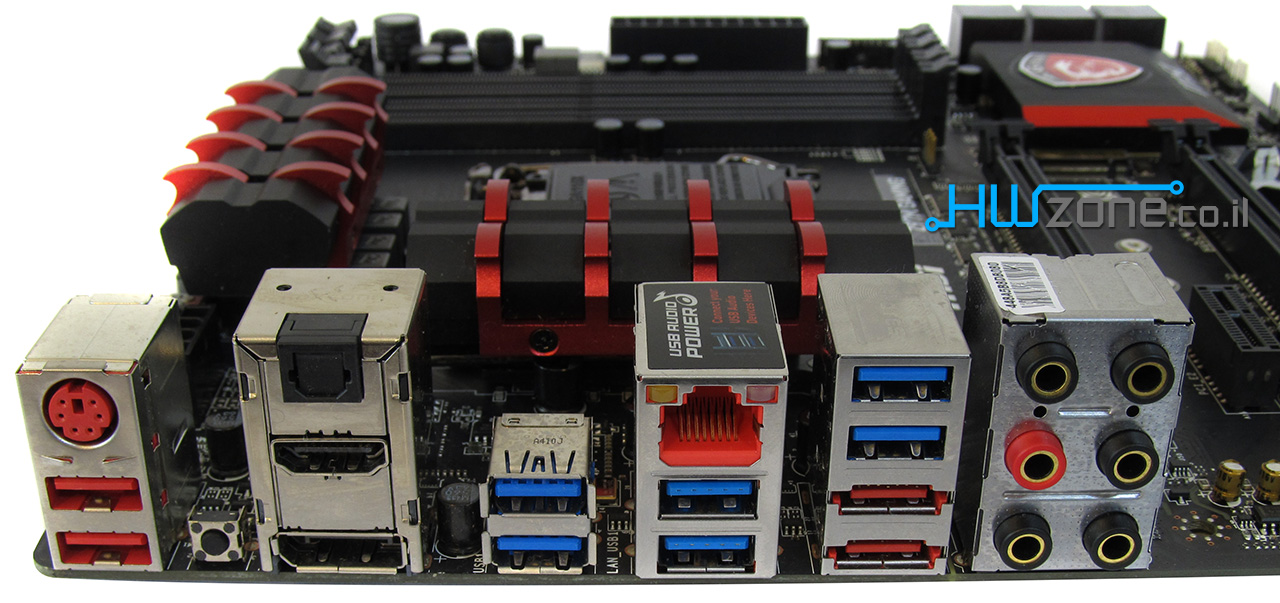

מערך היציאות האחורי כולל (בסדר מימנין לשמאל): שקעי אודיו ב-7.1 ערוצים, מגדל עם שתי יציאות eSATA ושתי יציאות USB 3.0, שתי יציאות USB 3.0 ויציאת רשת RJ45 המתחברת לבקר הרשת Killer E2205, שתי יציאות USB 3.0, יציאות תצוגה HDMI ו-DisplayPort עם יציאת קול אופטית ב-7.1 ערוצים, כפתור איפוס הגדרות ביוס, שני ממשקי USB 2.0 וממשק PS2 משולב למקלדת או עכבר ישנים.לדעתי, מדובר כאן במערך יציאות האופטימלי לגיימר הממוצע. יציאת רשת אחת היא כל שצריך, ממשקי USB 3.0 תמיד מקובלים וחשוב לשמור על תאימות לציוד היקפי, וכאן נכנסים ה-PS2 ויציאות ה-USB 2.0 לתפקיד. ממשקי האודיו יעניקו לכן קול באיכות גבוהה מהסטנדרט. כיצד?בחלקו השמאלי של לוח האם נמצאות אחת מהתכונות החשובות ביותר שלו והיא שבב הקול המובנה.

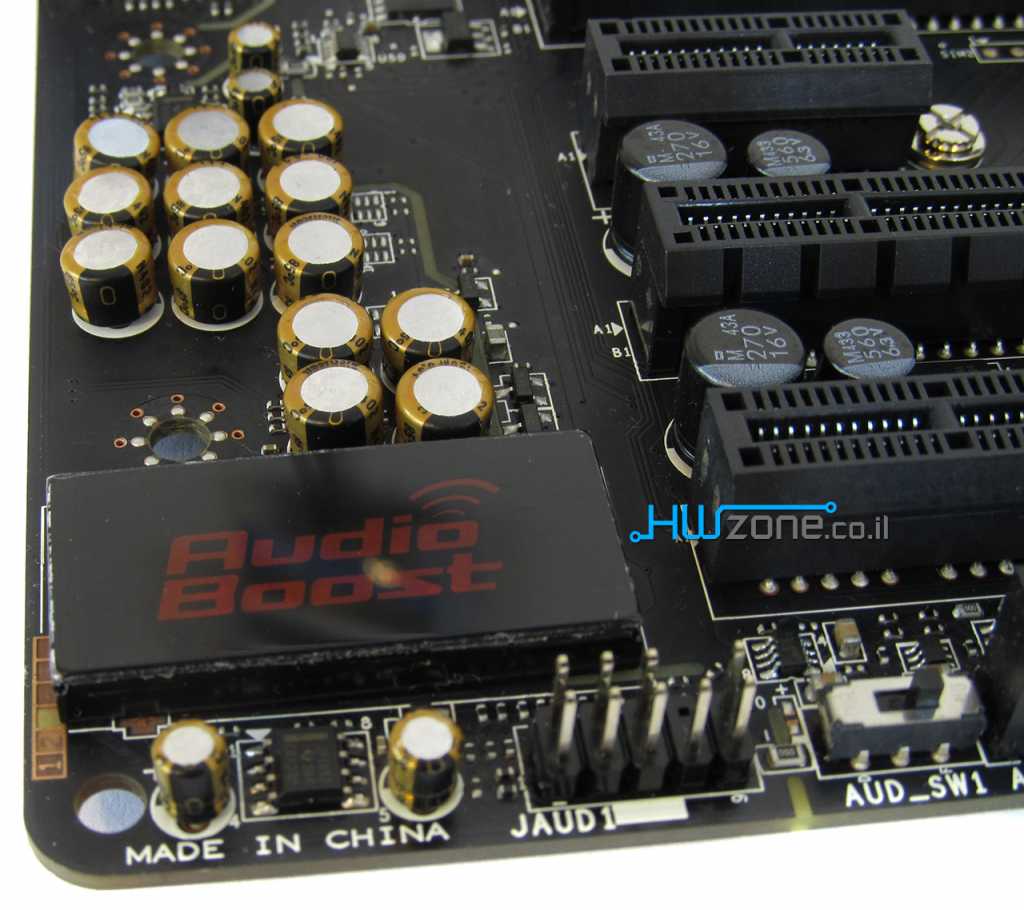

שבב הקול הינו ALC1150 של Realtek, שבב שזוכה לתשבוחות רבות ונמצא בשימוש נפוץ בלוחות אם מתקדמים כיום. על השבב מיקמה MSI מגן מהפרעות חשמליות באוויר. בנוסף, ציידה את השבב בקבלים איכותיים מבית Nichicon היפנית. את קבלי Nichicon תמצאו בדרך כלל בציוד שמע מתקדם.בנוסף לכל, כרטיס קול מובנה זה כולל גם מגבר כדי להתמודד עם התנגדות גבוהה של אוזניות רבות. במידה ועוצמת השמע חלשה במעט, או ההתמודדות עם ווליום גבוה לפתע מביאה לתוצאות שמע ירודות, סיפקה MSI מגבר 5 וולט אותו ניתן לחבר אל ספק הכח ולתת עוד מיץ למערכת הקול בהתמודדות עם מצבים שכאלה. מדובר בתוספת מכובדת ונקודת מכירה רלוונטית למשתמשים לא מעטים שמעדיפים לחסוך מקום בלוח אם ותקציב שברכישת כרטיס קול יעודי.
