המדריך השלם להרכבת המחשב האישי שלכם

11 תגובות

רכיבי החומרה החדשים שלכם הגיעו? תתחדשו. במדריך המקיף הבא תוכלו ללמוד כיצד יש להרכיב את המחשב האישי שלכם בצורה הטובה והחכמה ביותר, עד הפרט האחרון

הרכבת מפרט מחשב הוא עניין מובן מאליו בעת הזמנת המחשב האישי, והודות לעזרה ממביני עניין, תהליך זה נעשה לרוב בקלות. אבל כולם מדברים על מפרט, אף אחד לא מדבר על הרכבה. במדריך זה נלמד אתכם כיצד להרכיב נכון את המחשב האישי שלכם צעד אחר צעד.

קבלו עדכונים לפני כולם בטלגרםקבלו מאיתנו עדכונים לפני כולם - בטלגרםהצטרפו כבר עכשיו לערוץ הטלגרם של הזון

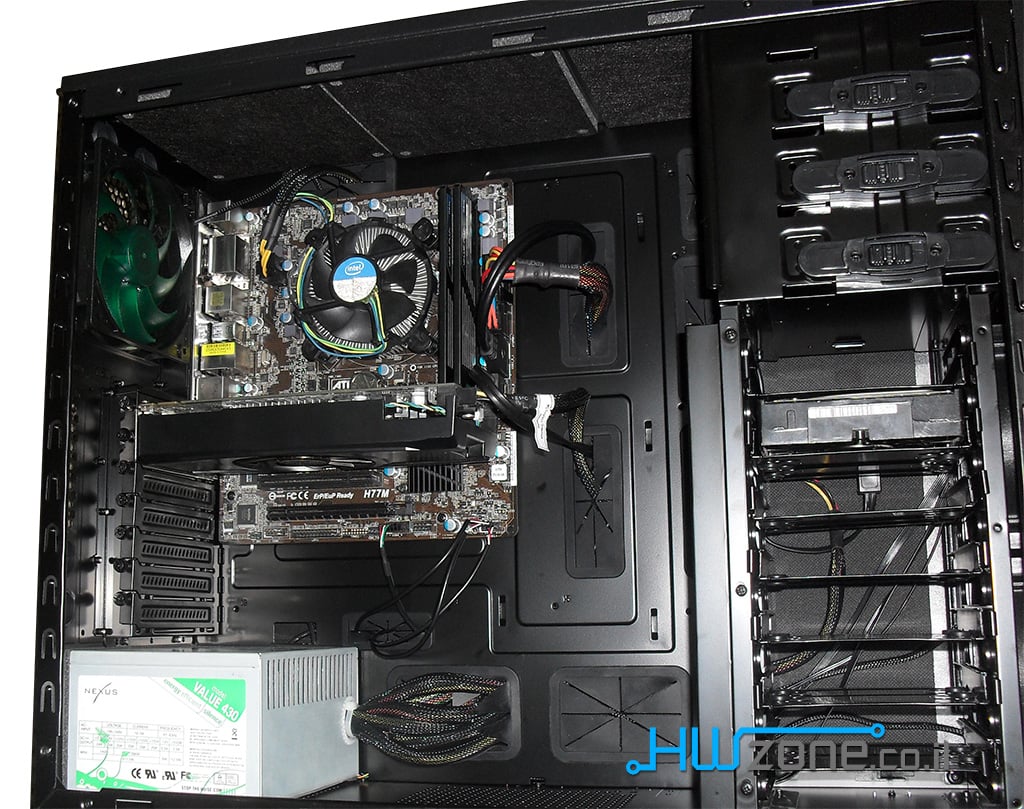

כפי שמשתמשים רבים נהנים מחיפוש אחר מפרט המחשב המושלם עבורם, רבים גם נהנים להרכיב בעצמם את המחשב החדש שלהם. עם זאת, בדרך כלל, תענוג זה הוא חלקם של אלו שיש ברשותם את הידע הטכני לעשות כן, בעוד שאר המשתמשים נאלצים להסתמך על חסדיה של החנות, ואף משלמים על כך תוספת תשלום בחלק מן מהמקרים.

תהליך הרכבה של מחשב איננו מסובך, אך רבים מעדיפים שלא לעשות זאת לבד בשל הסיכון הכרוך, ובצדק: תהליך זה יש לבצע נכון ובעדינות עד לפרט האחרון. מדריך זה הולך ללמד אתכם כיצד התהליך מתבצע נכון ובטוח, כך שתוכלו להרכיב את המחשב החדש שלכם בעצמכם מבלי להזדקק לשירותי מעבדה. על מנת לתת לכם ידע כללי על כלל חלקי התהליך, המדריך כולל הסברים טכניים, הערות צד למינהן, וקטעים מצולמים.

d33

על תהליך ההרכבה להתבצע בזהירות ובצמוד להוראות, על כן האחריות על ביצוע נכון של כלל שלבי המדריך חלים על המשתמש עצמו בלבד, ואין אתר HWzone אחראי על כל נזק אשר יגרם כתוצאה מיישום התהליכים המפורטים במדריך זה.


מה נצטרך?

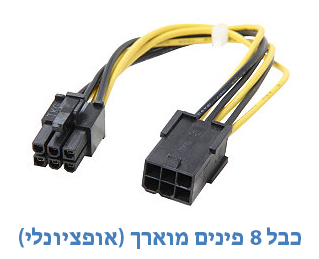

על מנת לבצע את תהליך ההרכבה וההתקנה מומלץ לפנות סביבת עבודה רחבה ובטוחה. כמו כן, אנחנו נזדקק לציוד עזר ומרכיבים, אשר את רובם נוכל למצוא באריזות החומרה. העזרו בתמונות.

12

3 4

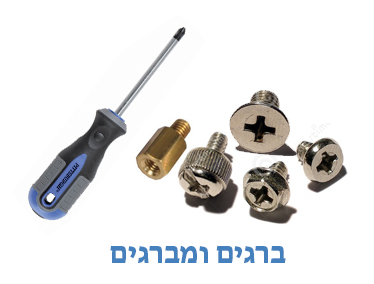

סוגי הברגים למינהם יסופקו לכם עם לוח האם, המארז והספק. רוב המארזים מספקים יחד איתם גם אזיקונים, ואילו רק חלקם מספקים רמקול התרעה וכבל 8 פינים מוארך. כמו כן, הרכב החומרה המינימלי לו נזדקק בשביל שהמערכת תרוץ מורכב ממעבד, קירור למעבד, לוח אם, כונן קשיח או וספק כוח. כמובן, עבור את כולם נכניס אל תוך מארז מחשב. אל אלו יצטרפו רכיבים אופציונליים ובסיסיים נוספים בהתאם לבחירתכם: כרטיסי הרחבה כגון וקול וצורבים.

מתחילים לעבוד

את התהליך כולו נתחיל בהרכבת חלקי הליבה, שהם המעבד, הקירור והזכרונות, שיתבצעו על לוח-האם עוד לפני שיכנס אל תוך המארז. יחד עם העבודה על לוח-האם, רצוי להניח אותו על משטח רך, כגון השקית האנטי-סטטית או המשטח הספוגי איתם הגיע. שימו לב – לפני שניצור מגע עם החלקים, נפרוק חשמל סטטי על ידי נגיעה בגוף המארז כאשר הוא מוארק. עבודה עם כפפות או אמצעי בידוד אחרים הינה חובה.

טיפ: חשוב מאוד לפרוק חשמל סטטי מהגוף על מנת למנוע קצר, ועל כל מקרה מומלץ להמנע ממגע מיותר עם הלוחות המודפסים

ההרכבה מתחילה בהתקנת המעבד הראשי על לוח האם, התהליך החשוב והעדין ביותר, לכן נעשה זאת לאט ובעדינות. לפני ההתקנה, יש לאתר קודם לכן את תושבת המעבד על לוח האם. התושבת ממוקמת באופן סטנדרטי בצד העליון ביותר של הלוח. בלוחות מסוגים מסויימים התושבת עשויה להמצא בכל מקום אחר.

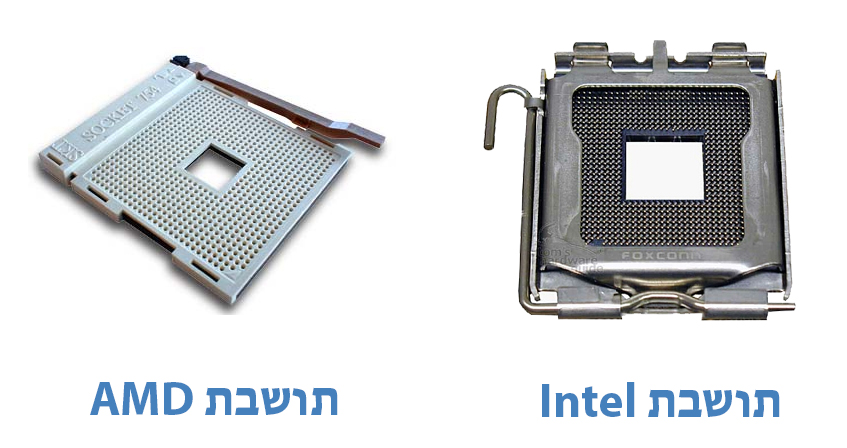

בלוחות אם תואמי מעבדי אינטל התושבת היא מקום מאוד רגיש, שכן היא כוללת מספר גדול של פינים זעירים מאוד המסוגלים להתעקם לגמרי בקלות: מספיק מעבר אחד לא נכון של אובייקט על פני התושבת. לכן, יש להמנע בכל דרך מליצור מגע של יד או אובייקט כלשהו מלבד המעבד עם התושבת. מעבד אינטל כולל מגעים פסיביים הבאים במגע עם התושבת. בלוחות אם תואמי מעבדי AMD עיקרון התושבת הפוך: התושבת היא פסיבית, בעוד מעבדי כוללים את אותם מגעים אקטיביים – פינים זעירים ורגישים.

5
טיפ: פינים עקומים עשויים להתבטא בבעיות מתח, התחממות ואף אי בין המעבד ללוח. במקרים קלים של פין אחד או שניים, יש להשתמש במחט זעיר וזכוכית מגדלת על מנת להחזיר אותם למקומם (מומלץ על ידי מומחה). במקרים קשים יותר, יתכן ותדרש החלפת תושבת בתוספת תשלום שכן האחריות אינה חלה על נזק פיזי.

התושבת תגיע לרוב עם מכסה פלסטיק אשר מגן על התושבת מנזק פיזי עד תהליך ההתקנה. יש לשחרר את ידית התושבת לפני הסרה שלו – תפקידה של הידית הוא לקבע אובייקט לתושבת, במקרה הרצוי שלנו: המעבד. הידית ממוקמת בצידה הימני של התושבת. תושבות מסוג LGA2011 אף כוללות ידית נוספת בצד שמאל. על מנת לשחרר כל ידית בכל תושבת, יש ללחוץ אותה כלפי מטה ולגרור אותה החוצה.

כעת, בתושבת יש להרים את המסגרת בעדינות. הרמת המסגרת נעשית באופן אוטומטי על ידי לחיצה על צידה התחתון, אשר תסומן עליו המילה PUSH (לדחוף). אם ישנו מכסה פלסטיק אשר מגן על התושבת, הוציאו אותו לאט ובעדינות על ידי תפיסת קצוותיו. בשלב זה אנחנו מניחים את המעבד על התושבת, אך יש לעשות זאת נכון: ישנה דרך אחת בלבד להניח את המעבד על התושבת, וכל דרך אחרת לא תתאים במקרה הטוב ותפגע בתושבת או במעבד במקרה הרע.

ניתן לזהות את הדרך הנכונה להנחת המעבד בעזרת כמה סימנים. ראשית, פינות התושבת והמעבד נראות תואמות, שכן ישנן פינות מלוכסנות או מרובעות ופינות ישרות. לרוחב ולאורך התושבת ישנן גם מגרעות שונות, כגון זוג שיניים שמקומן מתאים לצורה הפיזית של המעבד. בנוסף, על תושבות ומעבדי אינטל מסומן משולש קטן באותה פינה בדיוק, לרוב בצד שמאל למטה, מה שעוזר להתאים בין מיקום המעבד על התושבת.

מקררים את המערכת

לאחר שהתקנת המעבד עברה בהצלחה, יש להתקין את הקירור שישב עליו. וכמובן, חשיבות הקירור הינה קריטית. כתוצאה מכך שישנו מספר גדול של גופי קירור עם דרכי התקנה שונים, פרק זה לא יעסוק בהרחבה בהתקנת הקירור, אלא יפרט על התקנת גוף קירור סטנדרטי מבית אינטל ו-. כל גוף אחר מגיע עם מכניזם ודרך הרכבה משלו, ודף הוראות שבו יש להעזר לצורך ההרכבה.

טיפ: עבור כמעט כל ישנם מספר סרטוני הדרכה ב-YouTube – פשוט חפשו את שמו של הקירור שלכם.

תהליך ההתקנה הפיזי של כל על המעבד חייב להתחיל בשלב אחד ראשון וחשוב: מריחת משחה טרמית, שתגיע במזרק. חשיבותה של המשחה הטרמית אינו ניתן לויכוח והוא חייב להמצא בין המעבד לקירור על מנת לעזור להוליך חום מן המעבד. הדרך הנכונה למרוח משחה טרמית היא להציב כמות קטנה מאוד באמצע. מריחה של כמות גדולה על המעבד לא מומלצת כלל ואף תגרע מיכולות הקירור.

7

בגופי הקירור הסטנדרטיים של אינטל ו-, וכמו בקירורים רבים נוספים המשחה הטרמית כבר מרוחה במקום הנכון, כך שכל הנשאר לעשות הוא להתקין את גוף הקירור על המעבד. בכל המקרים, המשחה תמרח לאורכו ולרוחבו של המעבד בצורה הנכונה.

טיפ: המשחה הטרמית תתייבש קליל עם הזמן, לכן מומלץ מאוד לחדש את המשחה אחת לשנתיים לפחות. המהדרין אף יחדשו אחת לשנה.

בקירור הסטנדרטי של מעבדי אינטל הקירור כולל ארבע רגליות בפינות הנתפסות בחריצים עגולים הנמצאים על לוח-האם ומקיפים את התושבת. על הרגליות ישנם ראשים – יש ללחוץ כל רגלית לכיוון החור המתאים לה. בקירור ישנו גשר אשר נתפס משני הצדדים על התושבת באמצעות פעולה ידנית. בעת שהוא תפוס על שניהם, יש למשוך את הידית לצד הנגדי, מה שיקבע את הקירור על התושבת.

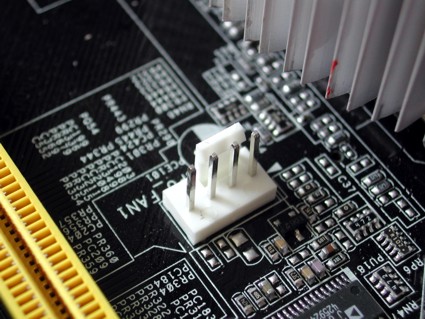

לאחר התקנת זה או כל אחר, יש לחבר את כבל המאוורר לחיבור ה-3 או 4 פינים האקטיבי אשר ניתן למצוא כמה כמותו על לוח-האם במקומות שונים, אחד מהם בדרך כלל סמוך לתושבת המעבד מטעמי נוחות. העזרו בתמונה ובחוברת ההוראות על מנת להבין היכן קיימים חיבורים כאלו על הלוח. ניתן לחבר כבל 3 פינים לשקע 4 פינים.

4pin_connector_001

כעת, נגש לחלק האחרון בהרכבת רכיבי הליבה: הזכרונות. התהליך אינו מסובך, אך גם לו חוקים משלו שאסור להתעלם מהם. ראשית, נאתר את הסלוטים של הזיכרון בלוח-האם, אשר באופן סטנדרטי נמצאים מימין לתושבת המעבד, ואף חריצים נוספים משמאל לו בלוחות אם בעלי ערכות שבבים X79 ו-X99. לצורך הכנסה של הזכרונות אל תוך הסלוטים, יש למשוך את התופסנים שבקצוות לכיוון הנגדי עד הסוף.

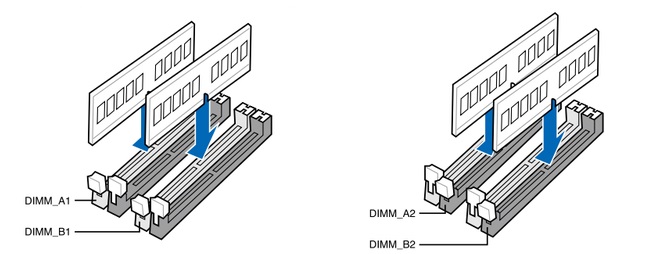

לפני שמקבעים את הזכרונות באופן פיזי על הסלוטים, יש להבין את הסדר שבו הם אמורים לשבת על מנת לפעול או לקבל פעולה רב ערוצית. הסדר לרוב מפורט בחוברת ההוראות של לוח-האם, אך בדרך כלל, על מנת להציב זוג נכון על יותר מזוג אחד של סלוטים יש להציב אותם בסלוט השני והרביעי (משמאל לימין) או בראשון והשלישי.

על מנת להכניס את הזכרונות, שימו לב שהם שהחלוקה שבפריסת הסלוט תואמת לחלוקה שעל מגעי הזיכרון, שכן אם הצבתם את הזיכרון הפוך הוא פיזית לא ישב במקומו. כל עוד הזיכרון יושב נכון הוא יכנס אל תוך הסלוט, ובשלב זה יש להפעיל כוח וללחוץ את הזיכרון כלפי מטה בשתי צדדיו בו-זמנית (או בצד אחד בחלק מן הלוחות). ברגע שהוא יכנס עד סופו, תופסני הסלוט יוצמדו אל הזכרון אוטומטית ויתפסו אותו.

יש לשים לב שהזכרונות תואמים ללוח-האם, שכן זכרונות DDR3 למשל לא יתאימו פיזית לסלוט של זכרונות וההפך. כמו כן, זכרונות אקסטרים המגיעים עם גבוה במיוחד עשויים להתנגש עם גופי מסויימים של המעבד, לכן יש להקפיד על שילוב זכרונות וגוף מתאים.

אל תוך המארז

בשלב זה המעבד והזיכרון יושבים על לוח-האם, והגיע הזמן להכניס את לוח האם אל תוך המארז. בכדי לעשות כן, יש לפתוח קודם לכן את דלתות המארז ולאתר את המקום שבו אמור לשבת הלוח. במארזים סטנדרטיים לוח האם יושב בצידו השמאלי של המארז ונמשך ימינה או עד סופו, תלוי בגודלו של המארז. במארזים מסוגים מיוחדים כגון המיקום עשוי להשתנות לחלוטין: יש להעזר בחוברת ההוראות המגיעה עם המארז.

בכדי להושיב את הלוח על המארז במקומו, יש להעזר בברגי בידוד. ברגי הבידוד הם ברגים מגביהים אשר לתוכם נעשה תהליך ההברגה של הלוח, זאת על מנת לבודד את הלוח ממגע בגוף המארז ולמנוע קצר. לברגי הבידוד מקומות שונים במארז לפי גודלו של לוח-האם. יש להעזר בחוברת ההוראות של המארז או להתבונן על מנת להבין היכן נמצא מקומם של ברגי הבידוד בהשוואה לגודלו של הלוח. הבריגו את ברגי הבידוד למקומם על ידי כיסוי שלהם עם מתאם למברג פיליפס, ועשו זאת בחוזקה עד אשר יתפסו במקומם.

טיפ: תפקידם של ברגי הבידוד הוא למנוע קצר באמצעות בידוד המגע בין החלקים החשמליים לבין גוף המארז עצמו. השימוש בהם הינו הכרחי ולא ניתן לבחירה

לפני הברגת לוח-האם על ברגי הבידוד, יש להכניס קודם לכן את את שלדת החיבורים האחורית. הצמידו אותה מבפנים, אך שימו לב שהשלדה הפוכה נכון כך שניקובי החיבורים זהים לאלו שבלוח האם. הפעילו כוח בפינות עד אשר השלדה תתפס על כולן. כעת הושיבו בזהירות את לוח האם על ברגי הבידוד והתמקדו קודם לכן בהכנסתו דרך החיבורים שבשלדה. חורי ההברגה של הלוח יצטלבו עם ברגי הבידוד כשסתיימו.

מכניסים חשמל למערכת

בשלב זה אנו נתקין את ספק הכוח ונכניס חשמל למערכת. הוא כולל חיבורי מתח ללוח-האם אשר בעזרתם הוא מנתב את המתח לכלל החלקים וכבלים נוספים לרכיבים אחרים. מיקום התקנתו עשוי להשתנות ממארז למארז, לכן יש להעזר בחוברת ההוראות של המארז. המיקום הסטנדרטי הוא בתחתית המארז, או בראשו במארזים מעט יותר ישנים.

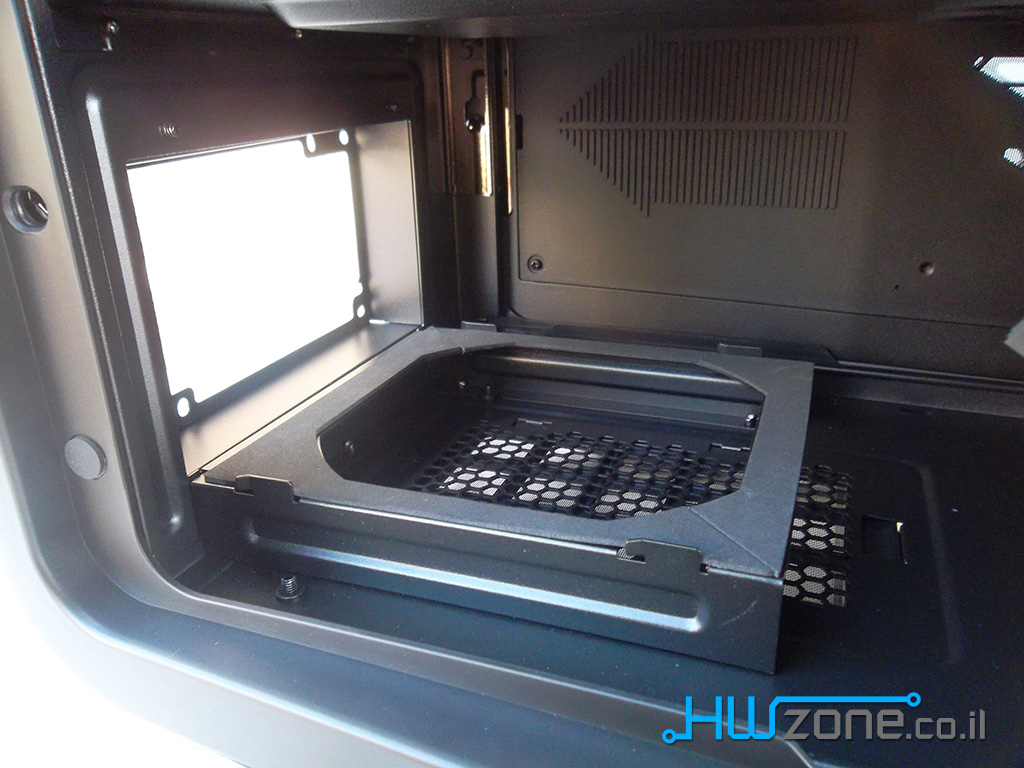

ניתן להתקין אותו בשתי דרכים: אחת כשהוא פונה כלפי מטה ואחת כשהוא פונה כלפי מעלה. יש להחליט מהי הדרך היעילה ביותר במארז שלכם, כאשר יש להתחשב מהיכן שואב המאוורר של ספק הכוח את האוויר, לכן אם הוא פונה לדוגמה כלפי מטה במארזים העומדים על זוג רגליים גבוהות הוא יוכל לשאוב אוויר מלמטה – זהו הסטנדרט לרוב.

pd025415_power_supply_01SAM_0433

הצמידו את ספק הכוח בעדינות למקומו, כאשר הצד שבו חיבור הכוח ומתג ההפעלה פונה לאחורי המארז ומתאים לחריצי ההברגה שלו שבמארז. במידה וספק הכוח מותקן למעלה, יש להחזיק אותו עד אשר הוא יתפס על ידי הברגה. העזרו בברגי פיליפס על מנת להבריג אותו ולתפוס אותו על גוף המארז.

בשלב זה נתחיל להתעסק גם עם כבילה: בכדי שכבלי הכוח העבים והמאוגדים לא יפריעו לעבודה עם החומרה, העבירו אותם החוצה דרך אחורי המארז, והכניסו בבוא העת את הכבל המבוקש דרך חריצי המארז, כאשר הוא תופס כמה שפחות מקום בתוך המארז ויותר מאחור – אנו נשתמש באזיקונים לאחר מכן על מנת לנקות את הבלאגן מאחור. במארזים גדולים כבל ה-8 פינים עשוי ליהיות קצר מדי על מנת להעביר אותו מאחור, לכן השתמשו בכבל 8 פינים מאריך אם ישנו.

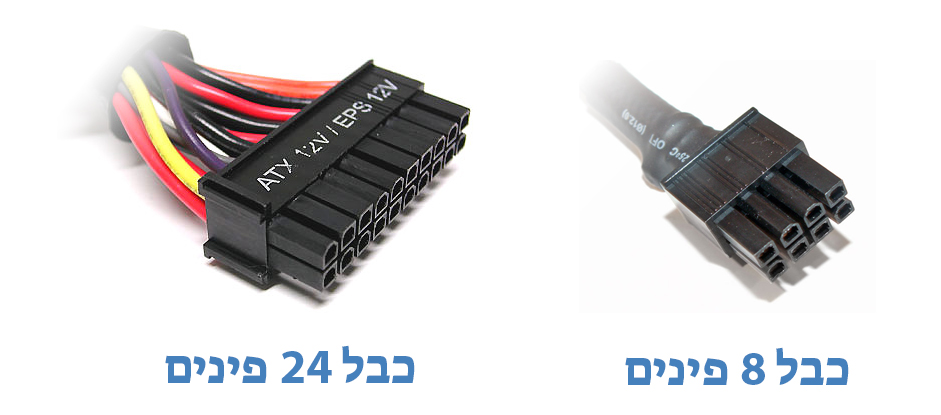

נחבר כעת אל לוח האם את הכבלים הבסיסיים ביותר עבור ספק הכוח: כבל ה-24 פינים, וכבל ה-8 פינים. גם כאן, מיקום השקעים עשוי להשתנות מלוח ללוח, לכן העזרו בתרשים שבחוברת ההוראות, אך המיקום הסטנדרטי הינו בצד ימין באמצע עבור ה-24 פינים, ובצד שמאל למעלה עבור ה-8 פינים.

compg1

טיפ: בלוחות-אם מסויימים, בעיקר הפשוטים או המינימליים שבינהם, חיבור ה-8 פינים אינו אלא 4 פינים. העזרו בצמה אחת בלבד של 4 פינים הקיימת בספק הכוח גם כן.

המארז פוגש את הלוח

כעת נתמקד בחיבורי המארז אל לוח האם. אלו חיבורים אשר שייכים לפאנל הכפתורים והחיבורים הקדמי שבמארז, וכמו כן למאווררים שלו. נתחיל מהבסיס – חיבורי הפאנל הראשי. חיבורים אלו כוללים ארבעה מרכיבים: כפתור ההדלקה, כפתור ההפעלה מחדש, נורית חיווי כוח ונורית חיווי דיסק קשיח. חיבורי הפאנל הראשי הינם אקטיביים (פינים) ויושבים יחד על לוח-האם כאשר הם פרוסים יחד (העזרו בחוברת הלוח לאיתור מקומם).

הכבלים ניתנים לזיהוי על פי גודלם הזעיר ומקורם מאזור הפאנל הקדמי של המארז ומסומנים בצבעים ובשמות מקוצרים – שננו את השמות הללו, על מנת להבין לאן הולך כל כבל בפריסה הנ"ל. בדרך כלל תוכלו להעזר בתרשים קטן על לוח האם עצמו. במידה ואינו קיים או שאתם מתקשים, העזרו בחוברת על מנת להבין היכן מקומו של כל כבל. גם כאן הקפידו להעביר את הכבלים מאחורי המארז על מנת להעניק לו מראה נקי מכבלים.

compg2pppp

טיפ: פעולת כפתורי הכיבוי וההפעלה מחדש הינה קיצור של מגעים אלו בלוח האם לצורך הפעולה. ניתן לעשות אותו הדבר ללא החיבורים על ידי מגע ממושך עם מברג בחיבורי הכפתורים בלוח האם, על מנת לוודא שהכל פועל בשלב זה

חיבורים נוספים שנחבר הינם כבלי יציאות ה-. ניתן למצוא זוג כאלו עבור USB2 – בלוח האם אלו יסומנו כ-USB_1, USB_2. כמו כן, כבל USB3 נראה אחרת ומכיל שקע אחר. אחריהם באים כבלי חיבורי קול ומיקרופון (AC97 או HD Audio, בחירה שלכם) וחיבורי eSATA (כל חיבור eSATA יכלול כבל SATA רגיל אשר עליו נרחיב בהמשך). בשלב זה מיותר להזכיר שיש להעזר בחוברת הלוח על מנת לאתר את מיקומם של אלו, כן?

musb

קצת אוויר במערכת

לפני שנחבר את המאווררים, נתחיל מרמקול ההתרעה, שהוא מיקרוסקופי אשר יושב על כבל 4 פינים באורך של 2-3 סנטים ותפקידו הוא לצפצף באופן מסויים (בדומה לקוד מורס) בכדי לספק מידע על תהליך ה-POST. רמקול זה הוא אופציונלי אך מומלץ ביותר, שכן בלעדיו אם לא התבצע תהליך POST תקין לא ניתן להבין מהי הבעיה. לרוב חיבורו נמצא סמוך לחיבורי הפאנל הקדמי – בחוברת ההפעלה של לוח האם הוא נקרא "SPEAKER" או "header speaker".

spkr

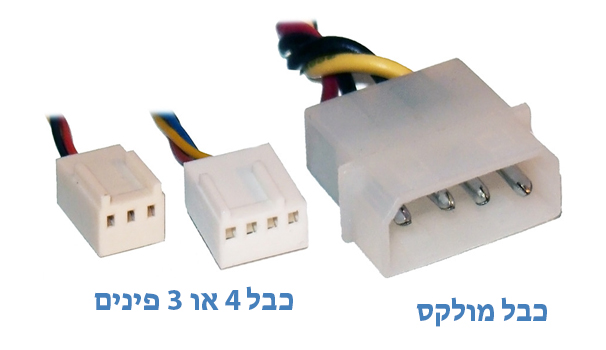

חיבור המאווררים שבמארז עשוי להתבצע בשתי דרכים: בדרך הראשונה והנפוצה יותר המאווררים יתחברו ישר לספק הכוח באמצעות כבלי מולקס או הישר ללוח האם באמצעות כבל 3 או 4 פינים (לאותו סוג חיבור אשר אליו מתחבר המעבד). לרוב מאווררי המארז יגיעו עם חיבור מולקס בלבד, אך מאווררים בעלי לד יגיעו עם חיבור 3 או 4 פינים בנוסף.

compg3

טיפ: היתרון בחיבור המאווררים ללוח האם על פני חיבור לספק היא האפשרות לשלוט במהירות שלהם באמצעות ה- או תוכנות צד שלישי במערכת ההפעלה וניטור מהירות הסיבוב שלהם.

חברו את המאווררים בדרך המועדפת עליכם, כל עוד אתם שומרים על מגמת הכבילה הנכונה. במצב שהמאווררים מתחברים ללוח האם עצמו קשה עד בלתי אפשרי להעביר אותם מאחור, לכן נסו לסדר אותם כמה שרק אפשר על פני הלוח ולהעביר אותם לחיבור הקרוב ביותר. ניתן לדלל את אורך הכבלים בעזרת אזיקון.

כרטיסים רבותי, כרטיסים

המערכת עומדת, כעת כל שנותר הוא לחבר את כרטיסי ההרחבה והכוננים למינהם. נתחיל מכרטיסי ההרחבה: כרטיסי ההרחבה הינם כרטיסי מסך, כרטיסי קול, כרטיסי רשת, כרטיסי ועוד. עבור מערכות שלא כוללות כרטיסי הרחבה אלא משתמשות בכרטיס מסך מובנה בלוח האם או במעבד לדוגמה, החלק הבא עשוי ליהיות לא רלוונטי, לכן ניתן לדלג עליו ישר להתקנת הכוננים.

מיקומם של כרטיסי ההרחבה הוא באופן טבעי בצד שמאל מתחת למעבד. כרטיסי ההרחבה יושבים על שלל החריצים בצד זה שנמנים על חיבורי בגדלים ומהירויות שונות (ראו את ההערה הבאה להרחבה), חיבורי PCI ואם המערכת שברשותכם ממש ישנה אז הרי שגם חיבורי AGP שיבואו במקום חיבורי ה-.

חיבורי ה-PCI-Express משומשים כיום עבור כל סוגי כרטיסי ההרחבה. הם באים במהירויות שונות ובעיקר בגדלים שונים. יתאימו באופן טכני ופיזי לחריצי PCI-Express בגודל מלא (16x). חריצי ה-PCI משומשים כיום בלוחות ישנים יותר או פשוטים בעיקר עבור כרטיסי קול, וטלוויזיה.

טיפ: ניתן למקם ללא כל בעיה חריצי הרחבה בעלי חיבור קצר על חריצי בגודל מלא.

pcie

לפני שנעבור להתקנה עצמה, נתמקד בחריצי ההרחבה של המארז, שהם החריצים שדרכם חלקו השמאלי של כרטיס ההרחבה יוצא כלפי חוץ ומאפשר את החיבור שלו מאחור. החריצים הללו מגיעים מכוסים במארזי המחשב: במארזים מסויימים הסרה של השלדה שחוסמת איתם הינה בלתי הפיכה, בעוד בשאר המארזים אלו נתפסים על ידי ברגים. כמו כן, לאזור זה מוברג כרטיס ההרחבה עצמו על מנת לתפוס אותו באופן יציב.

gfxCard SAM_0360

התקינו את כרטיסי ההרחבה על החריצים הנכונים שלהם, תוך כדי שאתם מוודאים שהם יושבים במקומם עד הסוף. בשלב זה, השתמשו בחריצי ההרחבה על מנת לחזק אותם למקומם באמצעות ברגים. עבור רבים מכרטיסי המסך המודרניים יש צורך בהסרה של חריץ הרחבה נוסף מתחת, וכמו כן הברגה של בורג נוסף עבורו.

כרטיסי מסך מודרניים, ואף חלק מכרטיסי הרחבה מסוגים אחרים יש לחבר בנוסף הישר לספק הכוח. יתחברו לספק הכוח באמצעות כבלי 4 פינים או 8 פינים (בכרטיסים מסויימים אף שניהם יחד). העזרו בתמונה ובחוברת ההפעלה של כרטיס המסך על מנת להבין להיכן לחבר את אלו, כשהמיקום הסטנדרטי הוא בקצה השמאלי של הכרטיס. כמו כן, נסו להעביר את הכבלים מאחור. אם ספק הכוח שלכם אינו מכיל חיבורי 8 או 4 פינים שכאלו, תוכלו להעזר במתאם ממולקס ל-4 ו-8 פינים שלרוב יגיעו באריזה של כל כרטיס מסך מודרני.

pci-evga cables

טיפ: כרטיס מסך נוסף אשר אמור ליצור מערך או CrossFire מומלץ למקם על חריץ ה- הבא הפועל במהירות של X16 (העזרו בחוברת ההוראות של הלוח), ולגשר בינהם באמצעות המגשר שמגיע יחד איתם. הסלוט לגישור נמצא בצד שמאל של כרטיס המסך.

כמעט וסיימנו: כוננים

הכוננים נמנים על דיסקים קשיחים (3.5"), כונני (2.5"), צורבים (5.25") ואם המערכת שברשותם ממש ישנה, או שאתם מתקשים להפרד – אז גם כונן Folppy (3.5"). באופן סטנדרטי כלל הכוננים ממוקמים בצידו הימני של המארז כאשר מתבוננים עליו מבפנים, אך ישנם השונים במבנה שלהם. בכל ישנו פטנט אחר על מנת לקבע את הכוננים למקומם – העזרו בחוברת ההוראות של המארז. אם אין כזו – סימן שהעיקרון פשוט, וקיבוע הכוננים כולם נעשה על ידי "השחלה" והברגה בצד ימין.

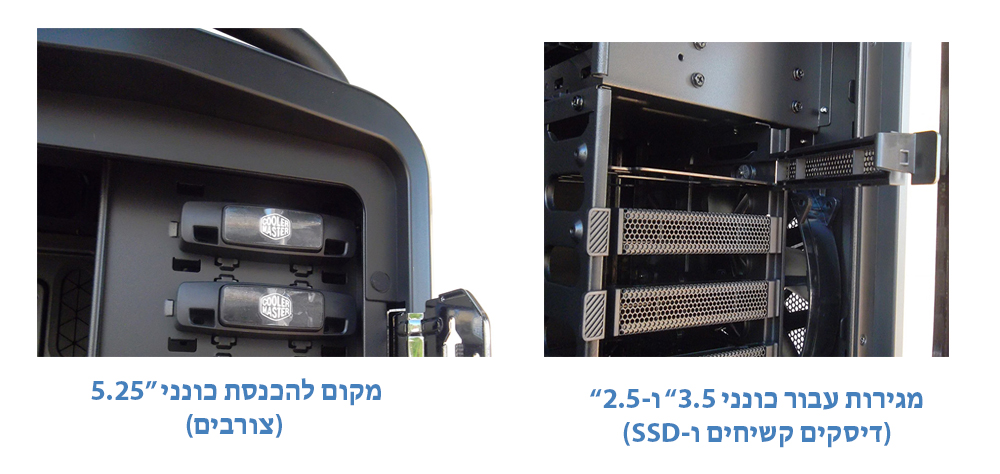

לרוב יהיו אלו מגרות עבור הדיסקים הקשיחים (כשישנה תמיכה באחד מהם או בכולם עבור התקן 2.5") וידית לתפיסה של של צורבים, כשאזור החיבורים של הכוננים הקשיחים וכונני ה- פונה לאחורי המארז. מקום לכונני Floppy הינם זהים לאלו של צורבים, אם קיים במארז.

dev

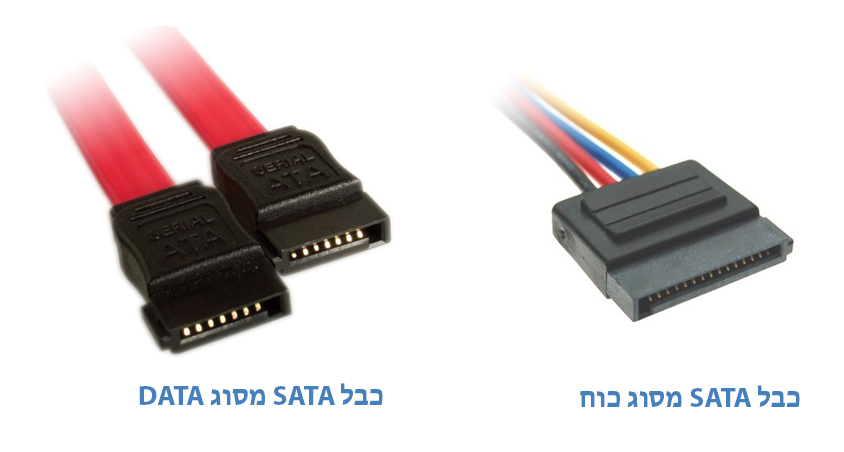

נתחיל את תהליך ההרכבה מהקשיחים וכונני ה-SSD: לאחר שמוקמו באופן הנכון עבור המארז שלכם, החיבור שלהם יתבצע מהכונן באמצעות כבלי SATA (אחד מסוג DATA, ואחד עבור מתח). במערכות ישנות יותר, IDE וכבל מולקס. כבלי ה-SATA מסוג DATA מחוברים הישר מלוח-האם, ואלו שמסוג מתח הישר מספק הכוח. כבלי SATA-DATA יגיעו עם לוח האם.

את חיבורי ה-SATA או ה-IDE ניתן לאתר בלוח במקומות שונים, אך המיקום הסטנדרטי הוא בצד ימין של הלוח, באמצע או למטה. חברו את הכבלים הללו באותו קו של שמירה על מראה נקי – כבלים אלו יכולים לעבור ללא כל בעיה מאחורי המארז, לכן קל לסדר אותם ולשמור איתם על מראה נקי.

sata

טיפ: אין מספיק כבלי SATA מסוג כוח? השתמשו במתאם ממולקס. מתאמים אלו קיימים בחנויות במחירים זולים למדי.

חיבור כונני 5.25" (צורבים) יעשה באותו האופן בדיוק – באמצעות כבלי SATA. כוננים אלו יש להשחיל מחוצות המארז לבפנים, לאחר הסרה של הפאנל המסתיר אותו בחלק הקדמי של המארז. במארזים רבים תהליך ההסרה שונה ומכיל פטנט מסויים, בעוד באחרים יש להפעיל כוח על מנת לתפוס ולהוציא אותם מבפנים. חברו את הכבלים כשאתם ממשיכים לשמור על מראה נקי, וקבעו את הכונן באמצעות הפטנט הנכון למארז שלכם.

סיימנו!

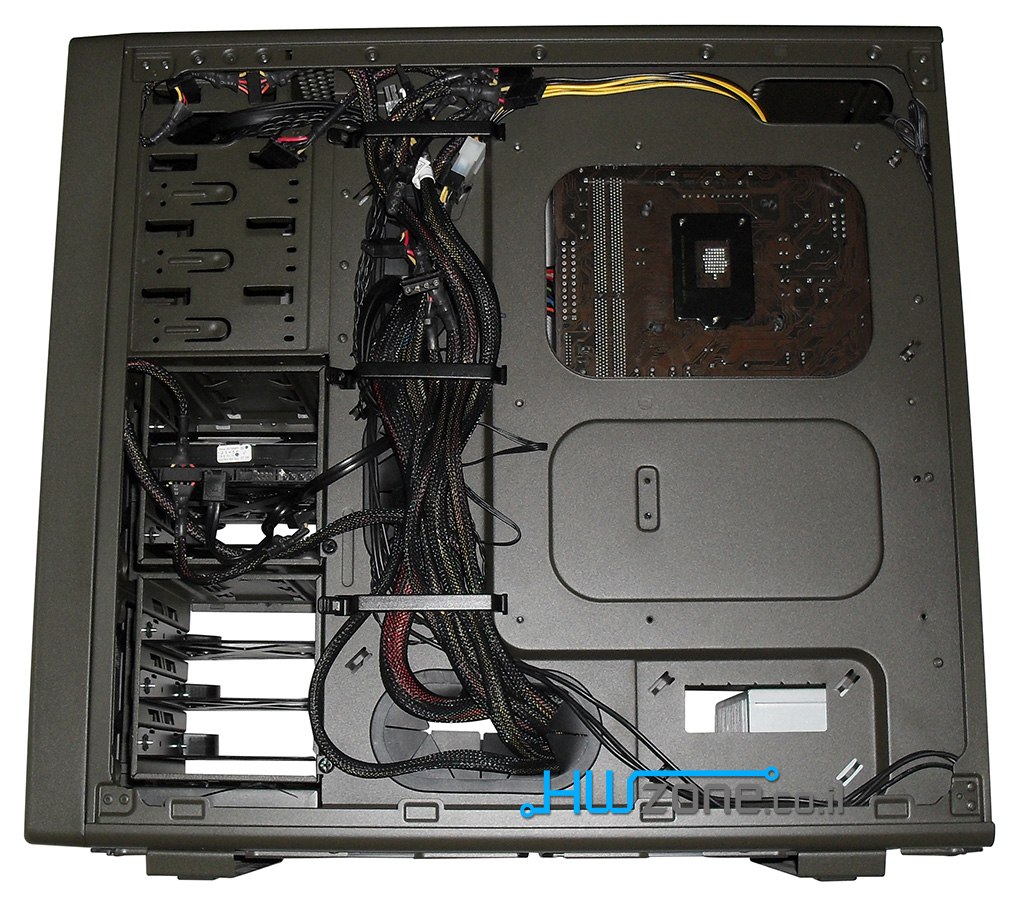

בשלב זה למעשה סיימנו עם ההתקנה, אך בגלל שלמדנו במדריך זה כיצד לעשות כבילה נכונה אנחנו לא יכולים פשוט לסגור את הדלת של המארז בגלל שיח שלם של כבלים מאחור – אל דאגה, זה רק סימן שעשיתם הכל נכון. באמצעות אזיקונים, נצמיד את הכבלים למארז. חלק זה כולל מלא תופסנים עליהם ניתן לתפוס את האזיקונים יחד עם הכבלים המוצמדים. עשו זאת בסבלנות, לאט לאט, עד שדלת המארז האחורית נסגרת ללא הפרעה.

טיפ: גוונו במקומות בהם תהדקו את הכבלים עם האזיקונים בכדי שלא ליצור צמה עבה מדי שרק תפריע בסגירת הדלת. יש לרוב מספיק מקום ותופסנים על מנת למלא את כל האזור.

ven36

לפני שנסגור גם את הדלת השמאלית של המארז, נחבר את המערכת לחשמל לראשונה על מנת לוודא שהכל עובד וחובר כמו שצריך. על מנת שהמערכת תעבור POST (תהליך ההפעלה הראשוני), היא צריכה מעבד, לוח, וכרטיס מסך (חיצוני או מובנה) תקינים ומחוברים כמו שצריך.

POST תקין יסומל לרוב על ידי צפצוף אחד קצר מתוך רמקול המערכת. במידה ואתם שומעים צפצופים חוזרים ונשנים, או צפצוף ארוך ודומיהם, תוכלו להעזר במאמר הבא על מנת לנטר את סוג הבעיה ולנסות לפתור אותה ולהבין מה לא חובר נכון. במידה ואין לכם התרעה, הדרך להבין אם נעשה POST תקין היא לחבר את המחשב למסך. במידה ולא – מומלץ מאוד להשיג התרעה, הוא נמכר בחנויות במחיר של ספרה אחת.

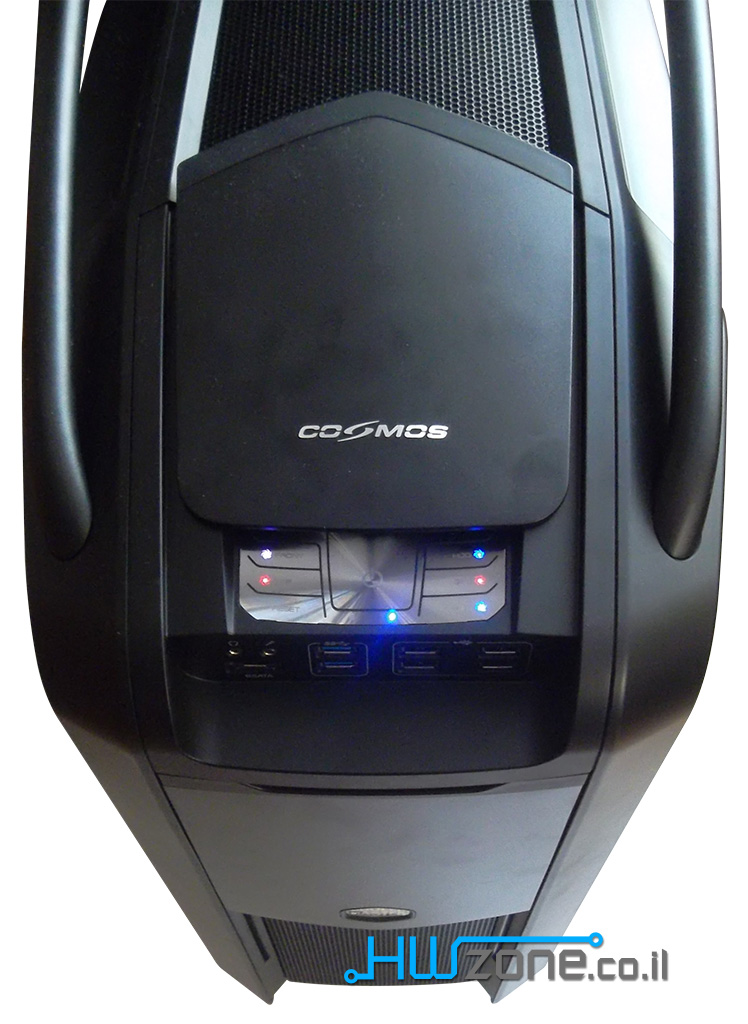

אם הכל תקין, הרי שההרכבה עברה בהצלחה ואפשר לסגור את דלת המארז. זכרו שמערכת תקינה דורשת תחזוקה מתמדת, לכן פעם בכמה חודשים מומלץ לנקות אבק מהמארז, מהמאווררים וגופי הקירור, וכמו כן למרוח משחה טרמית חדשה – פעולות שמצריכות לפעמים פירוק של כמה וכמה מן החלקים. התחדשו!

SAM_2001
