שלום. אני רוצה לבנות למחשב שלי PEAK METER . זאת אומרת שאני לוקח אחד מהכיסויים של ה 5.25" קודח בו שתי שורות של חורים בשביל לדים (כל שורה ערוץ אחד) , כל שורה 6 לדים. 3 ירוקים 2 כתומים ואדום אחד. וגם מפסק.

מאחורי הפאנל יהיה המעגל שיוזן מ 12/6 V מהספק, ויתחבר בפלאג PL סטריאו לכרטיס קול.

אני צריך את עזרתכם אם אתם יכולים להביא לי סרטוט של המעגל.

תודה.

אחי הגזמת. לפחות תסתכל

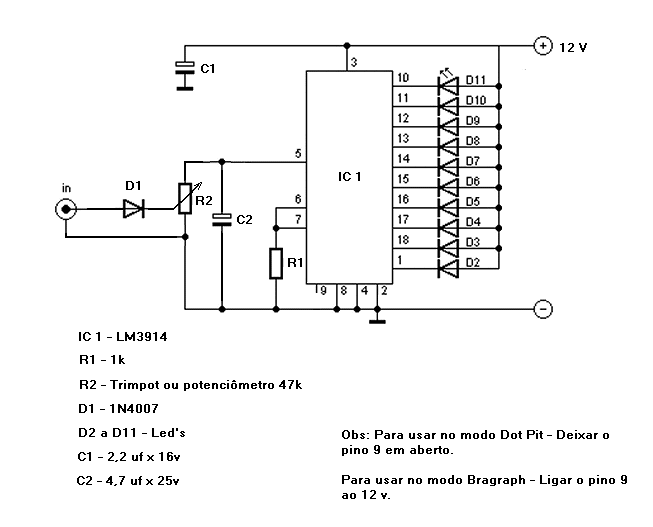

http://img.photobucket.com/albums/v97/Ganimedes/Esquemas/LedVUMeter.gif

=] היה בתיאור של הסרטון... מתחת לסרטון.

לרשום גם vu meter בגוגל היה נותן לך גם מספיק תוצאות...

http://images.google.co.il/images?q=vu%20meter%20circuit&oe=utf-8&rls=org.mozilla:en-US:official&client=firefox-a&um=1&ie=UTF-8&source=og&sa=N&hl=iw&tab=wi

בהצלחה.

המממממ... מוסיף שאלה:

איך הוא עבר מהמצב הראשון לשני? מה ההבדל בניהם?

והערה:אם 2 המעגלים יפעלו ביחד אתה לא צריך לבנות את אותו אחד פעמיים, אם כל מעגל יחובר לרמקול אחר אתה כן צריך לבנות אותו פעמיים =]

בשביל לעבור בין שני המצבים צריך לקבוע את פין 9 של השבב (קיצור ל-VCC, כמו לדוגמא 12V, כמדומני מפעיל את ה-Dot, אבל יכול להיות שזה הפוך, צריך לבדוק במפרט).

מה שכן, אני מציע לעבוד עם ה-3915 ולא ה-3914. למרות שהוא קצת יותר יקר, הוא לוגריתמי ולא לינארי, זה יותר מתאים לאודיו. זה לפחות מה שאני זוכר על הדברים האלה.
