ובכן זהו פרויקט חדש ... לא בהכרח פרויקט מודינג .. תקראו לו איך שבא לכם

זהו פרויקט שלא קשור למה שראיתם עד עכשיו או תראו בעתיד (מהעבודות שלי)

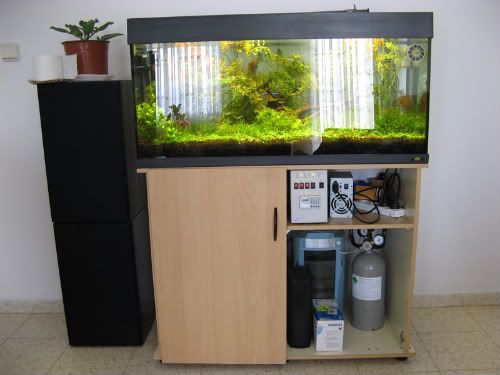

הכירו את האקווריום שלי :

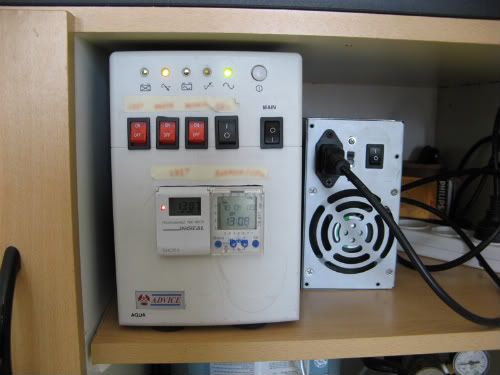

וזה מה ששולט עליו :

מה הכוונה שולט ?

קופסא זאת בעזרת הספק שרואים לידה שולטת על כל מה שקשור לאקווריום:

• תאורה

• משאבת אויר

• הזרמת CO2

• פילטר

• חימום


השליטה על התאורה האויר והCO2 היא בעזרת טיימר בו אני קובע את השעה להדלקת האור וכיבויו

ברגע שהאור נדלק גם מופעל השסתום שעל המיכל CO2 (שרואים מתחת לאקוורים בתמונה)

ברגע שאור נכבה נדלקת משאבת האויר

הסיפור : עד עכשיו קופסת השליטה עבדה כמו שצריך עד שיום אחד הספק בפנים החליט להישרף ביינתיים אילתרתי חיבור חיצוני לא יציב במיוחד

ואתמול מצאתי מארז חדש נוח יותר שיכיל את הספק וכל האלקטרוניקה הקשורה לזה.

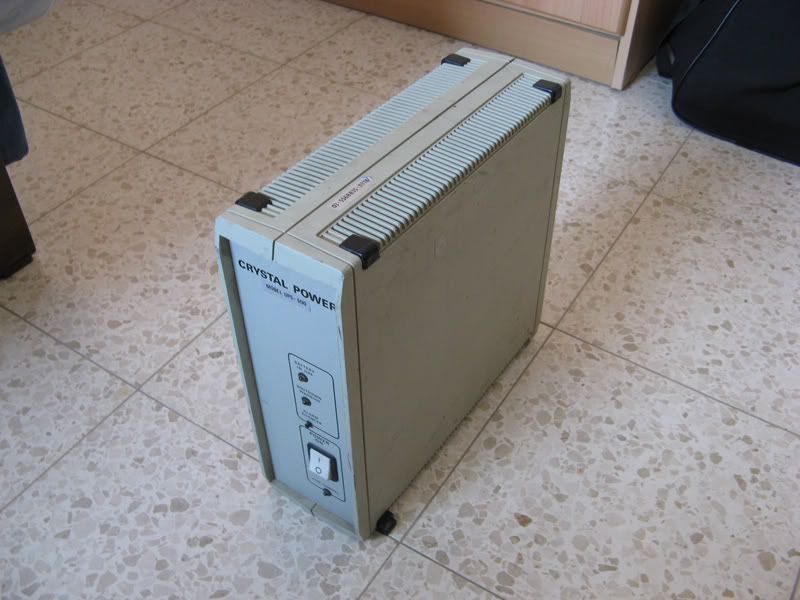

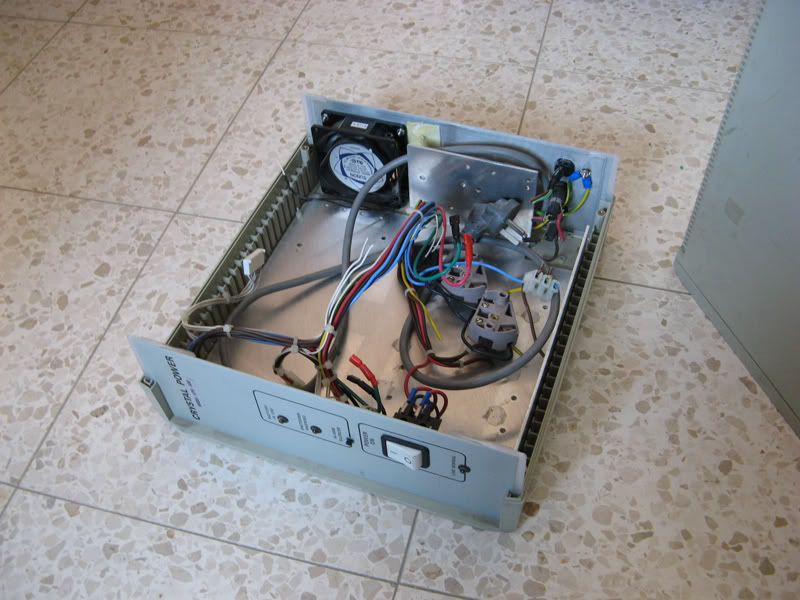

המארז: UPS ישן שהולך להתיכסח על ידי

הוצאתי ממנו את רוב התכולה והעבודה תתחיל בקרוב

אז ככה אני אשיג 2 לוחות אלומיניום חדשים לקדימה ולאחורה

מקדימה יהיו מפסקים והתצוגה של הטיימר שיאפשרו שליטה על כל הקטע

ומאחורה חיבורים ושקעים לכל הדברים

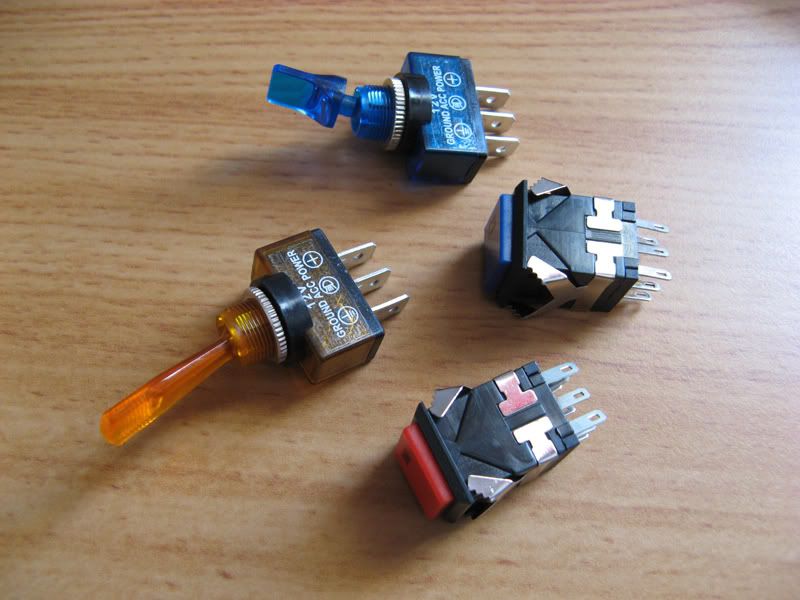

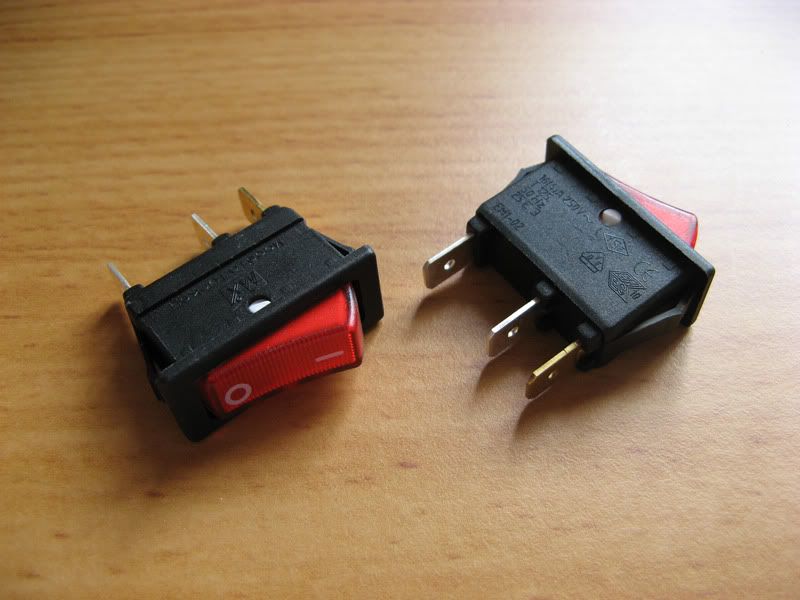

סתם תמונה של מפסקים שיכולים להיכנס לפרויקט

בהצלחה לי ;D

תגובות שאלות וכו ..

אביא עוד כמה תמונות של הטיימר ושרטוט שימחיש קצת את מה שהולך להיות

אתה הולך לבנות הכל חדש?(מעגלים חשמליים וכד')

או לקחת את הישן ולשים בקופסא החדשה עם שיפוצים וכד'?

בהצלחה

אתה הולך לבנות הכל חדש?(מעגלים חשמליים וכד')

או לקחת את הישן ולשים בקופסא החדשה עם שיפוצים וכד'?

בהצלחה

אני הולך להלחים מעגלים חדשים ותכלס דיי הכל מחדש חוץ מזה שאני לוקח 2 מפסקים מהמכשיר הישן

עדכון

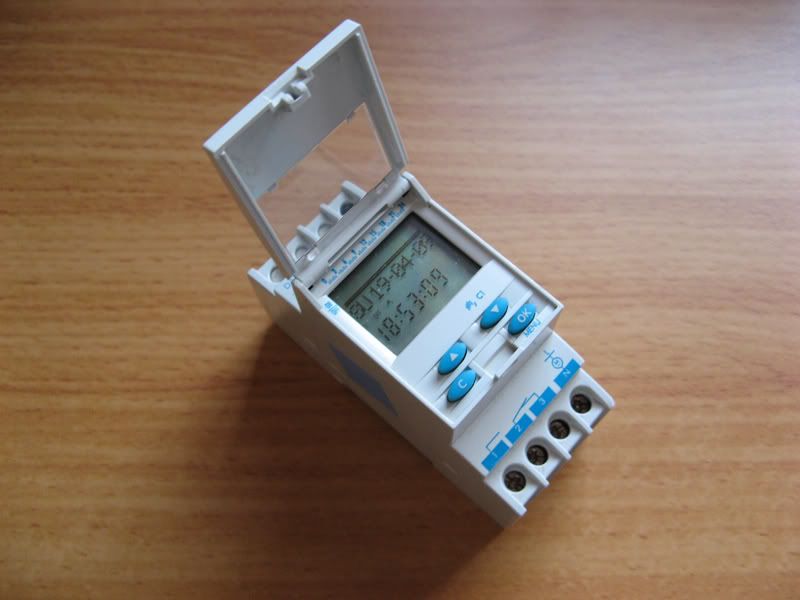

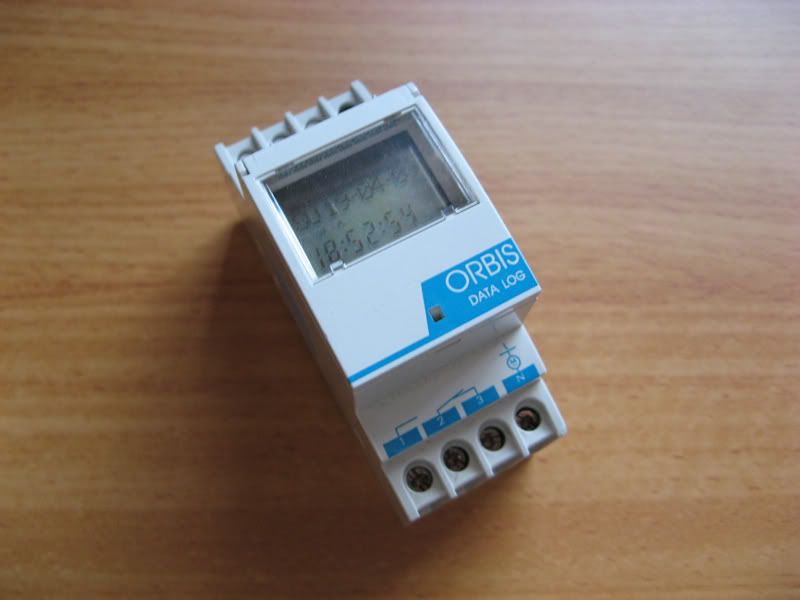

כמו שהבטחתי - הטיימר

טיימר דיגיטאלי חכם הניתן לתיכנות של עד 50 תוכניות (אני משתמש רק ב 2- הדלקה בשעה מסויימת הכוללת על כל השבוע וכנ"ל לכיבוי)

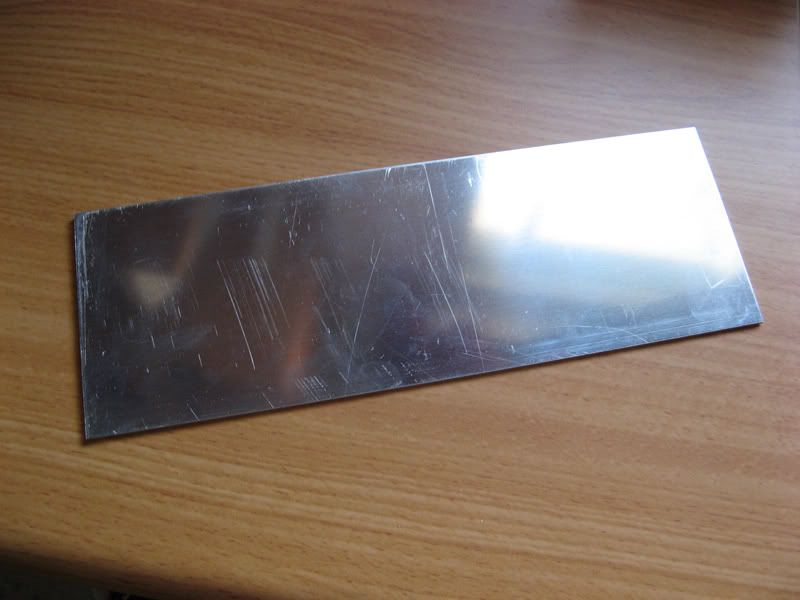

טוב אז חתכתי לעצמי 2 חתיכות אלומיניום חדשות שישמשו לפאנלים מאחורה ומקדימה

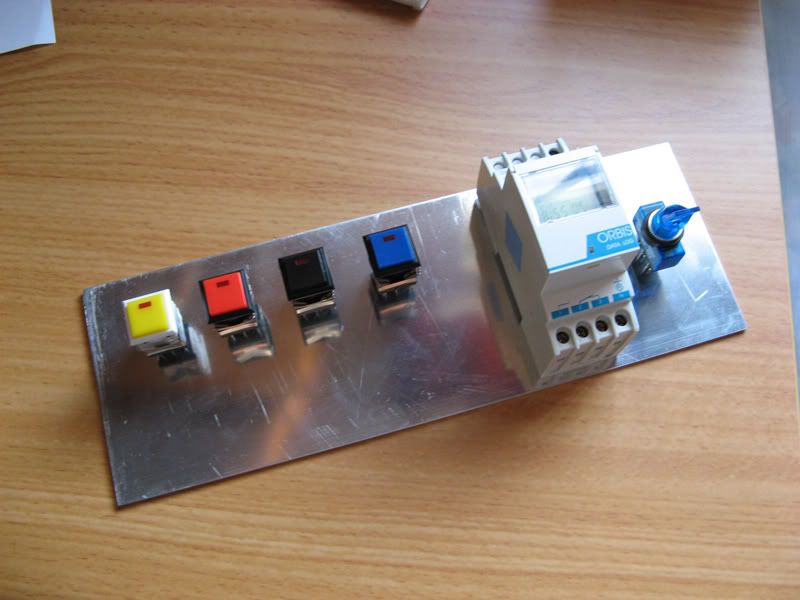

וכך בערך תיראה הבקרה רק עם תוספת של 2-3 לדים ועוד 2 מפסקים מהמכשיר הישן

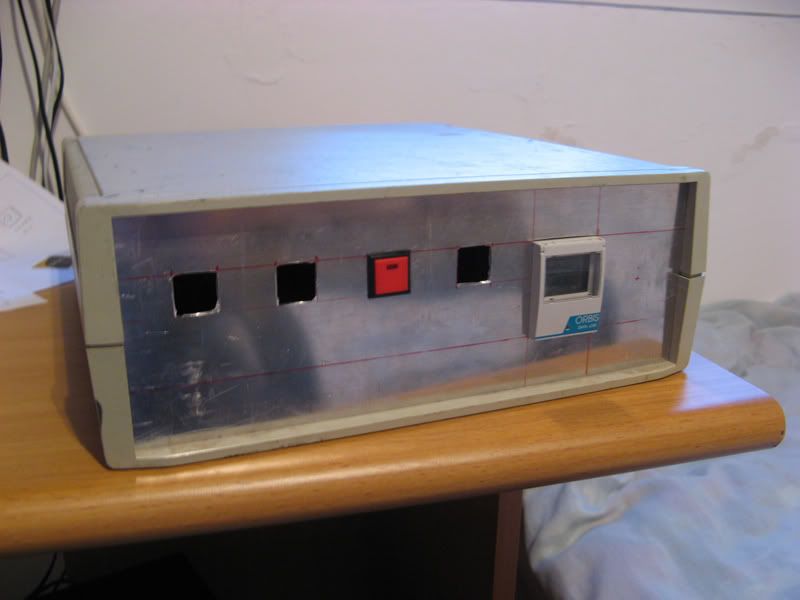

בצעתי את הסימון על הלוח הקדמי ומחר ככל הנראה אתחיל בחיתוך

תגובות .. :-\

נראה מגניב.

רק תשתדל לא לחשמל את הדגים שלך ;D

בהצלחה

^

דורי, איך חשבת צלופחים מחשמלים? הם קיבלו מכת חשמל מהאקווריום של UGRIP!

בכל מיקרה, נראה אחלה ומאוד מעניין בהנחה שאתה בונה הכל מ-0 ומלחים את כל הלוח לגמרי לבד. (סכמה שאתה בנית או לקוחה מהרשת?)

הרבה בהצלחה ומחכה לעידכונים!

נראה מגניב.

רק תשתדל לא לחשמל את הדגים שלך ;D

בהצלחה

^

דורי, איך חשבת צלופחים מחשמלים? הם קיבלו מכת חשמל מהאקווריום של UGRIP!

בכל מיקרה, נראה אחלה ומאוד מעניין בהנחה שאתה בונה הכל מ-0 ומלחים את כל הלוח לגמרי לבד. (סכמה שאתה בנית או לקוחה מהרשת?)

הרבה בהצלחה ומחכה לעידכונים!

סכמה שאני תכננתי ... ממש לא מסובך אנסה לצייר אותה בקרוב

עד עכשיו אף אחד לא התחשמל ... חוץ ממני

עדכון

טוב אז חזרתי מוקדם מהבסיס והתחלתי לחתוך ... שלפתי את הדרמל שלי הלבשתי עליו דסקית מחוזקת עם EZ-LOCK (משו טוב)

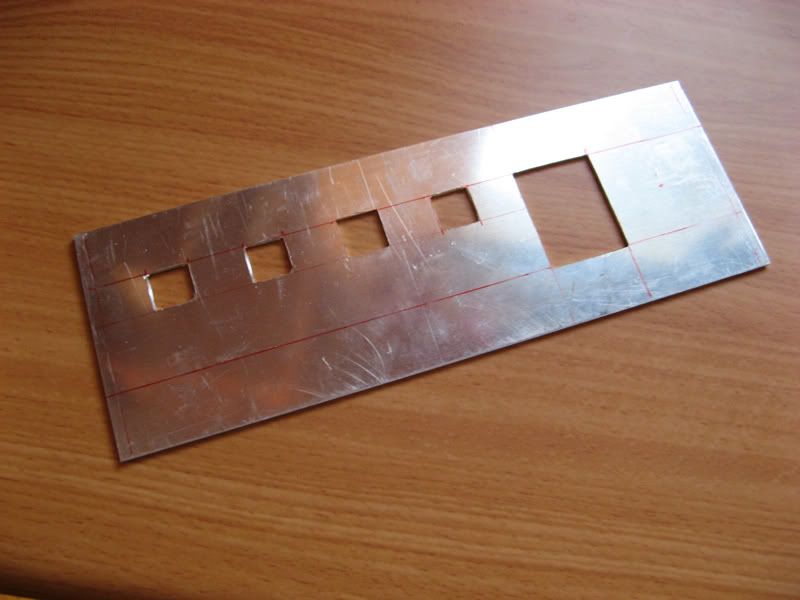

והתחלתי לנסר את הפאנל וגם עיבדתי את החור לטיימר ואת החור ה2 של הכפתורים

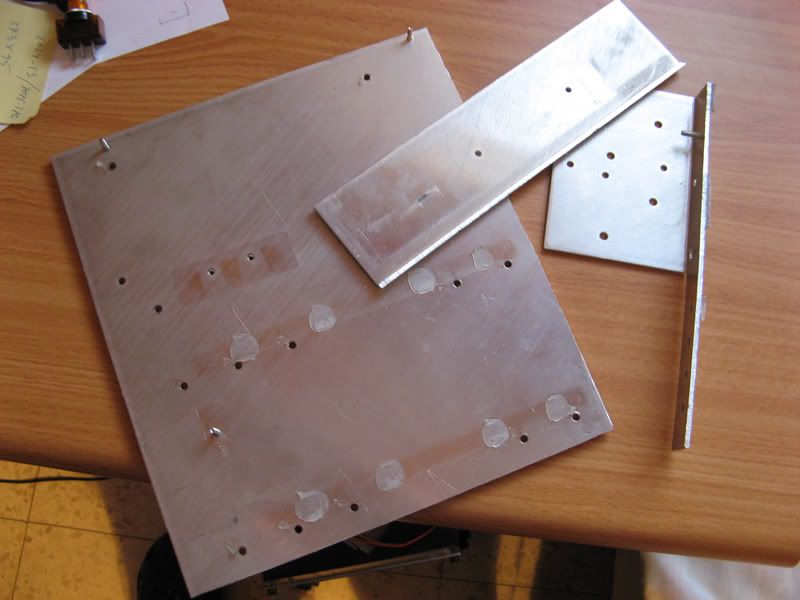

בנוסף גם חתכתי את פלטת האלומיניום שבאה בתוך ה UPS שתענה לצרכיי

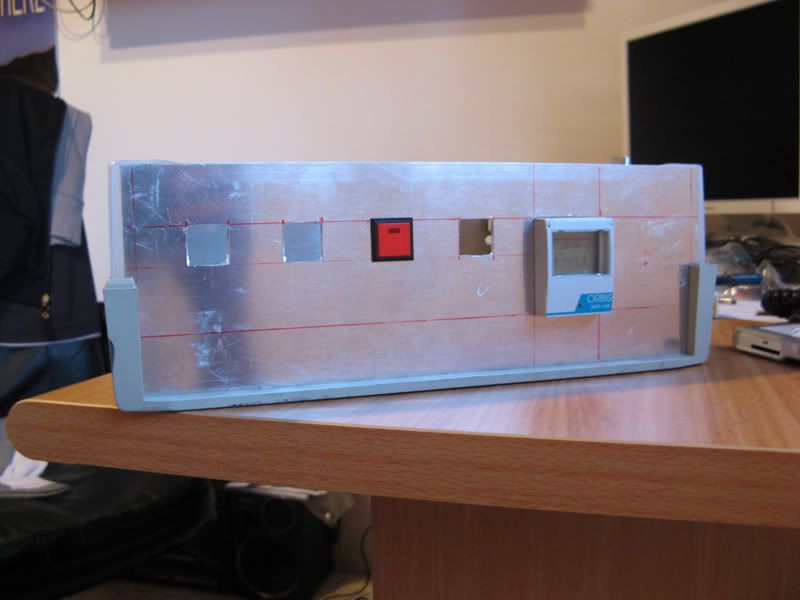

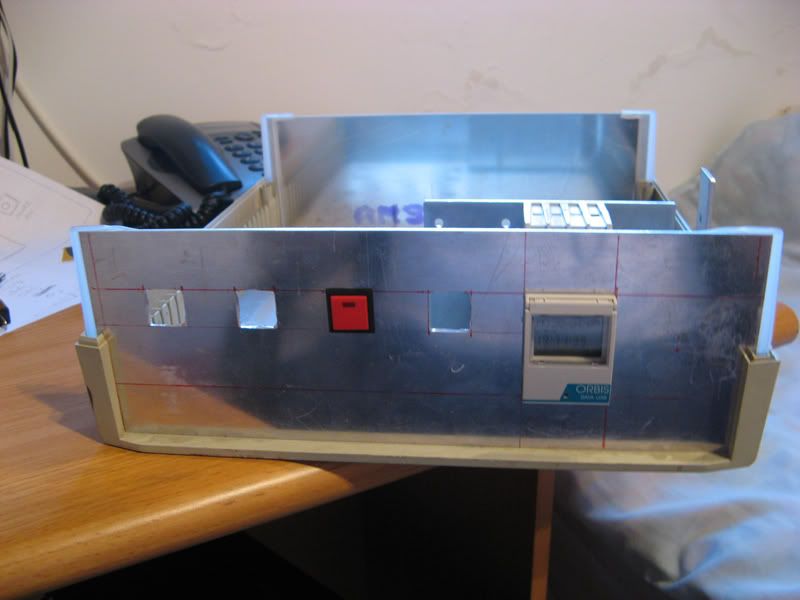

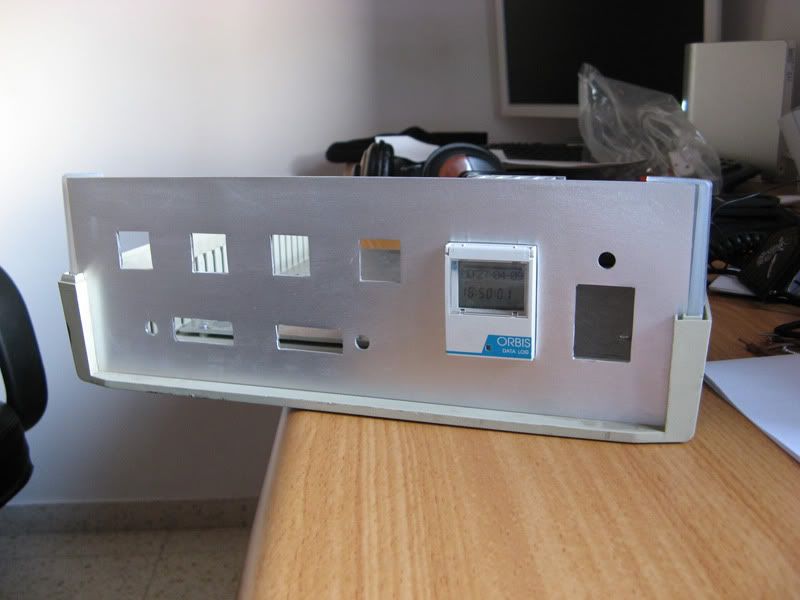

וכך זה נראה ביינתיים

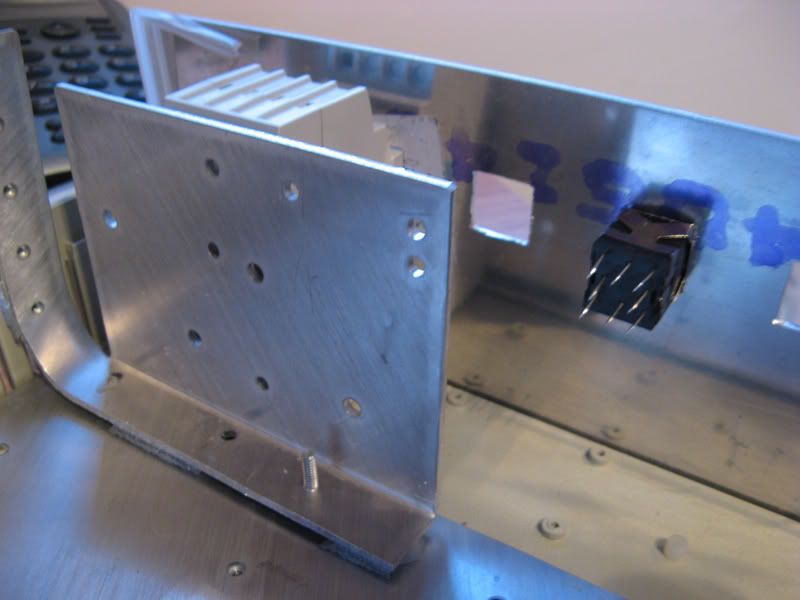

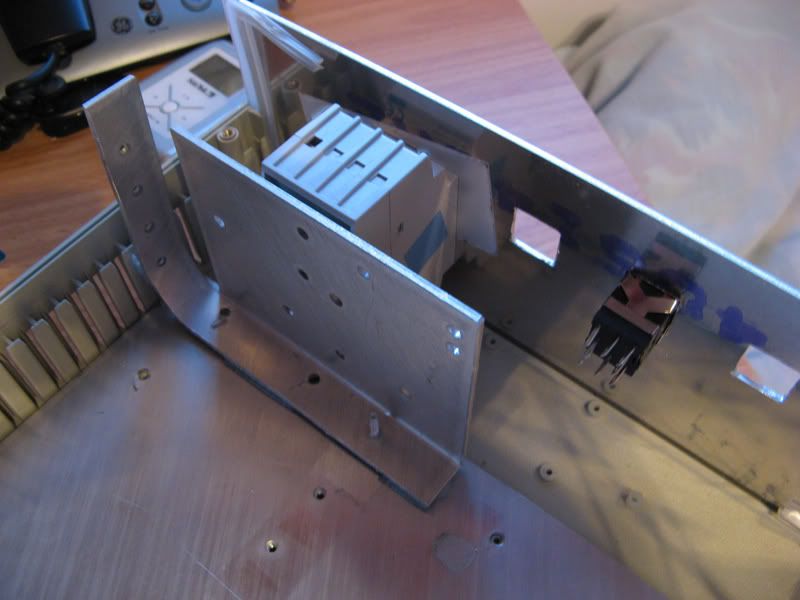

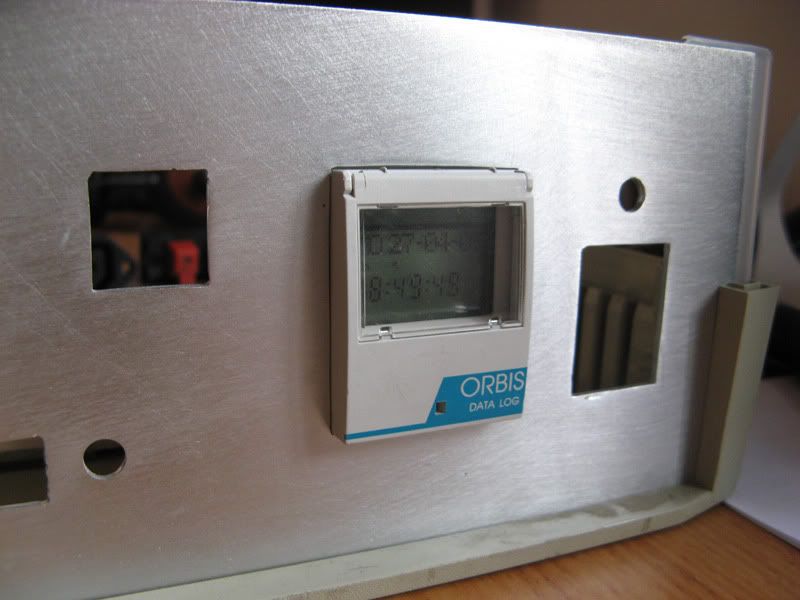

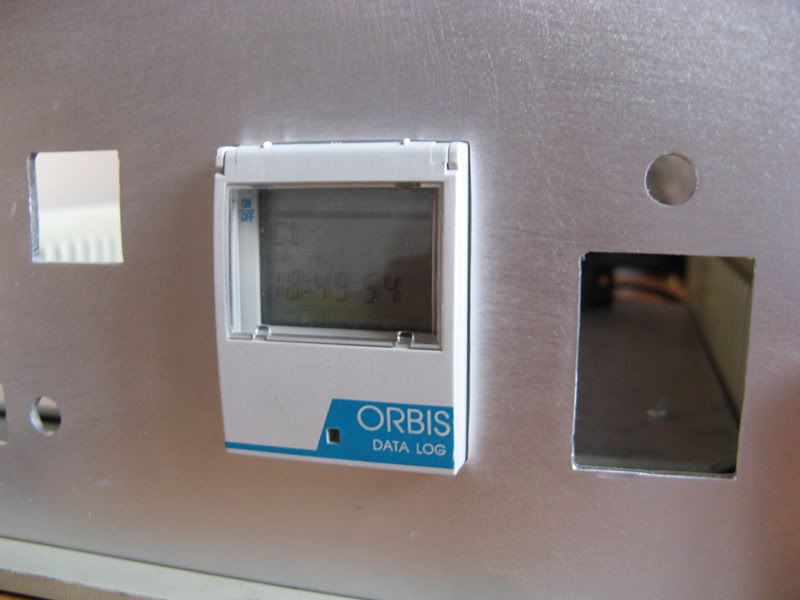

כך הטיימר הולך להיות מחובר - האלומיניום שחתכתי (שהולך להיחתך עוד קצת למידה מתאימה)

הולך להתחבר לפלטה התחתונה ולתמוך/להחזיק את הטיימר

הטיימר עצמו ישב על מין ברזלצ'יק (שיוצג בעדכונים באים) שתתחבר לאלומיניום מאחוריו

(לא לדאוג כמו שאמרתי החלק העקום יעוף ושטח הלוחית עצמה יקטן)

ולסיום (סתם)

חשוב לציין כי כל המארז והאלומיניום יצבע (כנראה בשחור) ... סתם לכל מי שתהה

או שרק הפלסטיק יצבע בשחור והאלומיניום יהיה מוברש כמו בפרויקט הLightning שלי

תגובות :

שלום µGrip,

יש לך אקווריום (הולנדי ) יפה מאוד!

אך שמתי לב שאתה משתמש במשאבת אוויר - משהו שלא ממש צריך, היות והצמחים מכניסים אוויר.

בנוסף לזאת, הייתי מציע לך לשים בריסטול שחור מאחורי האקווריום, כרקע - זה יוצא הרבה יותר יפה מקיר לבן..

הייתי מעלה תמונה של האקווריום שלי, אך הוא איננו במיטבו עכשיו, מכיוון שאנחנו (אני ואבא שלי) פותחים אקווריום מלוחים חדש (Red Sea Max אם אתה מכיר), מה שדורש הרבה תשומת לב.

במידה ואתה רוצה, כאשר האקווריום קצת יסודר, אני יעלה לך תמונה.

אגב, אנחנו גם עשינו קצת מודינג לאקווריום שלנו - הוספנו נורת PLL 55W ו-T4 14W שנשרפה לנו ואנחנו נחליף אותה בקרוב ל-T5 24W .

בברכה,

דני ליסיאנסקי.

תודה .

למשאבת האויר יש סיבה .. האור באקווריום פועל במשך 12 שעות וב 8 מהם יש אור בחוץ

בשאר השעות שהאור כבוי ויש חושך נדלקת המשאבה סתם למקרה חירום .. הדלקתי אותה על עוצמה נמוכה וחיברתי לאבן אויר קטנה שמוציאה עמוד קטן של בועות

היות והכל היה אוטומטי ויום אחד נדפקה לי המערכת הזאת האקווריום שלי עבד שבועיים ללא CO2 כלל

זה הוציא את הצמחיה קצת מאיזון וחלק ממנה (בצדדים הקיצוניים) התדלל ..

אך לפני כל זה הקיר האחורי היה מכוסה בצמחיה וממש בקושי ראו את הקיר .. אם בכלל

לפני שהכנסתי CO2 וצמחיה רצינית לאקווריום היה לי טפט כזה מסריח של צמחים שפשוט לא היה בא לי עליו כבר

אני אשקול את עניין הבריסטול דווקא רעיון טוב..

יש לי עכשיו 2 נורות T5 שאני לא בטוח באיזה עוצמה הן

שפצרתי קצת את מכסה האקווריום כדי להכניס את הנורות ולאפשר סגירה טובה

בהצלחה לך עם האקווריום המלוח החדש .. דורש המון סבלנות ותשומת לב .. לא לרמה שלי

והאקווריום שלי מקרוב :

ותמונה גדולה : http://i214.photobucket.com/albums/cc43/Blinkergrip/AquaControl/IMG_2805.jpg

איפה כל הדגים?

כזה אקווריום ורק דגים קטנים? :-\

יש לי 2 להקות של דגים קטנים

איזה 5-7 קרדינאלים

ועוד 15 לא זוכר איך קוראים לזן הזה הם שקופים עם ראש אדום

3 + 1 + 1 דגים מנקים כאלה שגם אין לי מושג מה שמם

כן צריך להרחיב את הלהקה של הקארדינאלים

והאקווריום רק 180 ליטר זה עוד דיי קטן

אבל מה דגים קטנים בלהקות לדעתי זה הרבה יותר יפה מדגים גדולים ... מנסיון

יא חביביתי, איזה עסק יקר זה.. :-\ לא ראיתי את זה כזה יקר...

180 ליטר המיכל הזה? ואני עוד חשבתי שהוא גדול, אבל קטן בהשוואה למגה אקווריומים... בוא נגיד ככה- מה נפח של אקווריום רגיל? (מחליפים מים אחת לכמה זמן?)

שוב פעם בהצלחה "גריפי"

נ.ב-

תמונה רחבה אייכותית טובה של האקווריום של רק התוכן שלו תהיה ממש יפה לשימוש כ-באקראונד (רקע..)

עדכון

היום הייתי בתל אביב והבאתי כמה דברים מאבן אלקטרוניקה

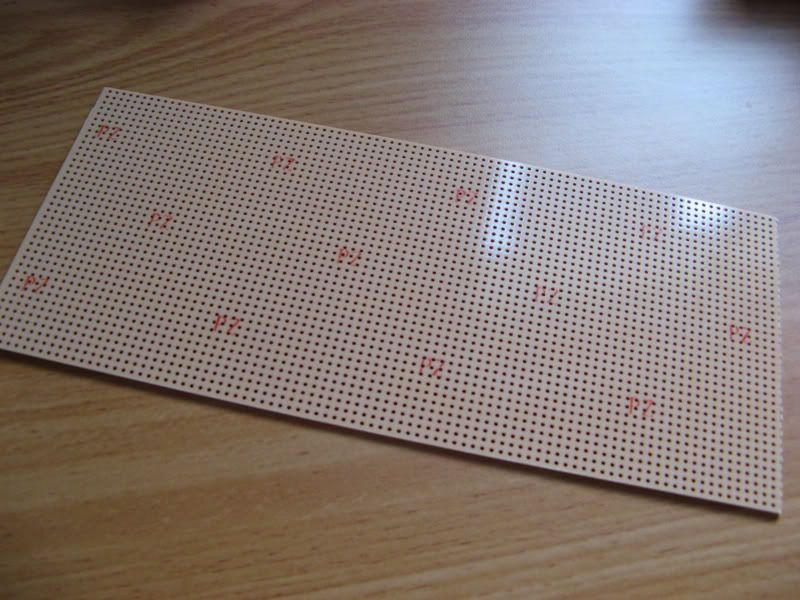

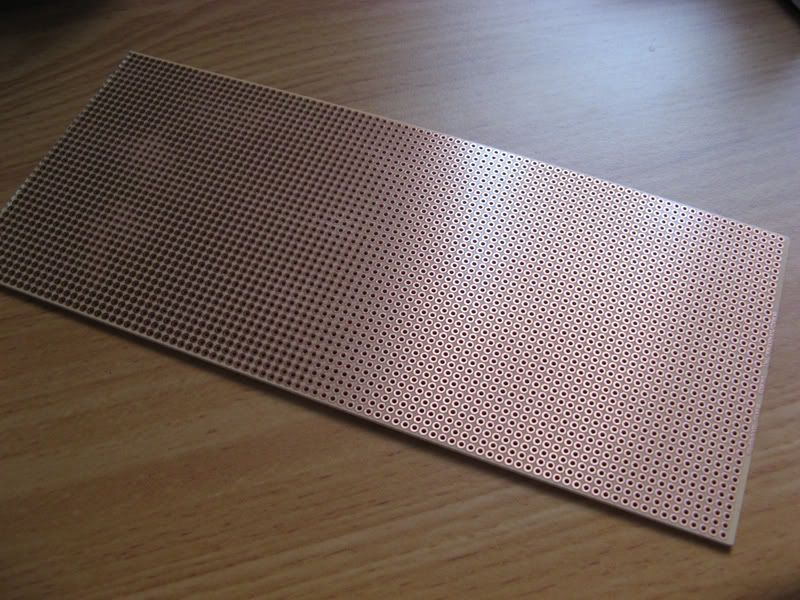

קניתי לוח הלחמות (סוף סוף)

נקודות בודדות

בידוד מתכווץ 3mm

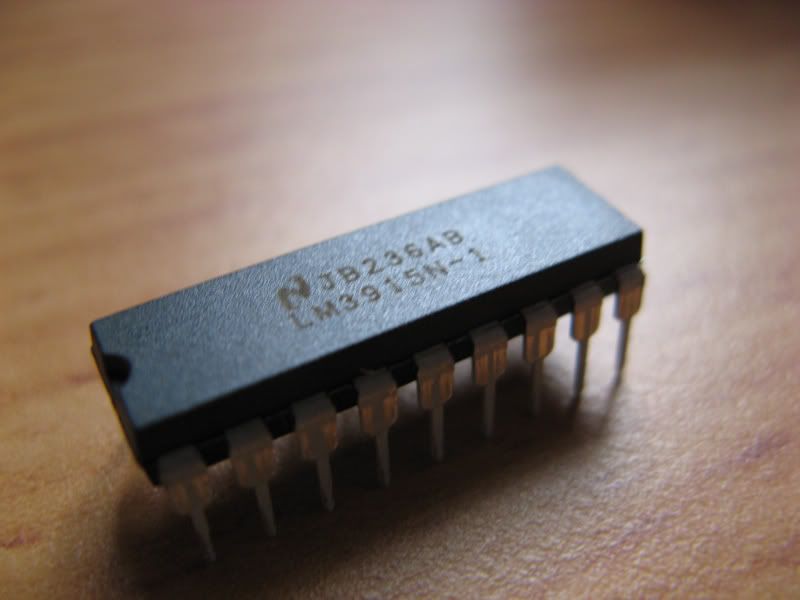

וגם LM3915 שלא ממש קשור לפרויקט אבל צילמתי אותו :] (יקר החרא הקטן הזה)

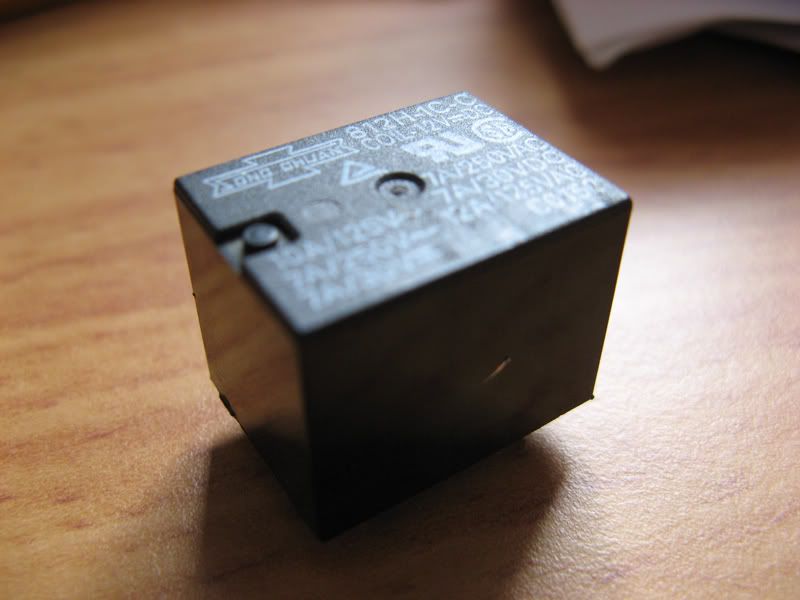

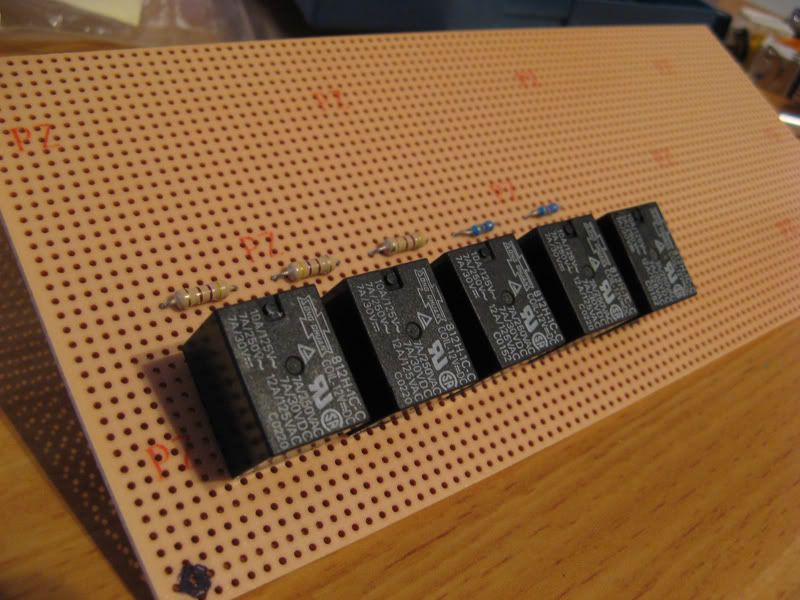

והכירו את מרכז הפרויקט ממסר = Relay שברגע שהוא מקבל 12V לסליל שלו הוא פועל כמו מפסק

ויש 5 כאלה

טוב אז מחר בתכנון לסיים לחתוך לחורר ולעבד את הפאנל הקדמי וגם האחורי שעדיין זקוק לתכנון

להלחים את כל מה שאני יכול כלומר את המעגל הפנימי ללא חיבור למפסקים

לקבע את הטיימר ואת הלוח של הספק והלוח החדש שאלחים

קיצור כמעט לסיים את הפרויקט

יאאלה תגובות

ואו מוצף

יאללה עדכון עם הרבה תמונות

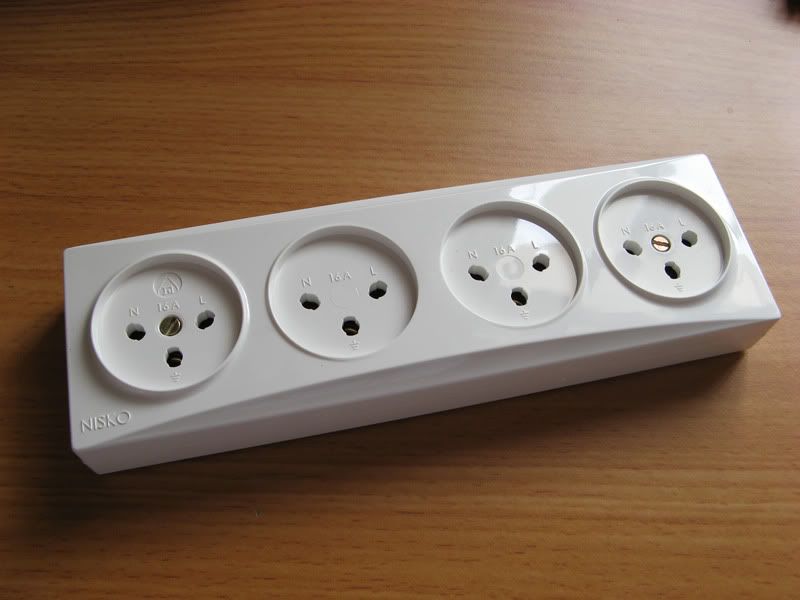

קניתי כמה דברים - מפסקים שקעים

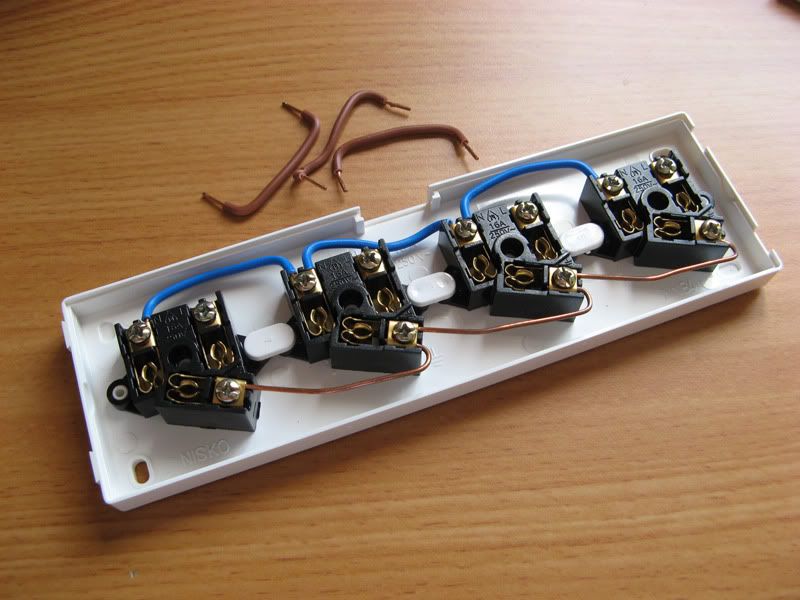

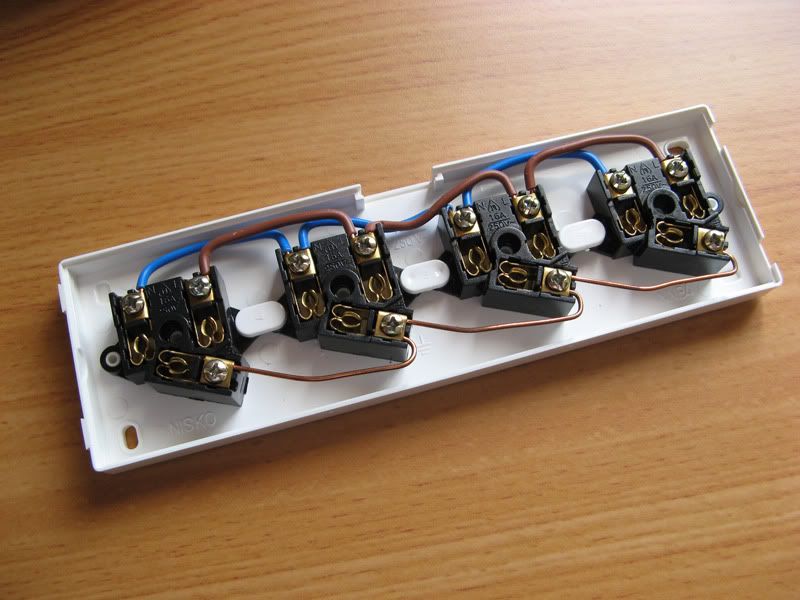

פירקתי כמה חרטות והרכבתי אותם

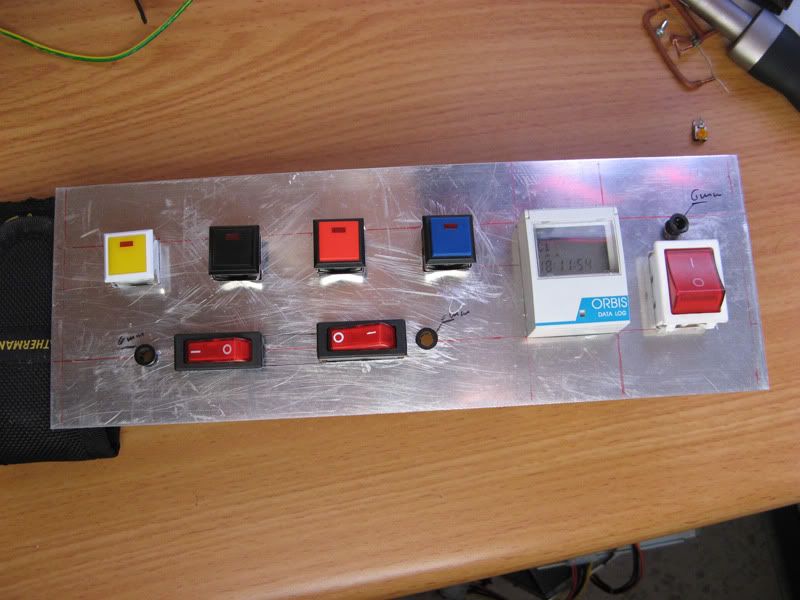

גזרתי חתכתי שייפתי עיבדתי הלחמתי קדחתי הברזתי :

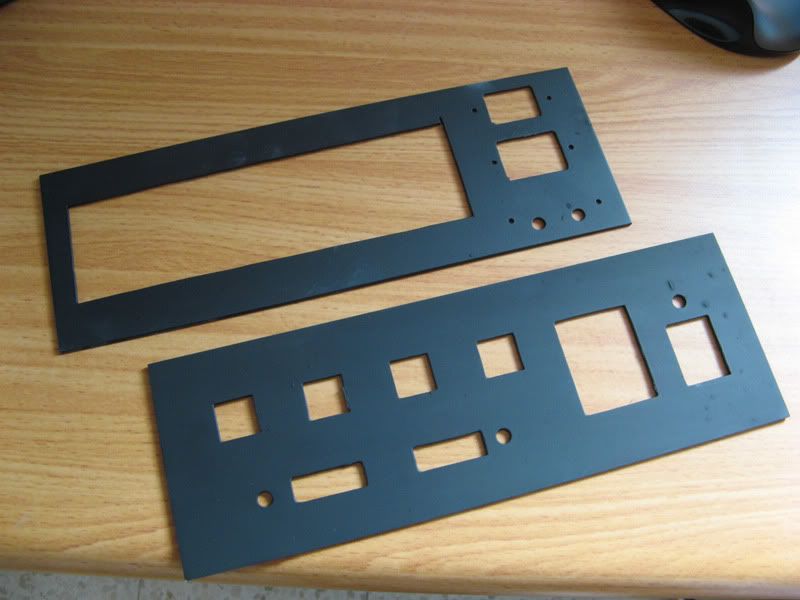

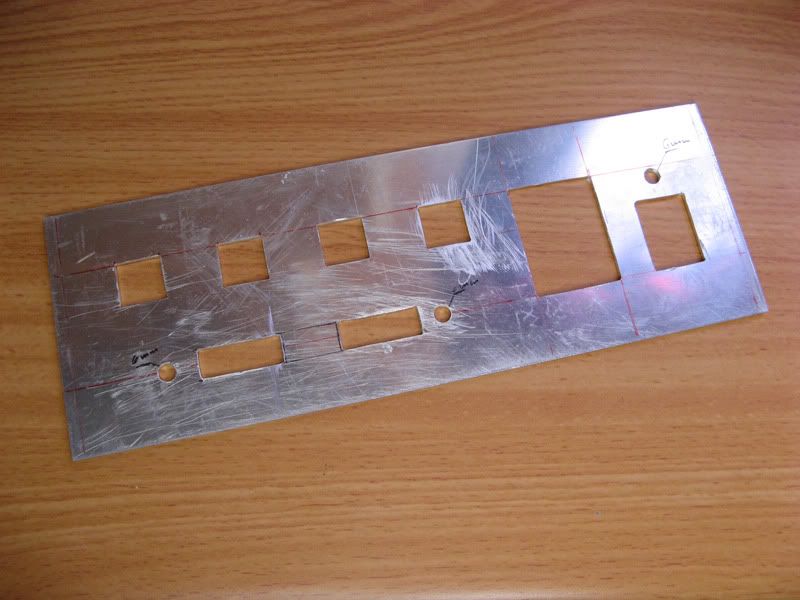

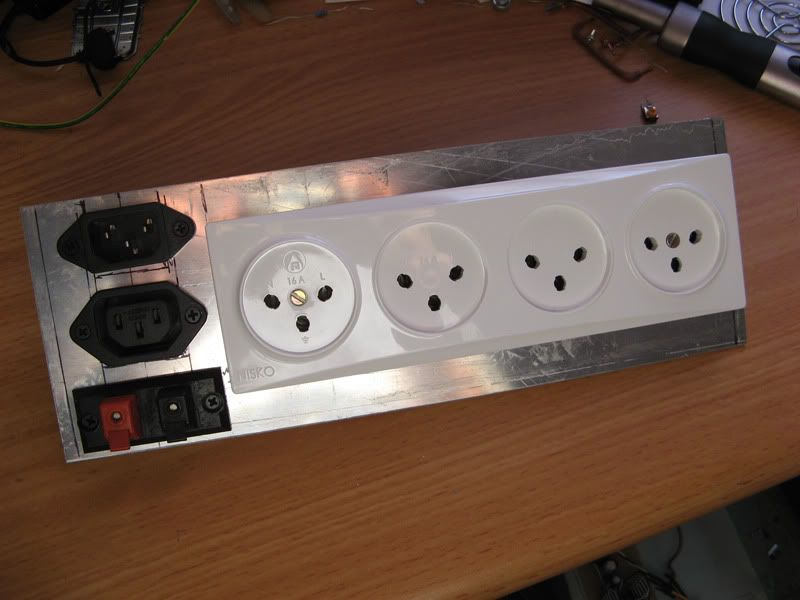

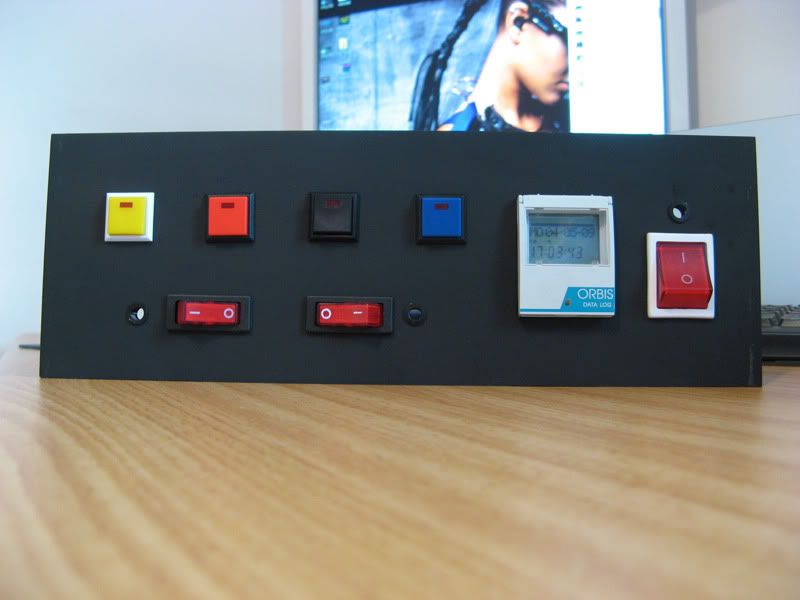

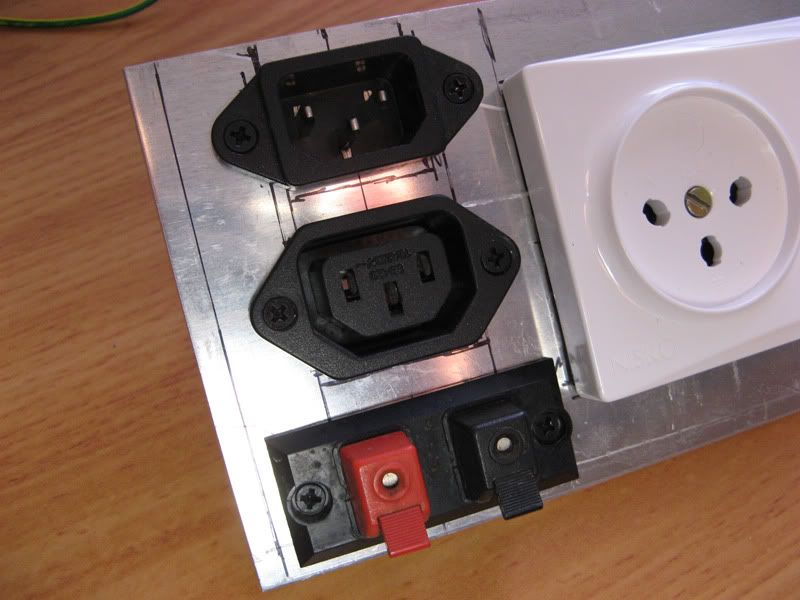

הפאנל חתוך ומעובד

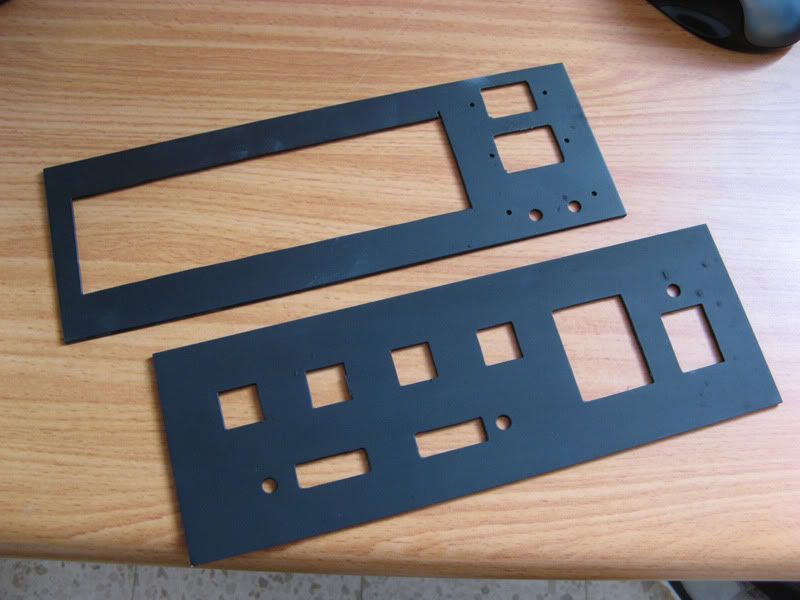

הפאנלים צבועים

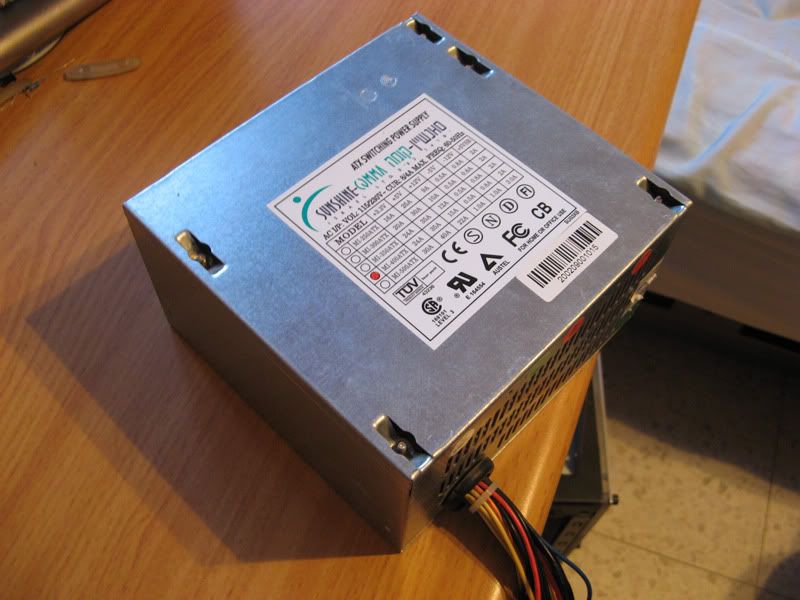

הספק שפירקתי

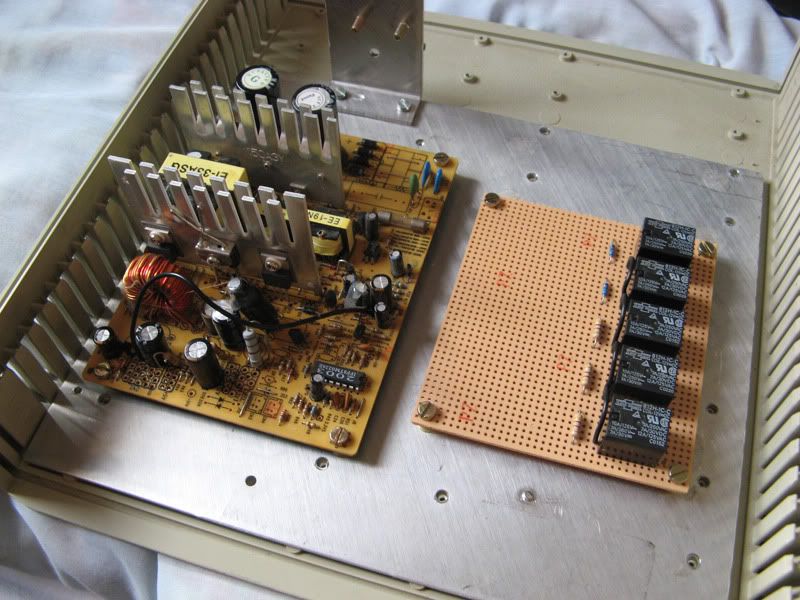

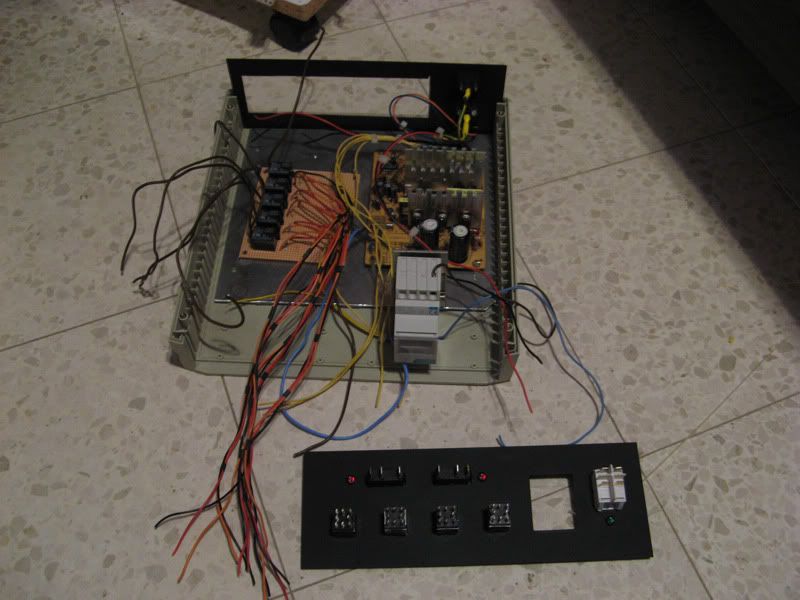

הלוחות בפנים

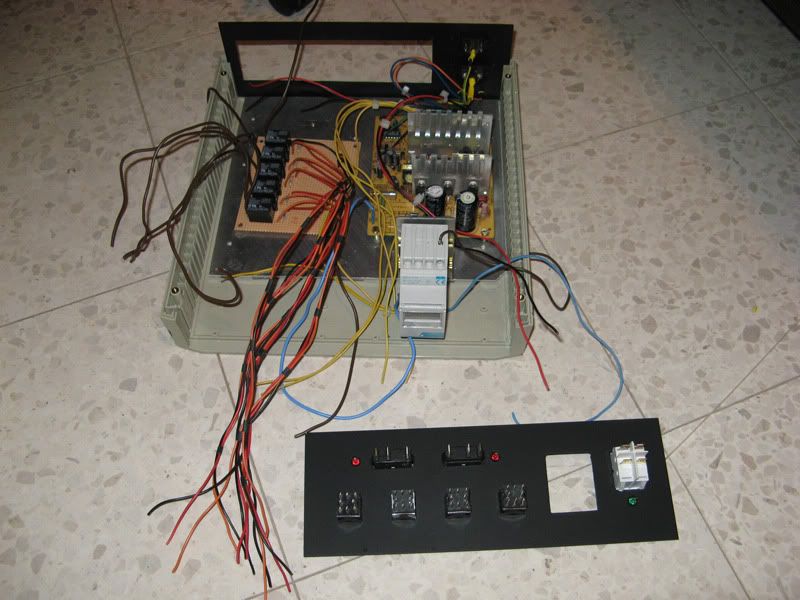

וככה זה נעצר היום

מחר כנראה יסתיים הקטע של האלקטרוניקה

וישאר רק לעשות חור למאוורר במכסה פלסטיק ולצבוע אותו

צפוי מחר וידאו של איך זה פועל

יוריפ

תגיד אתה לא מחבר נגד הספק ביציאה מהספק ..?

בשביל מה ?
