איך אפשר להשאר אדיש למראה הזה?
לחץ להגדלה |
את הלוח מקשטת ערכת הנושא המוכרת של שחור ואדום בוהק. קירורים שחורים, ממשקי PCI-Express אדומים וכו'.
לחץ להגדלה |
מערך ממשקי ה-PCI-Express מתאים ל-SLI או CrossFireX של כרטיסי מסך (תלוי כמובן במה תבחרו). בלוח האם הזה לא נמצא PCI. בנוסף לממשקי ה-PCI-Express X1 הקטנים, רוחב הפס מחולק בצורה זו בגדולים (באדום):
ממשק עליון שחור: רוחב פס X4 בתצורת PCI-Express 2.0
ממשק עליון: רוחב פס X16, כשהאמצעי והתחתון מאוכלסים הוא יורד ל-X8
ממשק עליון: רוחב פס X16, כשהאמצעי והתחתון מאוכלסים הוא יורד ל-X8
ממשק אמצעי: רוחב פס X8, גם כשהראשון לא מאוכלס. חולק רוחב פס עם התחתון ויורד ל-X4 כשהוא מאוכלס
ממשק תחתון: תמיד יעבוד ברוחב פס של X4. בשונה מלוחות Z77 רבים, ממשק זה עדיין עובד בתקן 3.0 (במידה וכמובן משתמשים במעבד Ivy Bridge התומך) בשל העובדה שרוחב הפס שלו מגיע ישירות מהממשק השני.
בגב לוח האם נמצא כמובן את כל היציאות האחוריות, 4 יציאות USB 2.0 סטנדרטיות בנוסף ל-4 יציאות USB 3.0, יציאות התצוגה DisplayPort ו-HDMI, eSATA ו-Ethernet, יציאות אודיו 7.1 ערוצים אנלוגיות בנוסף ליציאה אופטית דיגיטאלית. בחלק העליון כפתור שחזור ביוס וכפתור ה-USB BIOS Flashback שמאפשר שחזור ביוס מאחד על כונן USB נייד במקרה של חוסר יכולת לאפס אותו. האפשרות הזאת יכולה להיות מצילת לוחות לאוברקלוקרים רבים שכן גם אני נתקלתי בעבר בלוחות אם ללא יכולת שחזור ביוס שפשוט הפכו לפסל לא סביבתי במיוחד. הכפתור הזה, משמש גם ל-ROG Connect. למי שלא יודע, ROG Connect מאפשר שליטה בכל האופציות החשובות להמהרה בביוס ע"י חיבור בקר חיצוני דרך ממשק ה-USB.
מבחינת התממשקות SATA, לוח האם הזה טיפה חורג מהנורמה. ערכת השבבים Z77 מסוגלת להעניק 4 יציאות SATA II ופה אנחנו מקבלים רק שתיים. במקום שתי יציאות נוספות מהסוג הזה אסוס החליטה להציב שבב ASMedia שנותן 4 יציאות SATA III, זאת בנוסף לעוד 2 יציאות SATA III שמגיעות מערכת השבבים. אני אישית עדיין מאמין בחשיבות SATA II ובמתן עדיפות ליציאות שמגיעות מערכת השבבים על פני שבבים צד שלישי. אם זה היה תלוי בי? שתי יציאות SATA III של ASMedia – החוצה, שתי יציאות SATA II של אינטל – פנימה.
לחץ להגדלה |
בחלקו העליון של הלוח ליד מערכת אספקת הכח למעבד נמצא כמובן את מחברי החשמל, מסוג 8PIN ו-4PIN. אין חובה לחבר הכל, רצוי לחבר את חיבור ה-8PIN לפחות לאספקת כח שתעבור דרך כל שלבי המתח ותצא כאספקת חשמל יציבה ככל הניתן. למעבדי Core משני הדורות האחרונים מדובר במספיק שקעי חשמל גם להמהרה הכבדה ביותר תחת חנקן נוזלי והליום נוזלי וסידור אספקת חשמל שכזה לא יהווה מגבלה.
ליד הכפתורים בלוח האם נמצא את הנקודות לבדיקת מתח באמצעות רב-מודד של רכיבים במערכת. אני תמיד בעד העניין, אך אני לא מעריץ את הרעיון של שימוש בתושבות אשר לא עשויות מפלסטיק למחטים של רב מודד. הייתי שמח לראות את אסוס משתמשת בתושבות פלסטיק לצורך זה, בדומה לאסרוק.
בחלקו הימני עליון של לוח האם נמצאים אותם הכפתורים שכבר הפכו מוכרים לבוני המחשבים והממהירים באשר הם – הדלקה וכיבוי, אתחול ו-Go_button (ידוע בדורות קודמים כ-MemOK) שאחראי להגדיר את הזכרונות בהגדרות שיאפשרו אתחול ועליה בטוחה לביוס.

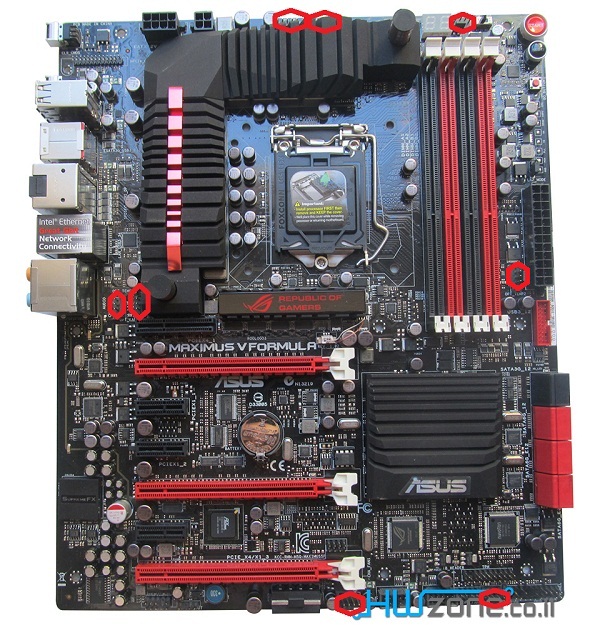

מבחינת חיבור מאווררים אסוס מפנקת ונותנת לא פחות מאשר שמונה חיבורים "חכמים" מסוג 4PIN בלוח האם. המשמעות של "חכמים" היא פשוט בכך שמאווררים תומכים זוכים לשליטה מלאה במהירות פעילותם, בין אם ע"י המשתמש בצורה ידנית ובין אם נקבעה להם תוכנית עבודה אוטומאטית.
מבחינת סאונד אסוס שוב מספקת את הסחורה והפעם אין צורך בכרטיסי קול מגושמים. Maximus V Formula מצוייד בליבת SupremeFX IV שמקבלת איזור מוקדש משלה בלוח האם לכל הרכיבים האלקטרוניים אשר מבודדים ככל האפשר מרכיבים אחרים ע"ג הלוח למניעת הפרעות והגברת איכות השמע. כרטיס קול מתקדם, פחות הכרטיס.
מערכת הכח בלוח האם הזה בנויה מסידור של 8+4 פאזות, כאשר 8 מוקדשות אך ורק למעבד, 4 האחרון לליבה הגרפית המובנית במעבד בלבד. מדובר בכמות מאוד נדיבה של קבלים, סלילים ומייצבי מתח לדבר שלא תמיד בראש סדר העדיפויות של המשתמש המתקדם. אני אישית לא כל כך מרוצה מההחלטה והייתי שמח לראות אם רק 2 פאזות היו מוקדשות לחלק זה, ו-2 נוספות למעבד.
ע"ג אותה מערכת כח מתקדמת מוצב גוף הקירור עשוי האלומיניום. מדובר בגוף כבד למדי ובעל קיבלת טרמית מספקת גם להמהרה מתקדמת של מעבדים. אין ממש צורך להשתמש בקירור מים דרך הצינור פשוט בשל העובדה שצריכת החשמל הנמוכה של מעבדים כיום פשוט לא מהווה איום על גוף קירור שכזה. אלה שיעשו זאת, ככל הנראה יעשו זאת בשביל אסתטיקה.
