תכנון וחישובים
דבר ראשון לפני ההליכה לחנות יש לדעת כמה זרם צורך כל מאוורר, אסור כאן לעגל פינות, אחרת רק צרות.
כדי לבדוק כמה צורך (אמפר) כל מאוורר יש להסתכל על התווית שלו ולקרוא כמה אמפר הוא צורך, לרוב:
במידה ולא רשומה הצריכה, יש למדוד אותה ע"י המודדים המתאימים. לאחר מכן, שלכל מאוורר יש את הצריכה שלו, נחשב את הנגד שהוא צריך.
החישוב נעשה כך:
כאשר: 7 או 12 הם המתחים שלנו, מתח רצוי לחלק למתח הנתון.
את I אנחנו מוצאים כדי לחשב את הזרם החדש שנקבל, ו-AMP הוא הצריכה של המאוורר שמצאנו מקודם.
עכשיו צריכים למצוא את ההתנגדות המתאימה.
נמצא בהתחלה את המתח המופל (במקרה שלנו 5, 12-7=5) ונחלק אותו בזרם החדש שמצאנו, I.
אחרון חביב, עלינו למצוא את ההספק של הנגד. הנוסחה היא
, R להזכירם הוא
.
חשוב מאוד: רוב הסיכויים שלא תמצאו את הנגד שאתם צריכים, לכן צריך להתפשר.
בנושא ההתנגדות, קחו את הנגד בעל ההתנגדות הקרובה ביותר שתמצאו רק אל תתרחקו יותר מידי מהיעד, הבדל של 6Ω יכול להתבטא בהבדל של V1, אם הצריכה היא לדוגמא a0.16 עד a0.27 בערך.
לגבי ההספק רצוי תמיד לקחת קצת יותר, רק למקרה 0 לביטחון. אם לדוגמא ההספק שחישבנו לאחד הנגדים הוא 0.4W, קנו נגד של 1W. אם חושב 1.3W, קנו לפחות 1.5W אך מומלץ אפילו יותר.
אם אתם שמים נגד בעל הספק נמוך מן המינימום (תמיד מומלץ הספק כפול) אתם מסתכנים בחימום ושרפה של הנגד. נגדים קשה להשיג… ראו הוזהרתם.
לכן בגלל שרוב הסיכויים שלא תשיגו בדיוק את הנגד שאתם צריכים לא תקבלו בדיוק מתח של 7V, אלה חריגות קלות. זה לא נורא.
חשוב מאוד – כתבו בדיוק לאיזה מאוורר מתאים הנגד – לא כדאי לבדוק אחר כך ע"י ניסוי!
תכנון:

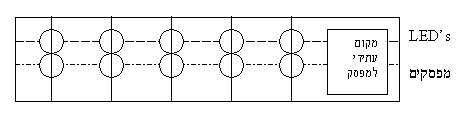

תכננו קודם על נייר או מחשב את המערכת שלכם מבחוץ, מדדו את הפאנל ושאר הרכיבים וודאו שיש מקום לכל הרכיבים, מקדימה ומאחורה.
לאחר שתכננתם ציירו קווים מנחים על הפאנל, ונקודות קדיחה. רצוי להתחיל ממקדח קטן ולהעלות בהדרגה עד החור בגודל המתאים. (מניסיון חורי הLED בעלי קוטר גדול יותר מאשר המפסקים)
