זוהי סכמת החיבורים של המסך, לנוחיותכם מצורפת גם טבלה המסבירה את הסכמה. (זכרו, אם ברשותכם 14 פינים יש להתעלם מחיבורם של שני הפינים הנוספים)
;)
| פין על גבי מסך ה-LCD | מתחבר אל | הסבר |
| 1 | הארקה – חוט שחור בחיבור המולקס | הארקה עבור המסך. |
| 2 | מקור מתח 5V – חוט אדום בחיבור המולקס. | מקור מתח למסך. |
| 3 | הארקה – חוט שחור בחיבור המולקס | הגדרת הקונטרסט של המסך, כאשר ההתנגדות מינימלית הקונטרסט מכסימלי, ניתן להשתמש במקרה הצורך בפוטנציומטר של 10Kohm על מנת להגדיר את הקונטרסט. |
| 4 | חיבור פרללי – פין 16 יש להשתמש ב-ribbon cable לחיבור. | Registry Set |
| 5 | חיבור פרללי – פין 1 יש להשתמש ב-ribbon cable לחיבור. | הגדרת מצב קריאה/כתיבה. |
| 6 | חיבור פרללי – פין 1 יש להשתמש ב-ribbon cable לחיבור. | Chip Enable |
| 7 | חיבור פרללי – פין 2 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 0 |
| 8 | חיבור פרללי – פין 3 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 1 |
| 9 | חיבור פרללי – פין 4 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 2 |
| 10 | חיבור פרללי – פין 5 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 3 |
| 11 | חיבור פרללי – פין 6 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 4 |
| 12 | חיבור פרללי – פין 7 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 5 |
| 13 | חיבור פרללי – פין 8 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 6 |
| 14 | חיבור פרללי – פין 9 יש להשתמש ב-ribbon cable לחיבור. | סיבית מידע 7 |
| פינים 18-25 בחיבור הפרללי | הארקה – חוט שחור בחיבור המולקס | אלו סיביות נתונים לקריאה. עליהן להיות 0 ולכן אנו מאריקים אותן. |
אם ברשותכם מסך עם תאורה פנימית קיימים שני פינים נוספים 15 ו-16, פינים אלו הם הפינים של התאורה. יש לחבר את פין 15 למקור המתח (חוט אדום בחיבור המולקס), ואת פין 16 לפוטנציומטר של 10ohm ומשם להארקה (חוט שחור בחיבור המולקס).
בחלק מהמסכים הכוללים תאורה פנימית ישנם רק 14 פינים, במקרה זה ישנם שני פינים נוספים המופרדים מקבוצת 14 הפינים, הם מסומנים כ-A ו-C או כ-A ו-K. במקרה זה יש להתייחס לפין המסומן כ-A כפין מספר 15, ולפין המסומן כ-C או כ-K כפין מספר 16.
לאחר שחיברנו את המסך לחיבור הפרללי של המחשב יש למקם אותו, המיקום של המסך יכול להתבצע בהתאם לדימיונכם הפרוע וכל השראה שתמצאו. רעיונות מקוריים יותר ומקוריים פחות לחיבור המסך ניתן למצוא ב-LCDGallery.net.
לאחר שמיקמנו את המסך מחברים את חיבור המולקס לספק הכוח ואת הפלאג הפרללי יש לחבר לחיבור ה-LPT של המחשב.

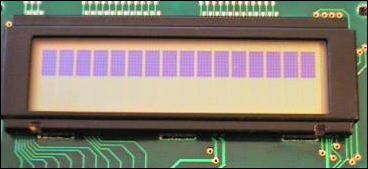

אם חיברתם נכון את המסך, כאשר תפעילו את המחשב יופיע על גבי המסך תצוגת אתחול (הנראית בדרך כלל כשורה של ריבועים). תצוגה זו תשאר עד אשר תפעילו את התוכנה, כמו כן אם ברשותכם תאורה אחורית היא תפעל. אם לא מופיע מסך אתחול בדקו את החיבורים.
;)
